加拿大Optech LYNX行動光達測量系統

  • Optech 公司是加拿大從事光達(LiDAR)產業已逾35年,近幾年來發展最完善的行動光達測量系統,結合了光達、相機影像及Applanix POS/LV慣性導航系統,不斷幫助世界各地之測量、工程、土木人員快速達到他們對測量的期盼。使用了Optech 引以為豪的的iFLEXTM技術,保證達到更好的精度。

  • Optech LYNX Mobile MapperTM 行動光達測量系統代表著下一代快速獲取測量級精度3D資料的解決方案。這套革命性的行動光達測量系統技術來源於空載光達技術,是未來下一步的地面測量和製圖方案。相比傳統測量方式至靜態三維光達掃描技術,可大量節省時間和成本,提供出一個無法比擬的投資成本回報最優化方案。

LYNX 行動光達測量系統介紹

  • Optech “LYNX” 是英文單字”山貓”的意思,Optech 在多年後的研發,於2007年底推出了革命性的行動測繪測量系統,可以裝載在任何移動載臺上(車子、船、火車) 就可以快速捕捉到兩側詳細的光達點雲數據,將路面、電線桿、建物、電纜線、樹木,所有設施取得準確的三維坐標。

lynx

為什麼要選擇LYNX?

  • 先進科技

行動光達測量系統掃描器搭配了Optech數十年在航測、導航、地面及礦山測量產品製造的專業經驗,iFLEX™技術,定制了雷射計時、接收電路和高速通訊的設計核心。

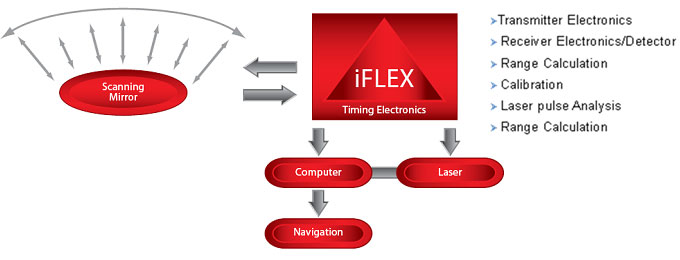

iFLEX™技術-高精度計時決定一切 為最大可能的提高精度,光達依賴於使用尖端技術的計時與接收電路,高質量的光學配件,以及整合性的設計以便於掃描器子系統的內部校正。在iFLEX中融合了光達最高精度與劃時代的眾多成就,例如,人眼安全雷射、高測量頻率、大視野掃描和快速掃描頻率,並成功將這些技術全部結合到掃描器與主機電腦之中。
lynx

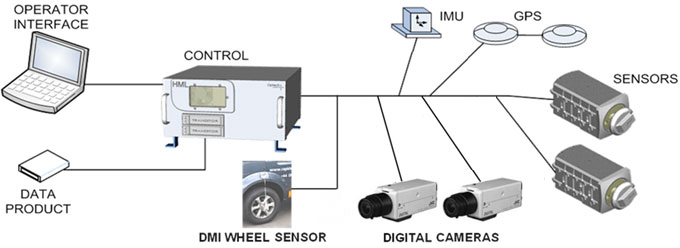

  • 系統配置

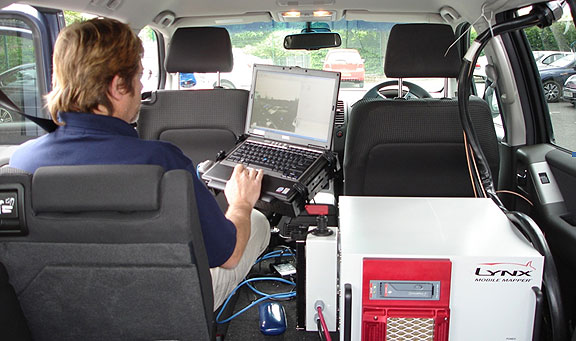

放置在車內的主機電腦可控制2個500,000點/秒的光達掃描器和帶校正參數的4個500萬畫素工業級相機。掃描距離在20%反射率可以高達200公尺。
lynx
lynx

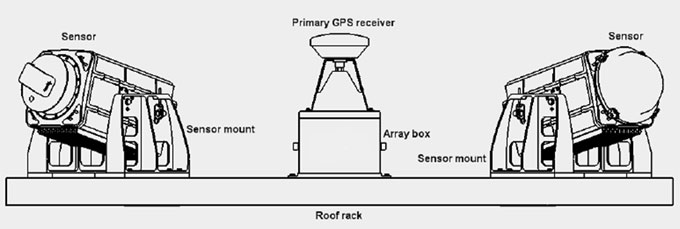

  • 設備安裝

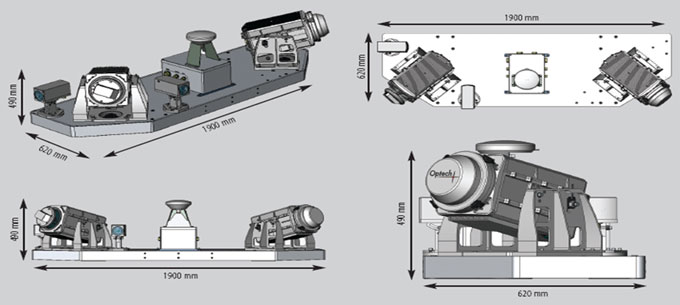

系統掃描器部分集中在一個可穩固連接在普通車頂行李架或定制部件的過渡板上。標配的支架可以分別調整光達掃描器、工業相機、IMU與 GPS天線的姿態或位置。高強度的結構足以保証掃描器與導航設備間的相對姿態和位置關係穩定不變。
lynx
  • 軟體功能

Lynx Survey:Google EARTH、任務設計、系統參數設定→項目設計、過程監測
Lynx Survey軟體可以進行任務設計,更可以即時人機交互界面,融合了Google Earth 科技,Lynx Survey 第一次實現了資料收集狀態在線顯示和即時系統控制功能,使得測量任務符合初衷在第一時間保證你的資料精度。
˙任務控制管理(包含操作員檢視任務狀況及測量計畫檢視)
˙各項系統快速檢視功能
˙地圖或航照影像當作背景,即時得知所在位置
lynx
Lynx Survey 軟體:系統控制介面

lynx
​ImageEXTRACT軟體:相機影像原始資料讀取軟體

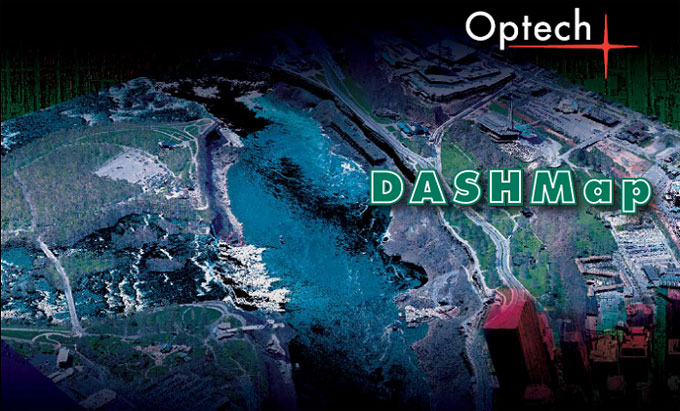

DASHMAP:數據處理、點雲坐標轉換、XYZ 計算模組、3D 資料檢視
作為全能的處理軟體,DASHMAPTM 使處理人員能夠快速準確的進行空載/車載資料處理。設置資料過濾條件、進行坐標轉換,並以多種資料格式輸出,這一切都只需在DASHMAP簡易的操作介面下便可完成。DASHMAP可以有效幫助你提高處理速度。
lynx
  • 省電設計

可直接接上汽車電瓶/發電機線路,無需額外配置電源系統。
lynx
  • 百分百眼安全等級

在所有工作狀態下對人眼安全(符合IEC/CDRH Class1標準),使用肉眼不可見的安全雷射等級。
  • 全球LYNX 應用案列

全世界超過24臺LYNX在測繪整個地球。
  • 售後服務與維護

Optech公司隨設備免費提供1年的系統保固期以及 24×7 的電話與郵件技術支援服務。

LYNX 應用範圍

  • 台灣LYNX 展示會成果--隧道
