ZEISS O-SELECT 單鍵尺寸量測儀

僅需一個按鈕即可實現可靠測量

全新的智慧型ZEISS O-SELECT單鍵尺寸量測儀

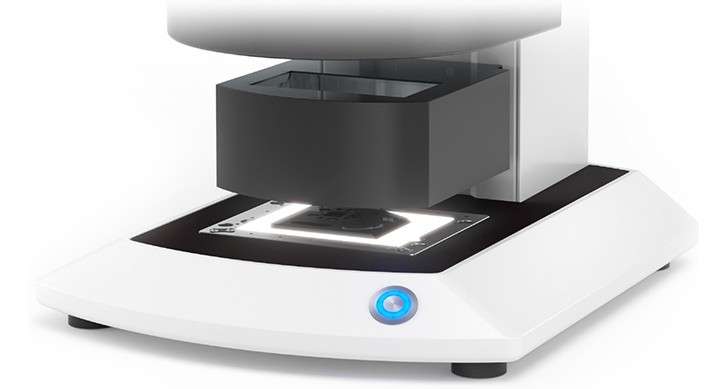

O-SELECT可實現自動對焦自動設置照明,因此該量測儀可消除因操作者而造成的測量誤差。僅需按下一個按鈕,ZEISS O-SELECT就能對工件的特點進行評估並記錄測量結果。在生產環境中,光學式和接觸式座標量測儀正逐漸取代手動測量設備。然而,操作者對這些手動量具的影響不容忽視。ZEISS O-SELECT可最大限度地降低這種影響。由於其具有極高的自動化程度及易於使用等特點,因此能夠快速地完成可追溯的、可重複的複雜測量。

全自動

  1. 工件定位
  2. 開始批量測量
  3. 可重複的、可追溯的測量結果及自動化輸出

★應用領域

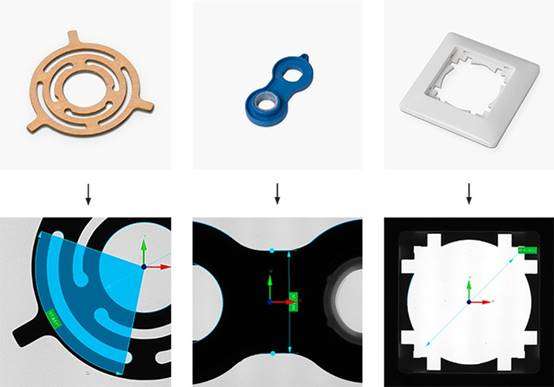

無論用於汽車、電子或是塑膠加工,ZEISS O-SELECT均可精確地提供當今工業環境下所需的簡易性和可靠性。數位量測儀尤其適用於精確檢測距離、半徑或角度的尺寸。通用的檢測工件包括衝壓件和彎曲件,或注塑件及鐳射切割工件。
光學和照明系統

★產品特點

自動對焦

不準確對焦可能會導致出現幾微米的測量誤差。操作者在手動對焦時容易不經意出現誤差。為了消除這種誤差因素,ZEISS O-SELECT可自動識別待測工件的特點,並設置相應的對焦平面。

遠心光學系統

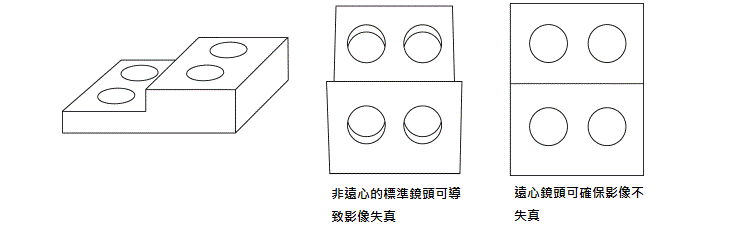

標準的相機鏡頭基於中心透視原理:物體距離越遠,感測器上的成像越小。遠心鏡頭則不同,它在物體進行軸向移動時不會改變成像的放大率。這意味著無論物體的距離遠近,都可正確地測量其尺寸精度。

自動提供最佳照明

光學測量的成功取決於照明是否正確。為了確保在最佳的光線下測量每個特徵,ZEISS O-SELECT採用了可自動調節的照明系統。該照明系統能夠針對每個特徵自動進行設置,從而排除了所有操作者誤差。

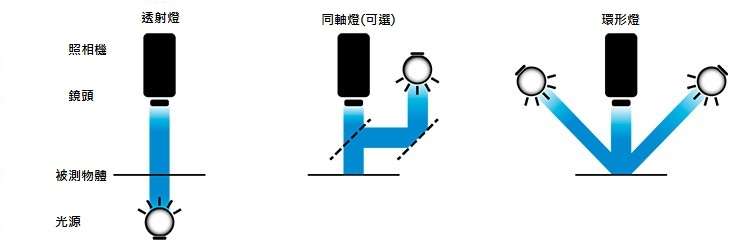

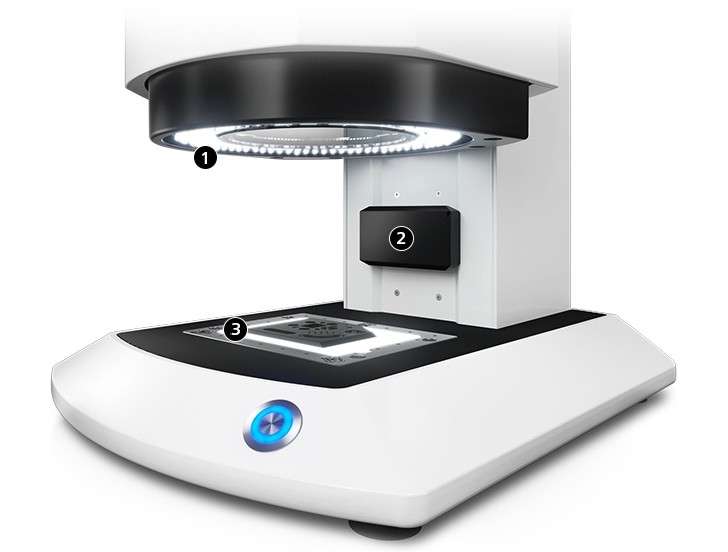

1 八段雙環形燈,用於可變的反射光照明
2 同軸燈(可選)
3 透射燈,用於提供最大對比度

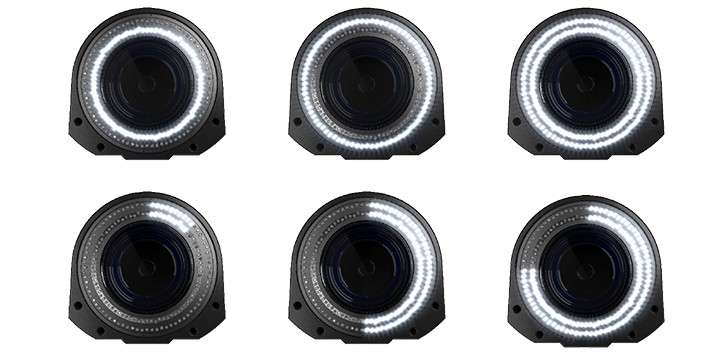

該照明系統由一個透射燈與一個雙環形燈組成,雙環形燈的兩個環各分為八段。透射燈以及雙環形燈每段的強度將自動進行設置,從而可根據工件的屬性和特徵的定位情況實現最佳的對比度。

(可選)同軸燈

該光學系統也提供同軸照明。同軸照明推薦用於較深結構的測量,使其免受陰影掩蓋的影響。


軟體

可以最快獲得測量結果

ZEISS O-SELECT的軟體將蔡司測量技術的專業知識與創新且簡便的操作方式完美結合。僅需按下按鈕即可進行批量測量,不受操作人員影響。ZEISS O-SELECT軟體可輕鬆勝任單次測量和批量測量——該軟體易於理解,為操作者提供了明確的指導說明,同時也可減少操作者的工作量

“Click & Pick”可實現簡便的單次測量

使用ZEISS O-SELECT量測儀,您甚至能夠快速、簡單、可靠地測量沒有任何測量程式的未知工件。ZEISS O-SELECT可使用自動設置高對比和自動對焦的圖像,以識別出例如圓形和直線等可能的元素。

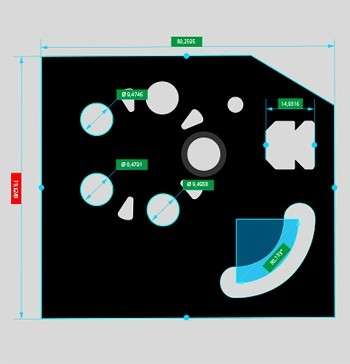

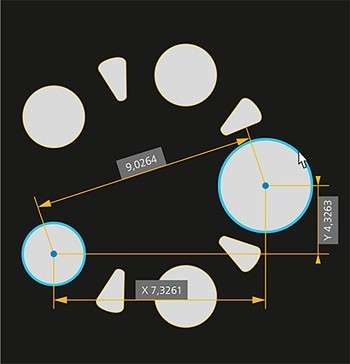

當您將滑鼠移至這些元素,您將獲得半徑、距離和角度等可能存在的測量特徵。您可以使用滑鼠首次點擊(“Click”)以定義一個初始元素,然後再次點擊(“Pick”)選擇一個建議測量的元素。所有操作都非常直觀,可直接在圖像上選擇。測量值將顯示於尺寸標注箭頭處。通過這種方式,您將獲得未知測量工件的全部所需尺寸。
單次測量和制定測量程式
  1. 工件定位
  2. 開始單次測量
  3. 通過“Click&Pick”選擇測量特徵
  4. 結果和報告
  5. 保存為一次測量

ZEISS O-SELECT系統結構

1. 高解析度照相機
2. 自動對焦驅動
3. ZEISS遠心鏡頭
4. 雙環形燈,各分為八段
5. 同軸燈(可選)
機器尺寸
402 mm x 510 mm x 727 mm (W x D x H)
測量區域尺寸
約 100 mm x 90 mm
系統元件
數位量測儀,工作臺,顯示器,ZEISS O-SELECT軟體
