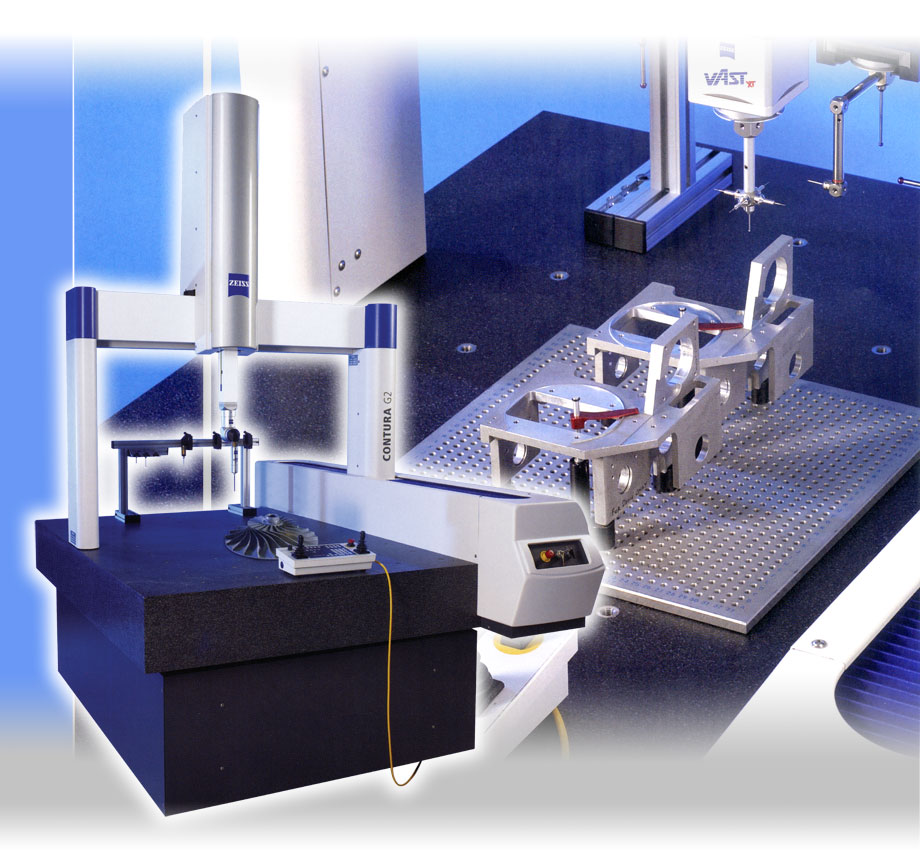

2006 ZEISS三次元全新機種 Contura G2 RDS / AKTIV


2006 ZEISS三次元全新機種 Contura G2 RDS / AKTIV

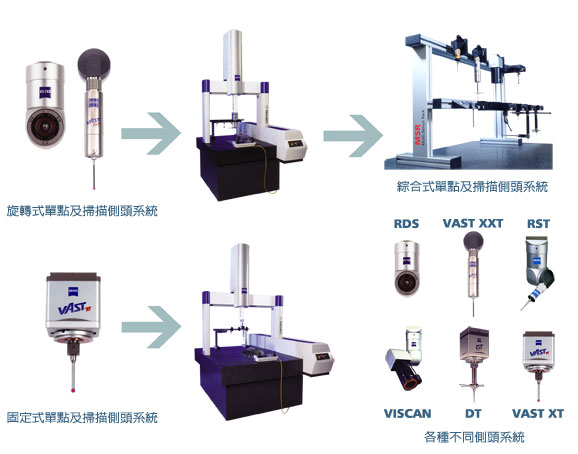

2006年正逢台儀機構60週年,而此時,Zeiss在三次元方面也有一個突破性的進展,將原先Spectrum及Contara機種整合成Contura G2三次元,提供客戶多方面的考量及技術整合,大致上可分為兩類:

(1)旋轉式測頭系統:可搭配單點或連續式掃描測頭系統。
(2)固定式測頭系統:同時可提供單點及連續掃描功能。


在測頭系統方面,有各式樣之自動測頭更換系統。

左旋轉式測頭方面,可選擇:
(1)RST:單點感應器;(2)XXT:單點及連續掃描式感應器;(3)ViScan:光學式系統。

固定式測頭:
(1)VAST XT:單點及連續掃描系統;(2)VAST DT:單點系統。

最後左旋轉式測頭RDS系統,提供了下列優勢:
(1)可旋轉角度,在垂直及水平方向皆是 ±180°,沒有死角。
(2)每格2.5°轉向,總共有效轉向位置為20736個位置。
(3)氣動式轉向,比一般傳統塑膠齒輪轉向壽命還長。


•  絕佳的穩定度

Contura 承襲以往 ZEISS 三次元穩定度的優良傳統,不會產生每次量測結果都不同,造成加工設備不知如何補償的窘境,提供給使用者最好的保障。

•  優良品質的保證

Contura 擁有一流的產品設計,除了剛性高、硬度佳以及低膨脹系數的材質設計外; Contura 所選用的預載式空氣軸承也讓機器的穩定度提高,而包覆式的設計更降低整體設備的移動慣性;同時 Contura 量測基座與 Y 軸軌道完全包覆的設計,也完全阻絕灰塵與溫差對機器整體穩定度與精度的表現所產生的影響 ( 提供給與使用者最佳的設備品質與量測保障。 )

•  真正連續性掃瞄式量測

Contura 採用 ZEISS 獨步全世界的連續性掃瞄式探頭系統,不同於其他號稱也有掃瞄式量測的地方是, Contura 所採用的是主動式量測技術,也就是說 Contura 測頭本身即是一台小型的三次元,它具備有三軸比例尺,可以即時且正確做到探針半徑補正,同時由於可接受的量測垂直方向掃瞄範圍較大,才能真正反應出實際量測物件的表面狀況,另外由於量測壓力可以自行設定,可以針對量測物件種類不同作調整,這是累積 ZEISS 二十餘年的掃瞄量測技術經驗,才能提供給客戶真實、可用的量測結果。

•  方便且功能強大的量測軟體

Contura 採用圖形介面操作軟體,完全以量測法線方向作捕正,而且智慧型判斷量測元素,同時可以利用已知的 CAD 資料作為量測程式編輯,加上教導式軟體與工件溫度補償系統,提供給予客戶更簡便的量測步驟與學習環境,而功能強大的軟體應用搭配連續性掃瞄式量測探頭系統,讓客戶量測工件種類更多元化,讓設備投資報酬率更加提高。

綜合上述之優勢,我們相信Zeiss Contura G2三次元將是您唯一之選擇,歡迎來電洽詢!
