ZEISS CALYPSO功能介紹:XXT庫位校準
XXT一般庫位如圖所示:

針對三個庫位連體樣式的校準操作:


2.點擊「編輯」下拉式功能表,選擇「添加庫位」。


3、在對話框裡選擇添加庫位的型號“XXT”:

4、輸入庫位名,連體庫位每次增加一組就會增加3個庫位:
7.png   8.png
5、校準庫位前,首先要校準主探針的長度(一般裝機時硬件工程師已經校準):

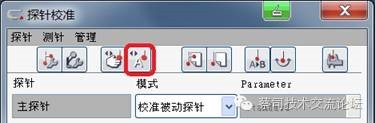

①點擊“定義測針長度”:
②根據提示使用主探針的吸盤底部觸碰某個平面(如庫位盒上小平面):
10.png   11.jpg
③使用主探針測球觸碰同一平面:
④軟件會跳出提示框,顯示主探針長度。

6、將庫位架位置定位 注意:庫位盒默認放在+Y方位,這時使用RDS測座的機器必須將主探針,先增加1個A90B0的測針,然後使用該測針進行如下“定義庫位”的操作
①選中要校準的庫位,選擇“定義庫位”:

②軟件會提示將半徑為2.5mm的探針放置在定義位置上方:


③將主探針的測球移動到該庫位的圓錐狀凹洞上方10mm左右,點擊確定,探針會使用自定心功能將紅寶石滑動到凹洞里後自動抬高,庫位校準完成:
15.jpg     16.jpg
