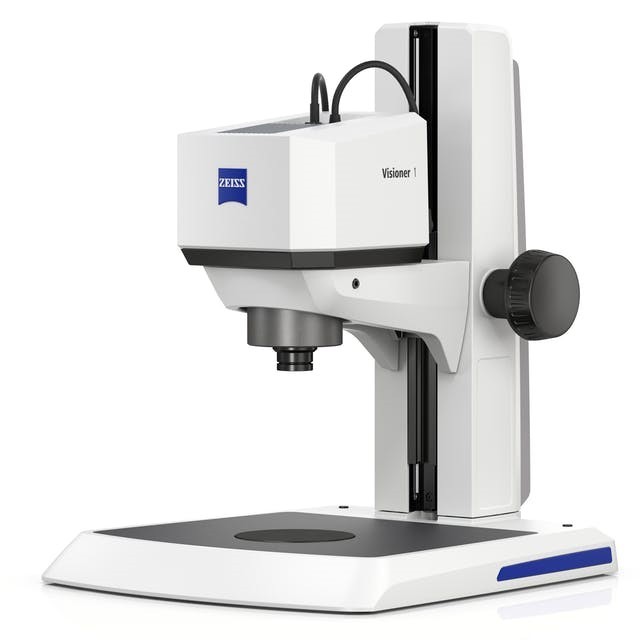

ZEISS Visioner 1 具有MALS™技術的數位顯微鏡
具有MALS™技術的數位顯微鏡,提供實時全聚焦光學觀察功能,傳統的光學顯微鏡僅能提供較淺的景深,這意味著樣品的某些部分可能無法聚焦,並導致用戶的使用疲勞和檢查不完整。蔡司Visioner 1徹底改變了光學檢查和文件記錄的世界。由獨特的微鏡陣列透鏡系統(MALS TM技術)驅動,首次實現了實時全聚焦成像。

實時擴展景深(EDoF)
  • EDoF是將通過焦平面的多個圖像合併以創建一個全面聚焦圖像的過程。
  • 使用傳統的顯微鏡系統,這可能既費時又複雜。
  • 蔡司Visioner 1使用戶可以實時完整地查看樣品,而無需進行Z-Stack和後處理一系列圖像。
  • 獨特的微鏡陣列透鏡系統(MALS™)技術可實現實時擴展景深(EDoF)。
重塑光學規則

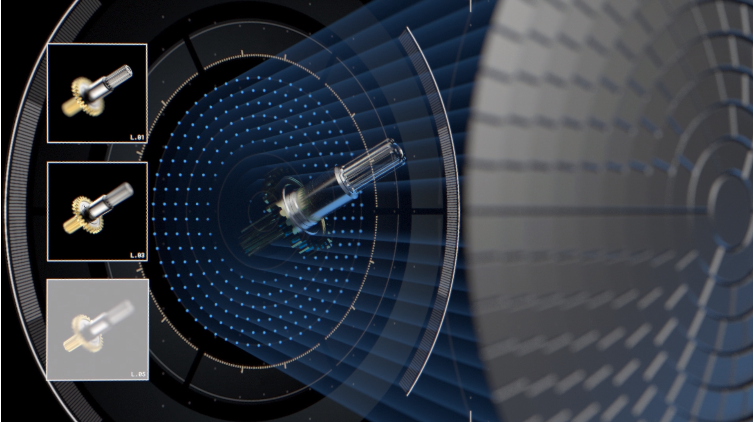

  • 微鏡片陣列透鏡系統(MALS™)技術
  • MALS™技術可對高達69 mm高度差的樣品進行光學成像。無需移動Z軸或重新聚焦。

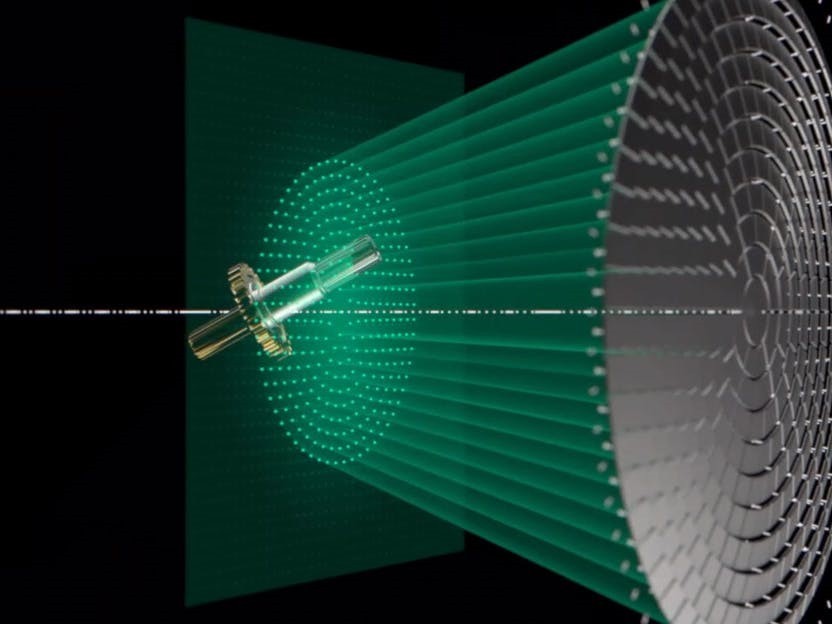

  • 使用微鏡陣列透鏡系統(MALS™)使我們能夠快速改變鏡片的曲率,從而生成不同焦平面的“虛擬”透鏡。這是通過以高度協調的方式更改每一個單獨的微鏡片的角度及位置來實現的。
  • 快速重塑此“虛擬”鏡頭的曲率可實現超快速和實時全聚焦成像和記錄。


由MALS™技術驅動的蔡司Visioner 1
  • 擴展景深可多達100倍
  • 允許觀察的高度差最大為69mm
  • 每個微鏡片尺寸僅為100x100 µm
  • 每個微鏡片都可以旋轉和平移,以形成曲率可變的光學表面
  • 無需Z堆疊或重新聚焦

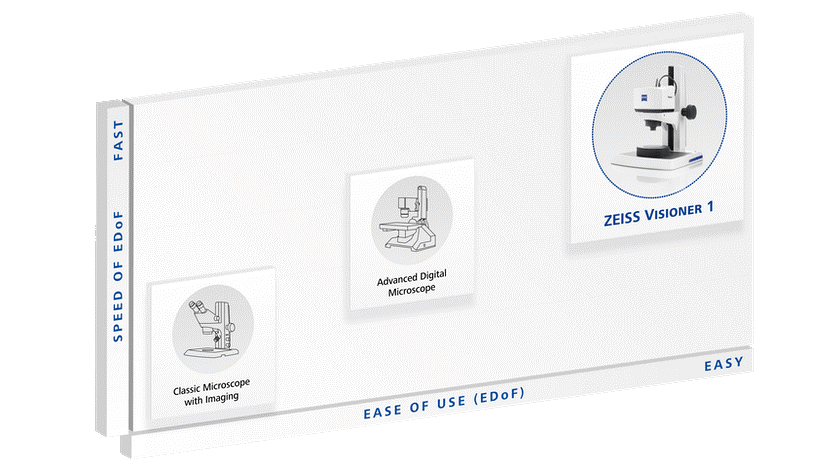

最快的3D可視化成像並輸出成文件
  • 蔡司Visioner 1不僅簡化了影像擷取和文件編製任務,而且實時延伸景深使您能夠更快地檢查各種樣品,從而提供更高的分析效率。

感官的延伸
  • 符合人體工學的操作
  • 通過用手操作來進行快速的樣品檢查,無需連續重新調整顯微鏡,從而消除長時間使用目鏡所產生的疲勞,並提高工作效率。
  • 由於所有的觀察樣品都實時並全聚焦地顯示在單個螢幕上,因此使樣品檢查的過程感覺最自然,就像感官的延伸一樣。

操作傳統顯微鏡的姿勢操作蔡司Visioner 1時的人體工學姿勢


應用範例
  • 使用傳統顯微鏡觀察與透過蔡司Visioner 1實時全聚焦觀察電路板、燈絲和金屬鑽孔的圖像比較。
通過傳統顯微鏡觀察透過蔡司Visioner 1實時全聚焦觀察
通過傳統顯微鏡觀察透過蔡司Visioner 1實時全聚焦觀察
通過傳統顯微鏡觀察透過蔡司Visioner 1實時全聚焦觀察

由於採用了全新的MALS™技術,因此第一次可以實時全聚焦的情況下檢查各種零件及樣品!
