邊坡監測應用

透過 IoT 監測無線傳輸技術來達到邊坡即時監測目標


為確保邊坡或其工程設施在施工中及長期使用階段的穩定,應在調查、規劃、設計、施工及管理維護等不同階段,分別規劃並建置完整的山坡地監測系統,利用各種不同設備或感測器,掌握目視無法掌握的微觀變化,例如邊坡坡體變位、地下水位變化、工程設施變形、位移或受力狀況等。為確保邊坡或其工程設施施工及長期之穩定安全,有必要在其全生
命周期中不同階段規劃完整妥善之邊坡監測系統加以監測及執行。

解決方案

Trimble 4D Control(T4D)監測系統除可連接機器人全站儀、GNSS 衛星接收儀及傾斜儀等感測器進行即時監測外,還可連接 IOT 物聯網監控系統製造商 WorldSensing 旗下的大地感測器,透過 T4D,使用者可以達到全天候 24 小時的即時監控,掌握您所關注每一個監測專案。
  • 圖像化:將感測器顯示於 Trimble web 中顯示其所在位置。
  • 分析:將觀測資料進行統計圖表或點位散佈圖呈現,提供直觀的判斷決策分析。
  • 警報功能:設定觀測的警戒值透過 email 和 SMS 服務來掌握監測專案。
  • 邊坡 IoT 監測無線傳輸技術:由現場所建立的無線傳輸設備連接在安置於邊坡上的無線傾斜儀進行邊坡滑動所造成的的橫向位移監測,並且可透過放置於軌道上的感測器來監測邊坡旁軌道的狀態,包括超高、平面性、高度變化等。
透過管理系統可以監測布置在邊坡上感測器的電源資訊、無線傾斜儀感測器,由 Trimble 4D Control web 進行資料分析並以圖表方式呈現,提供即時決策資訊。

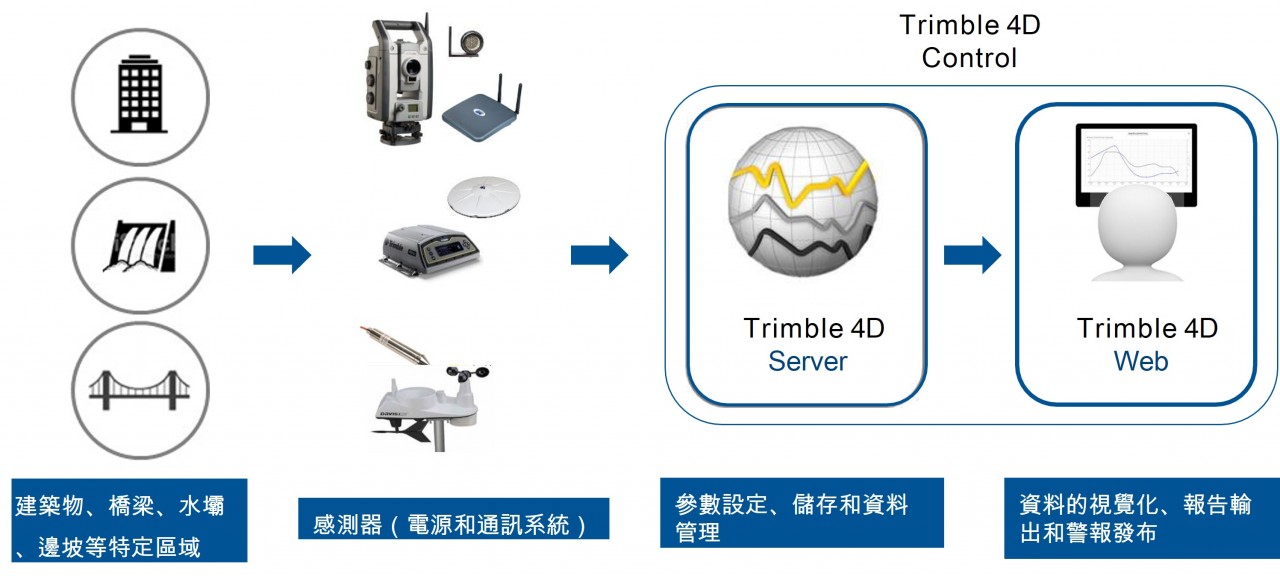

監測系統架構


實際範例

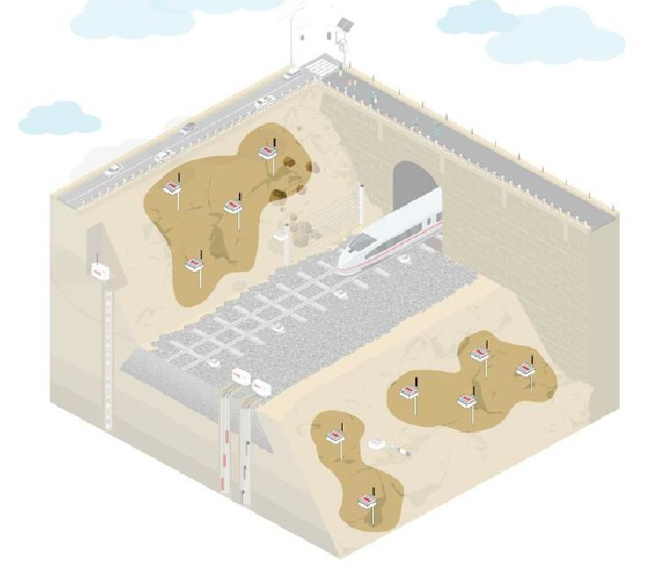

透過 IoT 監測無線傳輸技術來進行邊坡即時監測

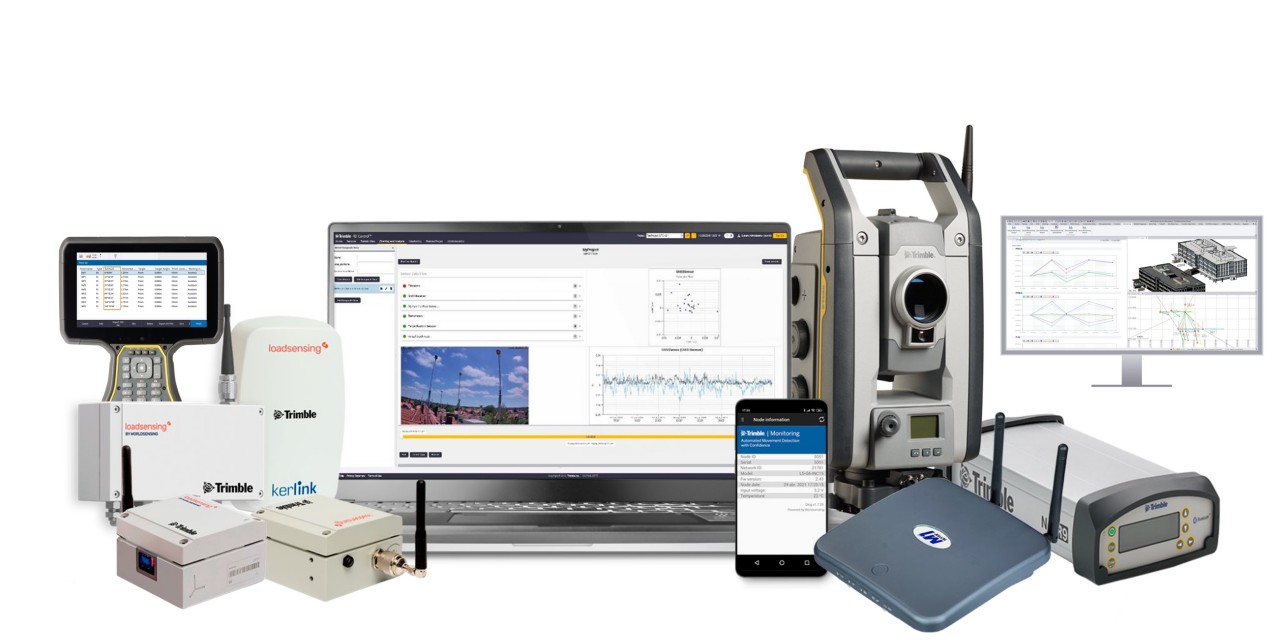

應用產品

Trimble 4D Control

  • T4D 監測系統除可連接機器人全站儀、GNSS 衛星接收儀、傾斜儀及大地感測器。
  • 支援地圖服務,使用者可以在 Trimble 4D Control Web 中檢視感測器位置與相關監測記錄。
  • 監測資料圖像化,協助使用者更好的進行分析決策。
  • 檔案管理,透過 Web 界面輕鬆地上傳,歸檔和檢索與專案項目相關的照片,報告,檢查記錄和檔案。
