Trimble 3D 雷射掃描應用：油槽檢測的重要性

石油是全球流通量巨大的商品，經過精煉能產生多樣的石油產品，其應用範圍非常廣泛，除了交通運輸皆仰賴於此，同時也是許多化學工業產品如溶液、化肥、殺蟲劑、潤滑油的礦物油基礎油和塑膠等的原料，可說與我們的日常生活息息相關。

四大課題

1. 儲存需求：從生產地到消費者的過程中，原油都會短暫地儲存在儲油槽中。考慮到全球對石油的巨大需求，因此需要建立大量儲油槽。
2. 儲存能力：以美國為例，該國的儲油槽總容量超過 11 億桶，且這一數量還在不斷增加。根據 2016 年 EIA 的報告，全球石油供應已遠超過需求，這促使全球石油產業擴大儲存設施。
3. 儲油槽的複雜性：雖然儲油槽在外觀上看似簡單，但其結構和管理都相當複雜。最大的儲油槽可儲存高達 150 萬桶原油，並會受到原油體積變化所產生的壓力，導致其可能變形的風險，另外儲油槽還需面對腐蝕、沉陷和極端天氣等潛在問題。
4. 安全與維護：為保證儲油槽的安全和效率，維護單位必須定期進行檢查和保養。

實例分享

1991 年，美國石油協會（API）提出了一套，針對石油和化學工業中使用的地上鋼制儲槽的詳盡檢查、修復、改建和重建標準。此套標準被命名為 API 653，並受到廣泛的認可，美國法規明確規定每五年必須進行一次這樣的儲槽檢查，對於使用時間較長或較老舊的儲槽，可能還需要更加密集和頻繁的檢測。 API 653 儲槽檢測標準中，對儲槽的殼體、地面和頂部進行精準測量是至關重要的環節。進行這樣的精確測量並不容易。特別涉及到收集和分析這些巨大結構的資料。因此儲槽的分析在地理空間技術上，成為一個進行展示與應用的一個很好的項目展現。

現今技術日新月異，API 653 標準提供了詳盡的指導，確保儲槽的檢測過程能夠準確地獲取儲槽的垂直度、殼體的圓度、地面平整度以及任何下陷的數據。以往的測量方式，這項作業會採用全站儀進行，需要二至三人的專業小組，在高達 120 ft 的儲槽周圍的 12 個站點上收集數據。

全站儀的主要作用是為了確保能夠精確地測量儲存罐外殼，進而為垂直檢測提供實用的資料支持分析成果。 尤其對於已經暫停使用的儲槽，測量人員可以從外部和內部全面地收集數據，這不僅包括儲槽的地面和頂部，更可以詳細地檢查整個地面，了解是否有任何下陷情況。

而 Mistras Group Ltd 公司，開始採用一種更現代化、更高效的技術 - 雷射掃描。這種技術主要透過遙測測距技術（LiDAR），能夠迅速而精確地捕捉儲槽的外殼、地面和頂部的數據，進而提供完整而詳盡的 3D 模型。當測量人員需要在實地進行掃描時，只需要短短幾分鐘就可以完成大部分的測量工作。

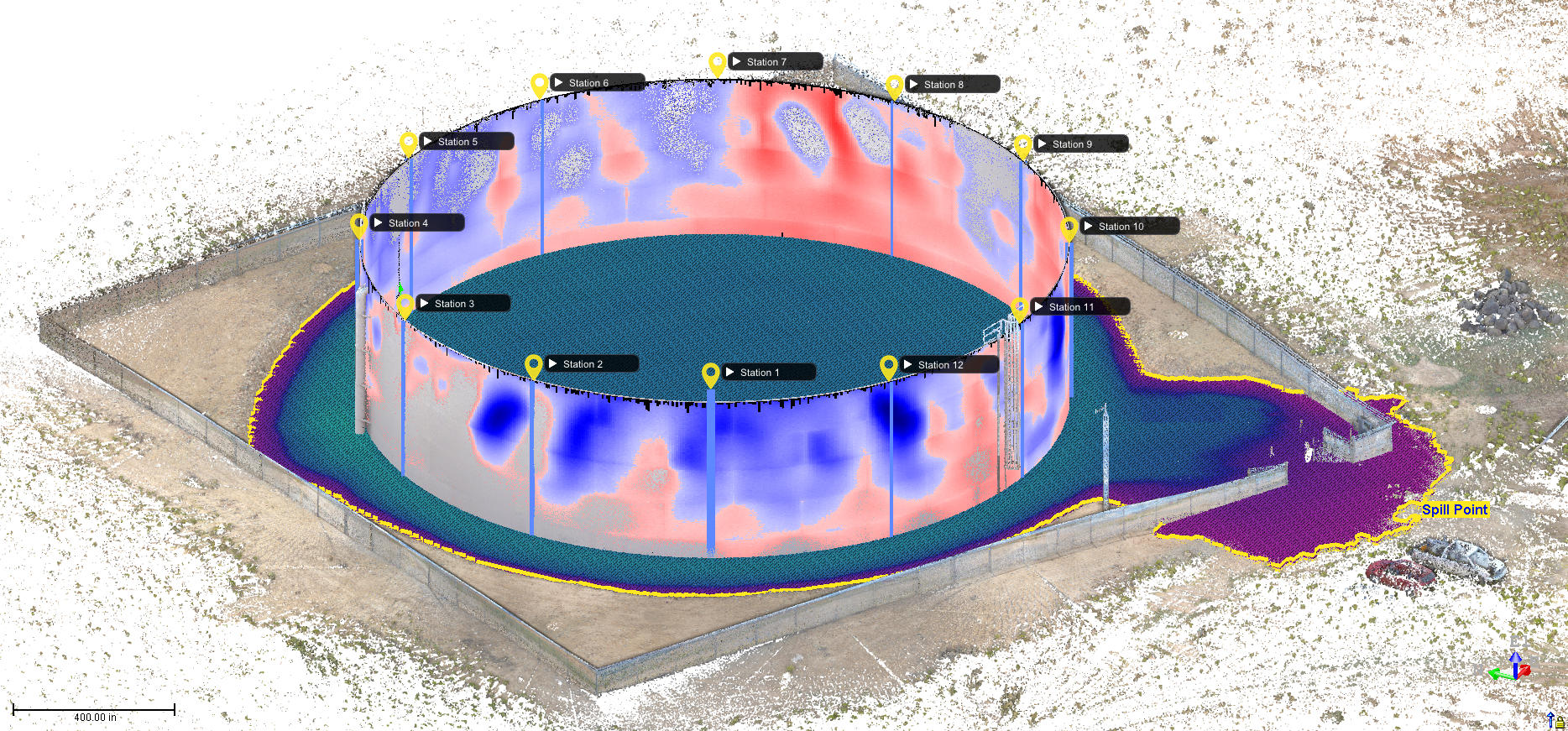

在得到原始掃描數據後，分析人員會將其導入 Trimble RealWorks 這款強大的軟體中。這款軟體不僅可以自動整合多組點雲數據，形成一個完整且連貫的數據集，同時還能夠進行初步的數據清理和拼接操作。得到的點雲數據呈現了儲槽一個既精確又全面的三維成果。

Mistras 公司利用軟體中的先進功能，產製符合 API 標準的詳細報告，並將這些分析結果無縫地融合到內部系統中，進行進一步詳細評估。相較之下，以往利用全站儀所獲得的數據，手動分析和生成報告的時間長達四個小時。完成掃描和數據處理後，可提供對整個儲槽的 360 度全景檢視。利用詳盡分析報告，可提出對儲槽可能需要的維護和修復方案的專業建議。

與過去傳統的測量方式相比，傳統測量方式需投入大量時間，還必須動員二至三位工作人員在現場作業。但現在藉雷射掃描的高效能，僅需一位人員便能在短短一小時，或更短時間內完成整個儲槽的測量工作。使用掃描技術可以極大地減少工作人員在儲槽內部作業時間，這大幅減少了潛在的安全風險，還能在儲槽充填後，繼續進行詳盡的內部特徵分析。

應用產品

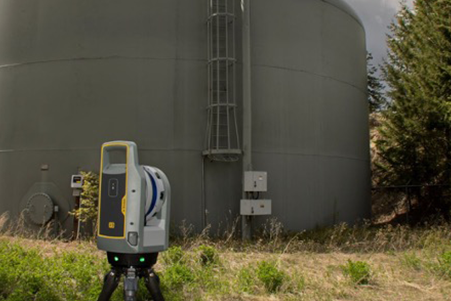

Trimble Realworks 油槽解決方案	Trimble 3D 雷射掃描儀
