Trimble® 4D Control™（T4D）6.4 版釋出，首次為該平台導入新的軌道監測模組（T4D Rail）。T4D Rail 模組提供了一種多功能的鐵路監控解決方案，以達到客戶對於準確性和效率的要求。
 |

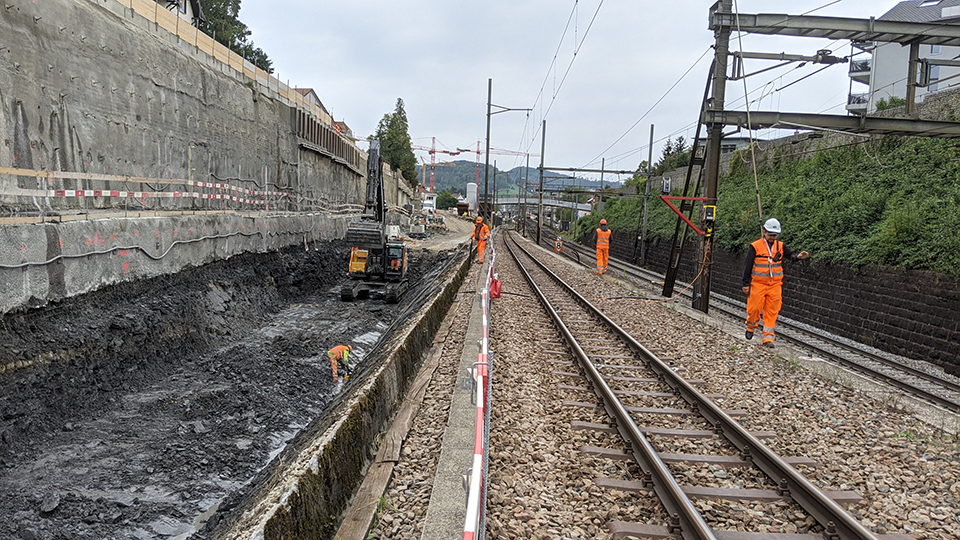

自動化監控全站儀在軌道附近施工的現場，持續測量及檢測軌道狀況 |
鐵路監控概述
在現代鐵路運輸中，監控為確保交通流暢與安全的核心環節。傳統監控方式涉及大量手動數據收集和計算，不僅耗時，還可能由於人為因素導致誤差。
在進行鐵路施工時，為了確保操作員的安全，監控的重要性更是不言而喻。如地震或熱浪等自然現象，軌道可能會發生微小變化，如果不即時檢測和處理，可能會對鐵路運輸帶來安全的潛在風險。Trimble 的 T4D Rail 模組為此挑戰帶來革命性解決方案。這款專為鐵路監控設計的工具，透過自動化流程，大幅簡化監控工作且提高效率和準確性。
瑞士的測量工程師 Florian von Matt 表示：“T4D Rail 模組不僅提供了全面的監控視角，更使鐵路監控數據的標準化和分析變得前所未有的簡單。”
該模組具有即時警報功能，確保管理者能及時應對任何變化。提高工作效率與工作人員安全性。T4D Rail 模組提供鐵路業界高效、安全的監控解決方案，該模組可加入更多專業人員，將鐵路監控納入業務範疇，同時確保高效且有品質的工作成果。
在進行鐵路施工時，為了確保操作員的安全，監控的重要性更是不言而喻。如地震或熱浪等自然現象，軌道可能會發生微小變化，如果不即時檢測和處理，可能會對鐵路運輸帶來安全的潛在風險。Trimble 的 T4D Rail 模組為此挑戰帶來革命性解決方案。這款專為鐵路監控設計的工具，透過自動化流程，大幅簡化監控工作且提高效率和準確性。
瑞士的測量工程師 Florian von Matt 表示：“T4D Rail 模組不僅提供了全面的監控視角，更使鐵路監控數據的標準化和分析變得前所未有的簡單。”
該模組具有即時警報功能，確保管理者能及時應對任何變化。提高工作效率與工作人員安全性。T4D Rail 模組提供鐵路業界高效、安全的監控解決方案，該模組可加入更多專業人員，將鐵路監控納入業務範疇，同時確保高效且有品質的工作成果。
鐵路監控基礎知識
深入談論鐵路監控時，僅關注棱鏡的位移是遠遠不夠的，實際上這只是整個監控過程中的一個小部分，真正挑戰在如何將軌道兩側的棱鏡位移數據與真實位置相結合，從而獲得一個完整的畫面。除了確定軌道是否已經位移，位移數據對於確保鐵路運輸安全性有著至關重要的作用。再微小的位移都可能對鐵路運輸的安全性產生影響。
在開始監控之前非常重要的步驟：確定軌道的原始幾何形狀，透過鐵路實際建造測量完成以提供詳細軌道原始狀態資訊。當棱鏡檢測到位移時，這些數據會與基線數據進行比較，以確定軌道的具體變化，這些變化可以透過多種鐵路軌道參數來描述，例如傾斜、扭曲、彎曲和位移。
在新的 T4D Rail 模組簡化了這一過程，使用者可充分利用 Trimble 共通生態系統，使現場工作更高效精確。
使用者可使用一般和進階的鐵路建造測量方法，例如 Trimble GEDO 系統，或搭配 Trimble Access™ 軌距測量應用的 track measuring bar（也稱為 track gauge bar）。T4D Rail 與這些實際建造方法可無縫整合，建立一個全面監控系統。
為了能讓鐵路監控結果達到促進正確決策和安全目的，鐵路實際建造測量需非常精確，然而當使用安裝的棱鏡時，從每個棱鏡中心到軌道頂部垂直和水平偏移都需精確測量和記錄，此過程需耗費大量時間及人力，雖然僅測量幾個棱鏡的偏移，並對其餘的棱鏡應用相同的偏移，但這些棱鏡需被安裝得盡可能相似，避免整體偏移假設偏差太大，此外，每個測量點（軌道兩側的一對棱鏡）需一一記錄並手動配置。
新的 T4D Rail 模組簡化此過程，使用者可充分利用連接的 Trimble 互聯生態系統，使現場工作更高效精確。
透過利用簡單先進的其他鐵路實際建造測量方法，例如 Trimble GEDO 系統或搭配 Trimble Access™ 軌距測量應用的 track measuring bar（又稱為 track gauge bar），T4D Rail 與這些實際建造方法無縫整合，建立全面的監控系統。
不論使用何種 Trimble 實際建造測量方法，所得到的.track文件，結合永久安裝的棱鏡的坐標，皆可在 T4D Rail 模組中自動創建鐵路段落的虛擬標示。透過此過程，每段軌道和每個棱鏡偏移都會被自動計算，在正式啟動監控程序前，能預覽並確認已被系統自動識別數據，確保監控準確性和完整性。節省現場和辦公室的作業時間，並提供了比傳統方法更精確的軌道幾何描述。
鐵路監控中的錯誤可能導致對潛在風險的誤解，任何監控系統的準確性和可靠性都是至關重要元素。透過 T4D Rail 模組，所有軌道幾何參數的計算都能自動化，生成分析圖表並觸發警報。原本需要數天的工作量，現在只需一小時左右就可完成，減少了 95% 的內業工作量。
透過減少手工作業和人工成本，現今公司面臨的最大開銷之一得到了大幅度的削減，尤其考慮到行業中熟練勞動力短缺。無論是每月手動收集數據還是每隔幾分鐘自動收集，T4D Rail 模組都能符合需求客製監控計劃。透過多種可定制實際建造測量選項、圖表類型以及閾值和警報設置，提供了靈活及彈性的選擇。 T4D Rail 模組透過減少現場工作時間和簡化計算來擴展商業機會，將複雜鐵路監控過程相伴學習曲線最小化，透過自動化及流程簡化，資源更能分配用於高影響力項目和其他商業機會。
在開始監控之前非常重要的步驟：確定軌道的原始幾何形狀，透過鐵路實際建造測量完成以提供詳細軌道原始狀態資訊。當棱鏡檢測到位移時，這些數據會與基線數據進行比較，以確定軌道的具體變化，這些變化可以透過多種鐵路軌道參數來描述，例如傾斜、扭曲、彎曲和位移。
在新的 T4D Rail 模組簡化了這一過程，使用者可充分利用 Trimble 共通生態系統，使現場工作更高效精確。
使用者可使用一般和進階的鐵路建造測量方法，例如 Trimble GEDO 系統，或搭配 Trimble Access™ 軌距測量應用的 track measuring bar（也稱為 track gauge bar）。T4D Rail 與這些實際建造方法可無縫整合，建立一個全面監控系統。
 |

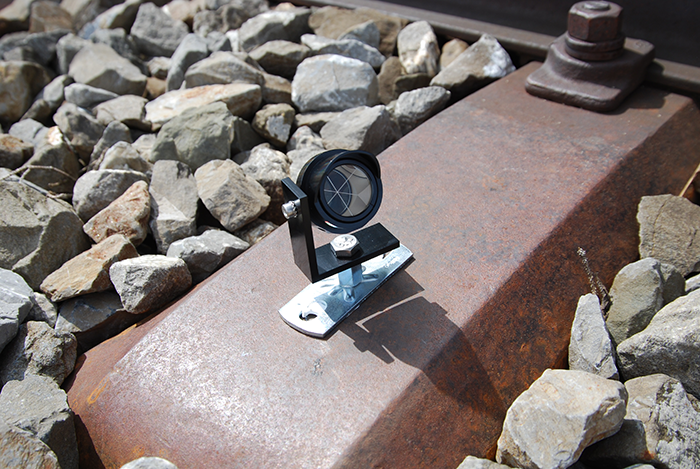

棱鏡固定在鐵路枕木上進行持續監控。採用常見的固定方式 - 環氧樹脂或安裝在支架上。 |
輕鬆創建並整合精確鐵路實際規劃資料
為了能讓鐵路監控結果達到促進正確決策和安全目的，鐵路實際建造測量需非常精確，然而當使用安裝的棱鏡時，從每個棱鏡中心到軌道頂部垂直和水平偏移都需精確測量和記錄，此過程需耗費大量時間及人力，雖然僅測量幾個棱鏡的偏移，並對其餘的棱鏡應用相同的偏移，但這些棱鏡需被安裝得盡可能相似，避免整體偏移假設偏差太大，此外，每個測量點（軌道兩側的一對棱鏡）需一一記錄並手動配置。
新的 T4D Rail 模組簡化此過程，使用者可充分利用連接的 Trimble 互聯生態系統，使現場工作更高效精確。
透過利用簡單先進的其他鐵路實際建造測量方法，例如 Trimble GEDO 系統或搭配 Trimble Access™ 軌距測量應用的 track measuring bar（又稱為 track gauge bar），T4D Rail 與這些實際建造方法無縫整合，建立全面的監控系統。
不論使用何種 Trimble 實際建造測量方法，所得到的.track文件，結合永久安裝的棱鏡的坐標，皆可在 T4D Rail 模組中自動創建鐵路段落的虛擬標示。透過此過程，每段軌道和每個棱鏡偏移都會被自動計算，在正式啟動監控程序前，能預覽並確認已被系統自動識別數據，確保監控準確性和完整性。節省現場和辦公室的作業時間，並提供了比傳統方法更精確的軌道幾何描述。
 |
 |

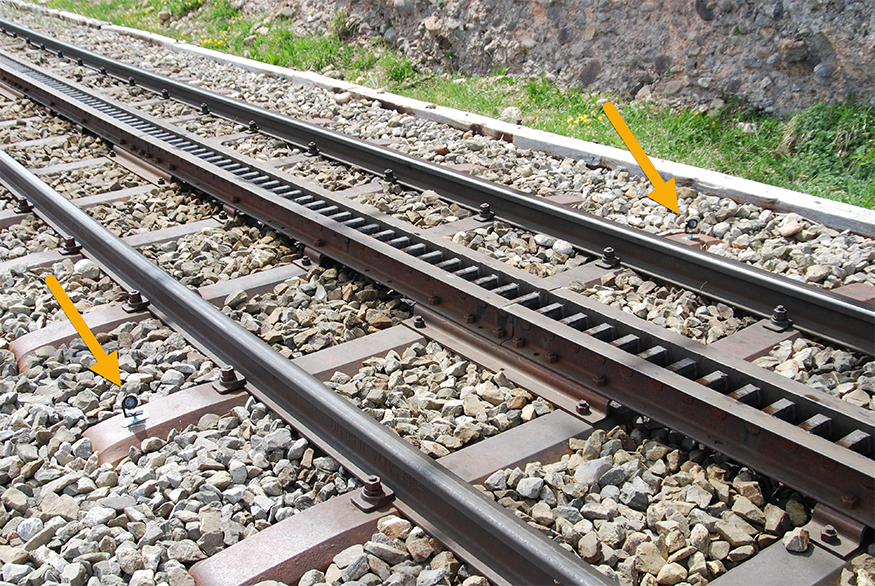

業界常見的成對棱鏡安裝方式，其中棱鏡被固定在同一枕木上，用於精確測量鐵路的幾何參數，例如傾斜數據。 |

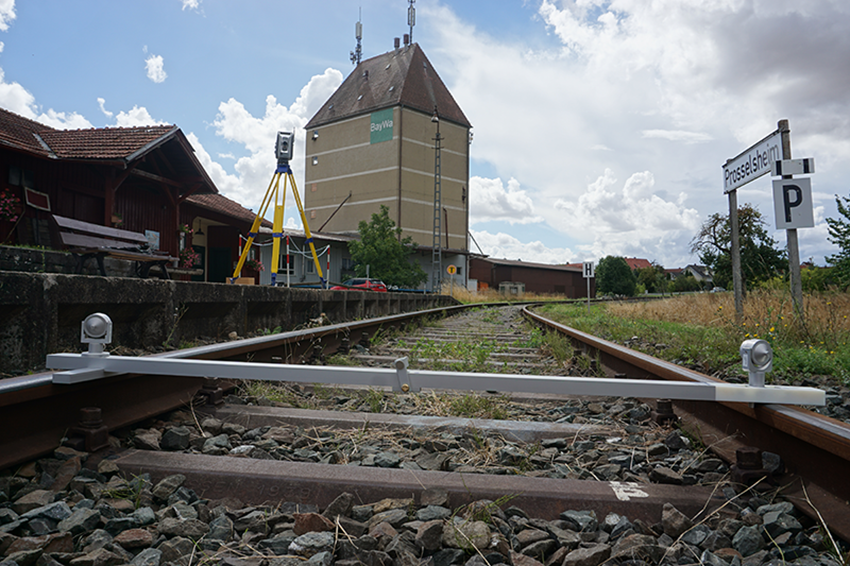

使用 Trimble Access 進行軌距測量應用、全站儀和軌道測量棒測量（track measuring bar）開始監控活動前，實際建造軌道幾何形狀的示範。軌道測量棒是小規模軌道實際建造，及監控項目的經濟高效解決方案。 |
自動化分析與可視化
鐵路監控中的錯誤可能導致對潛在風險的誤解，任何監控系統的準確性和可靠性都是至關重要元素。透過 T4D Rail 模組，所有軌道幾何參數的計算都能自動化，生成分析圖表並觸發警報。原本需要數天的工作量，現在只需一小時左右就可完成，減少了 95% 的內業工作量。
 |

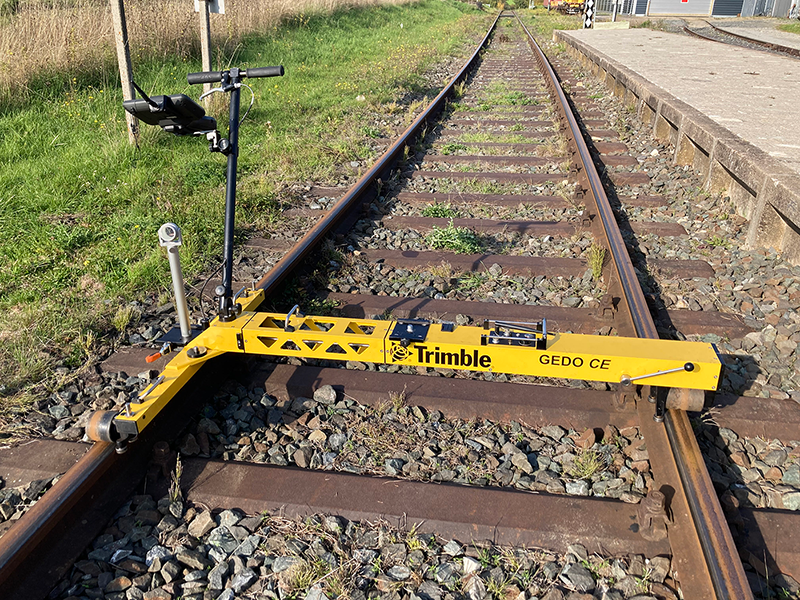

在開始監控活動之前，使用 GEDO 系統測量實際建造軌道幾何形狀的示範。 |
 |

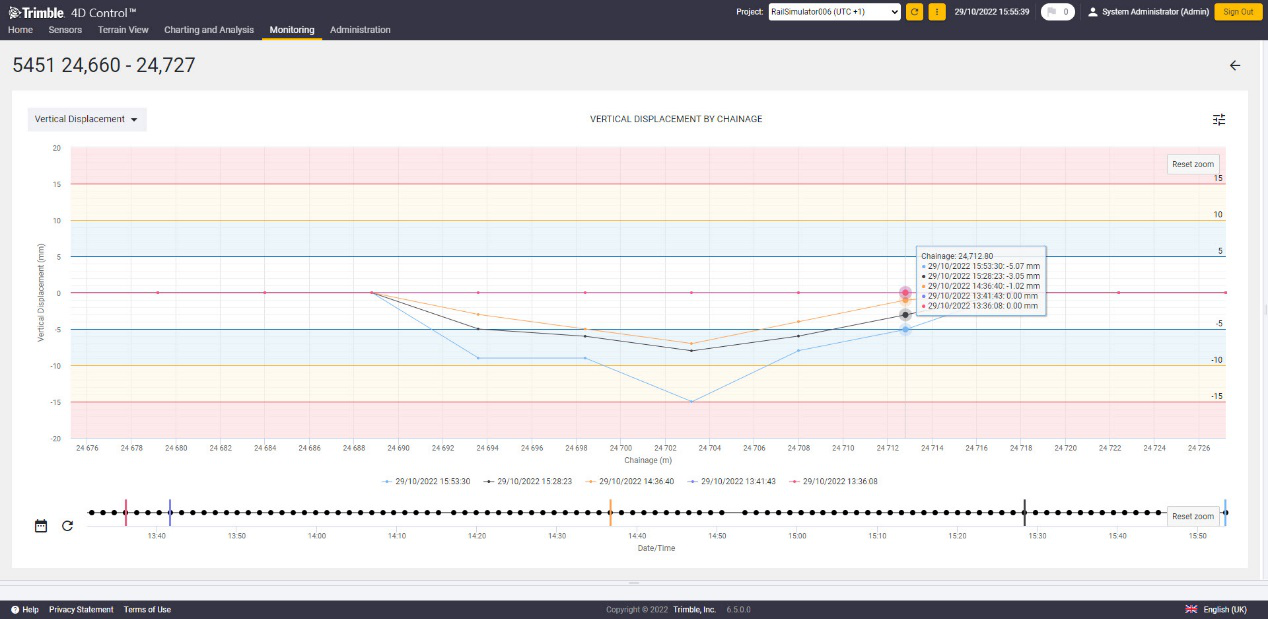

在 T4D 中展示的垂直位移圖表，顯示 9 個指定測量點隨時間的軌道沉降情況。 |
 |
在 T4D 中展示的垂直位移圖表，顯示 5 個指定時期沿著鐵路測量點的軌道沉降情況。 |
 |

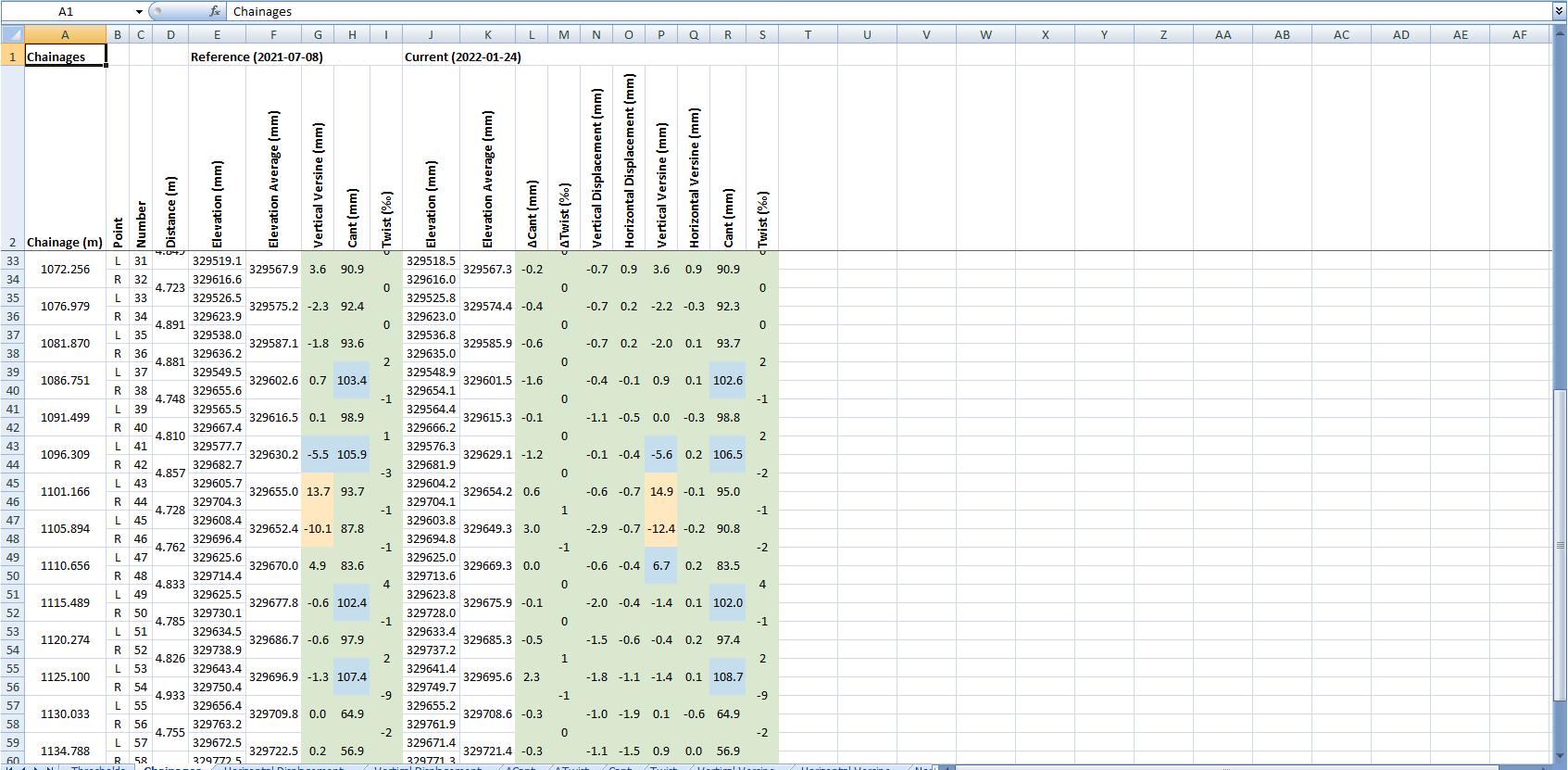

從 T4D Rail 模組導出 Excel 實例，其中包含沿著鐵路軌道的測量點 / 站相關的鐵路監控參數。藍色單元格顏色表示該值已超過關注閾值，黃色單元格顏色表示該值已超過警告閾值。 |
 |

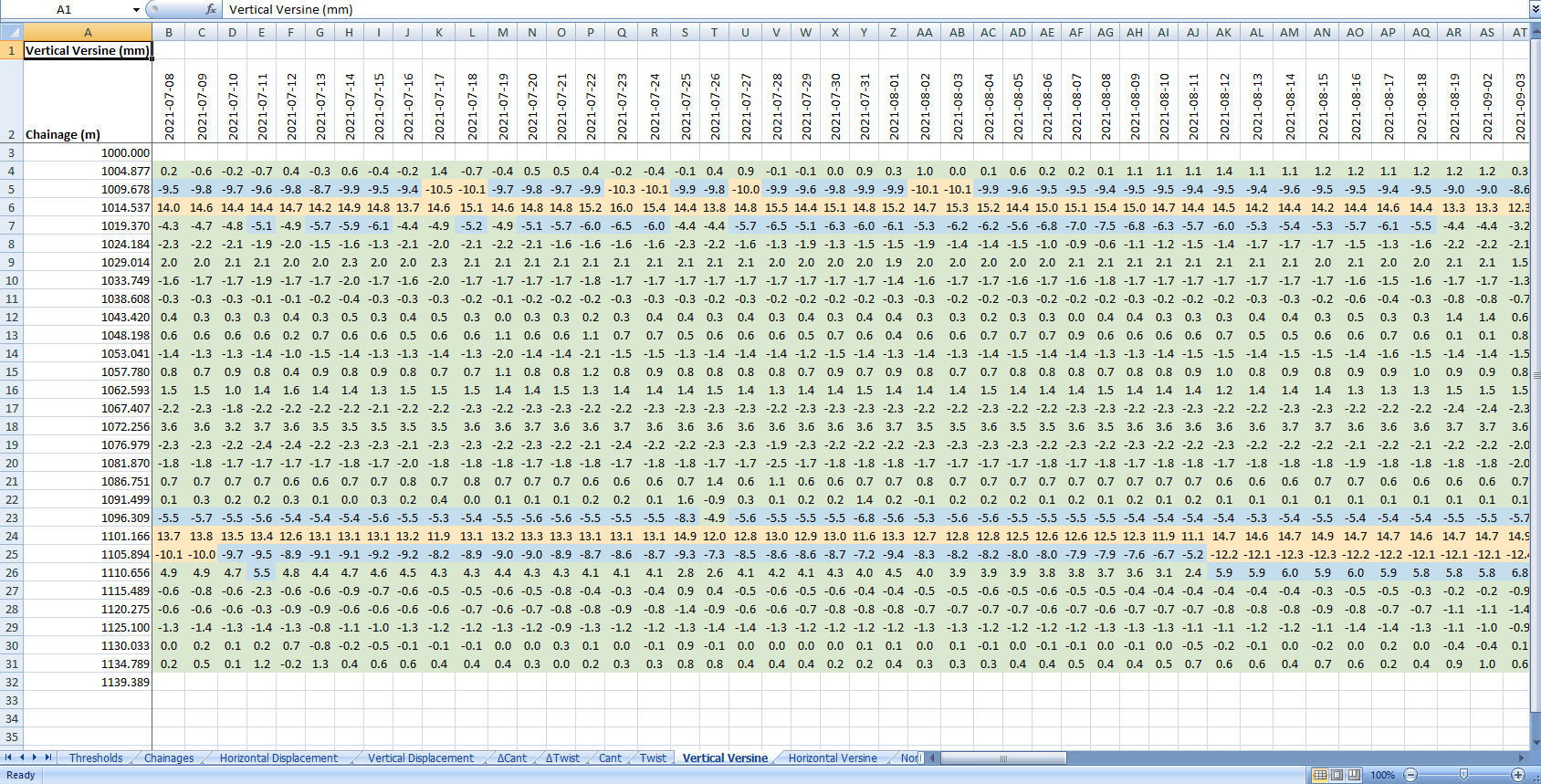

從 T4D Rail 模組導出的多標籤 Excel 實例，其中包含沿著鐵路軌道的測量點 / 站（以米為單位）隨時間相關的垂直彎曲參數（以毫米為單位）。 |
靈活監控與擴展商業機會
透過減少手工作業和人工成本，現今公司面臨的最大開銷之一得到了大幅度的削減，尤其考慮到行業中熟練勞動力短缺。無論是每月手動收集數據還是每隔幾分鐘自動收集，T4D Rail 模組都能符合需求客製監控計劃。透過多種可定制實際建造測量選項、圖表類型以及閾值和警報設置，提供了靈活及彈性的選擇。 T4D Rail 模組透過減少現場工作時間和簡化計算來擴展商業機會，將複雜鐵路監控過程相伴學習曲線最小化，透過自動化及流程簡化，資源更能分配用於高影響力項目和其他商業機會。
 |

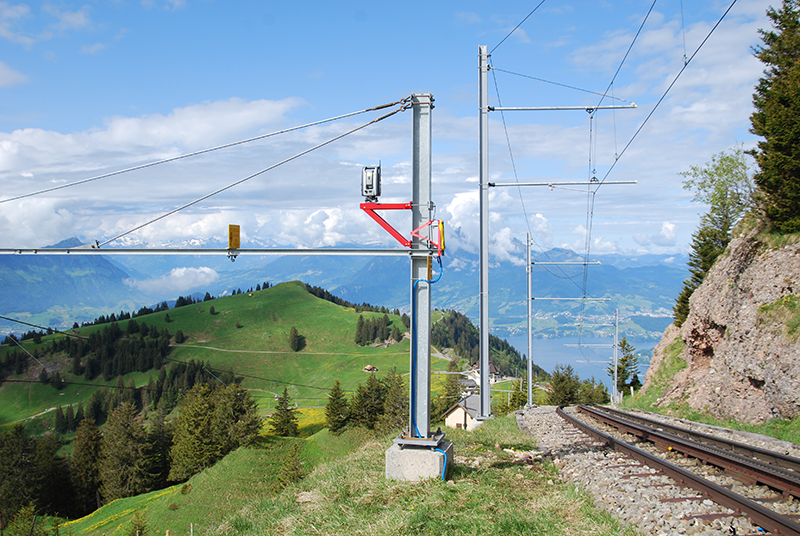

瑞士風景如畫的場景，一台自動化監控全站儀矗立在鐵路軌道上方，背景是綠色的丘陵和山脈。 |
 |

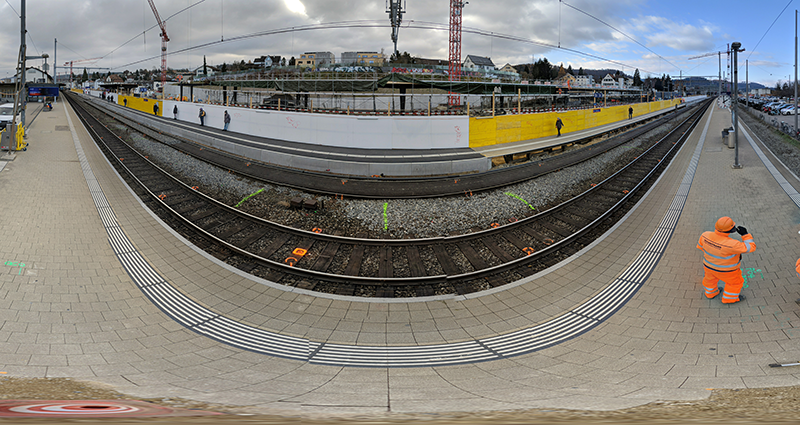

全景影像，展示了一段正在被旅客車站區域監控的鐵路軌道。 |
