RENISHAW PH20 五軸同動 VS CMM 三軸模式運作實測
RENISHAW PH20 測頭，擁有五軸量測的功能，可以進一步的加快量測上的效率。
進入 TouchDMIS 軟體時，有兩種量測模式可以選擇後編寫程式，分別是 CMM 三軸移動模式和五軸同動模式。使用者可以依不同情況選擇適合的量測方法。
 |
 |

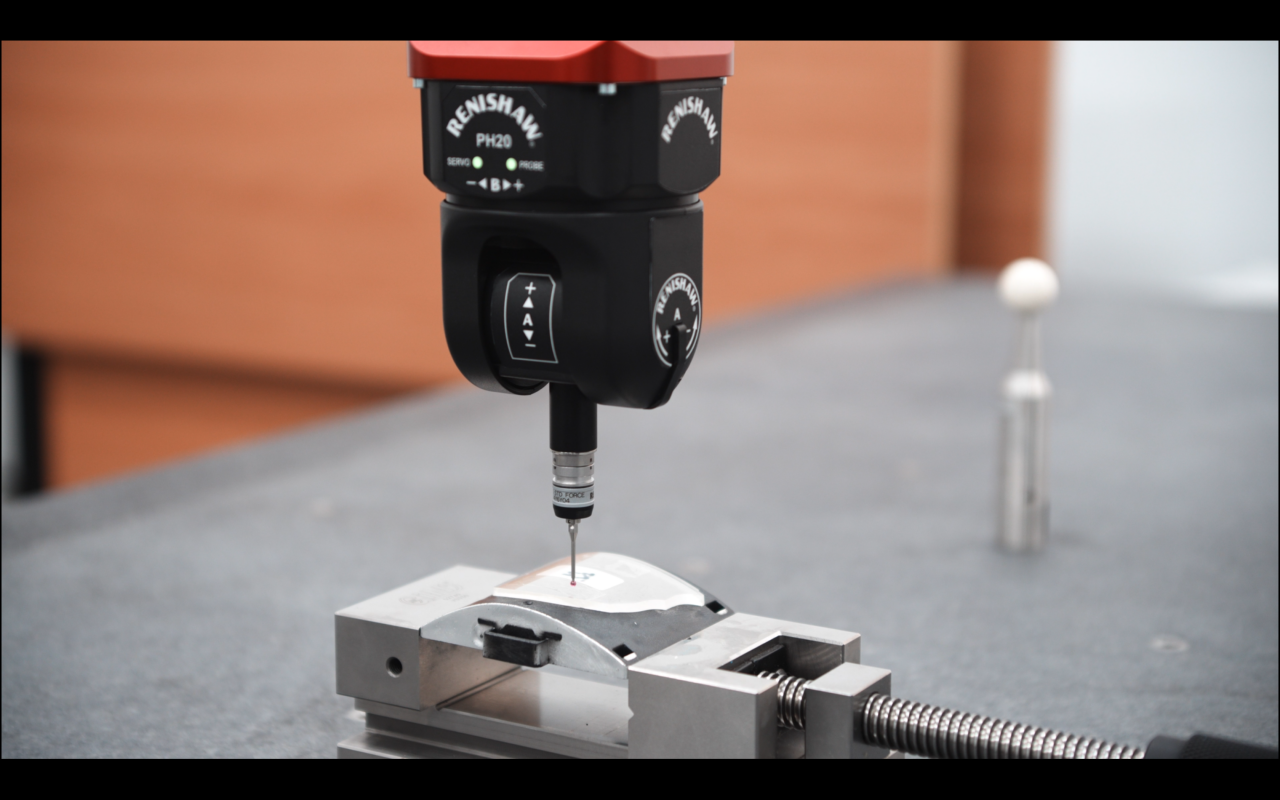

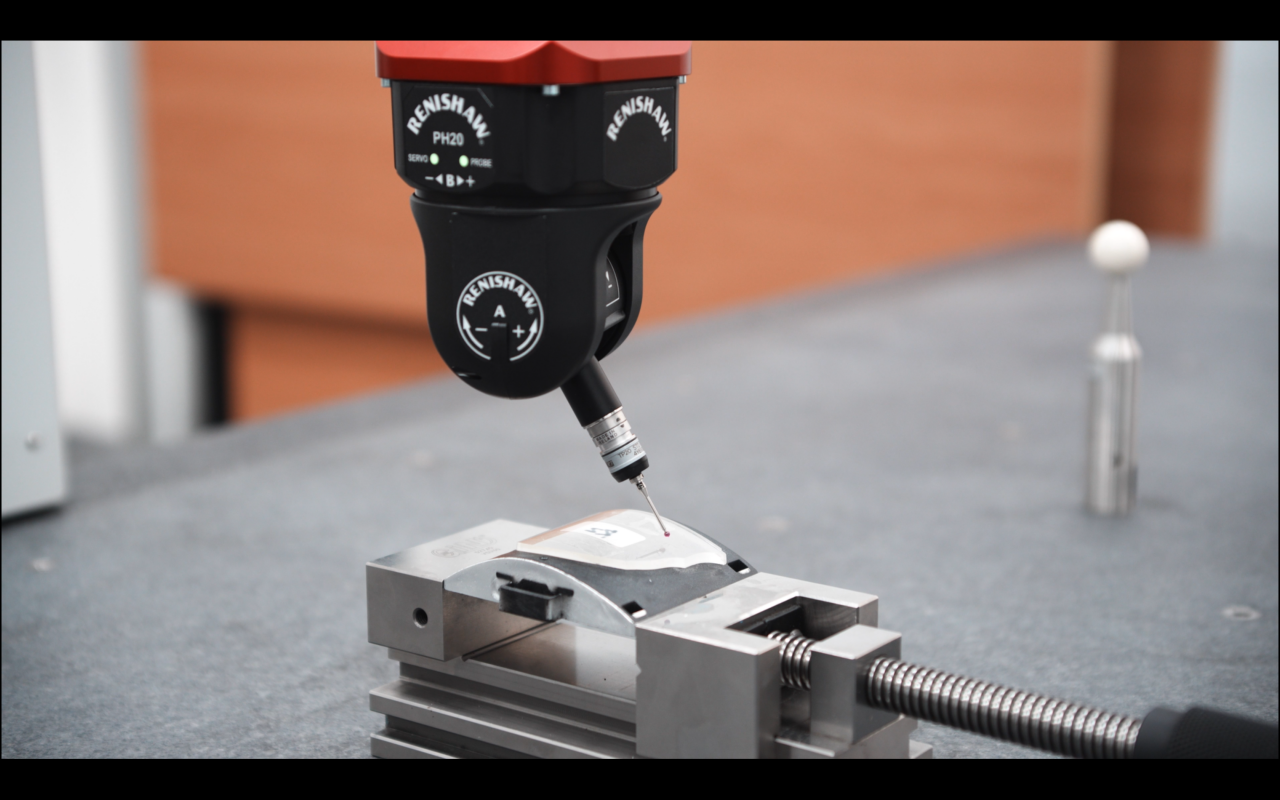

▲五軸同動模式 |
|
 |
 |

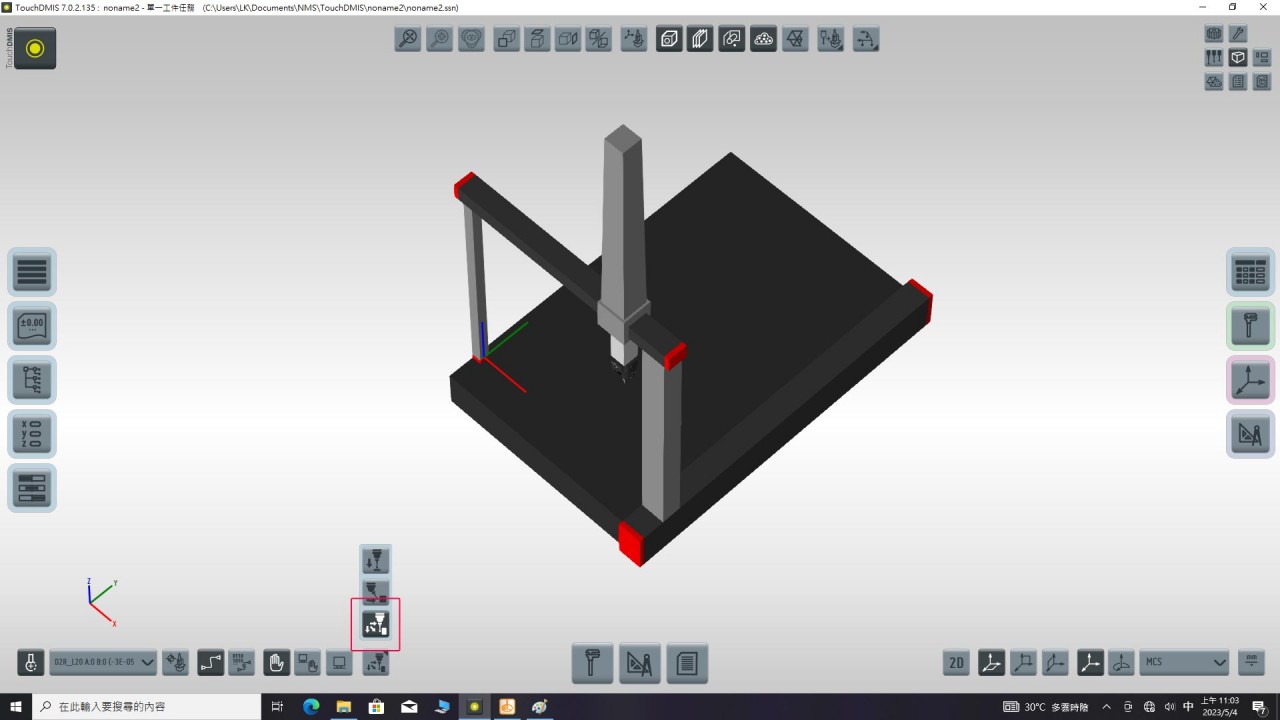

▲CMM 三軸移動模式 |
|
例如若是需要量測大型曲面或渦輪葉片，使用五軸同動模式，軟體會計算出最好的角度進行量測，透過擺頭角度與 XYZ 軸同動模式下，與 CMM 三軸模式相比速度可提升達 3.6 倍以上。
GHOST PROBE 功能介紹
在使用五軸模式下，進入選項內編輯量測點位置時，TouchDMIS 會啟動 GHOST PROBE 的功能，畫面中 PH20 會以隱藏模式顯示，A 軸 B 軸角度針對後續量測的角度進行（圖一），使用者也可以自行設定角度量測（圖二），因此在執行動作前，從GHOST PROBE的角度與位置就可以了解到機台運作時，會不會撞機或是有干涉的情形發生，相當方便。
|
|
|

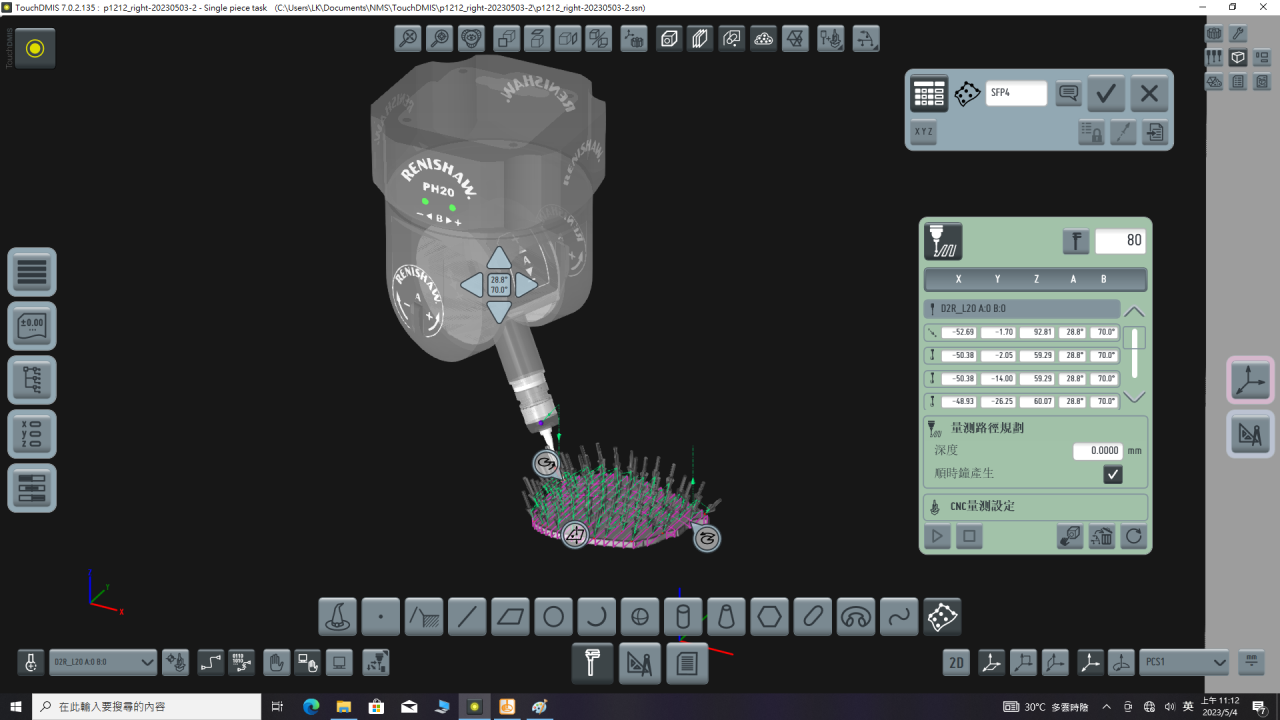

▲圖一 |

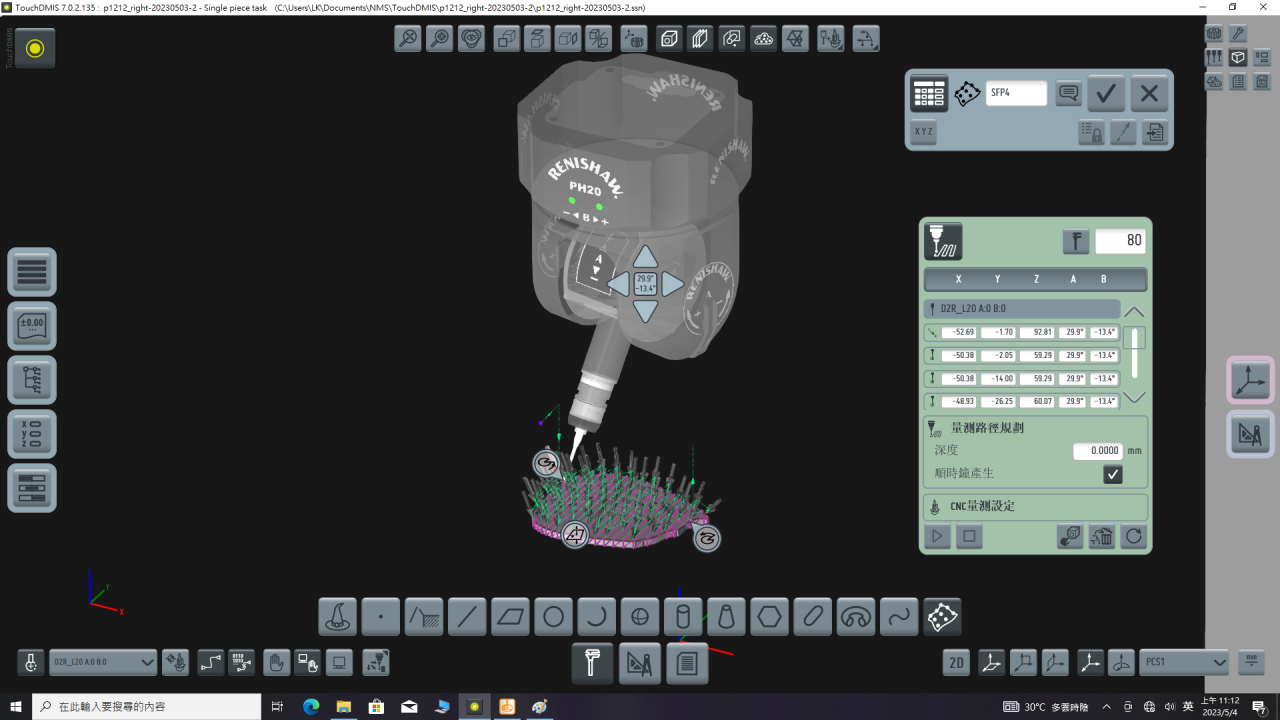

▲圖二 |
