世界一流的攝影測量工作站


1.jpg 2.jpg 3.jpg

產品概述

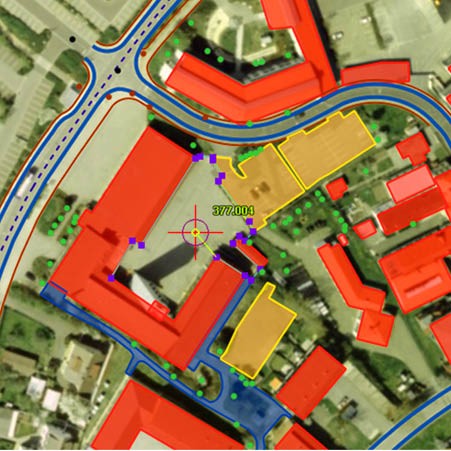

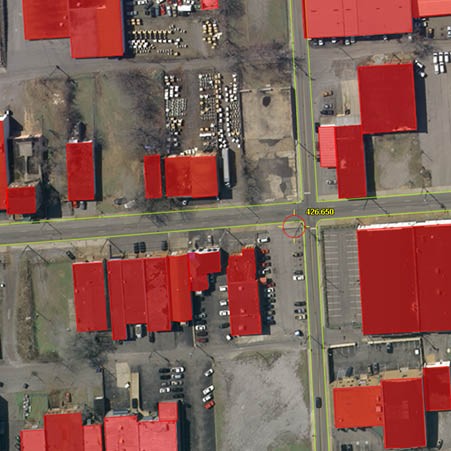

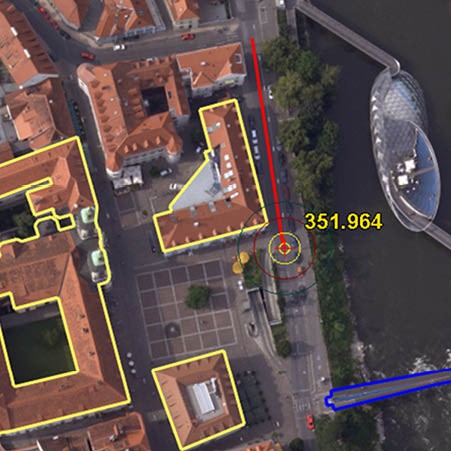

Summit Evolution 提供了一組強大的工具，用於從立體數據中發現和捕獲 3D 資訊。該軟體包括 CAD 和 GIS 連結、3D 立體向量套疊、自動特徵編輯、等高線產生和更多工具。通過提供 Summit 產品的 Capture™ 界面，Summit Evolution 專案的影像特徵被直接數化到 AutoCAD ®、MicroStation ®、ArcGIS ®或 Global Mapper ®中。借助 DAT/EM SuperImposition™，這些影像像特徵套疊在 Summit Evolution 專案上以進行即時特徵驗證。
Summit Evolution 有五個產品級別。Professional 包括方位測量、正射校正、地形可視化、等高線產生、點平移和 DTM 採集。Feature Collection 適用於那些在其他地方滿足專案設置、方位和正射處理需求的人。Lite 是專為資源專家、GIS 技術人員和 QA 專業人員設計的可視化工具。Mobile 是 Summit Evolution Lite 的多種優化領域，同時也可用於桌面。Summit UAS將 LandScape 的強大功能增加到 Summit Evolution Lite 中，以便在 3D 立體中分析 UAS 資料（包括點雲）並收集地理參考 3D 向量。

主要特徵

  • 支持單色、全色、三通道和多通道多光譜影像。
  • 支持掃描航空膠片、矩陣和推掃式數字機載相機、中小型律定相機、近距離成像儀、正射影像、RPC 衛星、LiDAR、UAS 影像和合成孔徑雷達。
  • 導入第三方軟式拷貝和預處理的 UAS 專案、空中三角測量結果和其他定位檔案以進行快速設置。
  • 全方位的手動和自動影像定位功能。
  • 使用 DAT/EM 的捕獲工具將 3D 向量直接數位化到 AutoCAD、MicroStation、ArcGIS 或 Global Mapper 中。
  • 強大且易於使用的界面可實現最大生產力。
  • 鳥瞰、特寫、專案概覽、3D 向量分割窗口和多個視窗提供了多種可視化和反饋工具。
  • 能夠應用坐標變換。
  • 無限縮放級別、快速平移和自動加載相鄰立體模型，並在影像視圖上使用 CAD 和 GIS 向量的 DAT/EM 疊加。
  • DAT/EM Ortho+Mosaic 模組，用於輕鬆精確地建立正射鑲嵌圖。
  • Terrain Visualizer 工具，用於在建立和編輯 DTM 和斷線物件時動態實時預覽等高線。
  • Contour Creator™ 用於建立完成的等高線並將其寫入 CAD 文件。
  • 與 DAT/EM-PCI ProPack 的介面，允許使用 PCI Geomatica GDB 資料。（需要 PCI 許可證）
  • Airfield3D™ 符合標準的空域障礙物測繪工具。
  • 用於導入、重新網格化和轉換點數據的點轉換器，包括 LiDAR 和其他 DTM 功能。
  • 提供從專業到移動等的多個軟體等級。

軟體能力

專案管理

Summit Evolution 專案的資訊管理採用符合 Microsoft 標準的視窗和對話框，可以輕鬆存取任何模型上的任何位置。Summit Evolution 為用戶提供了管理大型光束法平差專案以及由單個立體像對組成的小型專案的工具。用戶可以在整個光束法平差專案以及單個立體模型中無縫漫遊。

方位

Summit Evolution 提供內部、相對和絕對方位工具。它還導入外部定位檔案和第三方航空三角測量的結果。Summit Evolution 可輕鬆打開 Inpho MatchAT，並提供以下航空三角測量組件：Albany、PATB、Aerosys、BLUH 和 BINGO。此外，它還可以為 Leica ADS40/80/100 機載感測器、帶 RPC（有理多項式係數）的衛星、IfSAR（干涉合成孔徑雷達）感測器和正射影像製作專案和使用像素到地面的解決方案。它提供了將含有 DEM 檔案的正射影像轉換為立體像對以及將 LiDAR 文件轉換為帶有立體像對的正射影像的工具。它可以調整和極化衛星 RPC 影像。

內方位：
內部方向將掃描的像素坐標轉換為照片坐標。Summit Evolution 包括執行手動或自動內方位的選項。對於自動內方位，每個攝像頭只能測量一次基準面片。這意味著如果您的所有專案都使用同一台相機，您將永遠不必再次測量基準面片。只需在對話框中單擊一下自動內方位即可打開專案和流程。

相對方位：
相對方位對齊立體像對的兩個影像，以便可以立體方式查看它們。這可以透過手動或自動相對方位來完成。手動過程簡單易用，具有自動對齊命令和其他選項，甚至可以將手動相對方位變成半自動過程。

絕對方位：
絕對方位在相對方位的立體像對內建立三維地面坐標。

 外方位：
外方位建立三維地面坐標，無需執行相對和絕對方位。外方位透過從 Applanix POSAV TM系統或空中三角測量組件產生的檔案中導入外方位參數（X、Y、Z、omega、phi、kappa）來工作。匯入精靈可以輕鬆存取多種檔案格式。

Subpixel

Summit Evolution 通過消除像素限制提高了向量數據的準確性。該系統提供用於測量、動態縮放和像素內移動的次像素查看功能。

影像

影像來源

Summit Evolution 立體繪圖儀允許在專案的環境中輕鬆管理多個模型影像及其相應的相機和控制文件。使用內、相對和絕對方位或透過使用外方位資料來執行模型的快速有效的立體方位。
Summit 專案幾乎可以從任何立體影像來源建立：掃描航空膠片、矩陣和推掃式數字機載感測器、中小型律定相機、近距離地面數字和掃描膠片感測器、正射影像合成立體和DEM、合成孔徑雷達、LiDAR 和衛星源。來自第三方系統的專案可以導入並直接用作 Summit Evolution 專案。

影像處理

影像分塊提供即時平移和縮放。由於能夠僅載入目前正在查看的影像部分，Summit Evolution 可提供相同等級的性能，而不管影像大小如何。無論影像大小如何，Summit Evolution 也有相同的記憶體要求。
此外，Summit Evolution 還提供即時影像調整和均衡直方圖。
Summit Evolution 可以使用許多常見和不太常見的影像格式，可以直接使用，也可以將它們轉換為分塊的 GeoTiff。它提供較新的真正 16 位元格式，例如 BigTiff 和 Jpeg 2000，這些格式允許大文件超過 4GB。

GUI Elements

Summit Evolution 具有可自定義的工具欄、選單、可連接的鳥瞰圖和特寫視圖，用於快速參考模型內的位置，以及易於使用的專案管理視窗和專案概覽工具。

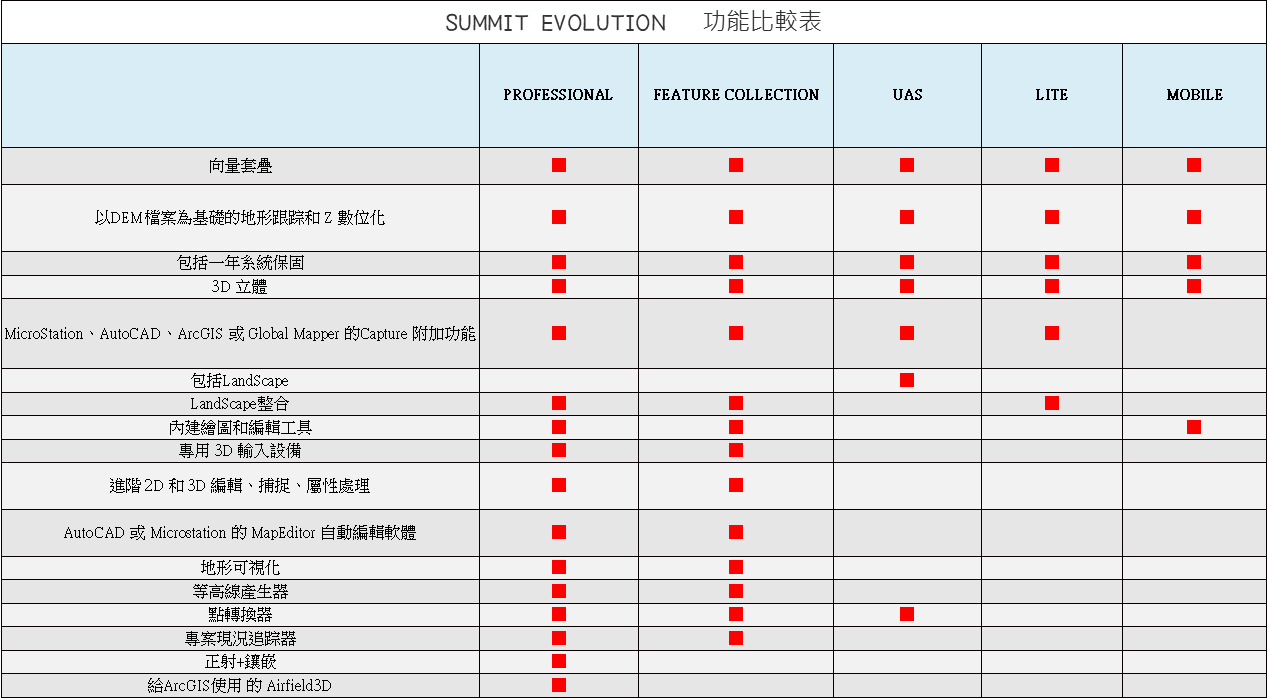

版本功能
