Nikon AX/AX R with NSPARC（Nikon SPatial ARray Confocal）

Spatial Array Detector 超解析空間陣列共軛焦感測器



特點

• 空間陣列感測器偵測技術（Spatial Array Detector Technology）
• 超低雜訊（Low Noise）
• 高感光靈敏度（High Sensitivity）

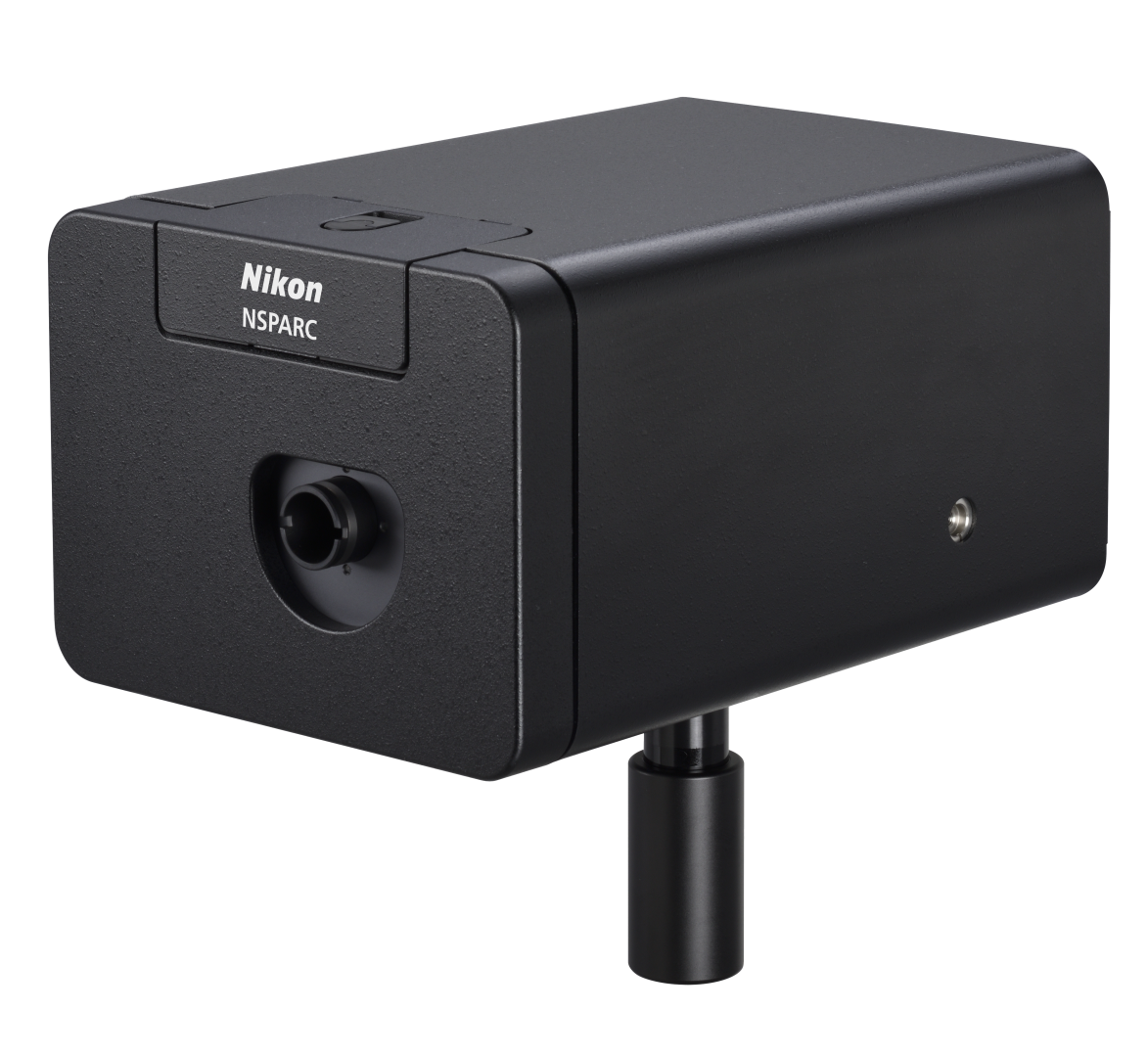

NSPARC Spatial Array Detector 空間陣列感測器技術

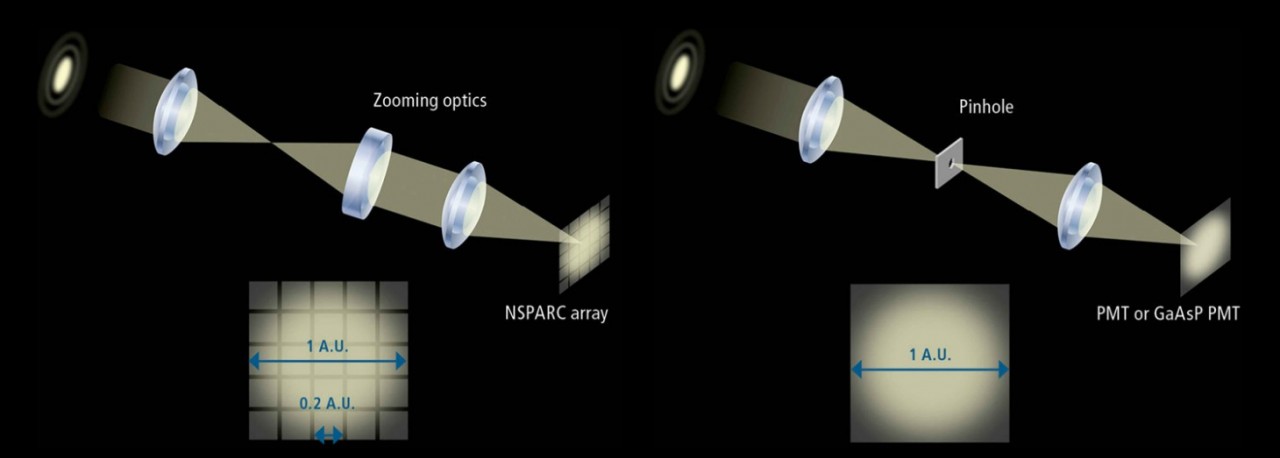

傳統的共軛焦顯微鏡是利用可調控大小的 Pinhole（通常為 1 A.U.）將訊號投射至 PMT，並藉由後續處理產生影像，每個像素僅包含一個強度值，並無其他空間資訊。
然而，NSPARC 由 25 個感測單元組成陣列感測器，透過光學透鏡（Zooming optics）將影像投射至感測器上，每一個感測單元相當於傳統共軛焦 0.2 A.U. pinhole，因此每個細節都包含著空間資訊，使其最終可獲得超解析影像。

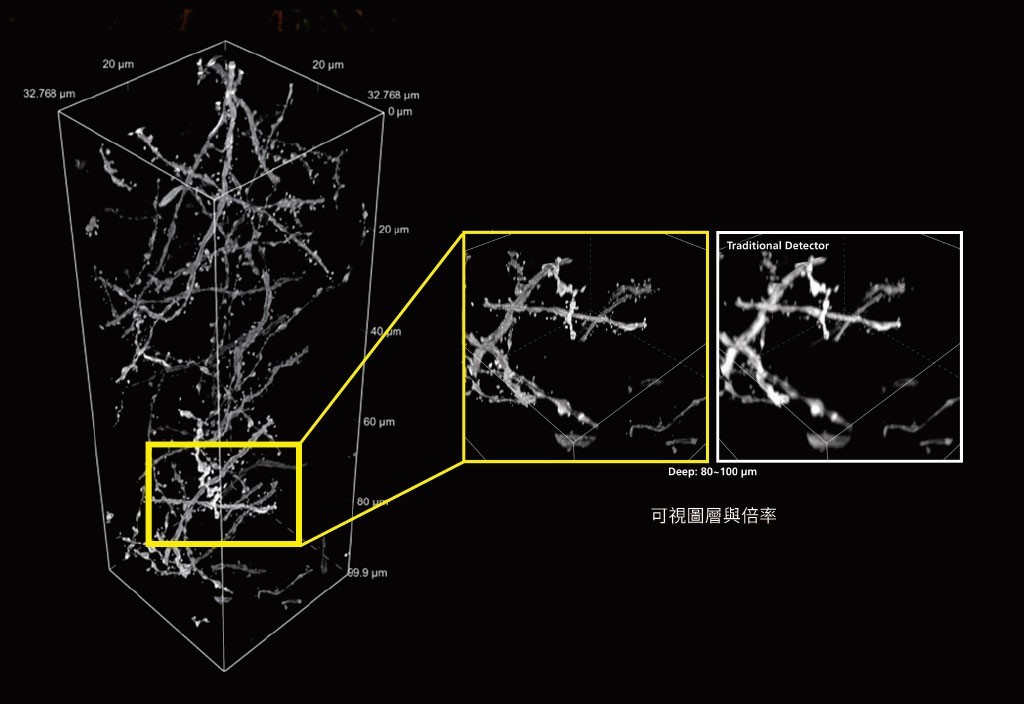

超解析 3D 共軛焦顯微影像

透過 NSPARC 的陣列感測器，系統可獲得 XY 軸解析力達 100nm、Z 軸解析力達 300nm 的超解析影像，即使使用腦神經、類器官等超過 100um 的厚樣品，也可獲得高訊噪比的超解析 3D 共軛焦影像。
Nikon 可提供各類物鏡（包含可匹配折射率的矽油物鏡），輔以 AX/AX R 系統的 25mm 超大視野，能夠獲得從全視野到極細微的豐富影像數據！

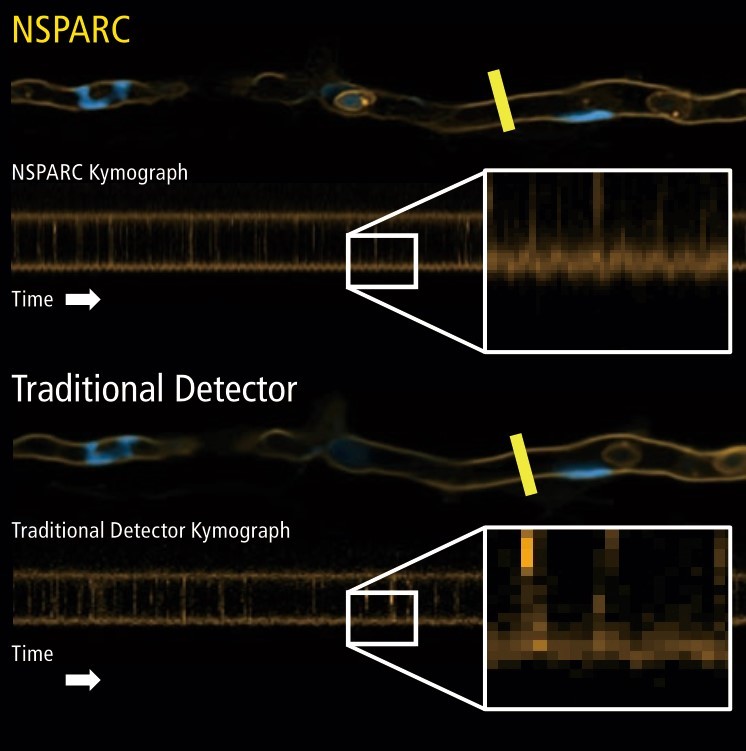

更高靈敏度的高速成像

藉由 NSPARC 感測器的單光子感測能力、極低的雜訊與高靈敏度的特性，搭配 AX R 高速共振掃描成像，雷射停留在單一像素時間縮短至 200奈秒（nanoseconds），可在如此高速的影像中獲取更多快速細節的數據，並進一步分析計算。

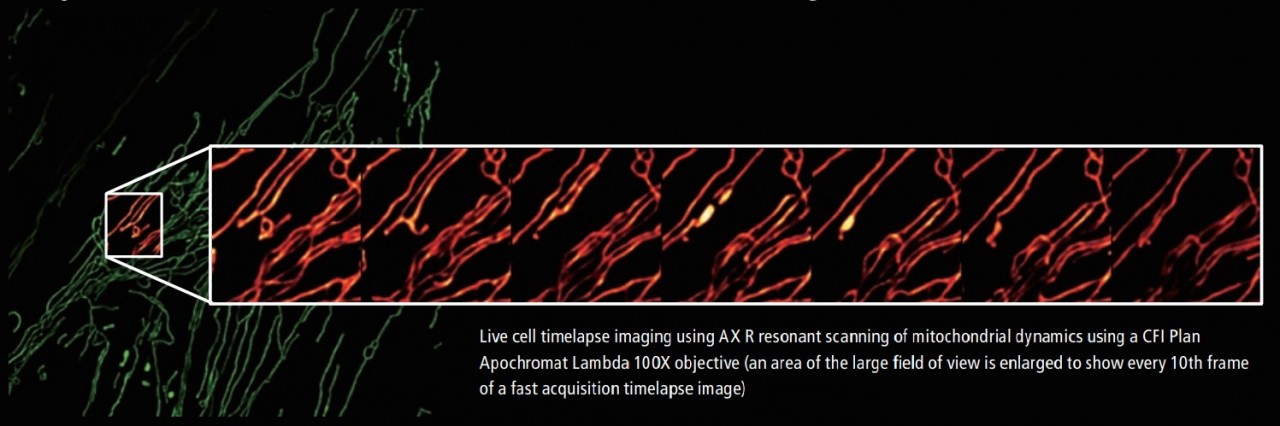

低雜訊、高靈敏度感測器

高速共振掃描的 AX R 與高靈敏超解析成像的 NSPARC 相結合，不但可降低光毒害延長活細胞拍攝時間，更可同時獲得超解析影像探討更細微的結構。

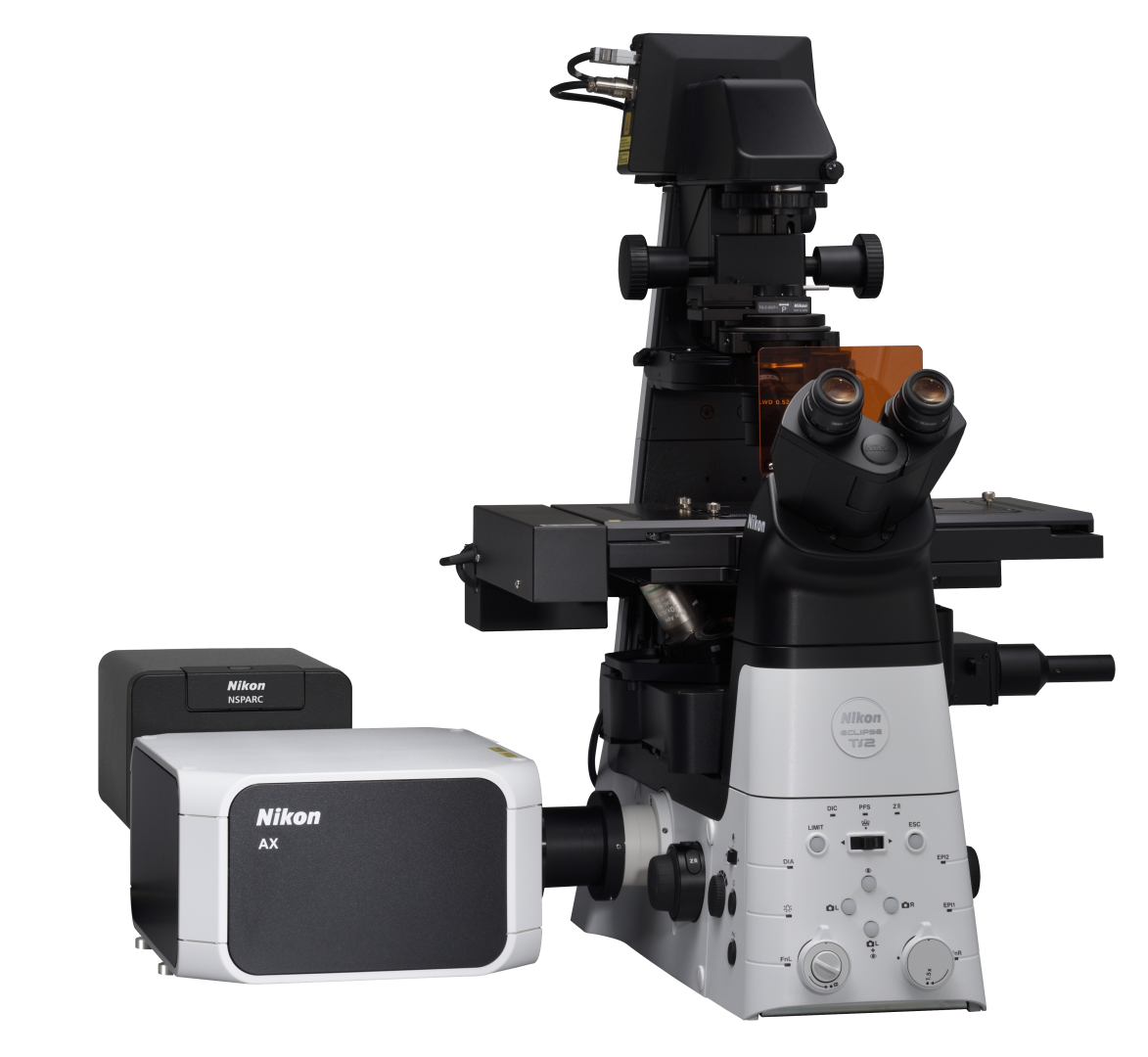

高靈活性的硬體配置

NSPARC 感測器可以作為 AX/AX R 的唯一感測器，也可與多通道的 DUX-VB 或 DUX-ST 感測器及穿透光感測器共同搭配使用。

若您需進一步詳細說明，請聯絡我們，將有專人為您提供諮詢服務。
