Trimble & Worldsensing 大地工程自動化監測
由 Worldsensing 提供支援 Trimble 的大地工程類產品，提供一種全自動化的無線監測解決方案，有助於降低人員到場的次數並增強現場安全獲取觀測資料。自動測量並即時生成通知和自動報告，藉由新的 Trimble 4D Control 軟體（T4D）產製，使測量、大地工程和結構工程師能夠無縫擴展監測業務，使用一個全面的系統整合地理空間資訊和土木工程數據。
Trimble大地工程類產品組合內容
無線感測器
無線傾斜儀和雷射傾斜儀感測器直接將傾斜和距離測量讀數傳送到閘道器，用於全自動檢測及報告。傾斜儀提供三軸讀數（在三個方向上的傾斜），具有高精度，可提供精確的運動檢測，用於結構健康評估、挖掘和穩定短期性評估。最新款傾斜儀是一款兼具雷射測距儀和傾斜儀功能的二合一產品，雷射測距儀用於測量兩個參考點之間的相對距離，而傾斜儀則測量從垂直水平面的變化量，無論是在地面上還是相對於建築物。它用於監測傾斜度、移動和不均勻沉陷，通常用於挖掘穩定性分析、隧道收斂以及建築物位移監測。
 |
 |

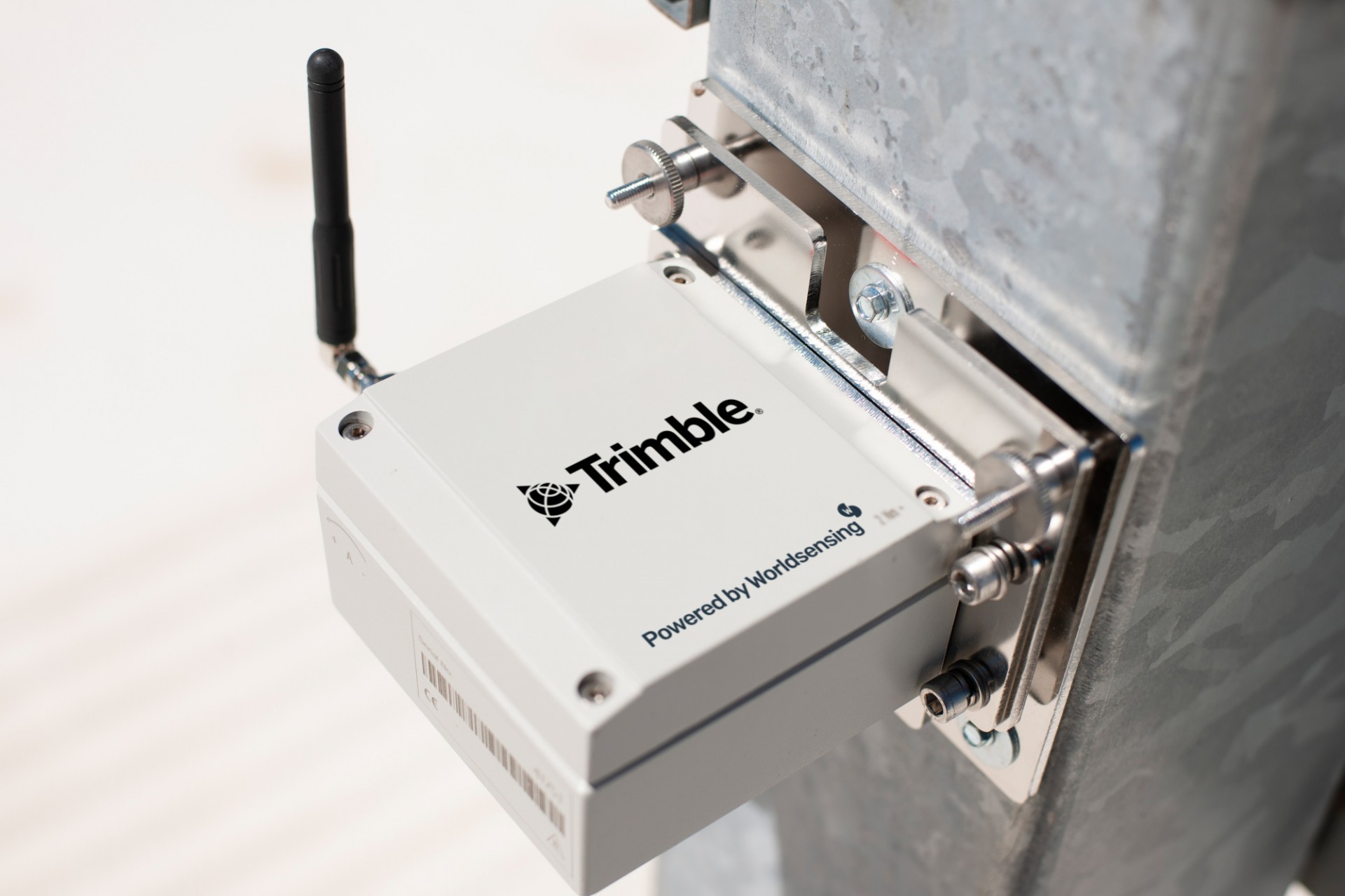

傾斜儀 |
雷射傾斜儀 |

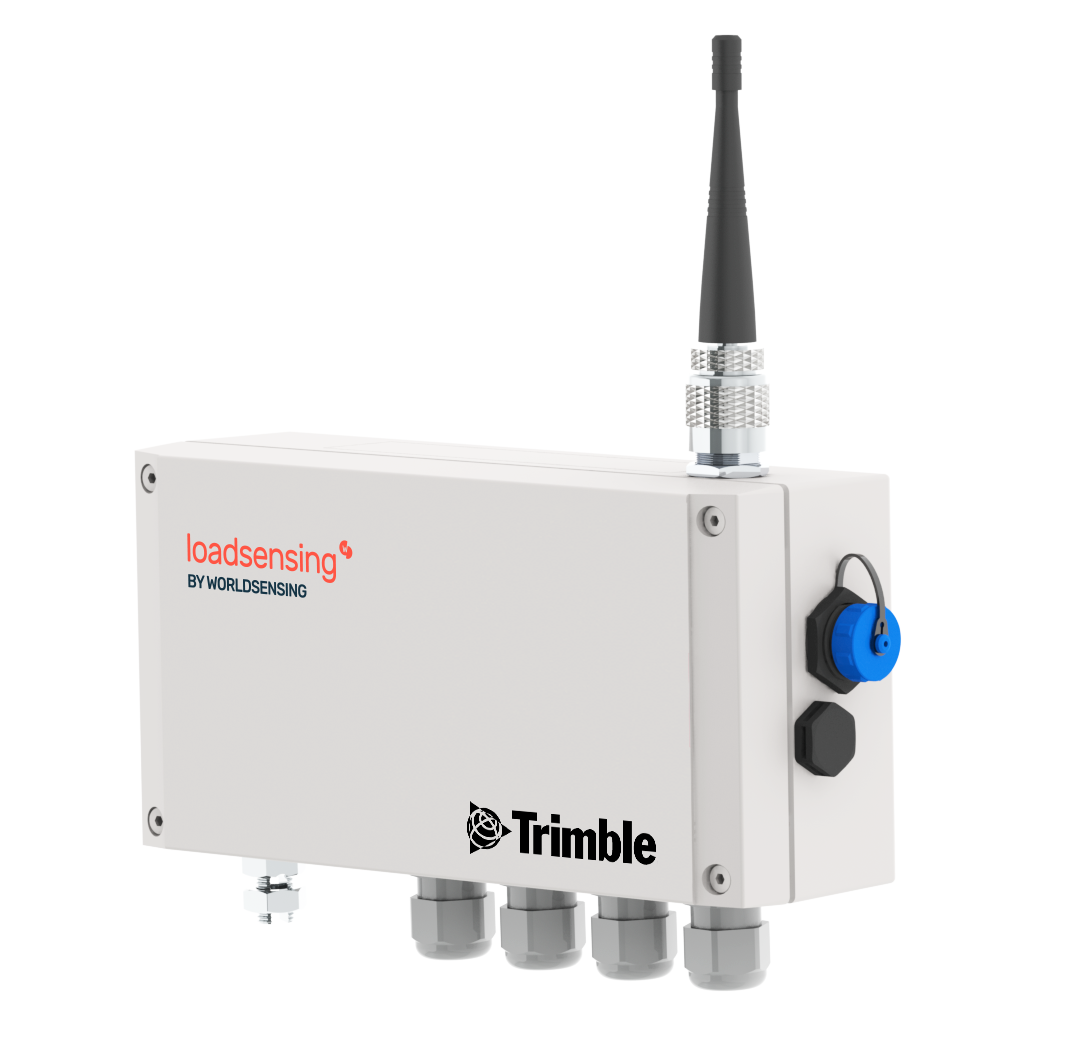

數據記錄器
 |
可分為振弦式、數位及類比數據記錄器，支援各種地質數位和類比感測器的連接，將訊息傳送到閘道器。 Trimble 的地質數據記錄器將地質感測器轉化為無線設備。它將手動和不規律的數據收集轉變為規律且自動化的間隔，以高效率的方式捕捉監測數據。Trimble的數據記錄器系列包括數位、類比和振弦式系統，以支援所有的任何類型的地質感測器。
|
閘道器（Gateway）
 |
長距離無線電（LoRA）和 4G 網路，使無線地質感測器和數據記錄器能夠通過網際網路或區域網路與項目現場和辦公室人員進行通訊。將數據無縫地傳輸到 Trimble 4D Control 軟體，用於自動報告、預警和分析。
|

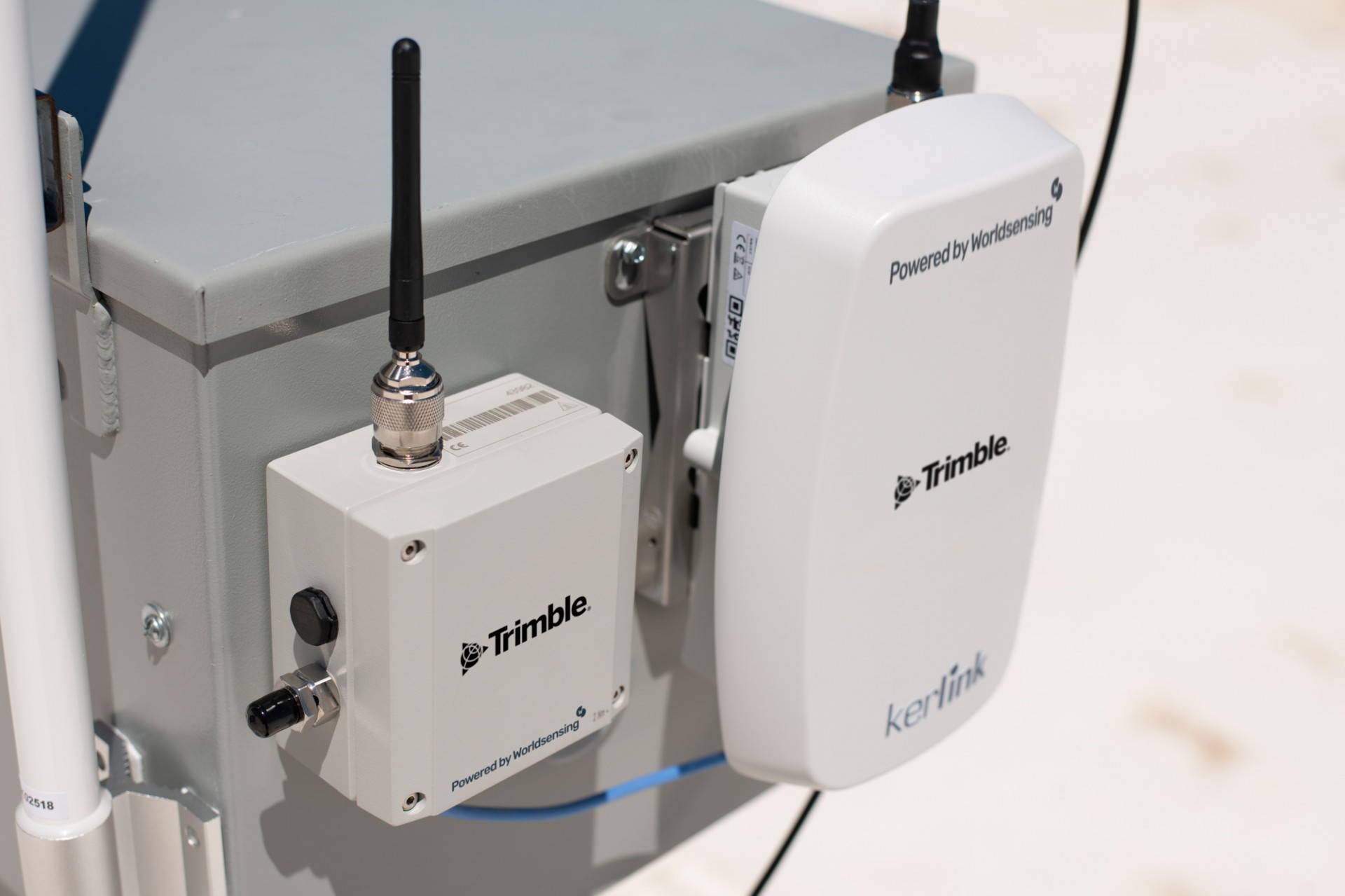

左為數據紀錄器，右為閘道器 |

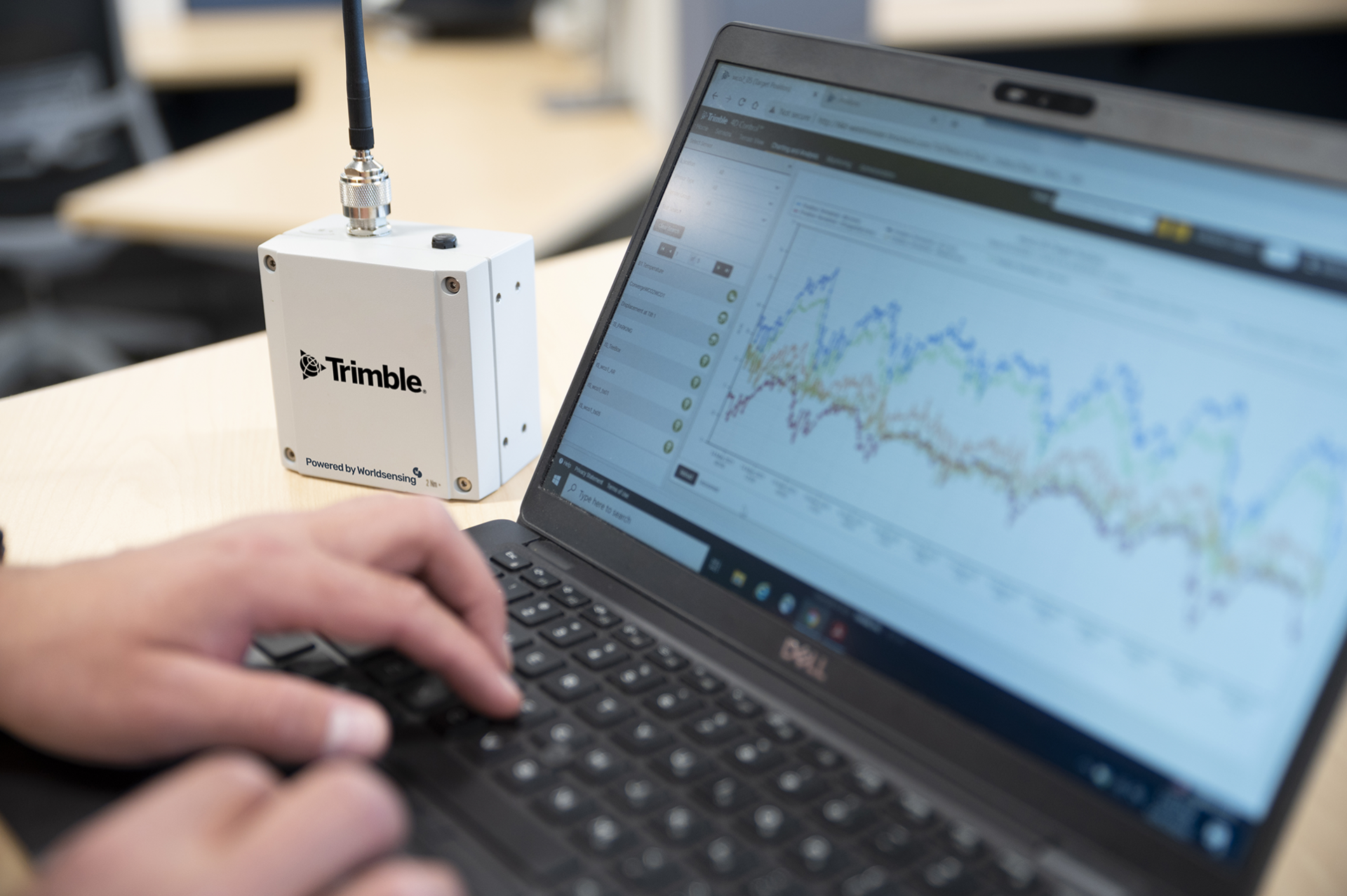

Trimble 4D Control 軟體
 |
Trimble 4D Control 是一個整合地質監測和地理空間感測器數據的平台，將現場的數據整合到同一個平台。 可以配置地質感測器和地理空間感測器，如 GNSS 和全站儀，管理監測數據，應用於測地校正，進行報告、可視化和與其他相關單位分享分析結果。 即時分析是對運動進行的分析，通過反速度和速度計算等技術來檢測特定的趨勢。 自動報告和報警會自動生成並發送給項目單位，以確保現場的透明度和安全性。 用於數據記錄器的行動應用程式和設備管理的 Web 用戶界面，通過 T4D 軟體連接到辦公室。
|

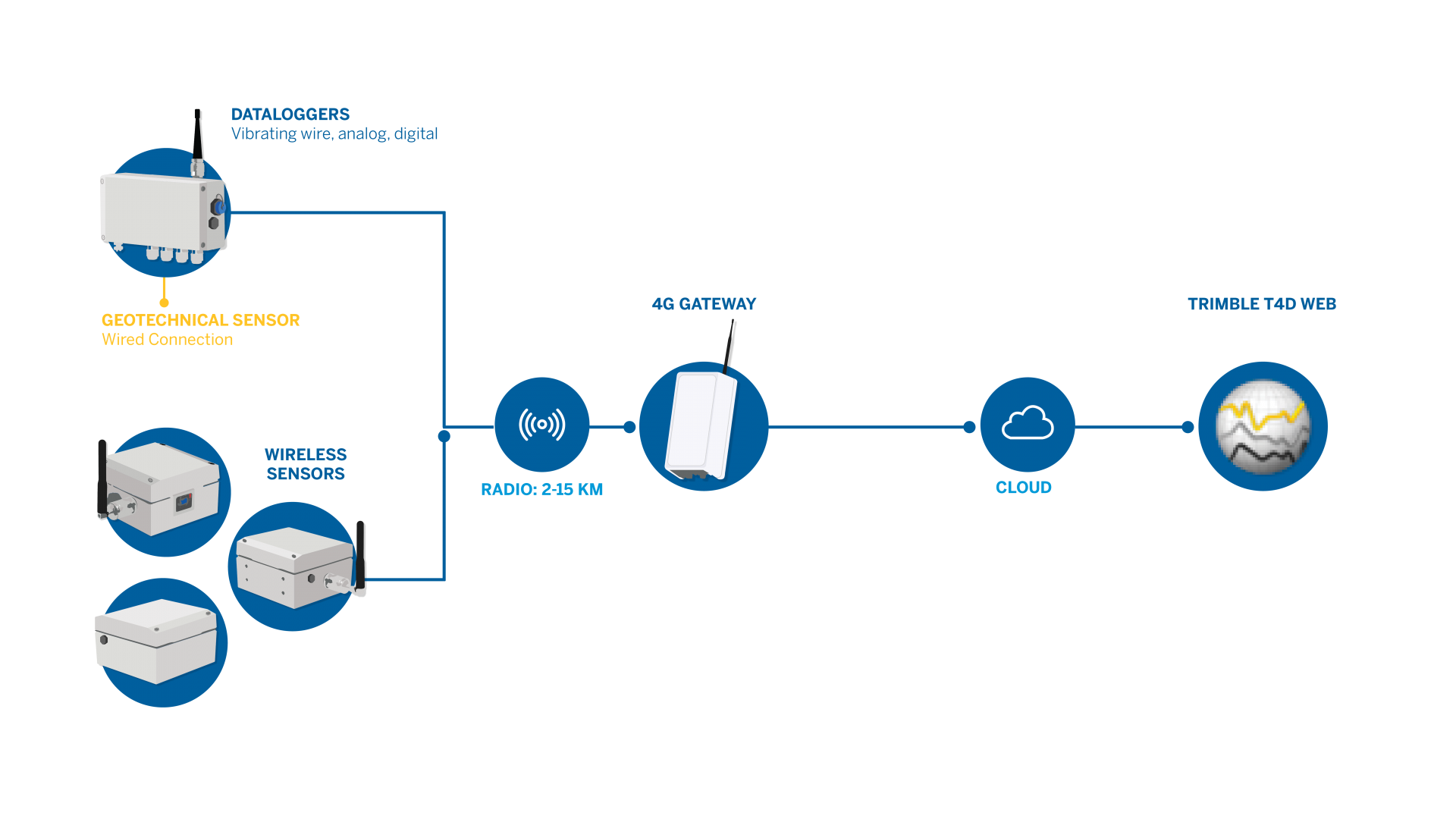

應用流程
- 無線感測器，將傾斜儀和雷射傾斜儀安裝在現場，遠程收集運動數據並通過無線方式傳輸到中樞網路。
- 完整的數據記錄器套組，包括振弦式、類比和數位數據記錄器，可連接到現場的任何所有地質感測器，如壓力計、裂縫計、伸縮計等，並使數據能夠無線傳送到中樞網路，可以距離網路 15 公里。
- 閘道器透過互聯網連接，將數據傳輸到 Trimble 4D Control 數據庫，以進行自動報告、預警和即時運動監測可視化分析。
