Trimble X9 雷射掃描儀

Trimble X9
雷射掃描儀

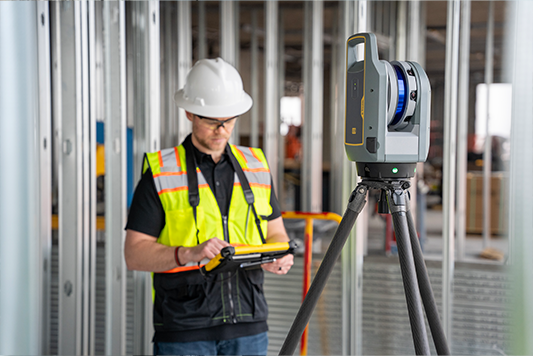

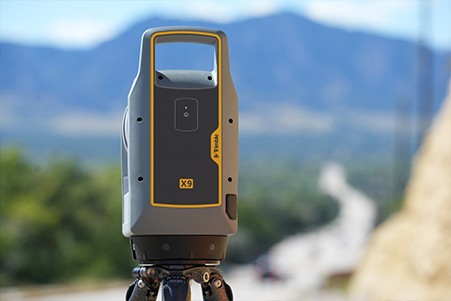

Trimble X9 是一款具備自動校準、高靈敏度與高速採集能力的三維雷射掃描儀,滿足更大掃描測距、提高掃描精度與更短掃描時間的需求,全面提升空間資訊採集與外業工作效能。

地形與常規測繪 民用基礎設施與工業廠房測量 建築數位孿生(Scan to BIM) 儲罐檢測 船舶建造測繪 司法取證與文化遺產保存

解決方案

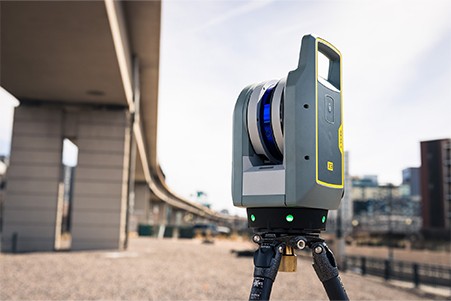

地形常規測繪與民用基礎設施

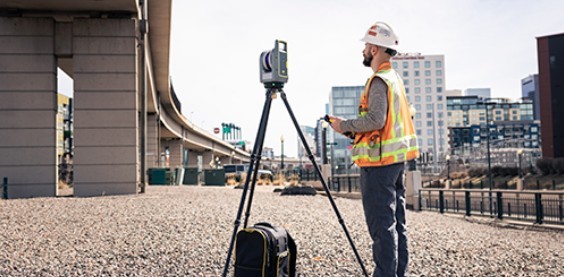

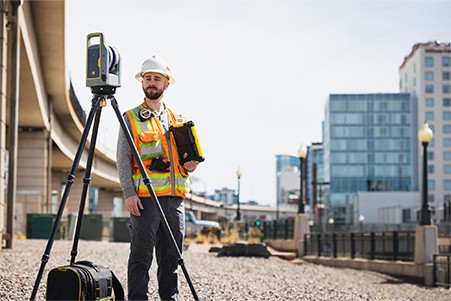

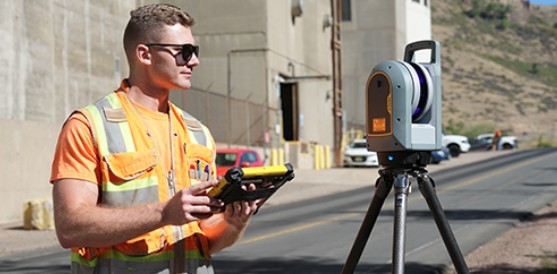

針對土地所有權測繪、道路交叉路口、建築物以及橋樑、隧道、水壩等大型基礎設施,Trimble X9 能在安全距離內快速獲取高分辨率區域掃描資料,大幅減少關鍵基礎設施項目的停機時間與外業風險。

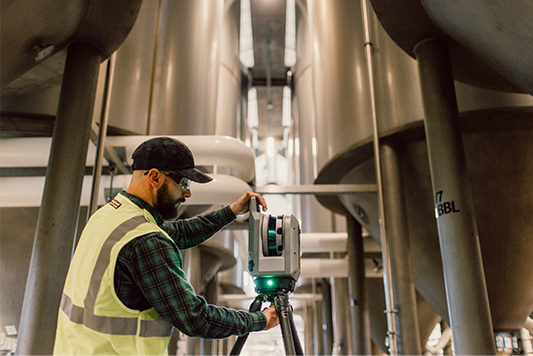

工業設施測量、儲罐檢測與船舶建造

面對管線密集的工業設施、地上儲存罐(如酒廠、石化儲槽)以及港口或旱塢中的船舶,Trimble X9 具備高靈敏度與防護力,能從遠處安全捕獲難以到達的區域與深色、反光表面細節。


建築數位孿生、文化遺產與司法取證

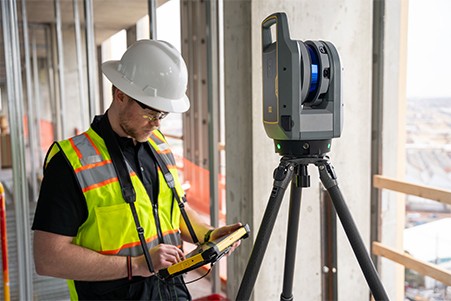

對於需要高度細節保存的古建築修復、商業建築無障礙設計與翻新(Scan to BIM),或是分秒必爭的犯罪與交通事故現場,Trimble X9 提供高質量彩色點雲與可靠的外業驗證機制。


核心優勢

01

可靠性經得起考驗

每次掃描皆自動校準以獲得可靠資料,搭配測繪級自動調平與 IP55 防塵防水等級、寬廣工作溫度範圍,確保一年四季各種環境下皆能快速設置與穩定作業。

02

多功性用途廣泛

具備高達 1 百萬點/秒的高速掃描能力與優異的測距、角度精度;大幅提高標準掃描靈敏度,有效降低深色或光亮反光表面的資料收集難度,並支援平板或設備螢幕一鍵式靈活操作。

03

優異的性能表現

可在不到 1 分鐘內實現快速掃描以迅速完成專案,具備 150 公尺長測距能力,並提供高精度、低測程噪聲的點雲資料,完美支援詳細的數位孿生應用。

產品細節與特色


外業智慧標記與分類

透過 Trimble Perspective 軟體使用註記與圖片記錄感興趣的要素,為每次掃描分配標籤以建立邏輯分組;進內業後可使用自動分類工具快速提取地面、建築物、電力線、標誌與植被資料,建立路權、集水線、檢修井等完整竣工文檔。

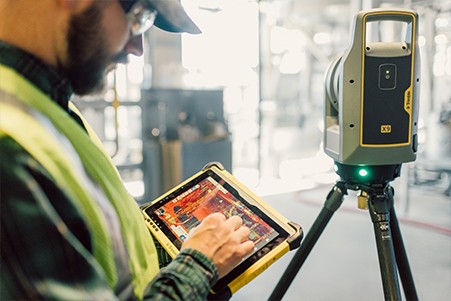

現場即時驗證與高品質影像

提升檢查與訊息分享的 HDR 影像品質,並能在資料導入辦公室的 Trimble Business Center 或 Trimble RealWorks 之前,直接在現場完成註冊(套合)以驗證掃描資料是否完整,避免遺漏重測。


工程分析應用

掃描資訊可直接納入間隙計算、三維建模、工程驗收、改造與擴建工作。

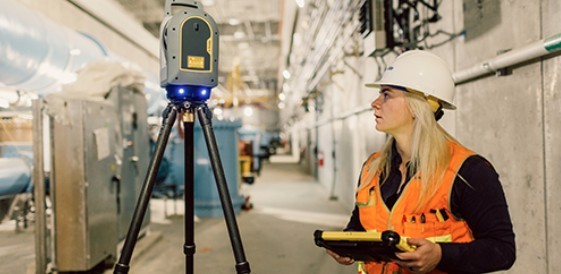

工業設施與地理參考

進行高分辨率區域掃描,結合 Trimble Perspective 的位置註記豐富外業文檔;透過 Trimble RealWorks 基於目標的定位與測繪控制進行工廠坐標系地理參考,順利導出至工廠設計軟體進行管道佈局、檢查裝配線軸及 CAD 模型干擾檢測。

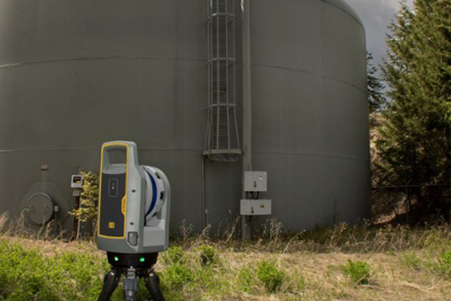

儲存罐 API 標準檢查

憑藉 IP55 等級與高速掃描減少停機時間,精確捕獲儲罐與周邊保護區細節以記錄垂直度、圓度與完整性。資料導入 Trimble RealWorks 儲存罐模組後,可依 API 標準進行變形分析、計算儲罐校準與存檔備案表,並進行二次安全殼容積評估。

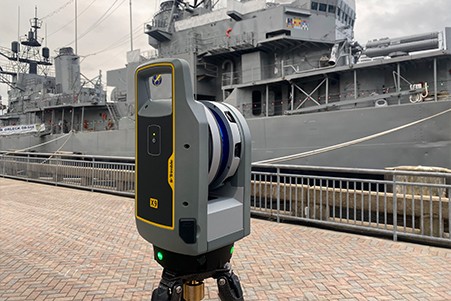

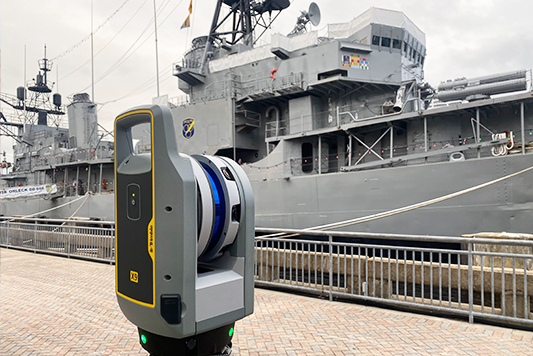

船舶新建與壓載艙改造

有效捕獲船體、甲板與艙內高分辨率資料,快速掃描壓載艙以利排水處理系統改造(符合 IMO 要求),在船舶離港前完整獲取造船工程師所需的詳細資訊。


數位孿生與 Scan to BIM

安全有效地建立用於翻新、適應性再利用、建築擴建與立面檢查的竣工模型,生成高品質彩色點雲供工地外清晰檢視,並在現場完成記錄以消除回訪風險(特別是難以取得進入許可的場域),資料可無縫傳輸至 Trimble Business Center、Trimble RealWorks 或其他 CAD 軟體進行最終分析設計。

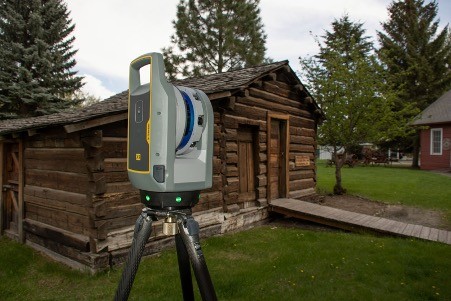

文化遺產數位保存

針對脆弱結構進行高分辨率區域掃描,保留表面損壞監測與修復所需的關鍵細節,透過全景圖與清晰彩色圖像及配圖註記記錄並共享站點。


極端條件下的司法取證

即使在極端天氣下仍能高速捕捉事故與犯罪現場資訊,最大限度減少道路封閉時間;外業即可進行測量與圖片註記,且自動現場校準可提供報告作為法庭檔案,資料可導出至 Trimble Forensics Reveal 軟體建立 2D/3D 圖表與動畫進行調查重建。

Trimble X9

規格項目
關鍵規格與功能特性
實務作業效益
掃描速度與時間
最高達 1 百萬點 / 秒;最快不到 1 分鐘完成單站掃描
縮短外業停留時間,減少道路封閉與工業設施停機成本
測距能力
最遠達 150 公尺
覆蓋更大作業範圍,可從遠處安全獲取難以到達區域之資料
精度與資料品質
優異測距與角度精度、低測程噪聲點雲、高品質 HDR 影像
產出高精細度彩色點雲,滿足數位孿生與嚴苛工程檢測需求
表面適應性
提高標準掃描靈敏度
有效降低深色、光亮或反光表面(如金屬管線、船體、車輛)採集難度
系統可靠性
每次掃描自動校準、測繪級自動調平
簡化架站流程,確保每一站資料皆具備高度可靠性(可作為法庭檔案)
環境防護等級
IP55 防塵防水等級、寬廣工作溫度範圍
適應極端天氣與嚴苛工地環境,確保一年四季正常穩定作業
操作與軟體生態
支援平板或機身螢幕一鍵式操作;支援 Trimble Perspective、TBC、RealWorks、Forensics Reveal
外業即時註冊驗證、添加圖文註記,內業無縫銜接分類、建模與專業分析

常見問題 (FAQ)

Trimble X9 如何應對工業廠房或船舶中常見的深色與反光金屬表面?

Trimble X9 大幅提高了標準掃描的靈敏度,專門針對深色或光亮反光表面進行優化,能有效降低這類材質的資料收集難度,確保在管線、儲罐、船體或車輛掃描時依然能獲取完整且低噪聲的點雲資料。

在外業現場作業時,如何確保掃描資料沒有遺漏,避免事後耗時重返現場?

透過搭載的 Trimble Perspective 軟體,操作人員可以在離開工地前直接在現場進行點雲註冊(套合)與資料品質驗證,並能為感興趣的區域添加帶有圖片的註記與邏輯分組標籤,確保在撤離現場前已完整捕獲所有必要資訊。

針對油罐或大型儲槽的定期檢查,Trimble X9 提供哪些專業的分析支援?

Trimble X9 結合 IP55 防護與高速掃描可大幅減少儲罐停機時間,精確記錄罐體垂直度、圓度與完整性。外業驗證後的資料可導入 Trimble RealWorks 儲存罐模組,直接依據 API 標準進行變形分析、計算基本儲罐校準與存檔備案表,並執行二次安全殼容積評估。

掃描後的資料可以與哪些內業軟體銜接進行後續處理?

Trimble X9 具備高度的軟體整合性,外業資料可無縫導入 Trimble Business Center (TBC) 與 Trimble RealWorks 進行自動點雲分類(提取地面、建築、電力線、植被等)與工廠地理參考,亦可導出至其他主流 CAD 軟體進行 Scan to BIM 設計,或匯入 Trimble Forensics Reveal 進行事故調查與 3D 動畫重建。
