全球大企業都在用！如何用 LK 三次元量床正確判讀圖面與解決量測上的問題？
隨著工業發展愈發進步，產品間的精度也隨之精密許多，需要透過更高精度的檢測儀器實現品質控管，因應而生的三次元量測儀器進而加速了整體發展。

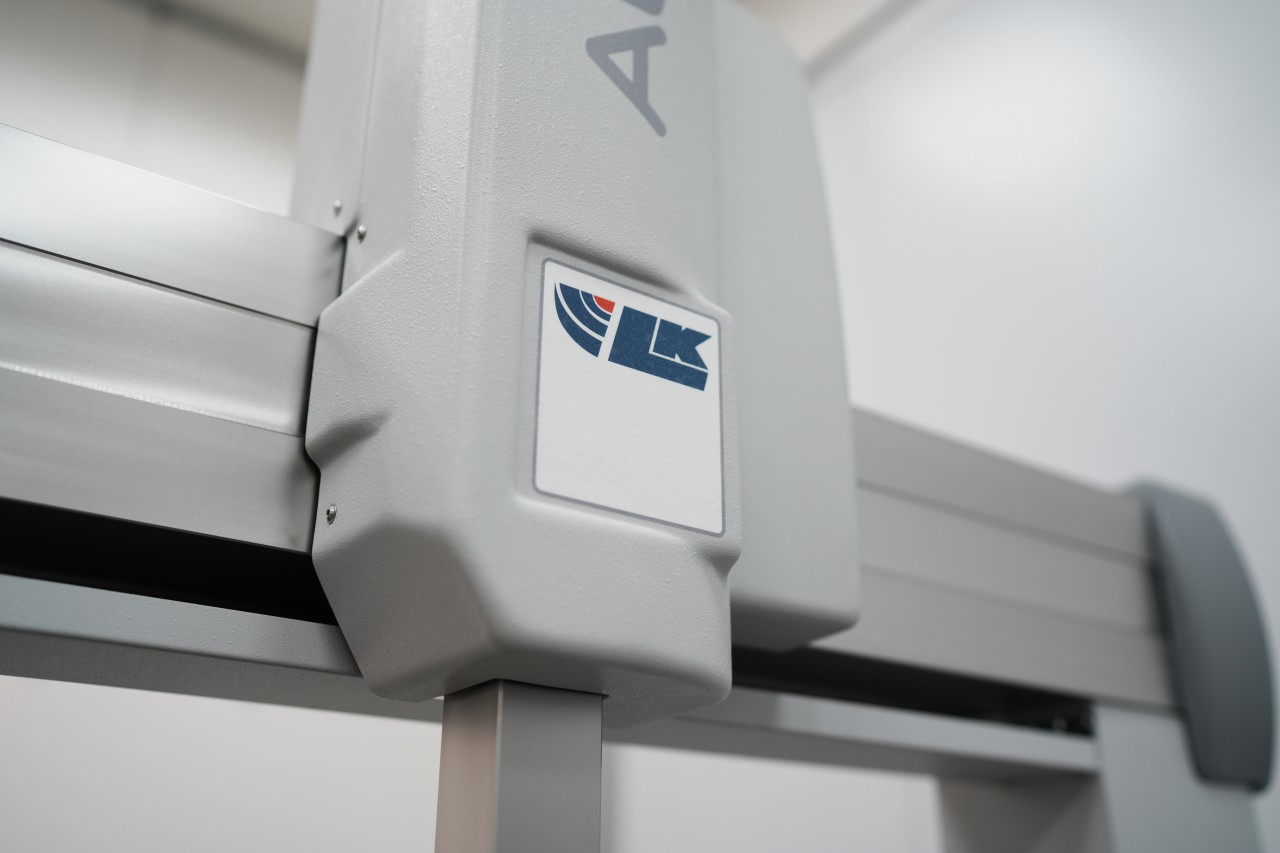

LK Metrology 致力於三次元的開發與軟體上的優化，極大化地提升了人機互動與簡化量測的可能性，在全球各大企業的加持下，於百花齊放的三次元市場中，始終屹立不搖並擁有一席之地。

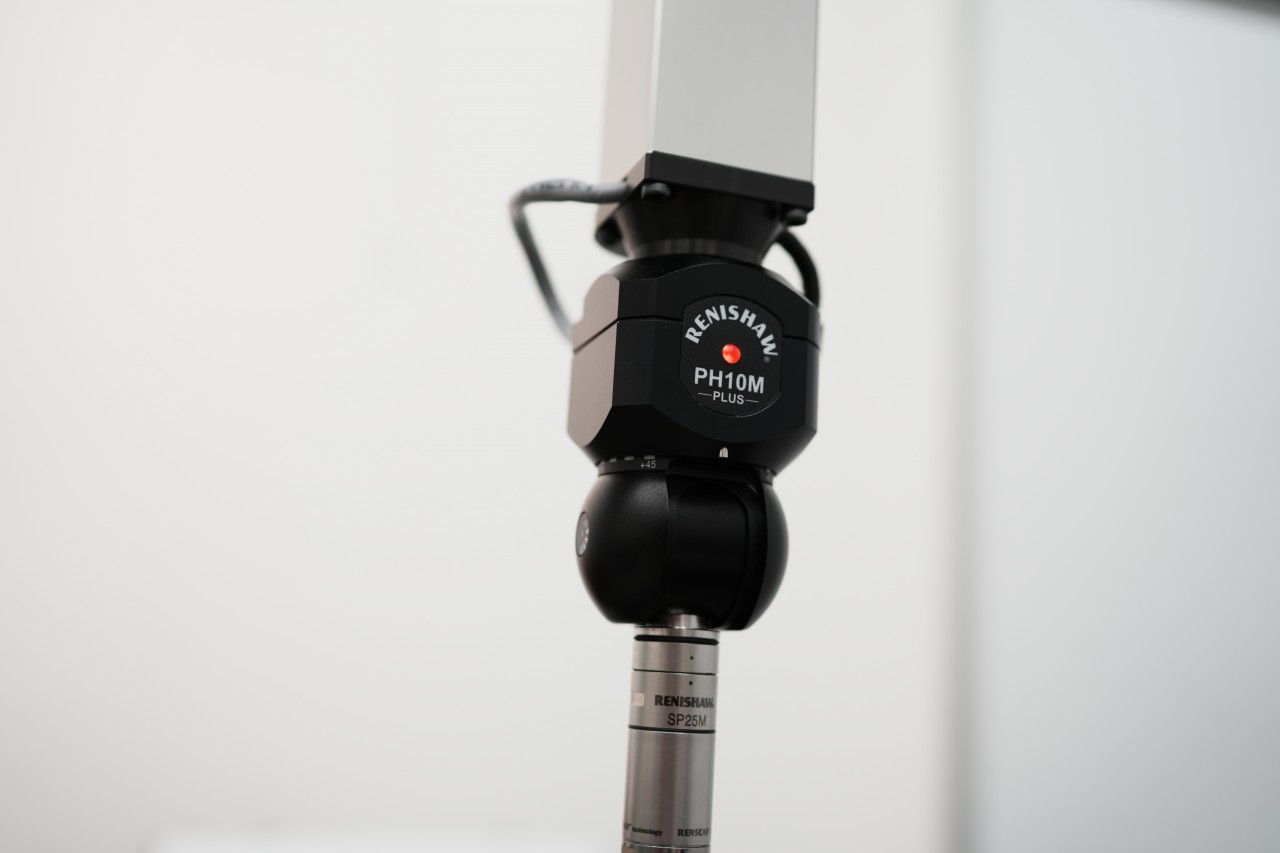

品保部門首重高效能的機器與探測系統，LK Metrology 與唯一五軸測頭系統專家 RENISHAW ，多年不間斷耕耘只為打造出顧客們都滿意的設備，完美符合客戶在量測上的要求。
LK 針對不同需求有兩套三次元的量測程式，第一套軟體是 CAMIO，配合較高精度的 ALTERA 系列，專門負責需要大量計算與量測上相對複雜的工件量測所使用，例如渦輪葉片或是齒輪等零件；第二套軟體是 TouchDMIS，配合機台重量較輕，移動速度較快的 ALTEK 系列，為了幫助客戶更簡單、快速、高效地完成量測，設計成觸控式的介面，便利好上手。
LK 針對不同需求有兩套三次元的量測程式，第一套軟體是 CAMIO，配合較高精度的 ALTERA 系列，專門負責需要大量計算與量測上相對複雜的工件量測所使用，例如渦輪葉片或是齒輪等零件；第二套軟體是 TouchDMIS，配合機台重量較輕，移動速度較快的 ALTEK 系列，為了幫助客戶更簡單、快速、高效地完成量測，設計成觸控式的介面，便利好上手。

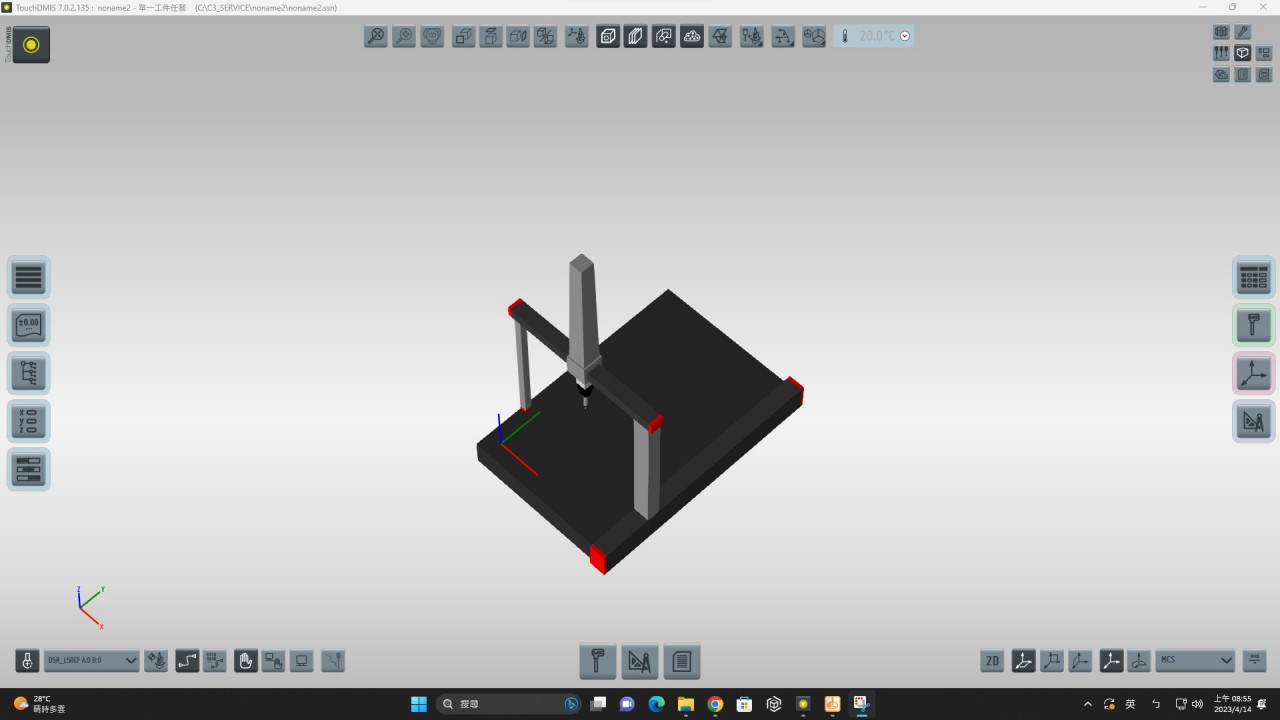

在版面配置上，可以看到大量的 icon 設計，操作者利用手指就可直覺操作軟體量測，幫助新的使用者更快投入產線工作，大大減低了學習方面的曲線進而節省時間成本。

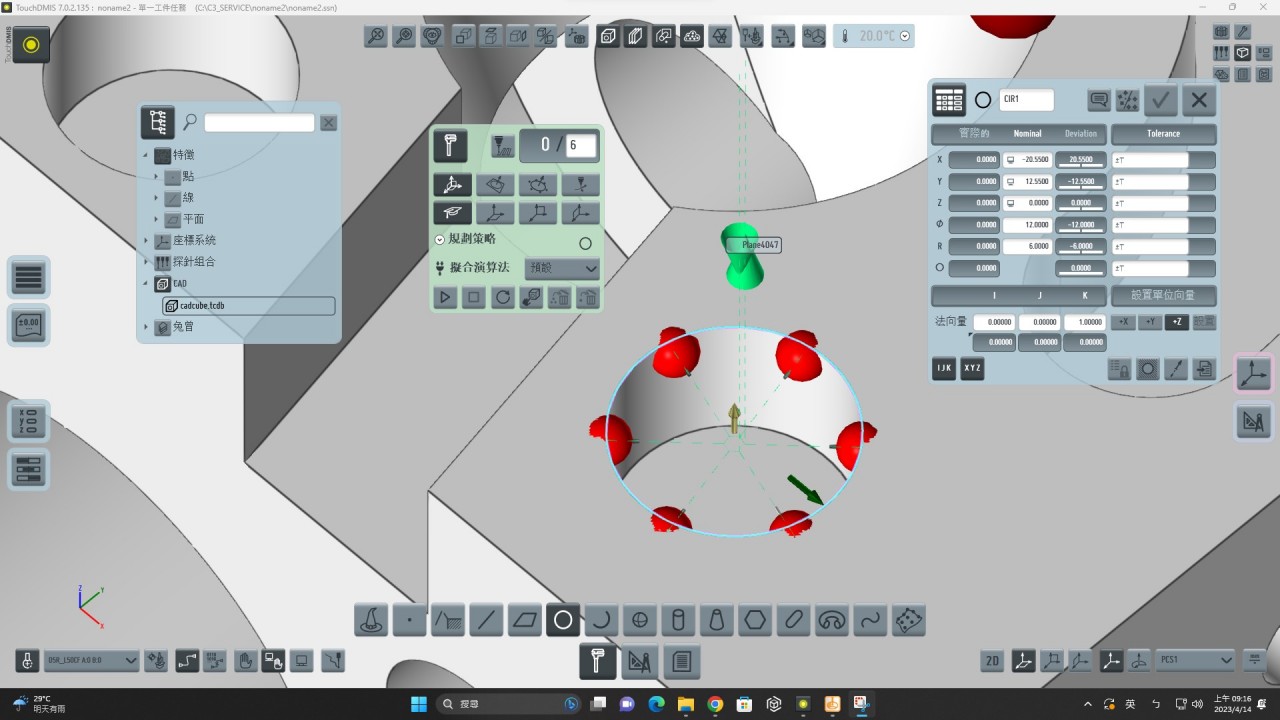

利用 3D 模型在平台定位好後，就能在軟體內知道實際位置落在平台空間中的哪個地方，直接點選元素與想要量測的位置，機器就會自動執行量測動作，智能且便利。
產品設計圖會影響後續製程，如何正確地判讀便至關重要，第一步需先確認出客戶圖面是依照哪個國家標準進行繪製，例如 ASME 的 GD&T 規範、ISO 的 GPS 規範亦或是台灣的 CNS 規範。確認完規範後，再開始去了解規範下公差與符號上所代表的意義。

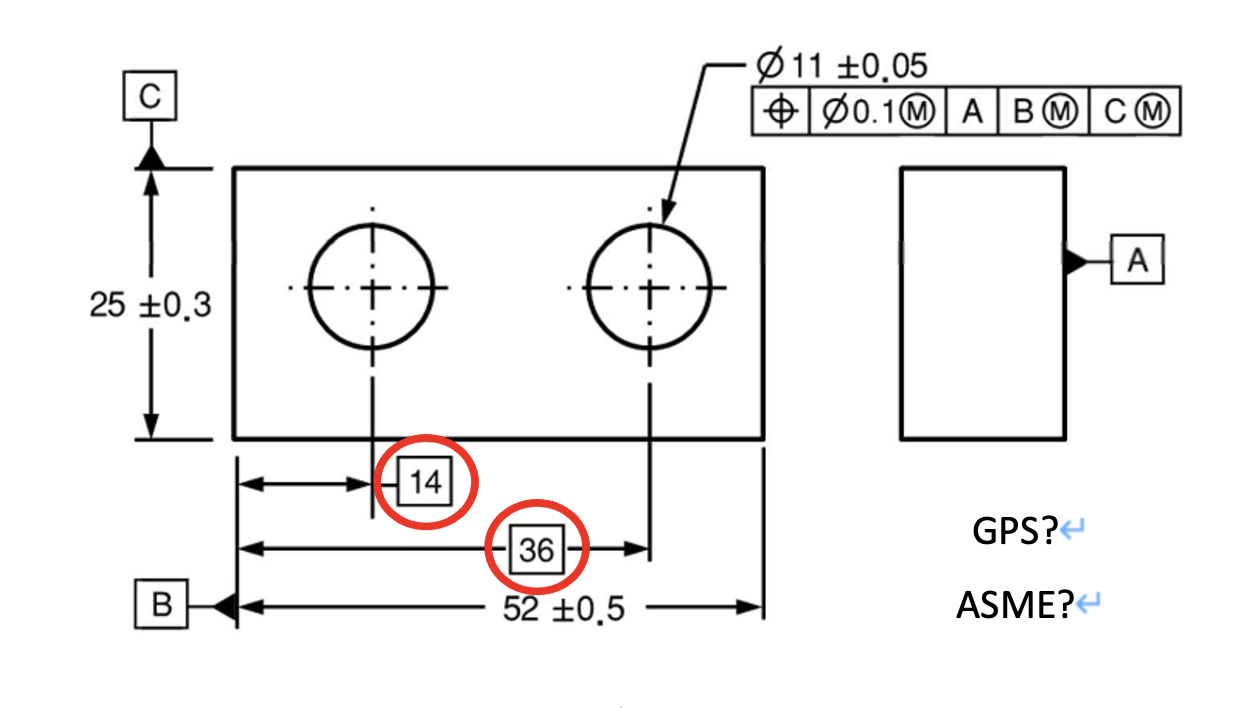

舉例來說，GPS 的理論尺寸與 GD&T 的基本尺寸符號，都是在尺寸的數字上加入方框，看起來完全相同，代表的意思卻完全不一樣。
在 GPS 中是表示名義值、名義方向及名義位置，不需做量測；而在 GD&T 中，意指一個標準尺寸，要求使用者必須要量測距離或角度，要後續進行量測等動作。由此可知如果搞錯了規範，在量測結果中可能會造成極大問題
當知道圖面上應以什麼樣的規範去量測產品時，還必須確認客戶端量測的所有尺寸需求，便於製作專用的夾製具，或透過夾持件固定產品，建立出正確的基礎座標系，便可開始編寫量測程序，達到事半功倍的效果。
舉例來說，GPS 的理論尺寸與 GD&T 的基本尺寸符號，都是在尺寸的數字上加入方框，看起來完全相同，代表的意思卻完全不一樣。
在 GPS 中是表示名義值、名義方向及名義位置，不需做量測；而在 GD&T 中，意指一個標準尺寸，要求使用者必須要量測距離或角度，要後續進行量測等動作。由此可知如果搞錯了規範，在量測結果中可能會造成極大問題
當知道圖面上應以什麼樣的規範去量測產品時，還必須確認客戶端量測的所有尺寸需求，便於製作專用的夾製具，或透過夾持件固定產品，建立出正確的基礎座標系，便可開始編寫量測程序，達到事半功倍的效果。
 |
 |
