如何透過 LK 三次元量床正確建立座標系？

正確的座標系建立對於往後的量測與計算是非常重要的一個環節。當建立好座標系的同時，軟體的座標系統將會從機械座標系轉換為工件座標系統，後續所有動作都會依照其座標系進行計算。


▲圖一	▲圖二

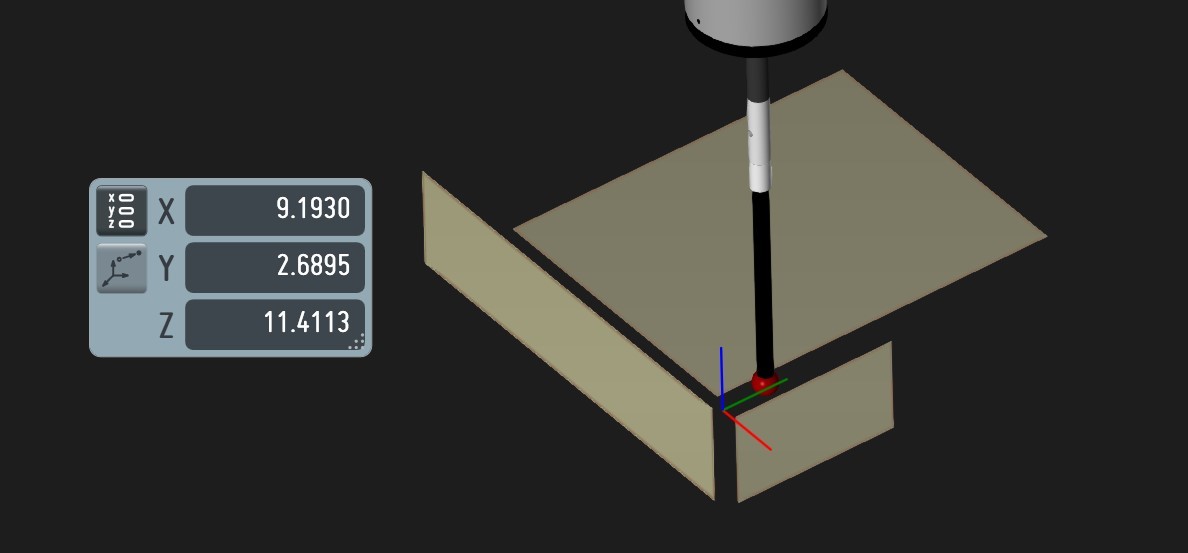

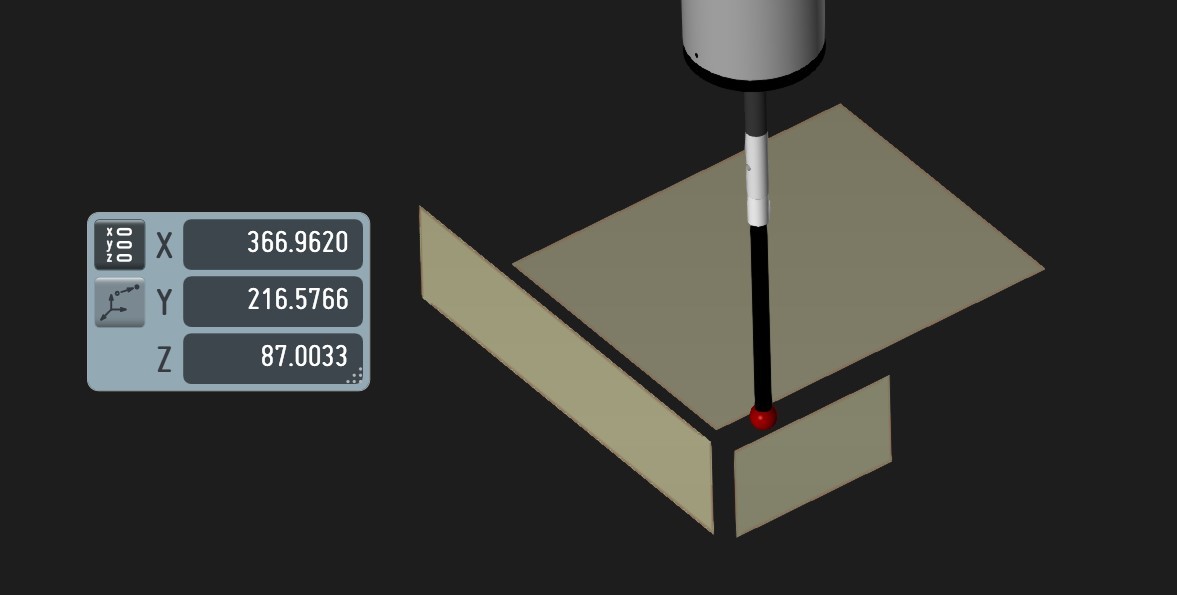

以圖一、二為例，圖一為尚未建立起基礎座標系的情況，可以看到軟體會依照機械座標系計算，當探針沒有動作時的實時位置分別為 X：366、Y216、Z87 的位置；而建立起基礎座標系後，可以發現到 XYZ 的座標位置大不相同。所以需特別注意後續計算必定要在正確座標係上操作，否則很有可能量測出來的答案並不符合預期。


▲圖三

簡單的基本量測對於大多數使用並非難事，但如何讓探針去接觸到們想要的位置需先擁有正確的觀念。
以圖三舉例說明，如何正確觀看基準元素與量測公差範圍的位置呢？

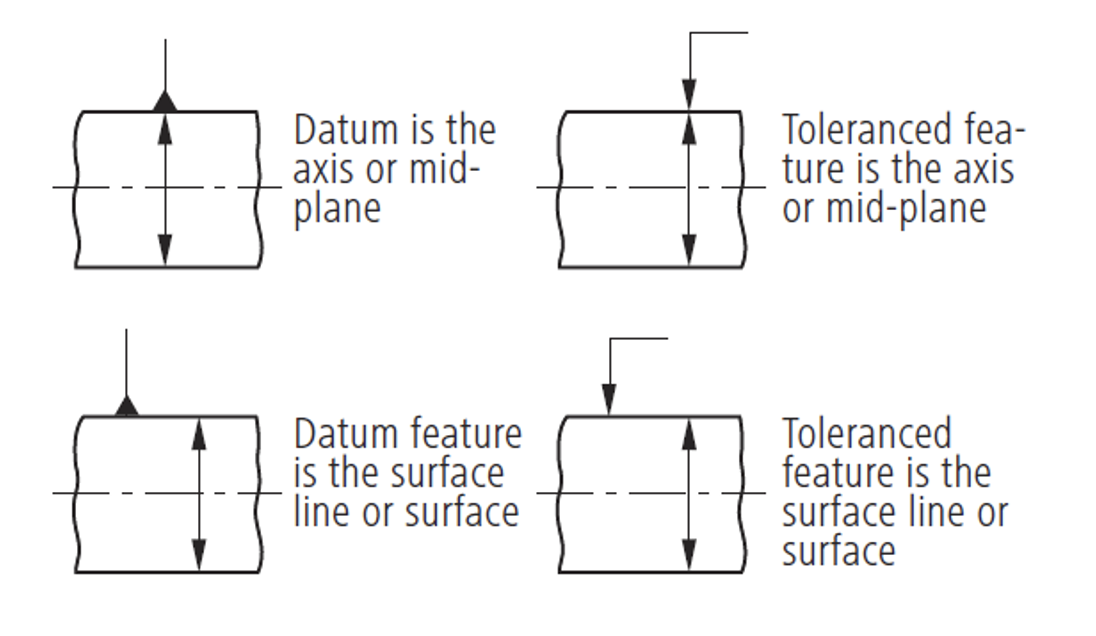

首先分成左半邊與右半邊檢視，從圖三左半邊的符號中可以分辨出是基準符號，基準符號若是對在中心箭頭正上方，即可以確定中心軸線或是中心面就是基準元素；而今天如果沒有對上中心箭頭的話，代表其接觸面的位置，不管是面還是線段都是基準元素的位置。而公差箭頭也是一樣，如果在中心箭頭的正上方，公差就是軸線或中心面；如果公差箭頭不在中心箭頭上方，代表接觸面或線即是公差量測的位置。
但在量測設定上並非都能如此順利完成，在量測尺寸上或許不會出現太大問題，但在使用幾何公差量測時，可能會產生諸多狀況，例如不清楚必須要量測的公差是需要帶入何種公差時，在順序上如果隨便帶入，那公差數值可能會出現不同結果。


▲圖四

為何要依照圖面的基準參考順序建立幾何公差量測呢？

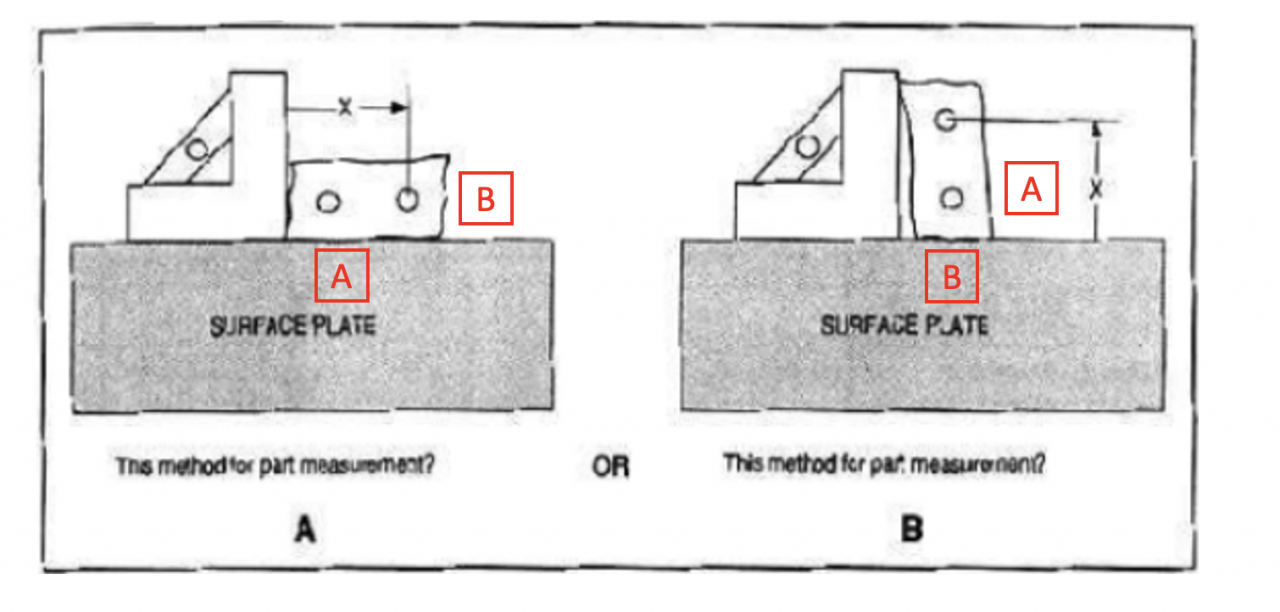

以圖四中說明，對 A 圖而言，先以 🄰 基準當陳靠底面，再帶入 🄱 基準，此時候得到的 X 距離如上述 A 圖所示。
若以 B 圖所示，以 🄱 基準當作陳靠底面，再帶入 🄰 基準時，可以發現 X 距離，A 圖與 B 圖是完全不一樣。
