台灣儀器行為因應不同客戶量測需求,並且提供客戶更好的服務品質,特別採用各項精密量測設備,提供代客量測服務,並在新竹與台灣光電工業股份有限公司合作成立專業展示空間

根據不同產業及各式量測需求,台儀提供客製化的量測服務,讓您享有最專業的量測品質,我們提供以下服務項目:
代客量測:無論是因為預算與自有設備不足、特殊的量測需求或是需要第三方認證之量測結果,台儀皆能針對各式條件配合專業工程師執行儀器操作,協助您取得精確數據,並提供量測報告。
企業內訓:公司須培養量測專業人員,有特殊的量測培訓需求時,我們提供相關訓練課程。
•研討會
•實機展示


▲量測設備

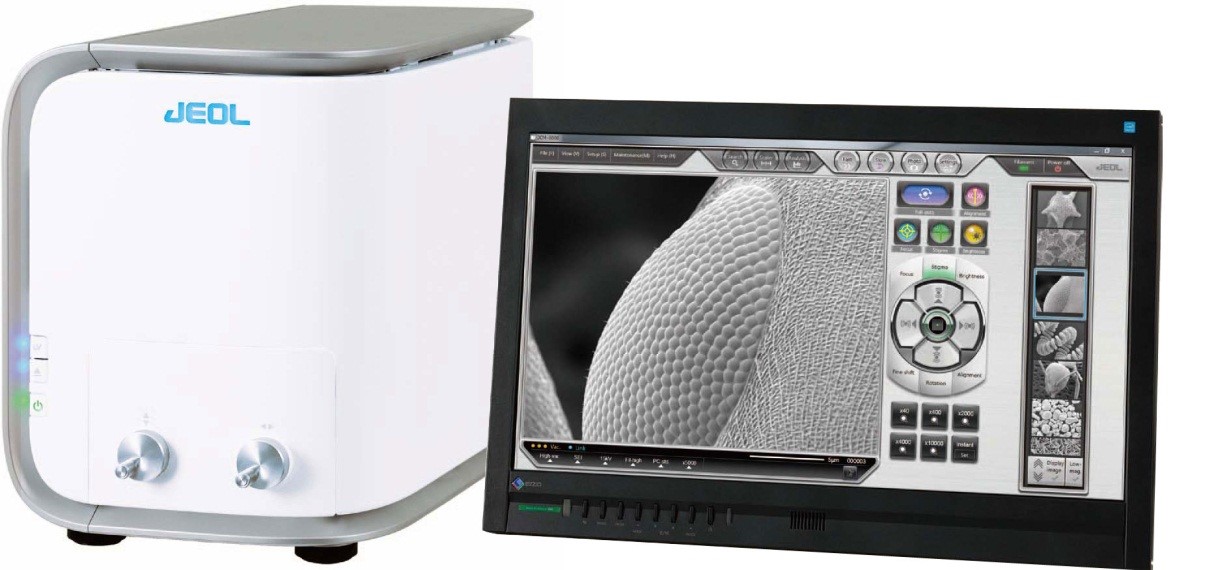

桌上型電子顯微鏡 JEOL JCM-6000 NeoScopeTM

用途:觀察微小奈米結構、元素分析、點分析、線分析、定性/定量分析。
特點:放大倍率最高可達60,000
根據面分析結果能夠
■ 生成彩色定量面分佈圖,每種顏色都代表著一種元
 素的定量值。
■ 分析結束後,只需處理資料就能重建添加元素的面
 分佈圖。
■ 在面分佈圖上指定一定的區域,就能提取該部分的
 譜圖。
■ 疊加元素面分佈圖,確認感興趣的元素在視野的何
 處,它們是如何重疊的。

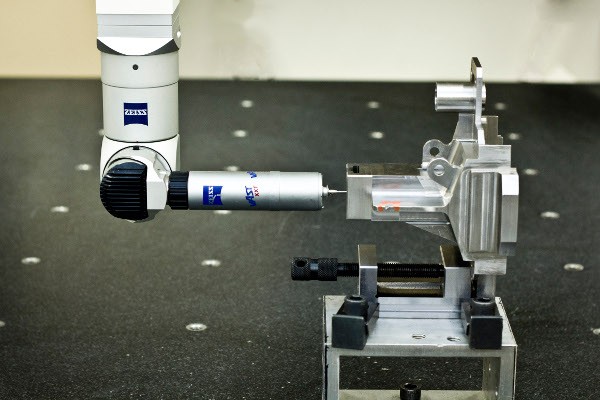

龍門式三次元量床 Zeiss Contura

為了解決客戶零件開發初期,對於精密尺寸的量測的需求,特別引進具有高公信力的ZEISS三次元。並請擁有豐富經驗的技術人員來提供代客量測服務,服務項目包含工件尺寸及幾何公差,三次元的相關規格特性如下:
機型: CONTURA  10166
精度: MPEE  = (1.8 + L/350) um
量測行程: X : 1000 mm   Y : 1600 mm   Z :  600 mm  1463034826.jpg
工件負載: 1500 kg
旋轉系統: 水平旋轉 : +/- 180度   垂直旋轉 : +/- 180度
                      每2.5度一固定點,空間中有共有20736個點位置可量測
掃描式測頭: 同時具有單點及連續掃描量測功能,每秒可取150點,最小可使用探針為0.3 mm

Zeiss全方位三次元量測軟體平台 CALYPSO

從設備、Sensor、軟體整套全都由Zeiss獨立開發,是市面上整合最好的軟體,且從1996年至今每一年度蔡司都不斷的更新且修正,帶來最新、最快速、最人性化的量測軟體。
多個任務,一種工具
不管是手動還是CNC測量,線上還是離線編程,CALYPSO都能應對自如。CALYPSO支持多探頭測量,相容蔡司推出的所有探頭和測量功能。

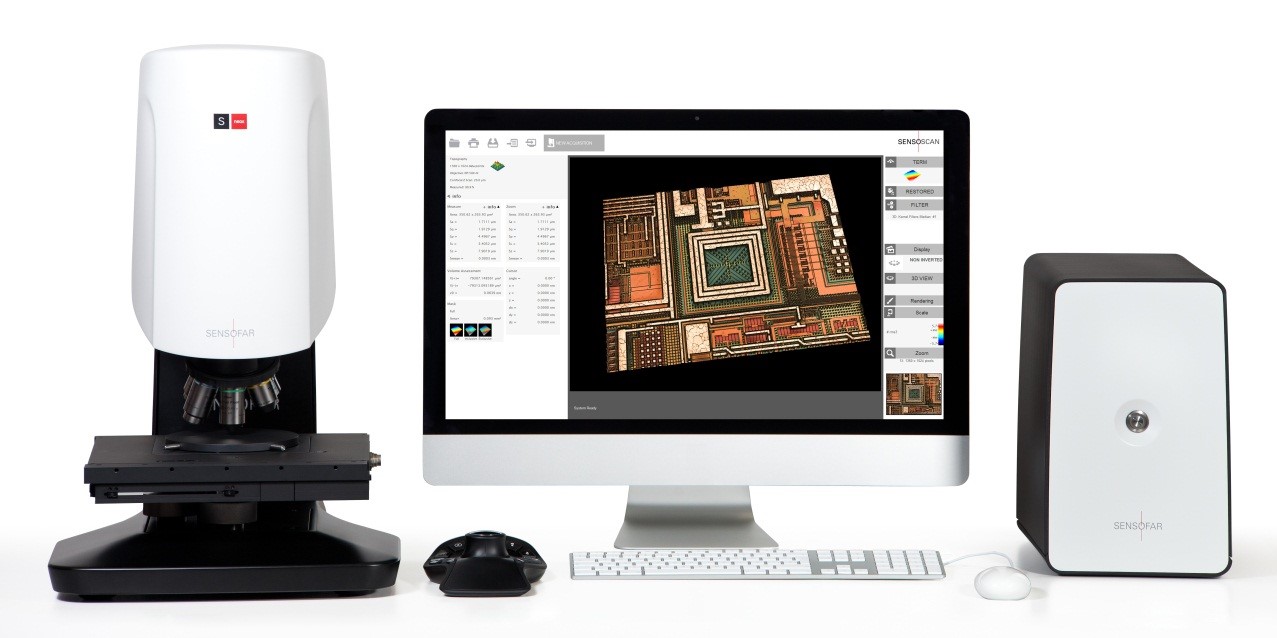

Sensofar S neox非接觸3D光學顯微鏡

主要量測功能:粗糙度、微小高度差、微米到奈米等各式尺寸。
3D光學輪廓儀與經驗豐富的掃圖專家,有效率地節省您的寶貴時間,讓您看到真實的3D影像。
適用產業: 奈米級結構表面、太陽能產業、LED藍寶石基板、光電產業、IC封裝產業、半導體產業、平板顯示產業、模具、非球面等
垂直解析度: 1nm
量測行程: 100 X 70 mm(XY) 40 mm(Z)
物鏡組: 共聚焦:20X  NA:0.45  WD:4.5mm
共聚焦:50X  NA:0.80  WD:1.0mm
共聚焦:150X  NA:0.95  WD:0.2mm
干涉:10X NA:0.3 WD:7.4mm
干涉:50X NA:0.55 WD:3.4mm
掃描環境: 大氣下
成品提供: 量測報告(原始數據 影像圖檔)
MEASURE
區域:1.27 x 0.95 mm
Sa= 10.098 nm
Sq= 26.271 nm
Sp= 1772.61 nm
Sv= 1867.36 nm
Sz= 3639.97 nm

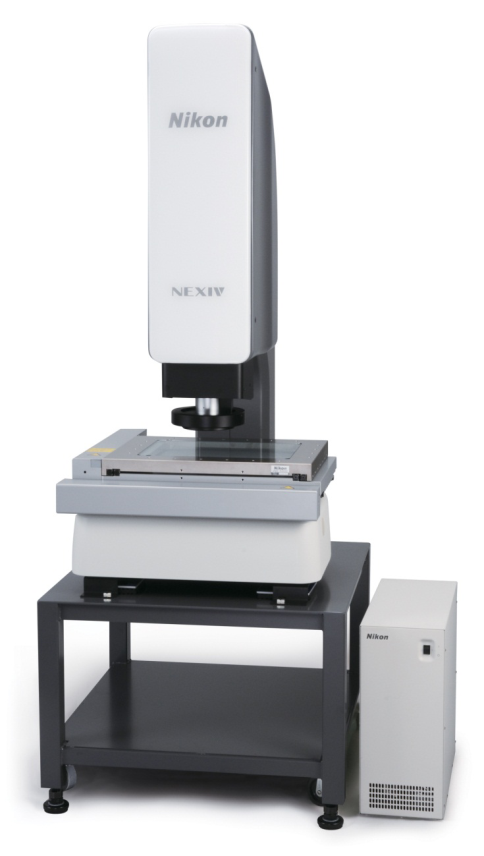

CNC影像自動量測儀 Nikon NEXIV VMZ-R 4540

應用領域:
適用於中等尺寸零部件和對載物台上的多個工件執行序列測量。
Type1~3:中型尺寸PCB、衝壓鈑金件等
Type4/TZ:300mm晶圓、300mm探針卡等
TypeA:中型尺寸機械零件、塑膠模製件等
量測項目
1.舉凡長、寬、直徑、距離等各項尺寸量測需求
2. GD&T (正位度、平行度、垂直度、平面度等)需求
量測行程
X:450/Y:400/Z:200 (mm)
量測精度
EUX,MPE EUY,MPE : 1.2+4L/1000 µm
EUXY,MPE : 2.0+4L/1000 µm
EUZ,MPE : 1.2+5L/1000 µm
平台載重
MAX 40 Kg

半導體封裝/PCB/LED檢測 Nikon XTV 160 非破壞性穿透式檢測系統

越來越多的產業抱怨,當辛辛苦苦經過幾十道製程所製造出的產品,由於不同的缺陷導致失敗。要找出原因卻非把產品破壞、切割、鑲埋再做顯微分析,或者SEM檢查不可。浪費成本、浪費時間(至少得花半天),切割(磨)一不小心就把缺陷破壞了。
現在,X-ray CT可以在不破壞產品的前提下,幫您快速且精確的解決以上困擾。而且已經廣泛的應用在半導體先進封裝/PCB/LED產業中。針對越來越精密的產品,X-ray可以透視產品的內部,觀察和檢測產品內部的狀況和缺陷,但是只是2D的影像,如果產品是由很多層堆疊起來的,那每一層的影像全部都會呈現在同一個畫面中,造成辨識的困難。因此透過X-ray CT (Computer Tomography)電腦斷層掃描就可以解決這樣的困難,CT可以建立整個外觀和內部的3D影像,也可以逐層的觀察每一層的缺陷狀況,更能幫助我們了解產品內部真正狀況缺陷、尺寸。以下為實際應用的個層面:

電子萬能材料試驗機 FMS系列

FMS系列萬能材料試驗機可適用於諸如醫療設備、塑膠、包裝、紡織、造紙、橡膠和電子等行業。可以完成拉伸、壓縮、彎曲、剝離、剪切、剝插力、蠕變/鬆弛的檢測需要。

代客量測服務計費一覽表

服務項目
費用
Zeiss Contura
龍門式三次元座標量測系統
第1小時 5,000元,第2小時起 3,000元
一次租用5小時,可享95折 / 一次租用10小時,可享9折
Nikon VMA自動量測儀
第1小時 4,000元,第2小時起 2000元
Nikon VMZ-R自動量測儀
每小時 6,000元,第2小時起 3000元
JEOL JCM6000桌上型電子顯微鏡
每小時 4,000元,第2小時起 2,000元
Nikon X-Ray XTV 160CT非破壞性穿透式檢測系統
每3小時 12,000元,第4小時起 3,000元,最低量測時數:3小時
Nikon SMZ800N高級立體顯微鏡
每小時 1,000
Nikon LV 150N金相顯微鏡
每小時 1,000
Nikon MM400L工具顯微鏡
每小時 1,000
Starrett F1000n材料試驗機
每小時 1,000
備註
以上均以以量測總時數計價
除X-Ray CT外,其他產品最低量測時數:1小時
