帕克工程公司工程公司 升级大型零部件的加工和測量能力

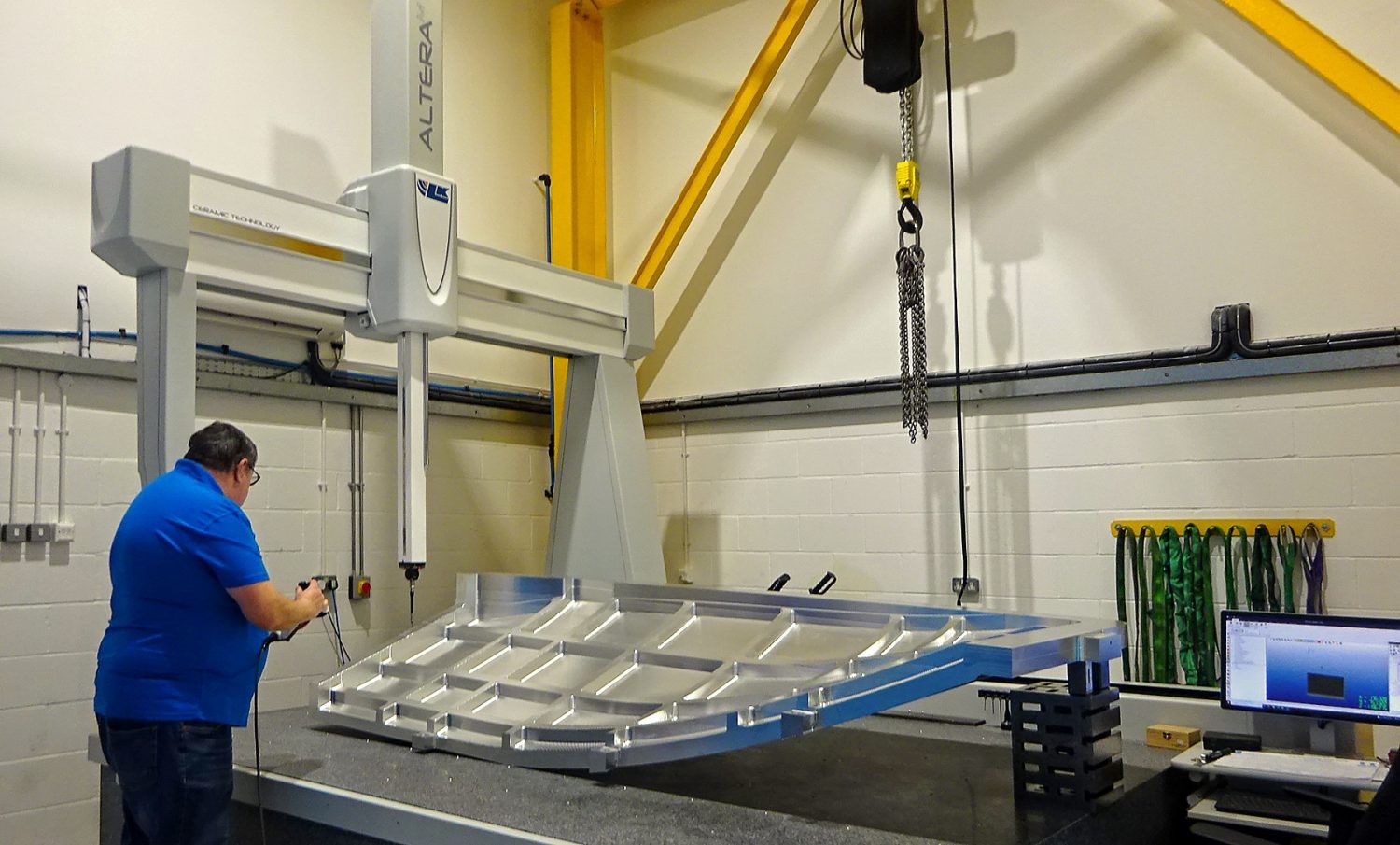

帕克工程公司的品保經理威爾·里夫斯（WillReeves）使用 LK ALTERA M 30.20.15 CMM 測量鋁型自由形表面配件。

位於 Stalybridge 的帕克工程公司大幅增加可以機械化，和後續使用坐標測量機測量的部件大小（CMM）。 繼 2022 年初安裝的兩台新機器，一台由西班牙製造的 Correa Fox50 五軸加工中心，具有 5.0x 3.25 x 1.6 m 的工作容器，比以前最大的機器大了約 16%，另一台 ALTERA M 30.20.15 CMM 3.0 x 2.0 x 1.5 m軸承由 LK Metrology 在英國城堡唐寧頓建造。與以前由帕克工程公司運營的三台 LK 機械中最大的機械相比，提供了兩倍的測量容量。

帕克工程公司是海德集團在英格蘭北部的工具部門之一，專注於航空、核、國防和汽車領域的工具和配件的設計，製造，組裝和認證，對於處理大型部件習以為常。還提供分包機械加工服務。當有人需要尋求投資新技術以提供更大的容量時，往往希望在“黃金標準”的 CMM 平台上檢查更大的零部件，而不是依賴便攜式測量系統，這些系統可能具有更大的測量容量，但精準度通常較低。

帕克工程公司公司在 20 世紀 90 年代中期首次遇到 LK，當時購買了一台 10 年的 G80K，容量為 2.5 x 1.5 x 1.2m。該機器的性能加上 LK 在維護設備機械方面的優秀支援，同時提供控制和軟體升級的能力，促使幾年後購買了另一台 LK CMM - 2.0x 1.0 x 0.8m G80C。兩者都為公司自身生產的配件和工具檢驗奠定了基礎，也為不斷成長的分包客戶進行測量服務。

量測部門於 2007 年透過隸屬於 LK 的 Metris 添購新的 LK INTEGRA 10.10.8，測量體積為 1.0x 1.0 x 0.8m，用於小型、公差嚴格的航空航天部件和工具的品保控制。

帕克工程公司的所有活動當時都在 Reddish, Stockport 工廠，2021 年下半年轉移到海德集團在 Stalbridge, Cheshire 的大型工廠。在此過程中決定升級加工及測量技術和能力，其中包括新增一個更大的機器取代兩個較舊的 CMM。經理威爾·里夫斯研究了其他潛在的 CMM 供應商，但由於他對 LK 機器的可靠性和 LK 團隊提供的優秀服務的長期經驗，他認為沒有理由改成其他品牌。

他說：“事實上，這個過程只是為了強調 LK 的聲譽，並強調我們首選他們作為供應商的信任。 事實上，它是英國製造商是額外的優勢，因為這意味著如果需要，工廠本地的深入工程專業知識對我們來說是必要的。“

與 LK 的討論很快確定了要安裝的新坐標測量機 ALTERA M 30.20.15 的理想尺寸。 里夫斯表示：“ALTERA M 的速度和精度的提高是一大賣點，它比我們之前的CMM的速度快6倍，精度提高216%，我們也很高興擁有整體佔用空間更小，但有更大準確性的 CMM。 這得歸功於頂級的 LK 機器設計融合了最先進的材料和技術。“

在日常操作中，ALTERA M CMM 對大部件進行檢測時，公差通常為±50μm，但也足夠精確地測量 10 µm 區域內的較小零件。無論公差為何，LK 的 CAMIO 軟體應用程式及易於使用的操作頁面，允許在線或離線生成 CNC 程式用於批量檢查，特別是當有 CAD 模型情況下，能進一步減少檢查時間和成本。

Reeves 先生評論道：“在大部分的工作中，我們大約有 50% 到 60% 的時間可以利用 CAD 模型，剩下的時間是圖紙進行作業， 然而，我們鼓勵客戶提供 CAD 模型，因為能大大減少編程過程中人為錯誤的風險。“

他總結道：“LK 的 CAMIO 軟體能自動生成全面的報告來節省時間，我們可以將其發送給組件的客戶。 文檔的專業增加了我們提供的服務的專業性。新的量測平台比 G80K 和 G80C 加起來的效率高得多，而且更精準。 和 INTEGRA 一起，不只能協助輔助我們的量測，還能協助解決客戶的需求。“
