Trimble 3D 雷射掃描應用實例

保障波士尼亞的通訊穩定：使用 3D 雷射掃描儀檢測通訊基地台



過去兩年中，GBM 公司開始更頻繁利用雷射掃描，加速並最佳化波士尼亞與赫塞哥維納全境的基地台的檢測，使客戶能夠更好地管理和監測基地台的結構完整性。

專案背景


位於波士尼亞與赫塞哥維納的 GBM 公司由於勇於跳出傳統測量框架，正快速在地區內崭露頭角。該公司由專業測量師本雅明·梅西奇（Benjamin Mešić）於 2019 年創立，是一家專注於基礎設施技術工程的測量公司。這家只有 13 名成員的年輕公司繼續承接更大及更複雜的專案專案
GBM 公司的首席技術員和測量工程師斯拉維卡·馬蒂奇（Slavica Matić）認為，公司的迅速成功要歸功於其解決問題的心態和對先進技術的投資。她解釋說："我們從事不同的專案；我們喜歡挑戰"

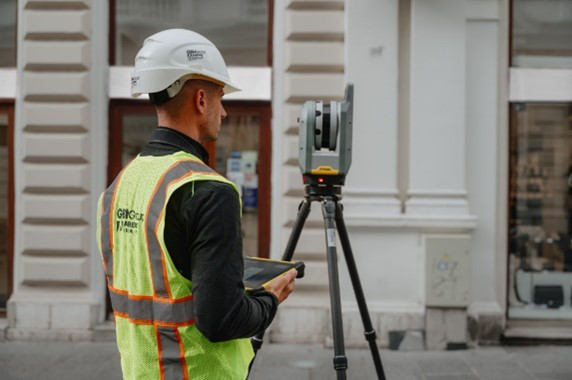

 2021 年該公司成為該國僅有的兩家擁有雷射掃描的公司之一，擁有 Trimble X7 3D 雷射掃描儀，以及 Trimble RealWorks 點雲內業軟體。
馬蒂奇表示："在第一天收到掃描儀和後處理軟體，第二天我們就投入了工作"
該公司最初採購原因是為了保存古蹟。馬蒂奇說："一開始 3D 雷射掃描為我們的文化遺產提供記錄、研究、監測和分析的機會，我們掃描並建模一些古堡和幾座建築，還創建一個混凝土結構的 3D 模型以支援建築的維護。"
去年應用的範圍擴展到隧道，最近則是輔助維護和檢測基地台。波士尼亞最大通訊公司最近基地台檢測專案，清楚展示雷射掃描的強大應用。


應用於基地台檢測專案


GBM 公司在專案第一個階段中的任務，是檢測分佈在波士尼亞與赫塞哥維納全境約 70 個基地台結構，大多數位於山上或深入森林中，使用傳統測量方案難以到達。
馬蒂奇說："當我們拿到該專案時，客戶想知道我們將如何收集數據，以及是如何呈現數據感到興趣，但對最後結果不是非常確定，因為掃描的方式在波士尼亞並不常見。"

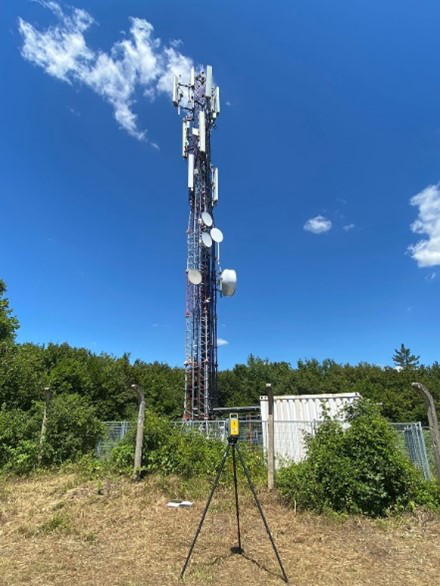

為了開始對每個塔進行掃描，測量團隊放置控制點以確保點雲位於指定的坐標系統中。“當掃描儀工作時，我們使用 Trimble R10 GNSS Rover 測量控制點，整個數據收集過程大約需要 30 分鐘進行設置和數據的收集。“
雖然波士尼亞是一個小國家，但前往每個塔仍需花費相當多時間，"有一天，我的同事開車行駛 1,000 公里，僅為了掃描 5-6 座塔，所以設備的可移動性和易用性對我們來說非常重要。"


除了掃描速度外，馬蒂奇表示她和她的團隊還喜歡掃描儀的自動校正功能，該功能會自動進行測量級別的水準校正，以及 Trimble Registration Assist 的自動拼接功能。
通過掃描獲得的數據，Trimble X7 可以快速有效地收集大量的影像和掃描數據，不再因數據沒有收集完全的問題而需要再次前往現場重新作業。
馬蒂奇解釋說："從一個塔移動到另一個塔時，現場檢視拼接的能力非常有幫助，通過在現場使用 Trimble Perspective，我們可以立即看到是否有不正確的地方，幾乎所有的事情都可以在現場完成。我們只需要在辦公室進行一些檢查，點雲數據就可以使用了。"

客戶滿意的成果


一旦掃描完成後進行後續處理，GBM 公司將點雲以標準格式和坐標系統發送給客戶，有了這些數據，客戶可以對塔結構和相鄰物進行狀況評估，以幫助他們進行維護和改進計劃。

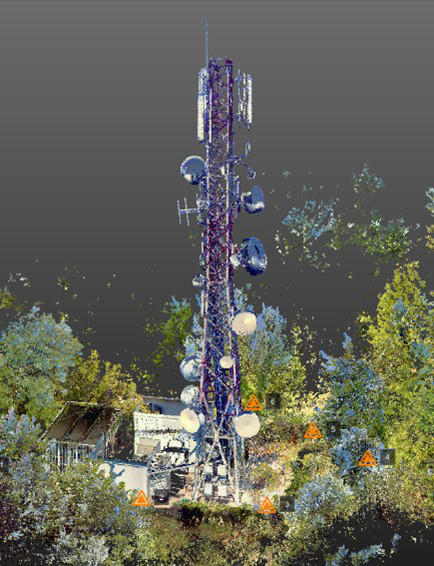

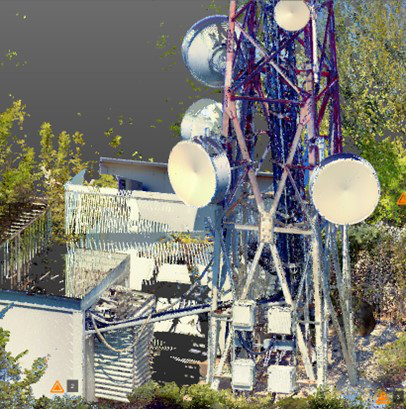

雷射掃描技術為客戶提供多方面的好處，能夠識別潛在的危險並檢測塔的結構完整性，雷射掃描的三維點雲成果可以反映出肉眼不可見的損傷和變形，並隨著時間變化進行監測，此外，這些數據還可以監測施工是否與設計圖有所差異。


GBM公司深信，於2023年雷射掃描將持續作為公司服務擴展的重要設備。該技術不僅減少了通訊塔檢測的時間和成本，還能讓測量人員能夠深入檢查那些難以抵達或具有潛在風險的區域，進一步提升了為客戶提供的服務品質。

文章來源：https://geospatial.trimble.com/en/resources/customer-story/keeping-bosnia-connected-tackling-cell-tower-inspections-with-laser-scanning
