3D GPR 在基礎建設與 UXO 探測的應用

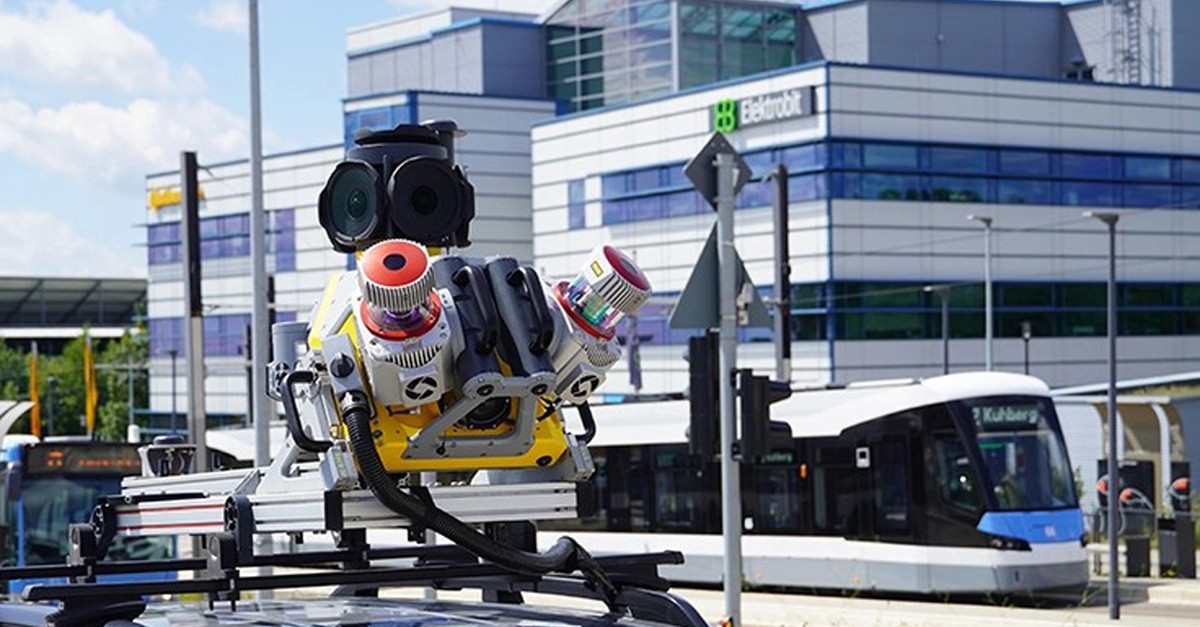

Trimble MX90 行動測繪系統 + 3D GPR 車載式透地雷達

隨著城市建設日益密集，地下空間安全與完整性成為不可忽視的關鍵議題。從道路底下空洞檢測、地下管線老化監測，到橋墩基礎穩定性檢測，這些隱藏的風險往往是災害的前兆。傳統檢測方式不僅耗時費力，更難以全面掌握地下結構真實狀況。


圖片來源（圖左）：https://www.kontur.tech/products/air
圖片來源（圖右）：https://geospatial.trimble.com/en

Trimble MX90 與 GPR 的整合優勢

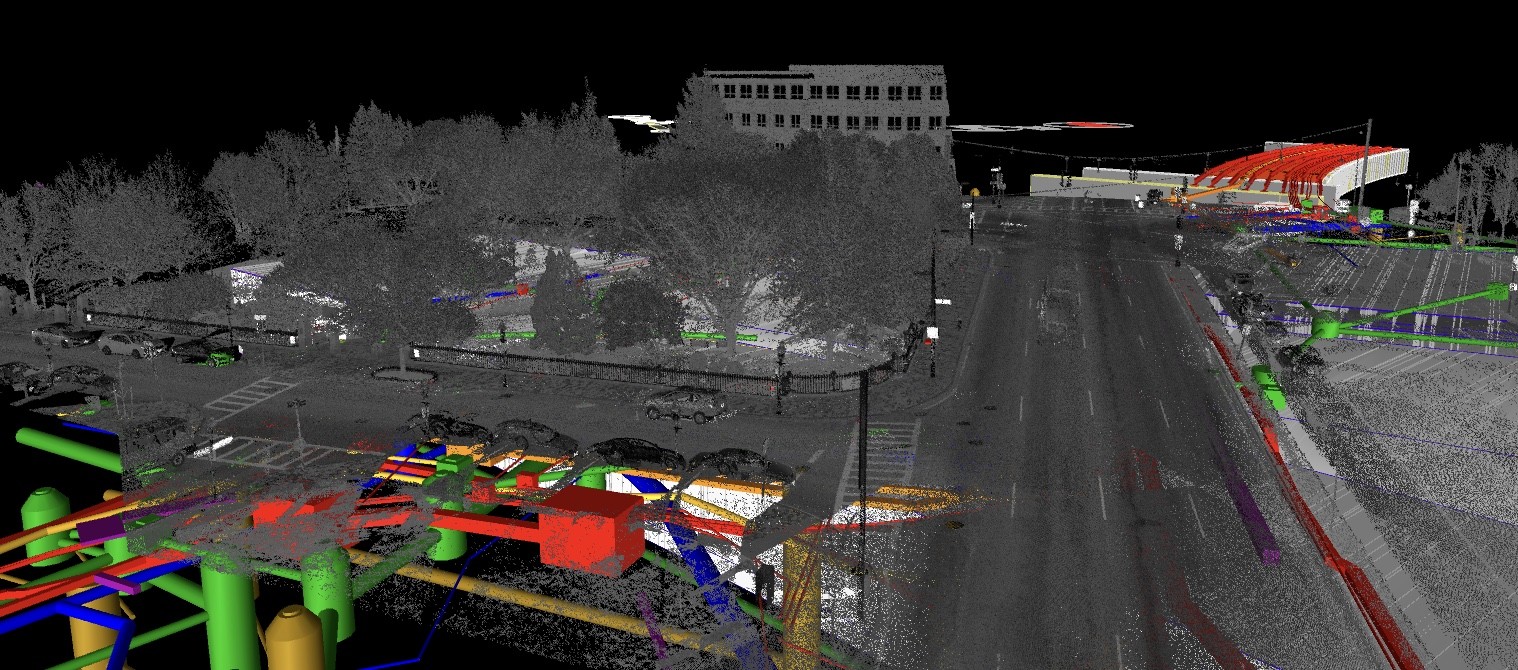

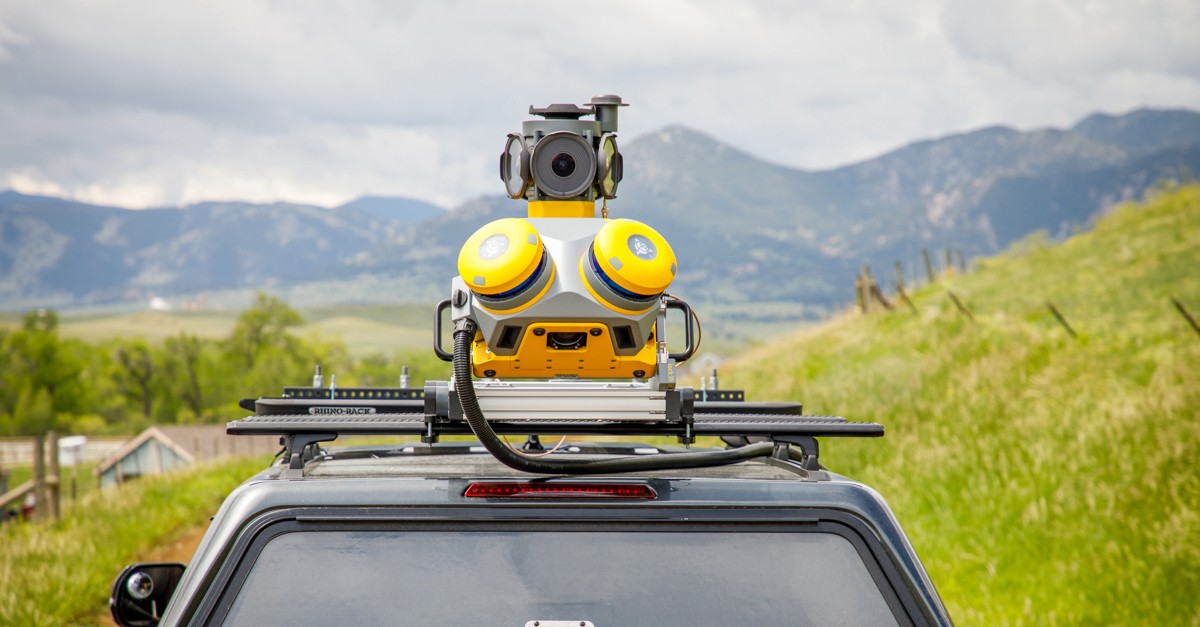

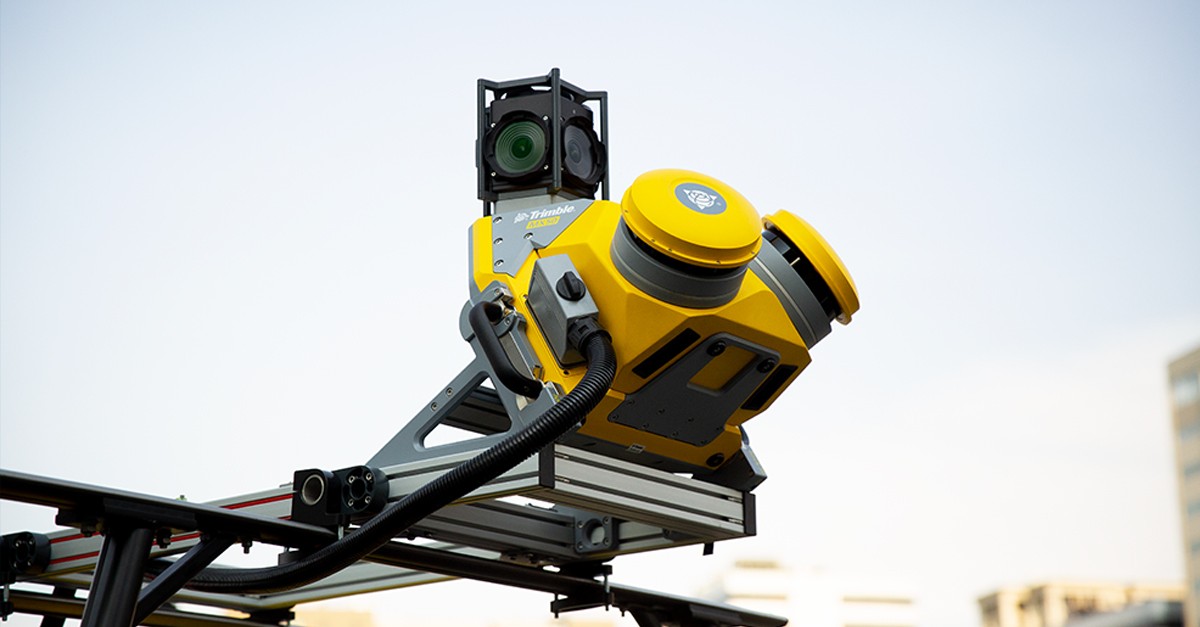

Trimble MX90 搭載高精度 GNSS 定位與多鏡頭影像系統，能同步擷取地表環境與三維空間資訊，並與 3D GPR 透地雷達數據 完美整合，提供地上與地下的全貌視角。
透地雷達 (Ground Penetrating Radar, GPR) 利用高頻電波掃描地下，能夠非破壞性檢測土壤、混凝土與岩層中的異常結構與空洞，即時生成地下結構可視化圖像，協助工程人員快速判斷潛在風險。


圖片來源（圖左）：https://www.kontur.tech/technology
圖片來源（圖右）：https://geospatial.trimble.com/en

應用範圍包含：
• 道路維護檢測
• 橋梁檢測
• 隧道安全評估
• 地下管線探測
• 考古調查
• UXO 未爆彈探查

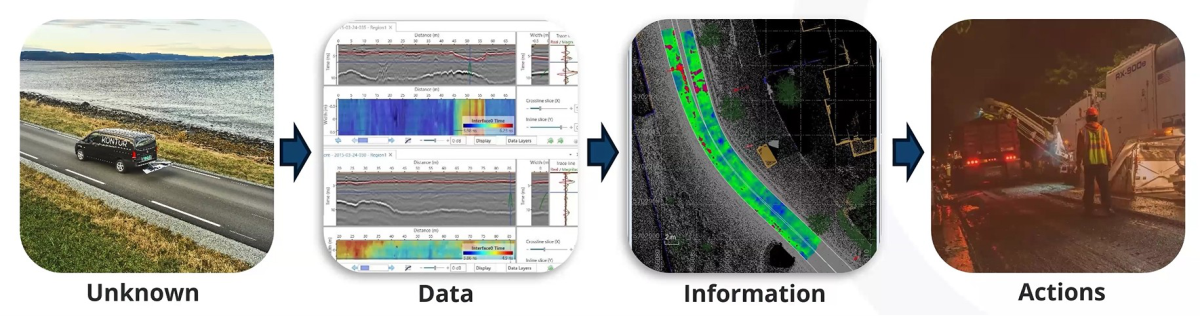

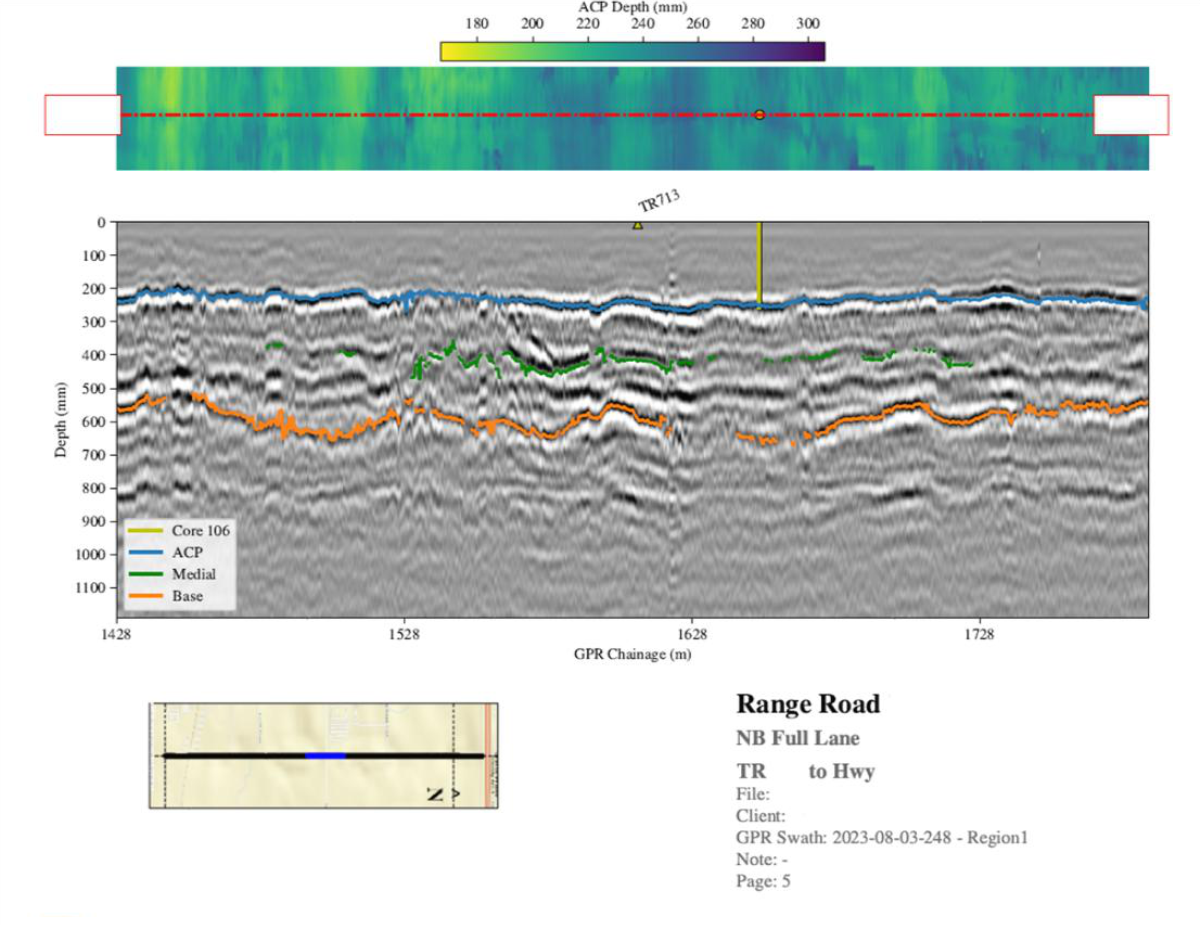

同時搭配 AI 軟體分析功能，可大幅提高大型 GPR 專案數據處理效率，並支援雲端協作與成果報告輸出，讓決策更快速、更有依據。


圖片來源：https://www.tetratech.com


圖片來源：https://dgtassociates.com/12387-2

3D GPR 透地雷達系統

台灣儀器行特地引進 3D GPR 透地雷達系統，讓您「看見地表之下的真相，守護每一段通行的安全」。


Trimble 行動測繪系統技術規格

Trimble MX90   • 相機：72 MP   • 雷射頻率：600 kHz、1 MHz、   2 MHz、2.5 MHz、3 MHz、3.6 MHz   • 掃描速度：500 次/秒   • 精度：3 mm   • 最大射程：475 m（有效測量速率 300 kHz）

Trimble MX60   • 相機：72 MP   • 雷射頻率：1,000 kHz、2,000 kHz   • 掃描速度：200 或 400 次/秒   • 精度：2.5 mm   • 最大射程：   1,000 m（150 kHz），   120 m（2,000 kHz）

Trimble MX50   • 相機：30 MP   • 雷射頻率：320 kHz、960 kHz   • 掃描速度：240 次/秒   • 精度：2.5 mm（30 M）   • 最大射程：80 m

GPR 掃描方式與應用場景

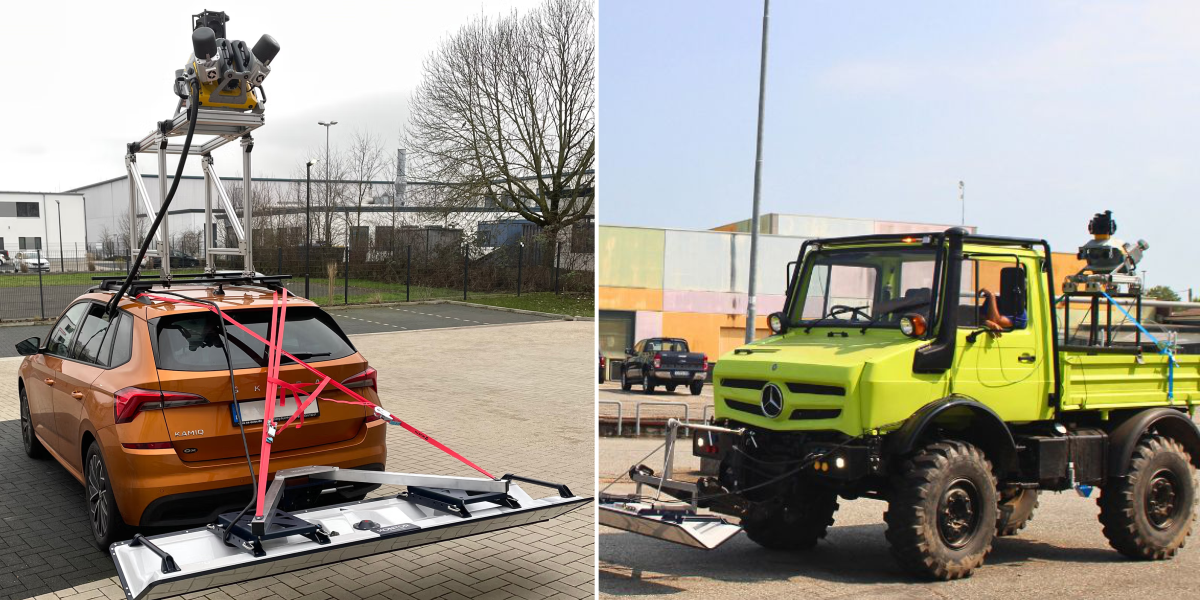

上空掃描
• 頻率範圍：30~4,500 MHz
• 頻道數量：40
• 有效掃描寬度：3 m
• 適用：道路檢測、機場跑道、鐵路巡檢
• 優勢：高速掃描、無須接觸地面

透地掃描
• 頻率範圍：30~1,500 MHz
• 頻道數量：8
• 有效掃描寬度：1.32 m
• 適用：地下管線探測、隧道檢測、考古調查
• 優勢：深度穿透力強

地面掃描
• 頻率範圍：30~4,500 MHz
• 頻道數量：28
• 有效掃描寬度：2.1 m
• 適用：橋面檢測、公用設施監測、UXO 未爆彈探測
• 優勢：高解析度、應用多元
