Calypso應用小技巧之內孔回退距離的設置

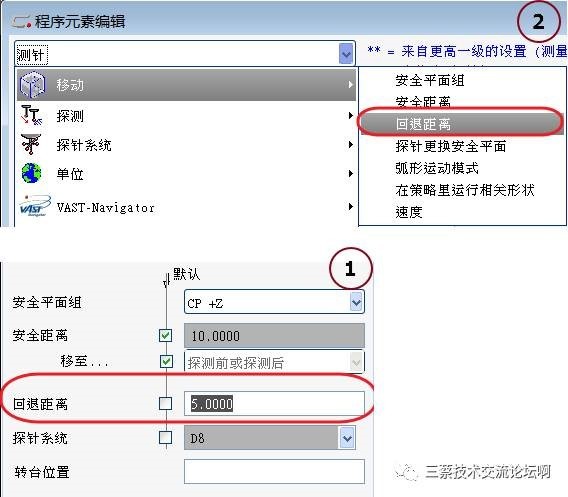

Calypso程式中實現元素的自動測量,安全參數是一定要合理設置的。我們說的安全參數,就是安全平面,安全距離和回退距離。關於如何進行設置回退距離,常用的兩個地方:元素策略裡的“安全設置”以及“程式元素編輯”。

注意兩點:第一僅針對內孔;第二 回退距離預設“勾選”狀態。 如果進行了手動修改,也就不再是預設“勾選”狀態,上述情況不再適用。如上圖中情況,就不滿足。

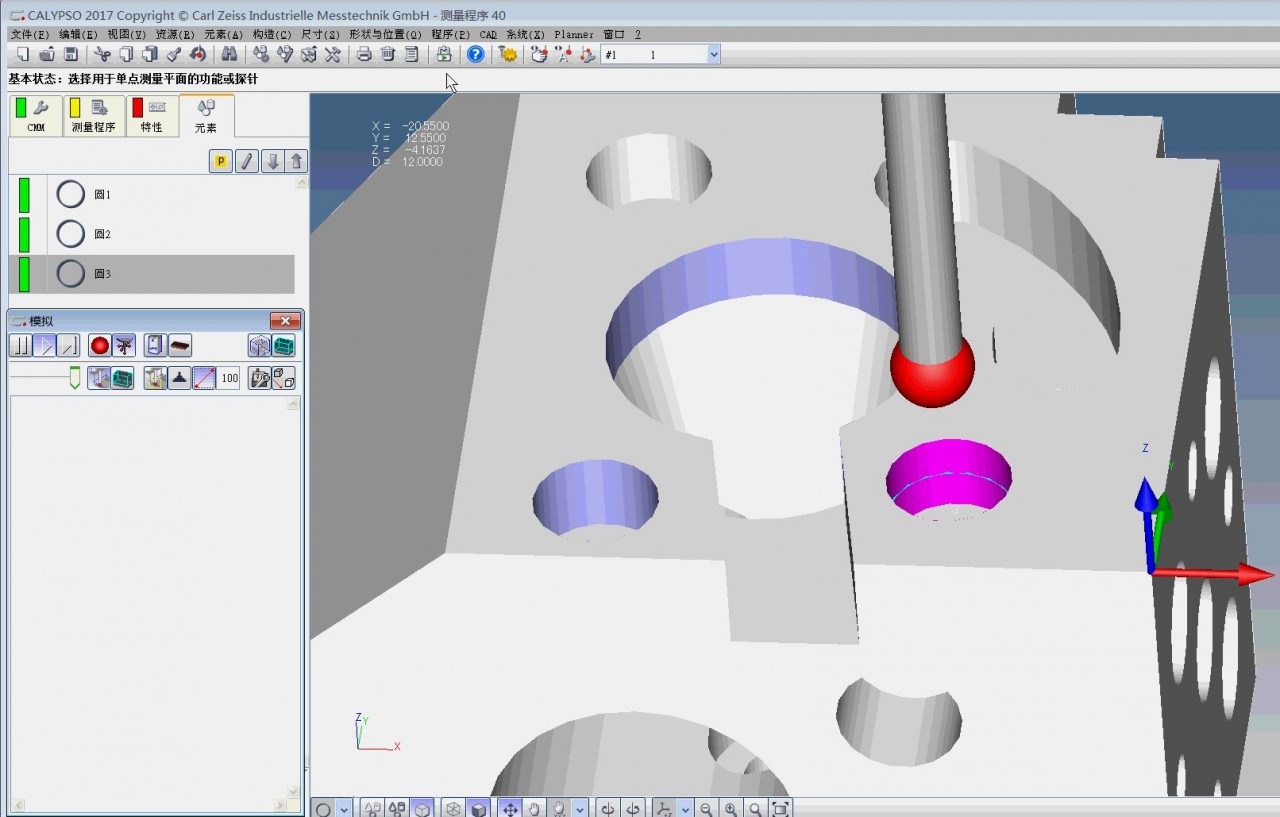

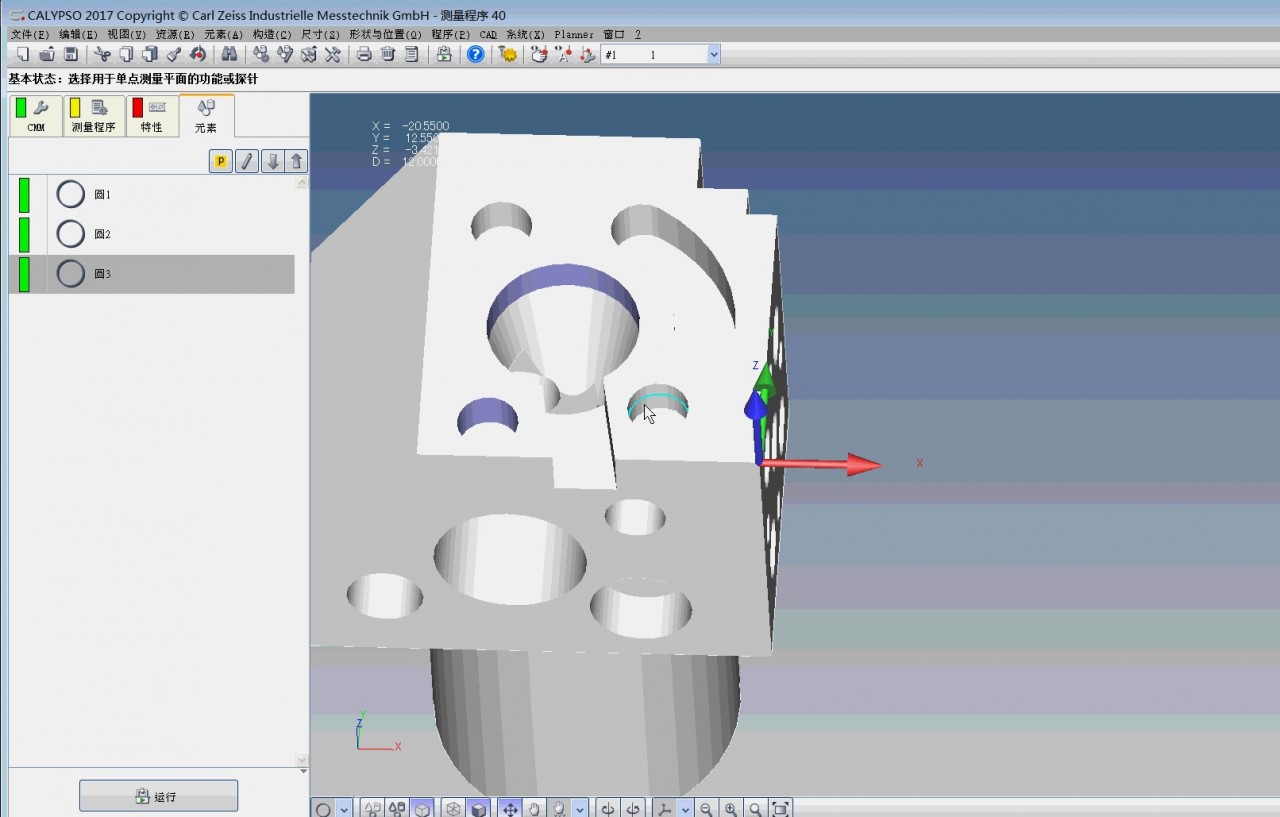

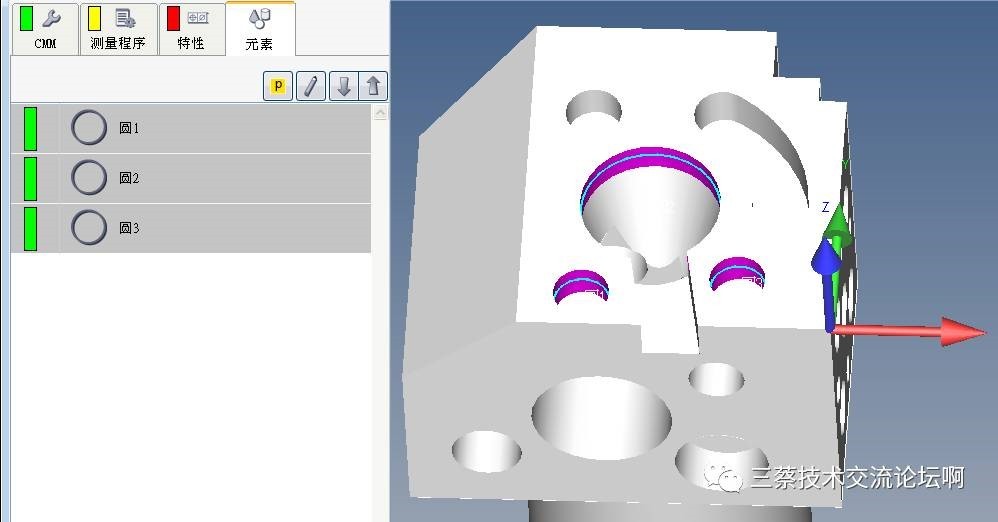

下面通過Calypso離線類比模擬軟體示範一下:在教學件上測量了3個孔,如下圖所示。其中兩個小孔圓1和圓3的直徑是12mm的。

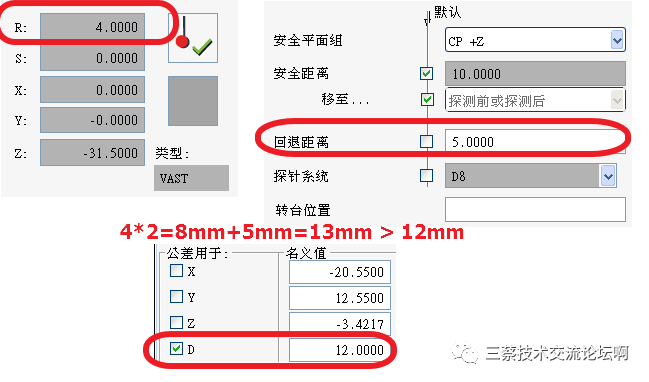

當前選擇的探針直徑是8mm(半徑4mm),回退距離為5mm。那麼8mm+5mm=13mm超出了直徑,測量會發生碰撞。

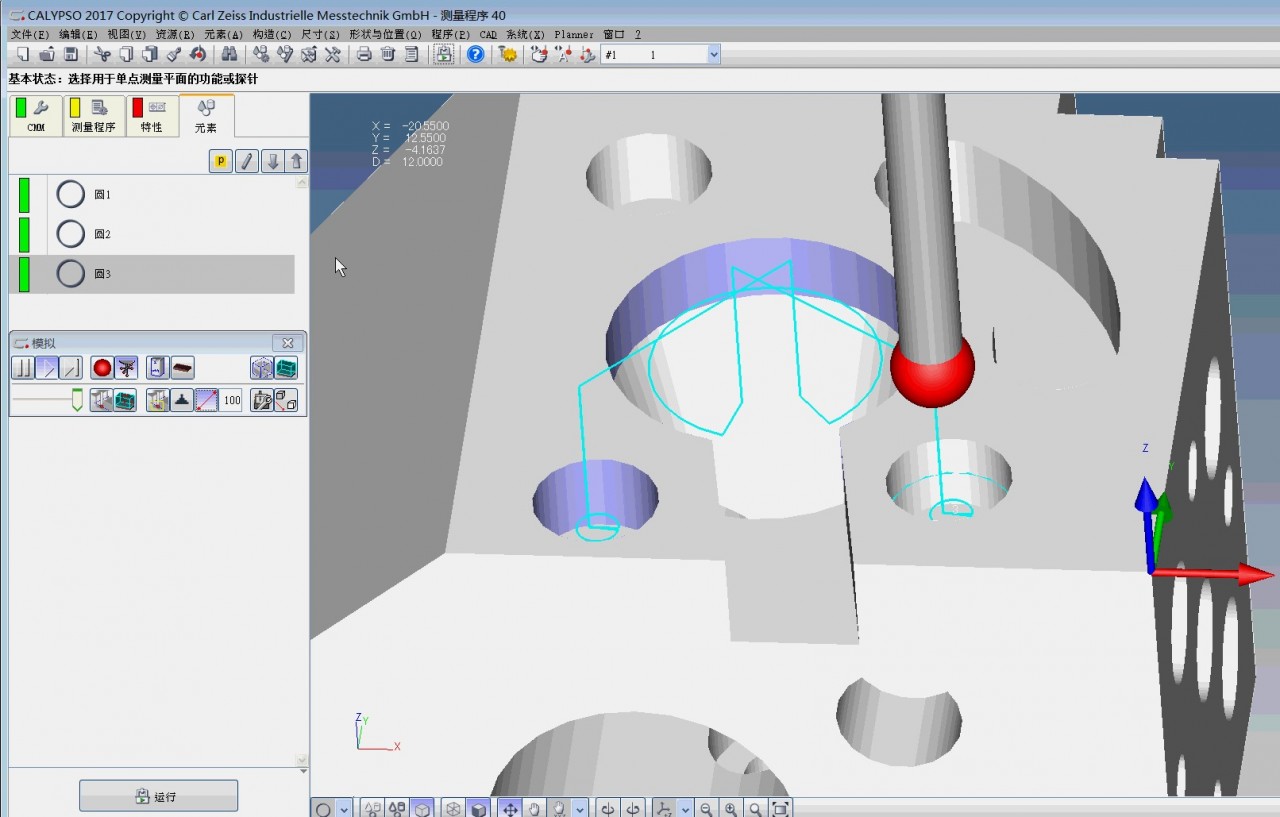

預設狀態下的自動判斷功能,是為了避免部分情況下(比如調試過程中,遺漏了部分內孔的參數設置)可能發生的碰撞。
