Trimble 隧道解決方案

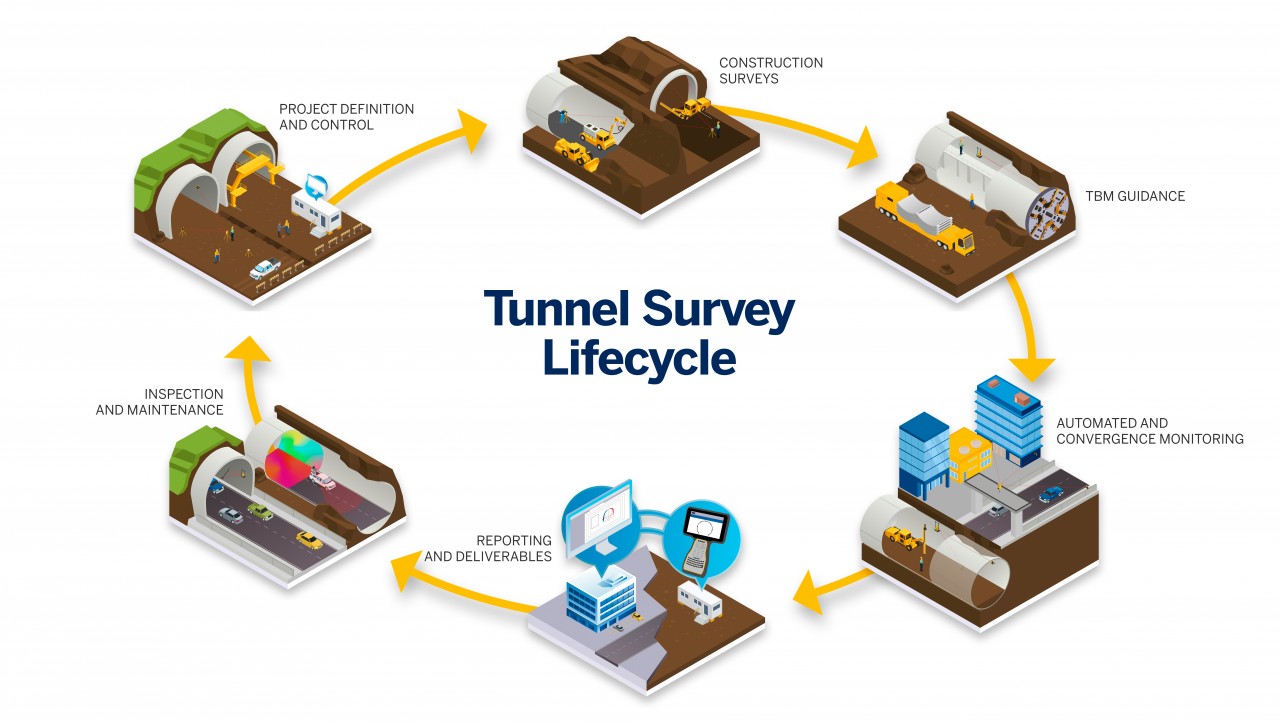

Phases Lifecycle Full Graphic.jpg
Trimble 的隧道解決方案為隧道專案中的各個階段,提供了最有效率並且可靠的測繪工作流程,從前期的專案規劃、隧道施工勘測及隧道鑽掘機導引,到後期的自動化監測、報告與成果交付、檢測與維護等階段。





Phase 1_Tunnel Graphic_Isometric_Project Definition.jpg
計畫探勘與規劃
隧道開挖前的施工設計依靠的是可靠且精準的數據收集,現在的資料收集利用高效能的GNSS與全站儀技術可以提供設計師與工程師3D的地形點資料。

堅固、準確與可靠
Trimble機器人全站儀使用靜音的MagDrive技術,讓設備能在最惡劣的環境中(如:灰塵與溼氣)正常運作,並可提供高達1或0.5秒測角精度的機型選項。
Trimble GNSS設備提供設計師與工程師精準的3D地形坐標,為隧道工程設計提供可靠度與耐用度。

測量數據整合
Trimble Business Center內業軟體能整合Trimble或第三方系統的全站儀、水準儀和GNSS的數據資料。

嚴謹的數據平差
利用Trimble Business Center的網形平差與處理功能來控制隧道導線網,增強隧道開挖方向的信心。

推薦使用設備
全站儀:Trimbe S系列機器人全站儀、Trimble SX10掃描全站儀
GNSS:Trimble R12i GNSS接收儀
軟體:Trimble Business Center 隧道模組、Trimble Access 隧道模組

Phase 2_Tunnel Graphic_Isometric_Tunnel Construction Surveyor.jpg
隧道施工勘測

噴射混凝土和隧道襯砌質量控制

Trimble的機械人全站儀和掃描全站儀,可以透過在執行噴射混凝土和隧道襯砌檢查時的,自動化數據收集來減少現場作業時間,此外,使用Trimble Business Center隧道模組可以為客戶提供詳細的報告,用來驗證隧道設計與施工。

高效,準確的隧道開挖測量
使用Trimble Access 的隧道和S系列全站儀為施工人員提供有效的放樣和挖掘定位。一旦開挖完成,自動化的竣工剖面可減少人員的人工工作量,並提高隧道施工效率。

推薦使用設備
全站儀:Trimbe S系列機器人全站儀、Trimble SX10掃描全站儀
掃描儀:Trimble X7 3D雷射掃描儀
軟體:Trimble Business Center 隧道模組、Trimble Access 隧道模組

Phase 3_Tunnel Graphic_Isometric_TBM Guidance.jpg
TBM導引

驗證隧道段設計
使用Trimble X7雷射掃描儀,在安裝隧道牆面之前掃描與驗證,確保它們符合設計公差。

導引系統的測量
Trimble機器人全站儀精準可靠的特性可以協助到TBM (全斷面隧道鑽掘機)的導引系統。

推薦使用設備
全站儀:Trimbe S系列機器人全站儀
軟體:Trimble Precision SDK、Trimble Access 隧道模組

自動化監測
隧道整合報告
使用Trimble Access 監測模組可控制全站儀自動完成多組控制點測量。在辦公室使用Trimble Business Center 的監控模組可以產製位移報告,向工程師提供數據,確保隧道符合適當的公差。

自動位移檢測
Trimble 4D Control系統提供了自動的位移檢測,當有嚴重的位移發生時,可以即時通知設定人員,以保護民眾,工人和周圍基礎設施的結構安全性。

推薦使用設備
全站儀:Trimbe S系列機器人全站儀
GNSS:Trimble Net R9 Ti-M GNSS 參考站接收儀
軟體:Trimble 4D Control 系統、Trimble Access 監控模組

Phase 5_Tunnel Graphic_Isometric_Reporting and Deliverables.jpg
數據成果與報告

提供隧道勘測數據
使用Trimble Business Center向客戶提供有關隧道施工進度、噴射混凝土質量、隧道竣工位置的詳細報告。

現場即時產製數據報告
使用Trimble Access 隧道模組於外業及時產製數據報告,可以保持施工過程順暢。當需要進行其他分析時,Trimble Business Center可以使用Trimble Sync Manager將數據傳輸給辦公室的團隊成員。

推薦使用系統
軟體:Trimble Business Center 隧道模組、Trimble Access 隧道模組
雲端:Trimble Clarity、Trimble Sync Manager


Phase 6_Tunnel Graphic_Isometric_Inspection and Maintenance.jpg
檢測與維護

詳細的檢測調查
Trimble 3D雷射掃描儀和全站儀可以收集豐富詳盡的3D檢測數據,以及現有隧道基礎設施中可能存在的結構缺陷,使管理人員能夠做出明智的決策。

高解析度數據收集
Trimble 的車載測繪系統提供隧道內部結構的高解析度掃描與影像,為工作人員提供了一個定位和管理隧道的工具。

推薦使用設備
掃描儀:Trimble SX10掃描全站儀、Trimble X7 3D雷射掃描儀
車載測繪:Trimble MX9 車載測繪系統
軟體:Trimble Business Center 隧道模組、Trimble Access 隧道模組、Trimble MX
