3D 雷射掃描儀於儲槽立面垂直度分析

點雲及設計模型比對

3D 雷射掃描可以完整重建掃描物件，最大特點是不論現場環境的光源及複雜度，可達到精度高、速度快的表現，並可將實景物件進行逆向三維的模型重建，透過後處理軟體 Trimble Realworks 點雲處理軟體，來進行設計模型與現場掃描成果的比對。

但使用者在外業使用 3D 雷射掃描時，常碰到兩大問題：

• 掃描儀本身重量太重在搬運及作業上費時費力。
• 掃描檔案後，需要再導入到內業專業點雲軟體進行拼接後處理。若掃描規劃不完善，某些區域資料如果有遺漏，就需要再返回至現場掃描將資料補齊，無形中增加人力及時間成本。

解決方案

Trimble X7 智能掃描儀包含電池體積僅 5.8 公斤且配置專用背包讓使用者在運送攜帶上都非常便捷。
掃描儀採用全新技術讓使用者在操作上更簡單，大幅度提升作業效率，搭配 Trimble Perspective 軟體支援，使用者可在掃描完現場就完成影像的拼接，這將大大減少後處理的時間與返回現場補測的額外時間及人力成本，後續再將點雲資料依據需求，導入至 Trimble Realworks 進行場景的重建以及使用設計模型來進行分析及比對。
除此之外還具有自動定平、自動校準等功能，將掃描工作的流程提升更高層次，數站或數百個掃描測站的專案，Trimble X7 都能勝任。

實際範例

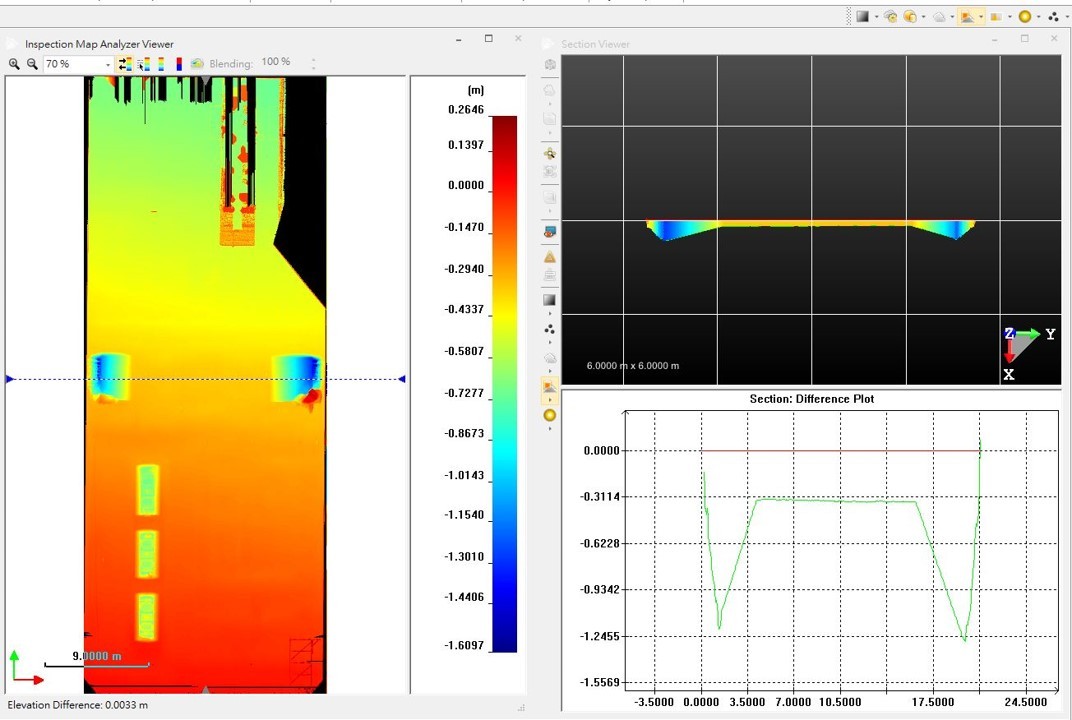

在本次範例中，使用者除了使用雷射測距儀進行牆面量測外，也使用 Trimble X7 進行 3D 掃描並將點雲導入至 Trimble Realworks 中使用比對工具，透過基準面的模型設置進行垂直度的分析，使用斷面檢測可依據高度進行詳細的檢測並可將檢測成果輸出。

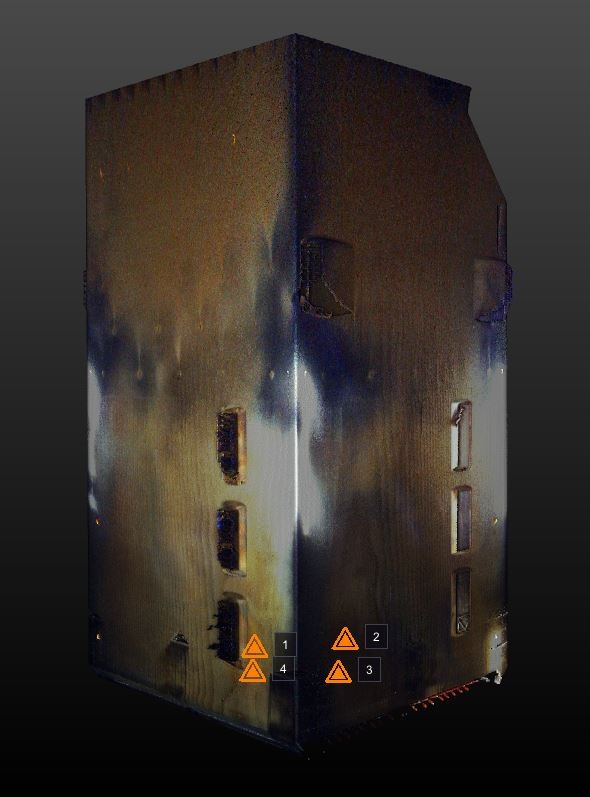

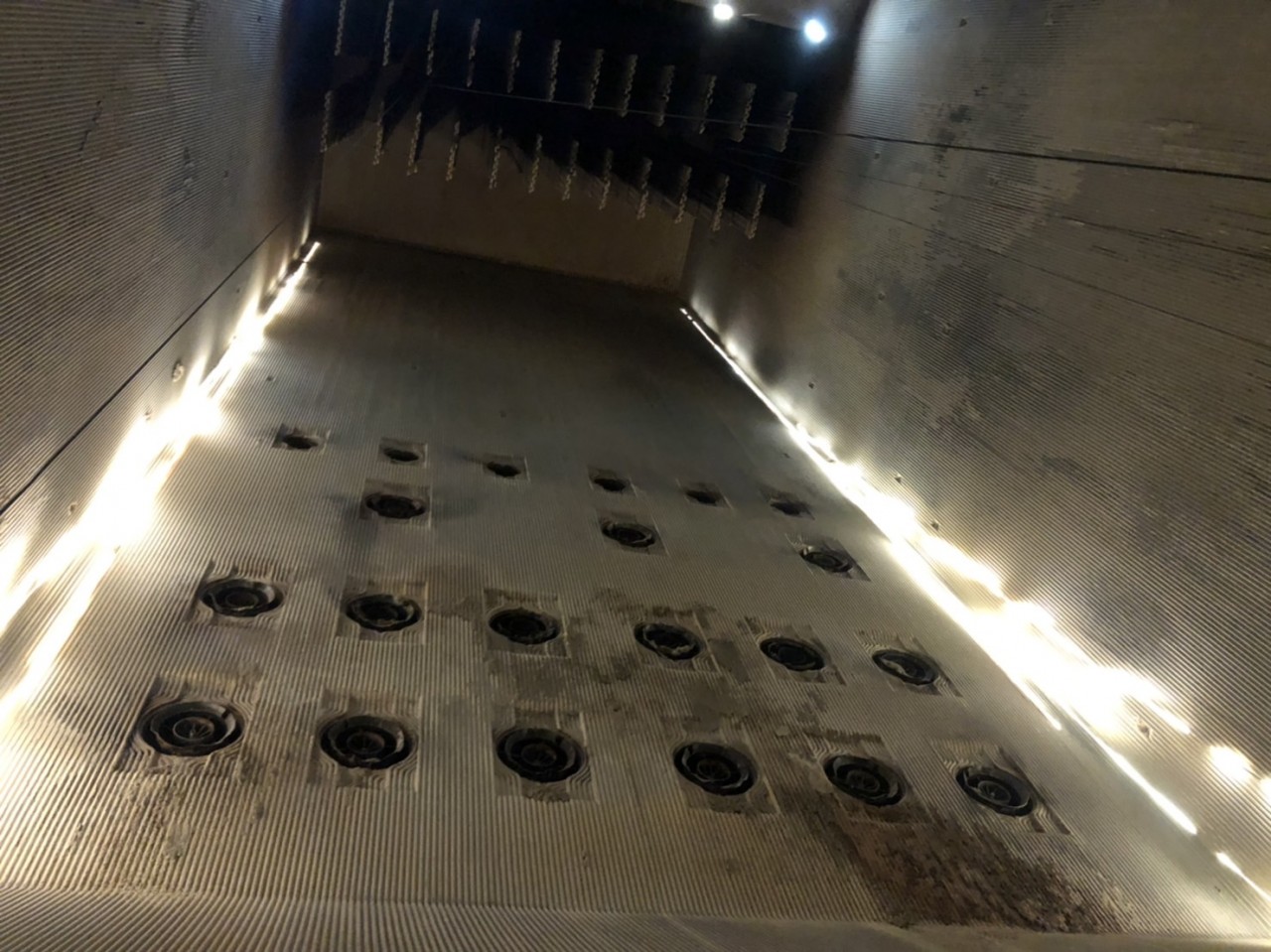

掃描點雲成果	現場環境
立面垂直度分析
