在 TouchDMIS 中如何讓 CAD 圖檔與機台上的模型進行定位?
透過建構座標系的方式讓模型與實體定位
製作產品時,通常都是先設計好 3D 模型後再給予加工端製作,產品完成後,在品管端必須要完成檢驗才能出貨,剛加工完成的實體難免與模型會有些微差異,為了避免後續造成更大誤差,如何在三次元中進行定位量測便相當重要!
解決方案

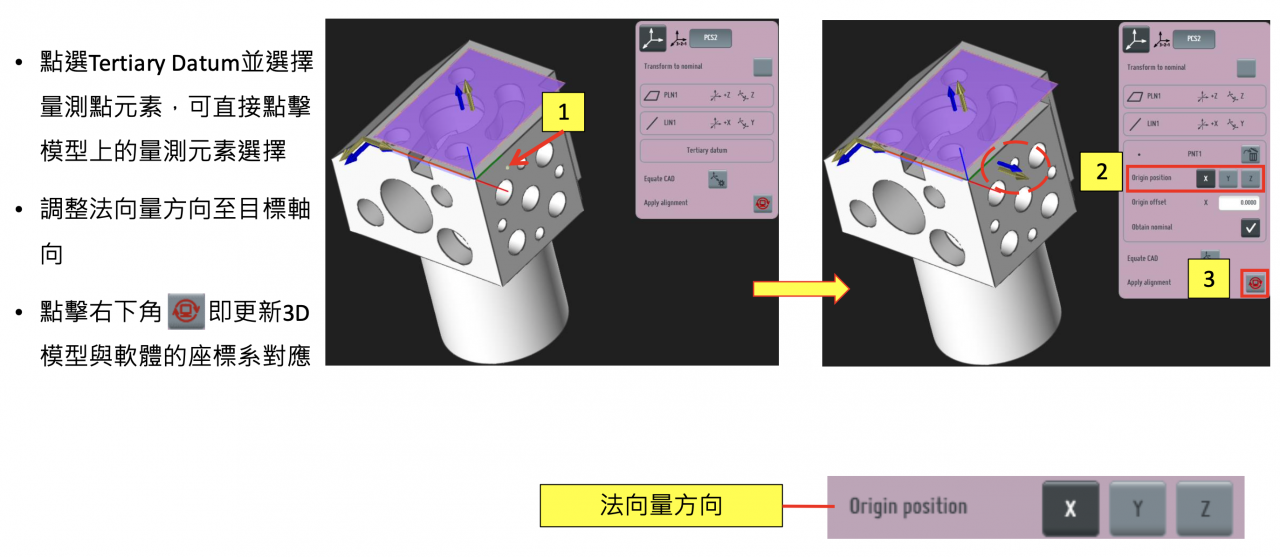

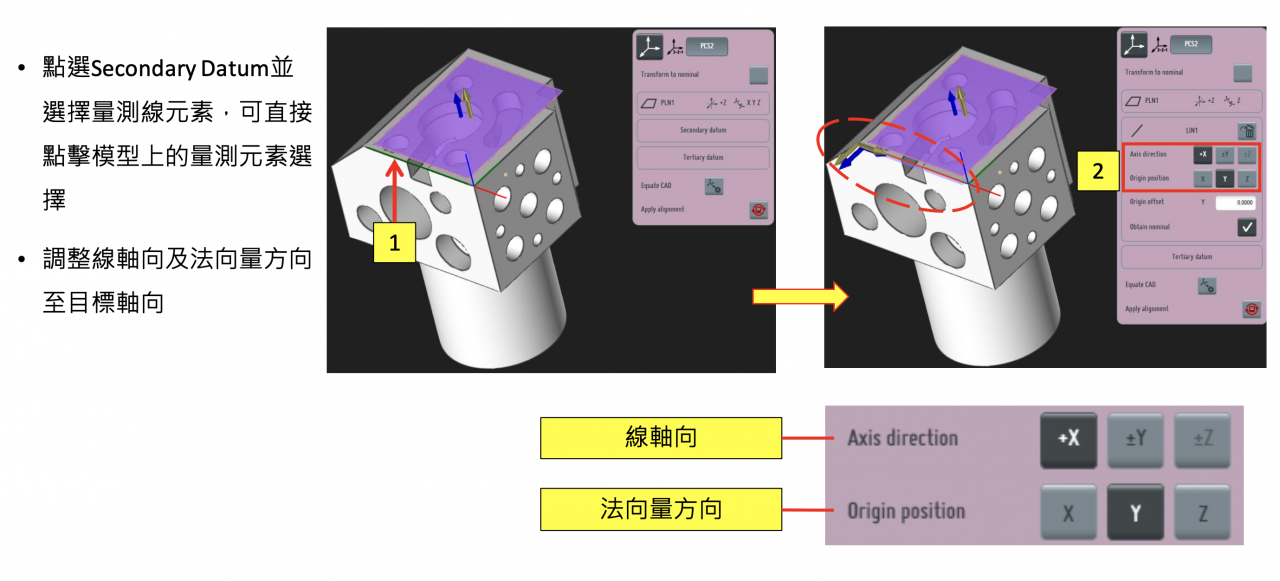

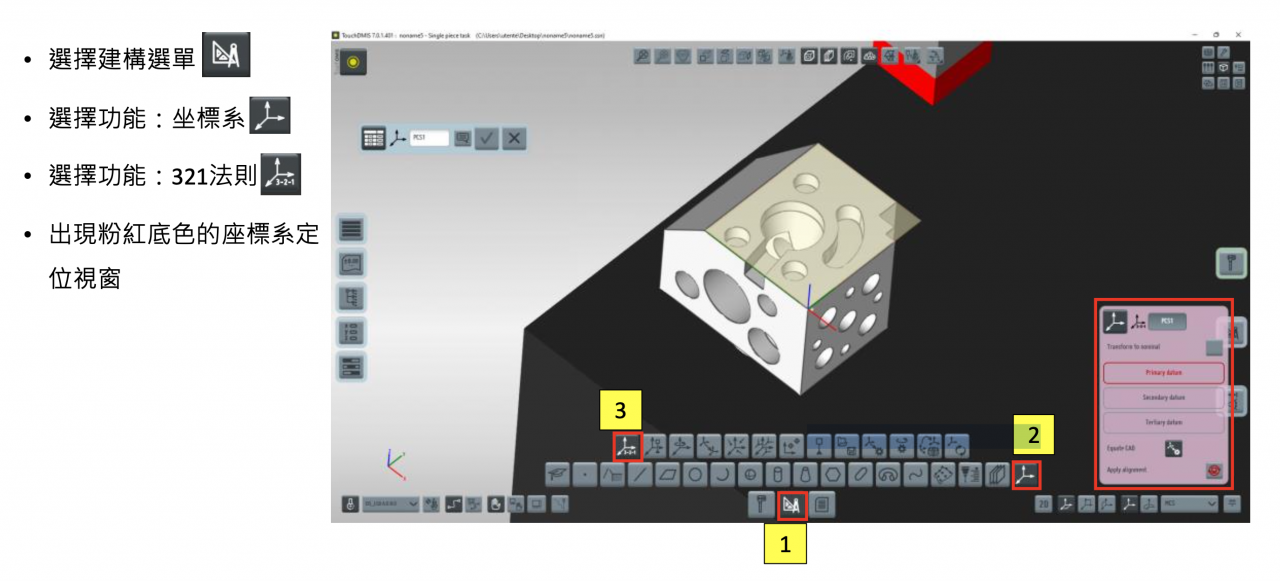

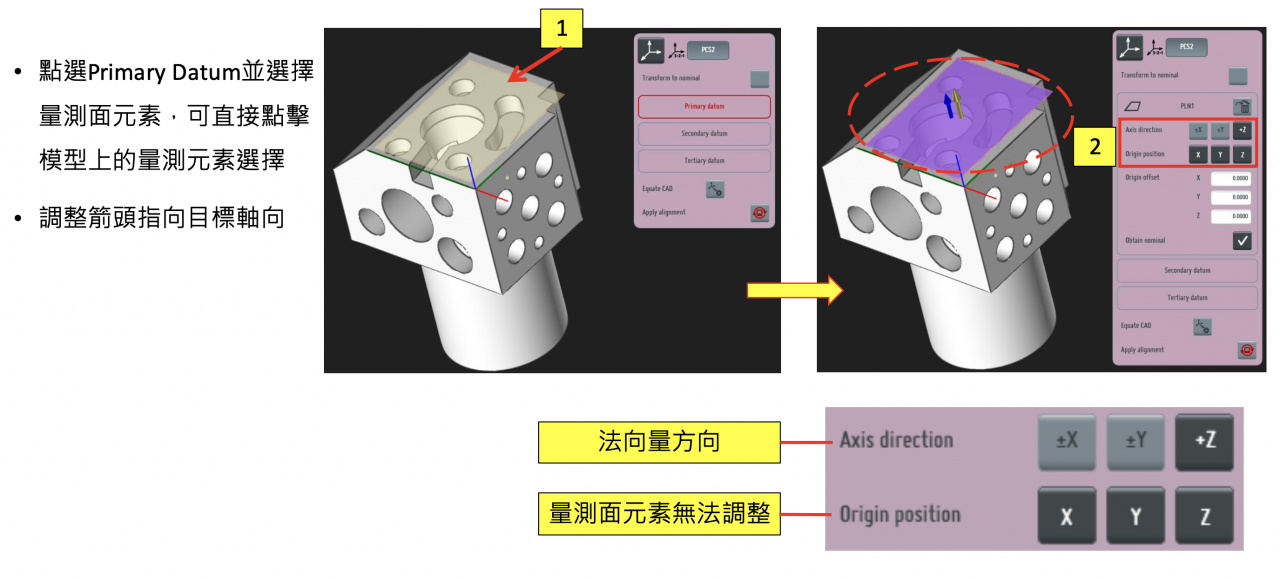

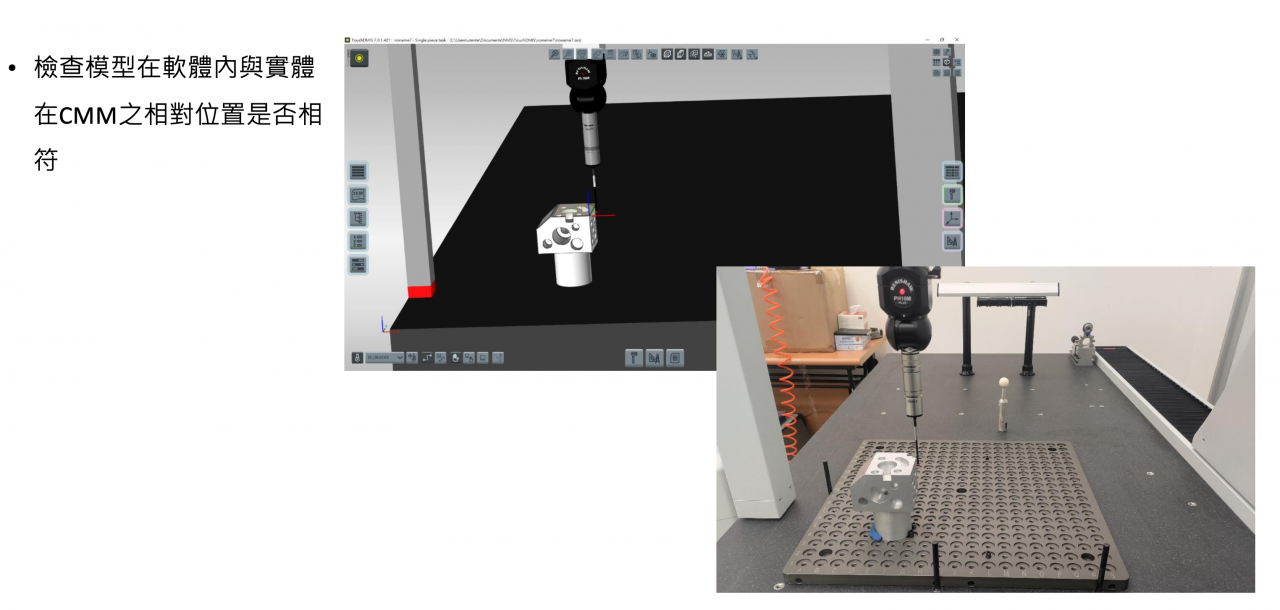

導入模型後,在模型圖面上建立元素與採集點數,建立完成元素後,透過坐標系定位(以321法則為例)的方式,將 3D 模型與機台上的實體執行定位動作。
應用流程
|
|
|
|
|
|
