TouchDMIS 基礎座標系的建立方式（下）

此篇接續介紹 TouchDMIS 基礎座標系的建立方式，想複習上一篇的用戶可點選文章連結▶TouchDMIS 基礎座標系的建立方式（上）。

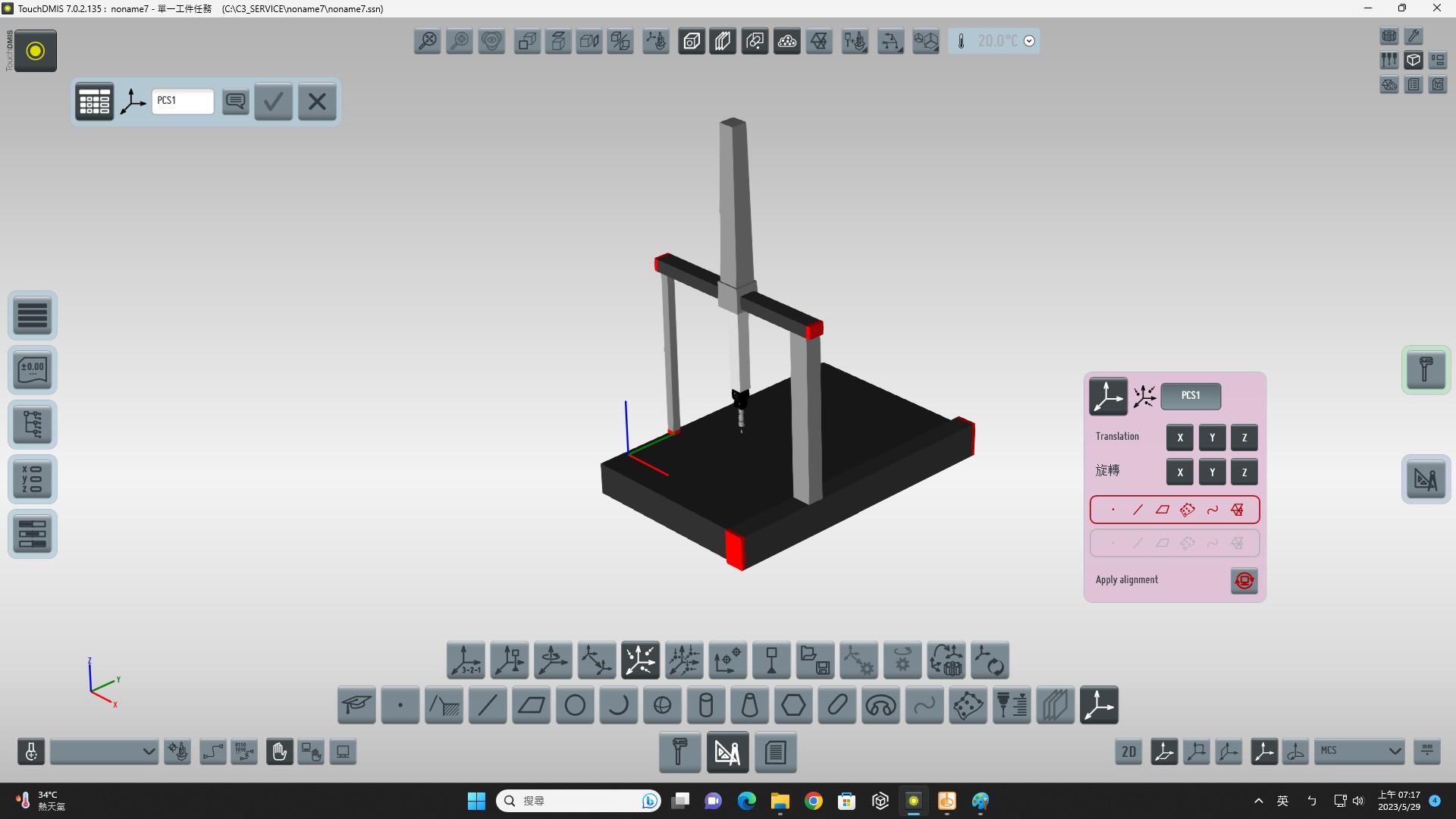

最佳擬合對齊

當操作者選擇這個選項時，從旁跳出來的粉色視窗可看出依此方法建立座標系，通常是因為要將曲面或不規則形狀的工件做定位功能用，由於曲面通常不太會有平面跟線段可以進行量測，因此操作者將工件曲面上取多個點數之後，便可利用這項功能做迭代定位的方式將工件定位。
需要特別注意的是擬合出來的狀況不一定 100% 準確，還是必須要使用其他定位的方法輔助，才能將工件完全定位成功。

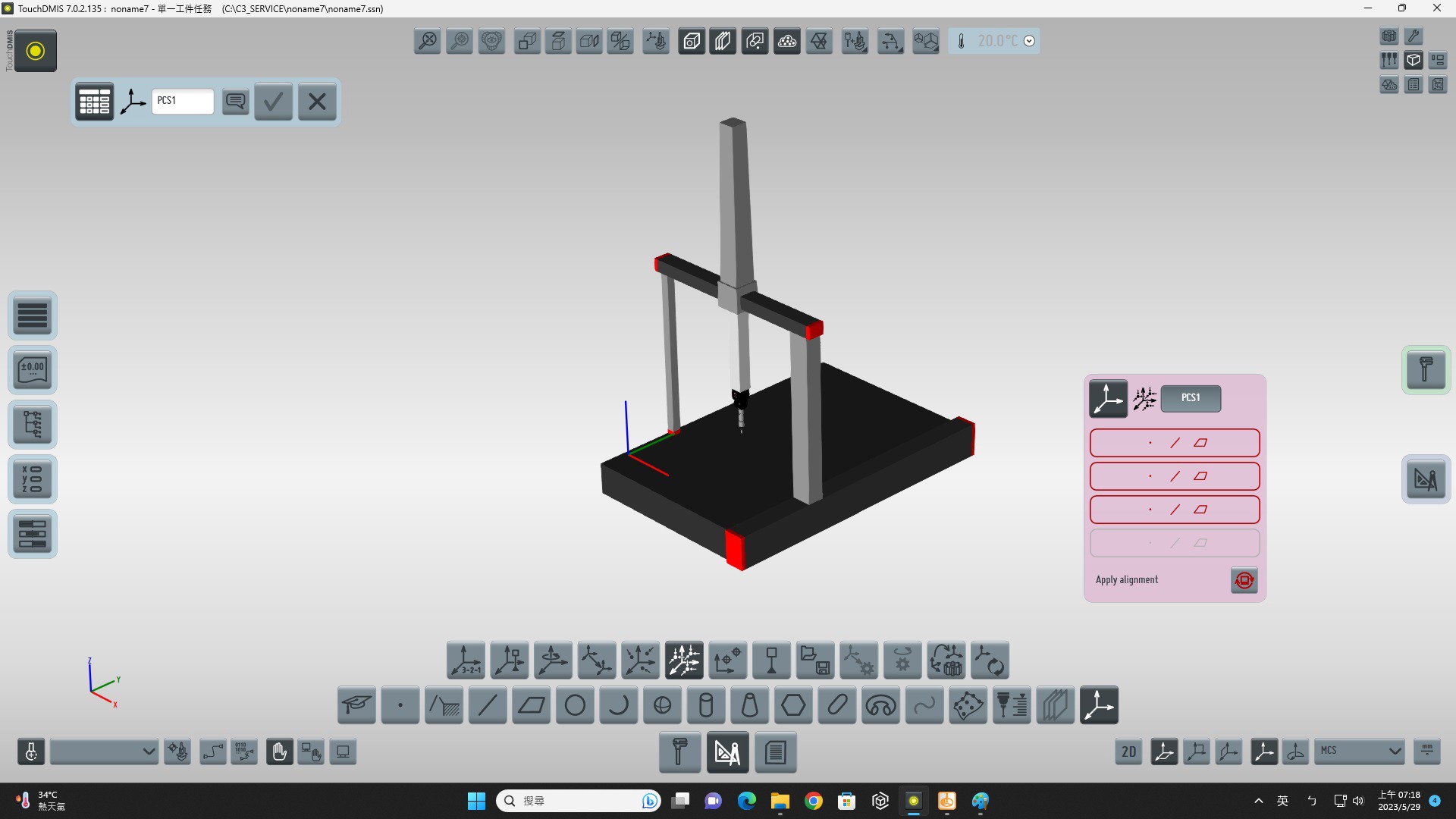

參考點系統對齊

打開參考點系統對齊這個選項時，可選擇的元素只有點、線、面，此座標系定位的方式類似於先前介紹的 3-2-1 座標系統，但參考點系統對齊沒有第一基準、第二基準、第三基準等這些基準元素可參考，而是透過元素本身與 3D 模型進行定位動作，需注意的是當選擇第一選項和第二選項時，必須要利用兩點以上的元素才可以定位成功。

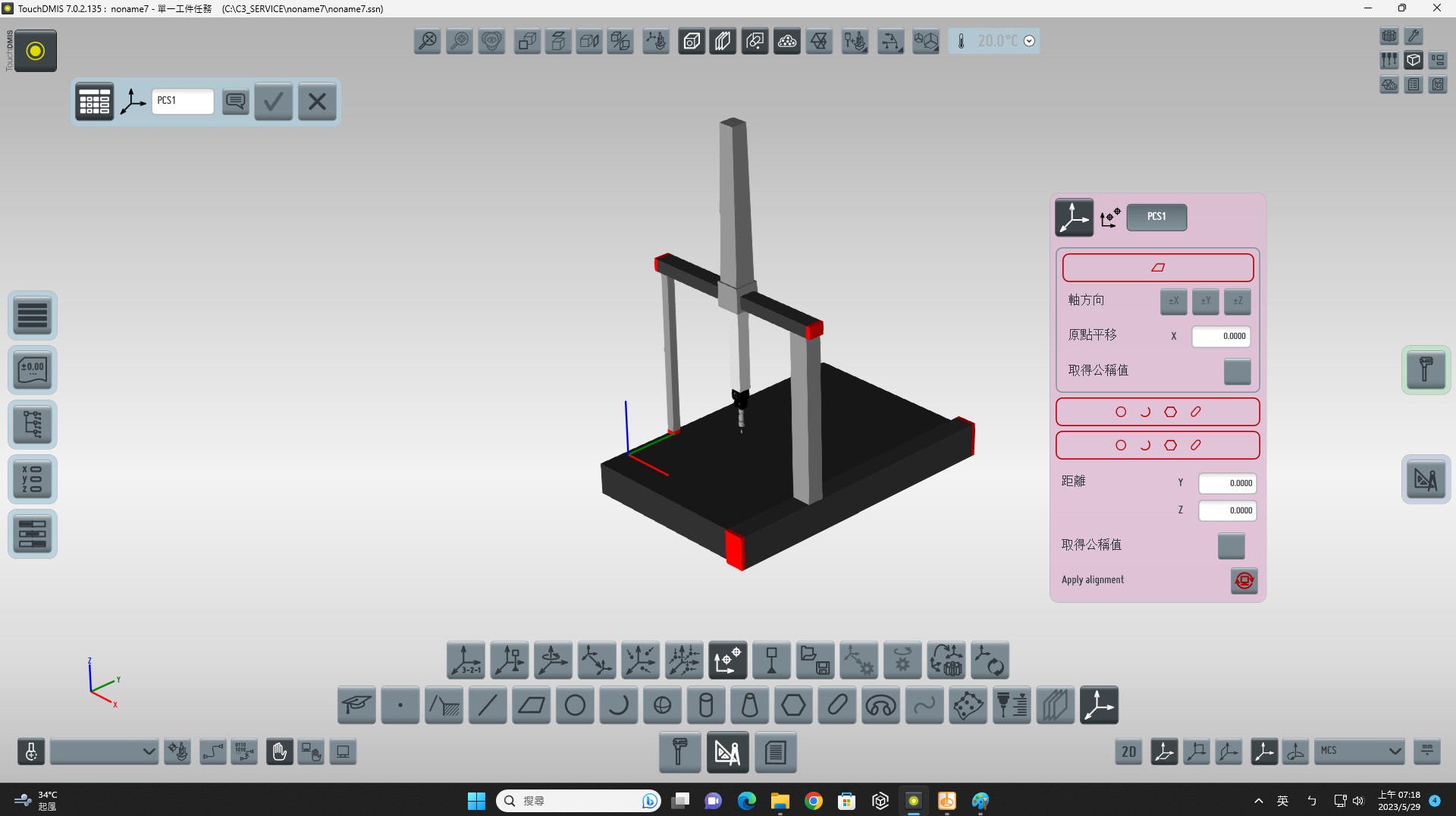

兩點偏移對齊

開啟這項功能時，可以看到視窗中需先有基準的平面做定位，透過量測出來的平面，選擇好此平面的軸線方向後，就可以選擇此軸線方向的兩個元素（圓、圓弧、六角形或槽）等來進行座標系定位，並且同時針對各個軸向做偏移定位等功能。
