製圖和 GIS 應用 - 每個地下管線位置都至關重要
原文網址:https://geospatialresources.trimble.com/customer-story/every-inch-of-pipeline-is-important
Trimble Access Pipelines 軟體收集數據以確保天然氣管道合乎規定，簡化並提升每筆管線資料收集的效率及正確性 。
天然氣管線受到嚴格的法規監管，旨在保障公眾安全，要求對每個管線段的特徵點進行測量記錄，並達到厘米級的精度。
確認精度需要大量的數據，以支援天然氣管道系統的完整性。相較之下，用於水或污水的管線僅需要收集少量數據，如管線頂部高程、覆蓋深度和地理位置。
將 Trimble Access Pipelines 軟體整合到作業流程中，將其整合到主目錄的數據中，達到公用事業公司所需的管道系統數據。使用一個應用程序即可查詢所有數據，有助於簡化任務、監控施工進度、確認每個管線段的準確性，並監督施工進度。
在任務期間，測量員和施工團隊可以觀看數據，快速回答和解決問題。這些完整的數據支撐未來的維護工作，延長此基礎設施的使用壽命。
由於天然氣管道事故和故障可能是災難性的，因此保護公眾和環境至關重要。為降低管道材料或焊接故障以及腐蝕風險，法規要求在管道施工期間進行更多測量任務。
"Wade Trim 副總裁兼測量區域負責人 Nick Grim 表示：“TCARP 項目是一個備受矚目的項目。自 2014 年以來，Wade Trim 一直在使用 Trimble 產品，包括 Access Pipelines。這個項目使我們有更多機會了解軟體的全面功能，並充分利用所收集到的大量數據。”
在管線上收集數千個數據，以建立已施工完成的管線段的數據庫。在施工前收集數據包括每個管線段的唯一管線編號、熔煉爐號、長度、厚度、塗層和彎曲半徑。在施工期間，將數據與測量管線的焊接位置、覆蓋深度、X-ray 檢測數據以及侵蝕管控相關聯。
利用 Trimble Access Pipelines 軟體，管線屬性數據在整個施工階段進行了分類和劃定，供相關人員使用。結合的數據集遵守美國運輸部和聯邦能源監管委員會的強制監管要求，對於管線的長期安全性至關重要。假使後來發現管道的某個部分有缺陷，可以使用收集的定位數據快速找到缺陷部分，即時修復。
美國 31 號公路管道鑽孔通過一個交通繁忙的市區時，道路的下層被掏空。為了檢測地面下陷情況，對道路每天進行測量，為了保護Wade Trim的測量人員並最小程度地干擾車輛行駛，使用Trimble SX10結合地面雷射掃描儀和機器人全站儀從路肩上收集數據，保障測量人員的安全和道路的穩定，避免臨時車道封閉。
所有測量數據每天從每個測量小組中使用Trimble Sync Manager上傳，通過雲端傳輸到辦公室進行處理、品質控制和報告。內業人員收到新數據上傳的通知，並確認所有數據都已處理，結果符合項目的精度容許範圍內。

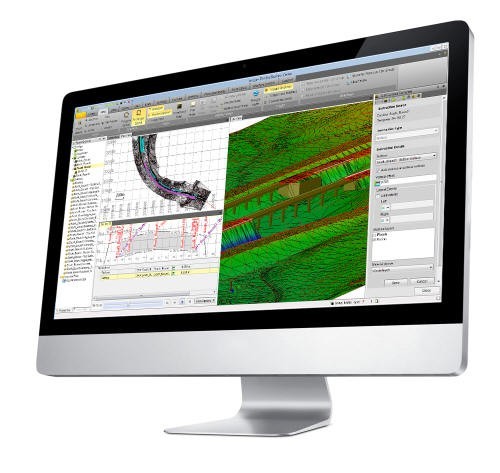

將 Trimble Access Pipelines 軟體集成到流程中，優化了所有測量數據的收集方式和合併到主項目數據庫中的方式。使用一個應用程序以電子方式訪問整個數據集，簡化任務以解決現場問題、監控施工進度，並為每個管道部分收集的準確位置和數據進行驗證。
為了確保管線系統在其使用期間的安全性，進行了覆蓋深度檢查以符合法規。對可能發生邊坡滑移的範圍進行標示，供設計團隊使用，以促進管線安裝安全，使用精確的施工前測量，收集管道內所有場地的特徵點和照片，使修繕管道變得簡單。
這個項目展示了 Trimble 軟體專業的測量價值，能夠在施工前和施工期間快速解決問題。為這項公共資產創建的數據集對未來的維護需求有很大的貢獻。
 |
在美國密西根州北部偏遠、多山的地形中，且缺乏網絡的地區，爲提供符合要求精度的施工測量數據，需要克服許多困難。 |
故事背景
在密歇根州北部安裝新天然氣管線的期間，測量工程公司 Wade Trim 為了提供所需的詳細資料面臨眾多挑戰。這些大型數據需要每天處理，以創建一個含有現場管線數據和管線通道的正交影像的 GIS 數據集。天然氣管線受到嚴格的法規監管，旨在保障公眾安全，要求對每個管線段的特徵點進行測量記錄，並達到厘米級的精度。
確認精度需要大量的數據，以支援天然氣管道系統的完整性。相較之下，用於水或污水的管線僅需要收集少量數據，如管線頂部高程、覆蓋深度和地理位置。
將 Trimble Access Pipelines 軟體整合到作業流程中，將其整合到主目錄的數據中，達到公用事業公司所需的管道系統數據。使用一個應用程序即可查詢所有數據，有助於簡化任務、監控施工進度、確認每個管線段的準確性，並監督施工進度。
在任務期間，測量員和施工團隊可以觀看數據，快速回答和解決問題。這些完整的數據支撐未來的維護工作，延長此基礎設施的使用壽命。
嚴謹的測量

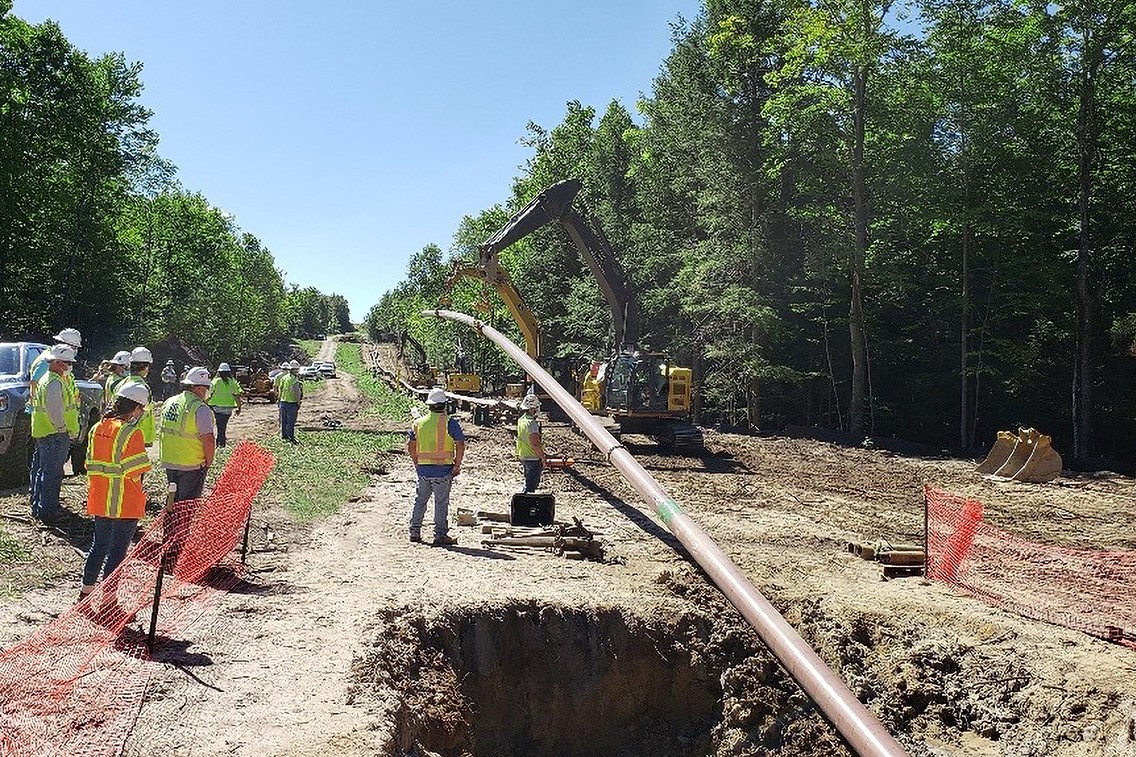

Wade Trim 為 23 英里的天然氣管道和七個站點的改造，提供了大規模勘測施工放樣和竣工測量，以符合嚴格的聯邦監管機構和公用事業公司的要求。由於天然氣管道事故和故障可能是災難性的，因此保護公眾和環境至關重要。為降低管道材料或焊接故障以及腐蝕風險，法規要求在管道施工期間進行更多測量任務。
"Wade Trim 副總裁兼測量區域負責人 Nick Grim 表示：“TCARP 項目是一個備受矚目的項目。自 2014 年以來，Wade Trim 一直在使用 Trimble 產品，包括 Access Pipelines。這個項目使我們有更多機會了解軟體的全面功能，並充分利用所收集到的大量數據。”
每個細節都很重要

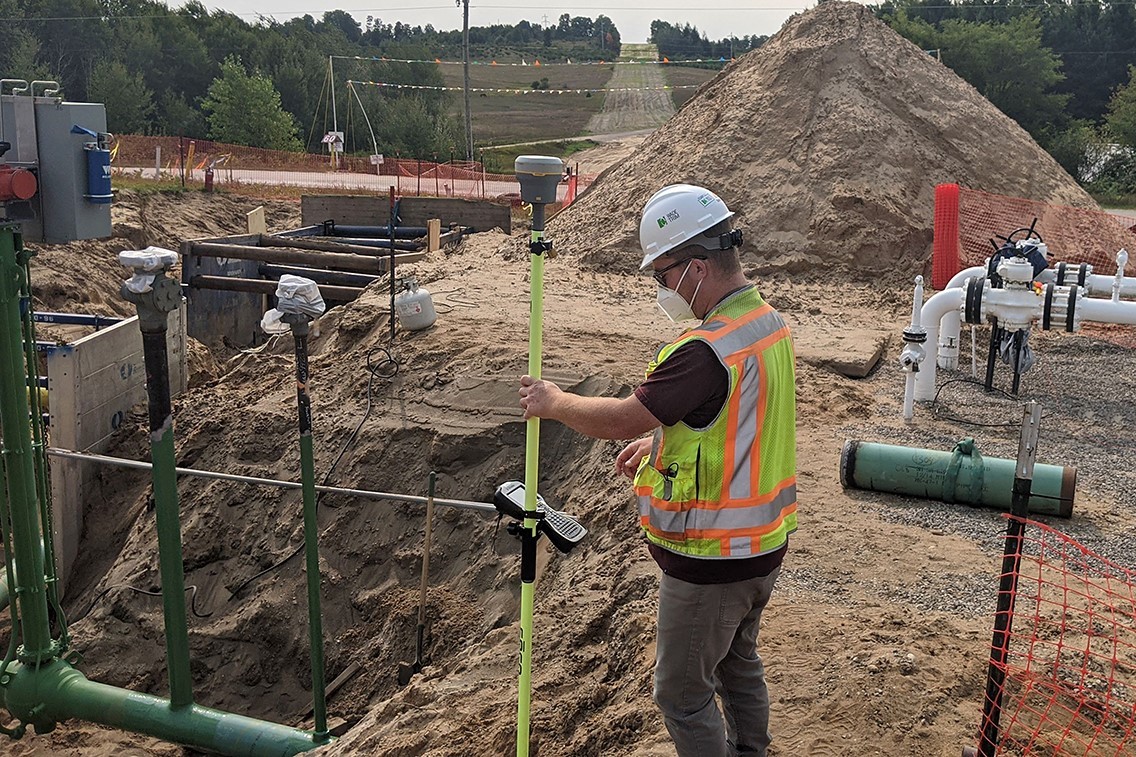

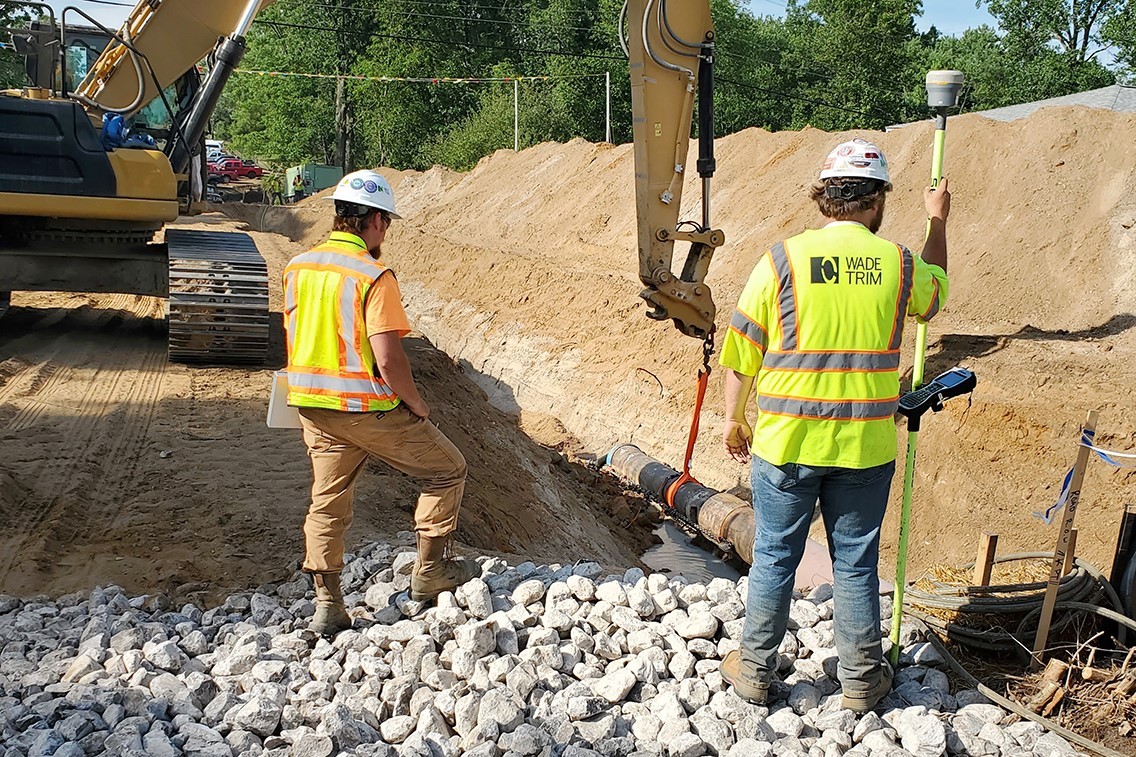

Wade Trim 施工前進行了 TCARP 天然氣管線的預施工位置測量和現場施工測量。測量內容包括施工範圍、管道對準及定位、濕地界限、道路邊界、侵蝕管控措施、現有管線設施以及管線附近的其他公用事業。
由於網路訊號不佳，無法依靠官方提供的虛擬基站來準確定位，因此在管線的路線上建立了 30 個控制點，用於 GNSS 基站位置和檢測點。

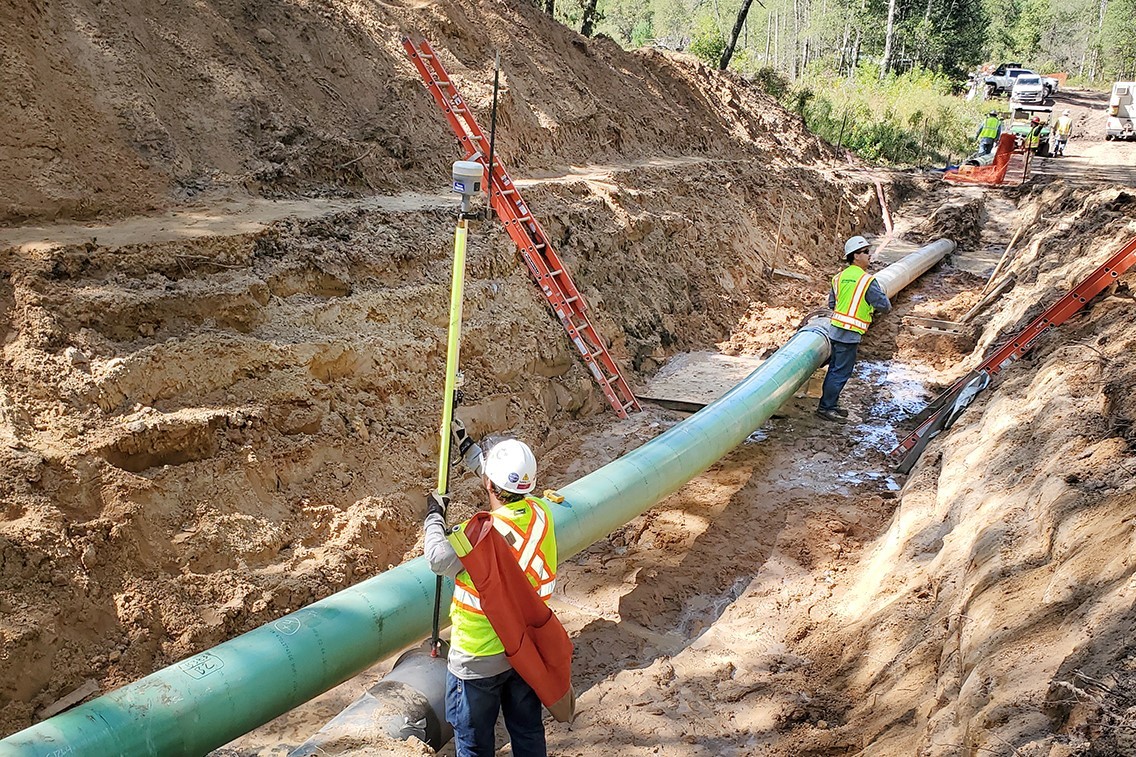

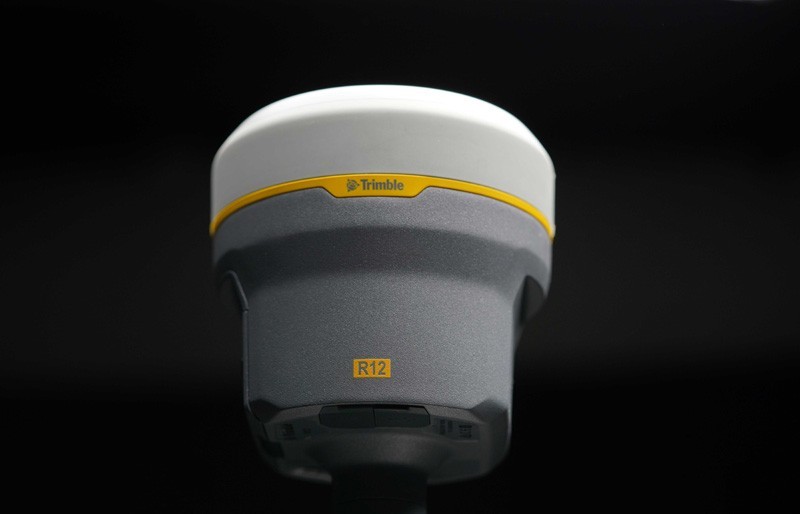

利用 Trimble R12 GNSS 接收儀進行多個快速靜態 GNSS 基線測量，並使 Trimble Business Center 軟體對基線測量進行卡方檢定，具有 95％ 信心水平。
 |

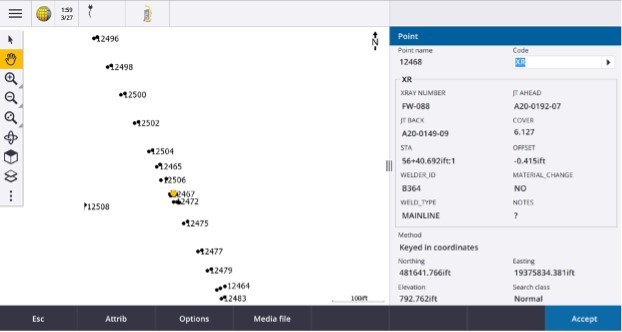

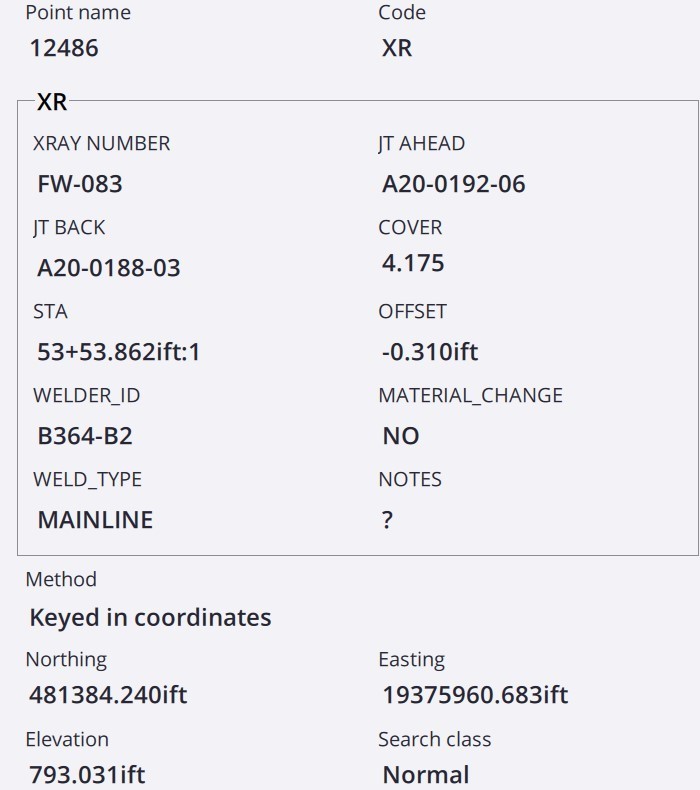

在管線上收集數千個數據，以建立已施工完成的管線段的數據庫。在施工前收集數據包括每個管線段的唯一管線編號、熔煉爐號、長度、厚度、塗層和彎曲半徑。在施工期間，將數據與測量管線的焊接位置、覆蓋深度、X-ray 檢測數據以及侵蝕管控相關聯。
利用 Trimble Access Pipelines 軟體，管線屬性數據在整個施工階段進行了分類和劃定，供相關人員使用。結合的數據集遵守美國運輸部和聯邦能源監管委員會的強制監管要求，對於管線的長期安全性至關重要。假使後來發現管道的某個部分有缺陷，可以使用收集的定位數據快速找到缺陷部分，即時修復。

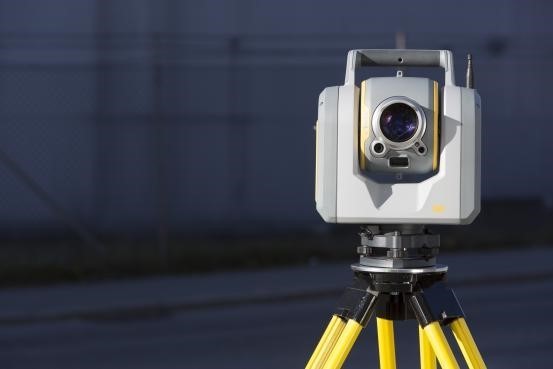

美國 31 號公路管道鑽孔通過一個交通繁忙的市區時，道路的下層被掏空。為了檢測地面下陷情況，對道路每天進行測量，為了保護Wade Trim的測量人員並最小程度地干擾車輛行駛，使用Trimble SX10結合地面雷射掃描儀和機器人全站儀從路肩上收集數據，保障測量人員的安全和道路的穩定，避免臨時車道封閉。
所有測量數據每天從每個測量小組中使用Trimble Sync Manager上傳，通過雲端傳輸到辦公室進行處理、品質控制和報告。內業人員收到新數據上傳的通知，並確認所有數據都已處理，結果符合項目的精度容許範圍內。
 |
將 Trimble Access Pipelines 軟體集成到流程中，優化了所有測量數據的收集方式和合併到主項目數據庫中的方式。使用一個應用程序以電子方式訪問整個數據集，簡化任務以解決現場問題、監控施工進度，並為每個管道部分收集的準確位置和數據進行驗證。
 |
節省時間和未來價值
用 Trimble 軟體，包含 Trimble Access Pipelines、Trimble Business Center 和 Trimble Sync Manager，節省了 10% 的施工測量成本。將多個類型的數據集合到一個數據集的過程，所需的人力和時間比預估的少，最終的管道長度、統計報告、排水管線和圖表的數據可以再提供給其他人員。 |
系統生命週期內保持管道完整性，驗證深度覆蓋檢查符合規範。確認潛在斜坡破壞的範圍，調查工程控制措施位置以促進管道安裝及後續設計。 |
為了確保管線系統在其使用期間的安全性，進行了覆蓋深度檢查以符合法規。對可能發生邊坡滑移的範圍進行標示，供設計團隊使用，以促進管線安裝安全，使用精確的施工前測量，收集管道內所有場地的特徵點和照片，使修繕管道變得簡單。
 |
在管線沿線謹慎保護水域。對濕地和水平定向鑽孔穿過 Boardman 河 30 英尺以下區域進行測量，並清楚標示給承包商。 |
這個項目展示了 Trimble 軟體專業的測量價值，能夠在施工前和施工期間快速解決問題。為這項公共資產創建的數據集對未來的維護需求有很大的貢獻。
