MacroVIEW巨觀數位影像系統,用於診斷和法醫驗屍調查。MacroVIEW奠基於我們超過20年的數位影像經驗,顯著改善病理流程的標準化和文件紀錄。
擷取全身、身體部位和大型器官系統的影像。
向影像添加視覺或音訊註釋,並錄製影片以建立大體解剖、動物驗屍、或法醫案件的更詳細記錄。
診斷性驗屍
法醫驗屍
獸醫實驗室進行動物解剖
災難受害者身份識別(DVI) 優勢
減少周轉時間及成
查看、擷取和儲存感興趣區域的影像
消除將來需要轉錄和重新檢查錯誤的大量音頻錄音描述
消除傳統的35mm膠卷攝影和手動數位攝影
病理學家在辦公室能方便地編輯帶有標註的圖像
透過USB連接埠,在驗屍完成後,自動編輯供執法人員使用的影像資料庫
將影像自動與案件ID號碼相連並儲存
處理與影像系統整合的自動尺寸調整功能
富彈性器官檢查。 MacroVIEW可放置在檢切台上,以獲取被切除器官的影像和細節
教學與訓練
在教學環境中,通過簡單地將MacroVIEW連接到液晶投影儀,可將檢查的實際流程展示給大眾。簡易的MacroVIEW視野數位影像模組

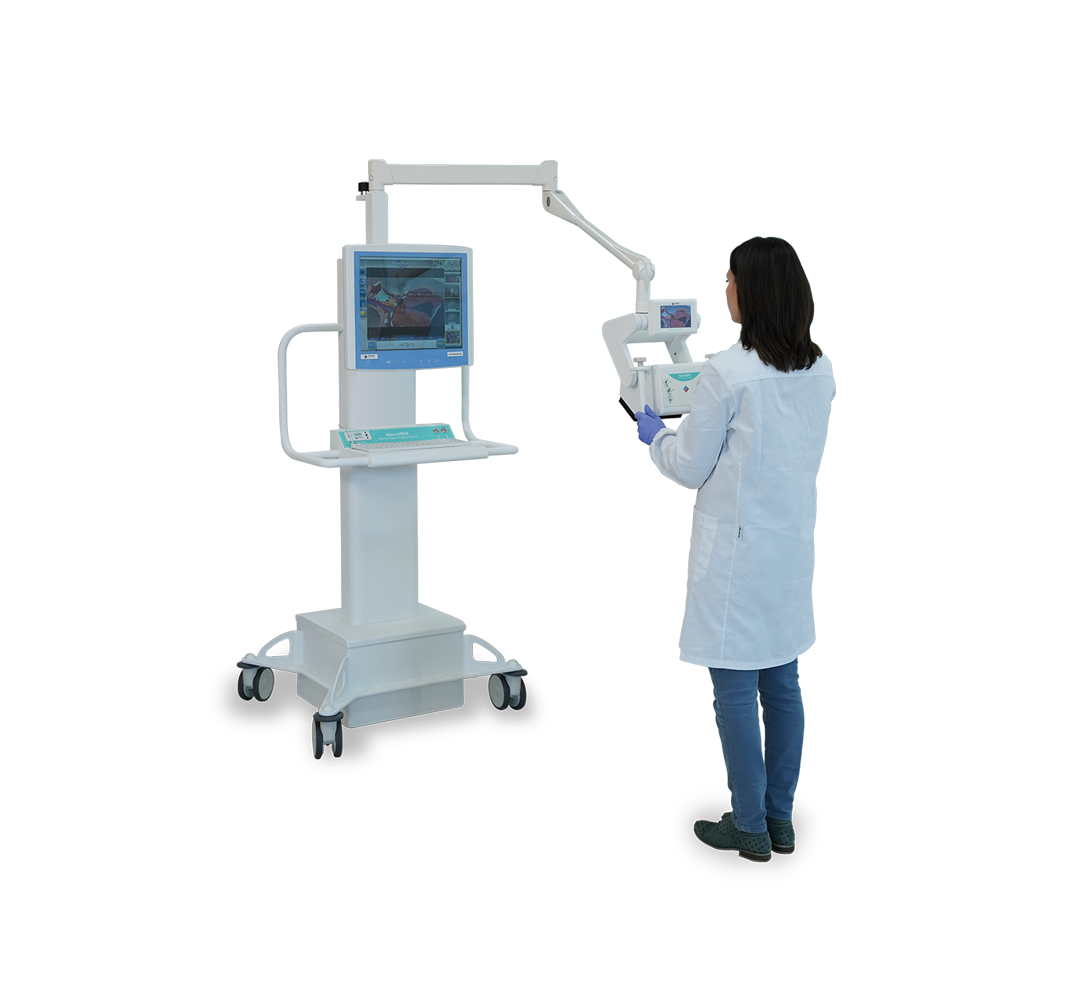

影像模組配備內建攝影機和控制螢幕,安裝在移動式延伸彈簧手臂上,以確保使用方便並全面觀察大型標本(人體或動物身體)

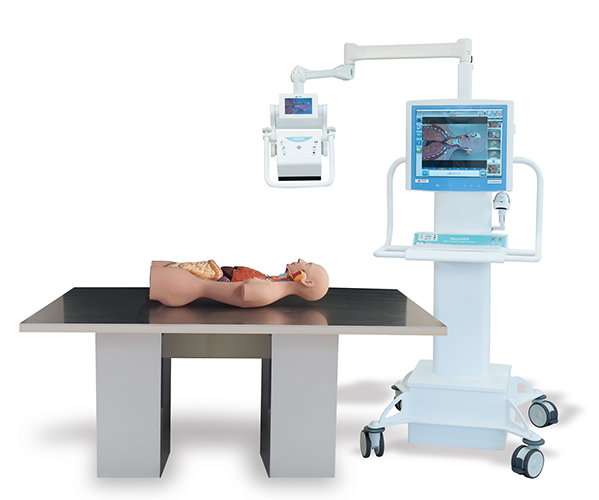

MacroVIEW的多功能性
1 – 鍵盤
2 – 控制主機
3 – 數位影像模組
4 – 行動車
5 – 電池
醫用等級的電池供電行動車,增強了在多個桌面/房間設施中的靈活性。
數位影像模組
影像模組配備內建攝影機和控制螢幕,安裝在移動式延伸彈簧手臂上,以確保使用方便並全面觀察大型標本(人體或動物身體). 醫用等級的電池供電行動車,增強了在多個桌面/房間設施中的靈活性。
MacroVIEW的獨特功能
1. 5吋液晶彩色監視器
這讓病理學家能夠輕鬆檢視視野,而無需專注於控制主機,只需透過具有拇指操作控制按鈕的平坦的防水鍵盤即可。
2. 2000萬像素的工業數位相機。自動對焦,自動調光和10倍光學放大,以JPG格式擷取出色的影像品質
相機放大範圍可捕捉由大到小的細節。
3. 防水控制主機
定點照護(POC)設備配備了彩色觸控螢幕,並置於防濺水和防塵的外殼中。硬碟帶有USB連接埠。
4. 具有IP68防塵/防水保護的USB防水鍵盤
5. 強大的行動電池可為該裝置提供長達8小時的使用時間
對使用者友善的MacroVIEW
1. 開啟新的案件檔案
2. 掃描條碼或使用鍵盤輸入案件資料
3. 擷取需求表的數位影像
4. 按“儲存”
擷取和儲存影像
儲存的影像會顯示為縮圖在螢幕右側
5. 以JPG格式簡單、快速、經濟地建立影像資料庫
6. 語音記錄
語音的記錄會以MP3格式保存
7. 影片記錄
MacroVIEW以4K解析度錄製影片,支持案例描述
標註
• 尺寸/表面積
• 蠟塊樣本採樣
• 自由標註
• 文字等等
8. 產生供案例報告使用的資源
產生改良的增強型案例報告的方法
MacroVIEW的介面
除了獨立操作之外,MacroVIEW DM還可以通過編碼解決方案或TWAIN模式與PACS或LIS進行介面連接
與LIS(實驗室信息系統)的介面
1. 背景執行的軟體會監控本地或網絡位置以檢測影像的增加
2. MacroVIEW作為LIS的次要應用程式。患者案例標識由LIS持有

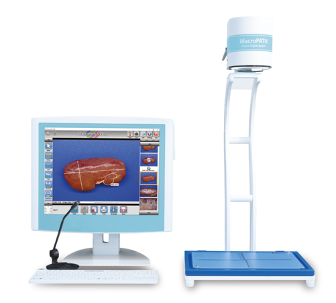

3. LIS啟動MacroPATH pro-x
4. 用戶完成影像獲取和註釋
5. 資訊轉移到LIS
6. 當新的影像儲存到所選位置時,它們擷取並轉移到PACS伺服器
MacroVIEW大幅改善了病理程序的標準化和文件記錄。擷取整個身體、身體部位和大型器官系統的影像。在影像上添加視覺上或音訊註釋,並錄製影片,以建立對大體解剖、動物驗屍或法醫案件的更詳細記錄。MacroVIEW DM捕捉並儲存感興趣區域的影像,消除了需要將來轉錄和重新檢查錯誤的大量錄音描述。這樣做可以減少周轉時間和成本。該系統可在病理學家辦公室內方便地對影像進行註釋編輯,並自動將影像與案件ID號碼一起儲存:在解剖結束後,通過USB埠完成後,將影像編譯成一個資料庫,可供執法人員隨時查閱
數位影像技術涵蓋了兩種方式:一種是透過電腦中的影像擷取卡將類比攝影機的訊號轉換為數位訊號,另一種是直接通過數位相機獲取數位影像。雖然最初的方法較為常見,但使用採用真正數位捕捉的相機的趨勢日益普及。數位攝影相較於傳統的35mm底片攝影,在影像目錄、儲存和檢索方面提供了許多優勢
在病理學領域中,數位影像已經逐漸普及。這是一種實用、經濟有效的方法,相較於傳統攝影,它帶來了許多優勢。雖然大多數文獻中描述的系統都是在外科病理學環境下應用,但只要使用具備正確功能的設備,將其應用於屍體解剖環境中是可行且實用的。數位影像也是邁向未來許多改進服務的第一步
影像增強報告(IER)含有彩色數位影像,可作為解剖病理學中重要的粗切和顯微鏡觀察結果的教育工具和記錄文件
彩色數位攝影正在成為病理學家中的影像標準。它價格低廉、靈活且廣泛可得,非常適合這個高度視覺的病理學領域。粗切或顯微鏡樣本的數位彩色影像可以輕鬆地獲得、編輯、增強、註釋和存檔。色彩、對比度和色調等屬性可以調整,以最接近原始樣本,並可添加文字、尺規、箭頭和標籤。這些影像可以用於演示、會議、出版、教育、品質控制和診斷
鑑於圖像的說明力,病理學家可能希望在患者報告中加入粗切和顯微鏡樣本的影像。這已經可以透過現有的病理報告軟體實現。其結果是一份影像增強報告(IER),除了常規的文字描述外,還以視覺方式記錄了患者樣本的特徵。彩色影像可用於展示診斷發現、比較粗切和組織學特徵、與放射學相關聯,以及說明疾病的範圍。醫護人員的目的是利用IER教育和資訊自己、住院醫師、工作人員,甚至患者及其家屬
根據我們的經驗,臨床醫師認為彩色數位影像是解剖報告的有價值附加內容。由於臨床醫師通常不願或無法參加實際的解剖,因此IER對於解剖的粗切和顯微鏡描述是一種有用的補充。儘管回答問卷的人數相對較少,但解剖影像提升了大多數回答者對報告的理解和實用性的事實支持了這一結論。此外,所有回答者都表示他們會(或已經)使用這些影像來教育自己、醫學生、住院醫師和/或患者的家人。需要進行額外的研究以確認IER的效用和好處
在最終報告中選擇包含解剖影像是一個重要的考慮因素。我們部門的政策禁止在解剖報告中包含臉部、生殖器官和全身影像。一般來說,胎兒案例的影像不會包含在報告中,但可能會謹慎考慮。由於我們的最終報告通常直接交給臨床醫師,將影像與患者家屬分享的選擇由主治醫師決定。在我們的調查中,不到一半(44%)的受訪者表示他們會將解剖影像用於家庭教育
一旦影像被選定,可能需要進行數位處理,調整色彩和對比度,並添加註釋、標籤和指標。有許多軟體可用於此目的,提供了出色的編輯靈活性。然而,必須小心保持影像的醫學真實性。由於數位操作在最終影像中可能無法檢測到,因此存在意外失實陳述甚至欺詐性操作的風險。我們最近發表了保護醫學數位影像真實性的指南
預料之中,影像增強報告(IER)並不是醫師要求驗屍的強力動機,僅有21%的受訪者表示影像的存在會增加他們要求未來驗屍的可能性。然而,隨著IER變得越來越普遍,醫師可能會期望在所有報告中都有影像,包括外科病理學。可以理解的是,由於額外的勞動、費用、維護和培訓要求,這種期望可能會遭到病理學家的強烈反對。一些實驗室已經將影像納入其外科病理學報告中,這種做法可能會使它們在某些市場上具有競爭優勢。最終,是否將影像納入報告中的決定將基於潛在的教育、臨床和財務利益
一旦決定將影像納入病理報告中,我們建議向潛在讀者宣傳這項新增內容。我們認為,宣傳不足是造成只有一半調查對象注意到我們驗屍報告中增加了彩色影像的原因。可能是忙碌的臨床醫師只讀取報告的第一頁,而不深入瞭解包含粗切和顯微鏡結果描述以及影像的後幾頁。因此,我們現在在每份IER中都包含一個封面頁,提醒讀者注意彩色影像的存在。另一種策略是將圖像放在報告的突出位置,例如在封面上
經過周詳規劃,數位影像帶來了許多好處。彩色影像可以儲存在共享的病理學網路硬碟上,並且可以輕鬆檢索用於會議和呈現。此外,將其納入影像資料庫中,可以根據疾病過程、診斷、器官系統或患者識別符號檢索影像。此外,粗切和顯微病理學影像可能透過 MacroVIEW 軟體在整個醫院範圍內提供。雖然主要由放射科醫師和心臟科醫師使用,但這項技術潛在地適用於所有以影像為基礎的部門
綜合來說,將影像納入驗屍報告被視為可以增進臨床醫師對驗屍報告的實用性和教育價值,在我們的機構中也獲得了良好的反饋。我們的經驗促使我們持續並鼓勵這種作法。由於影像位於報告末尾,我們現在在每份驗屍報告上都附上一份包含彩色影像的封面,提醒收件人報告中有這些影像。迄今為止,我們在這方面的成功,以及我們的數位攝影和處理系統的進步,將有助於進行到外科病理報告的影像增強報告,如果有相關計畫的話
