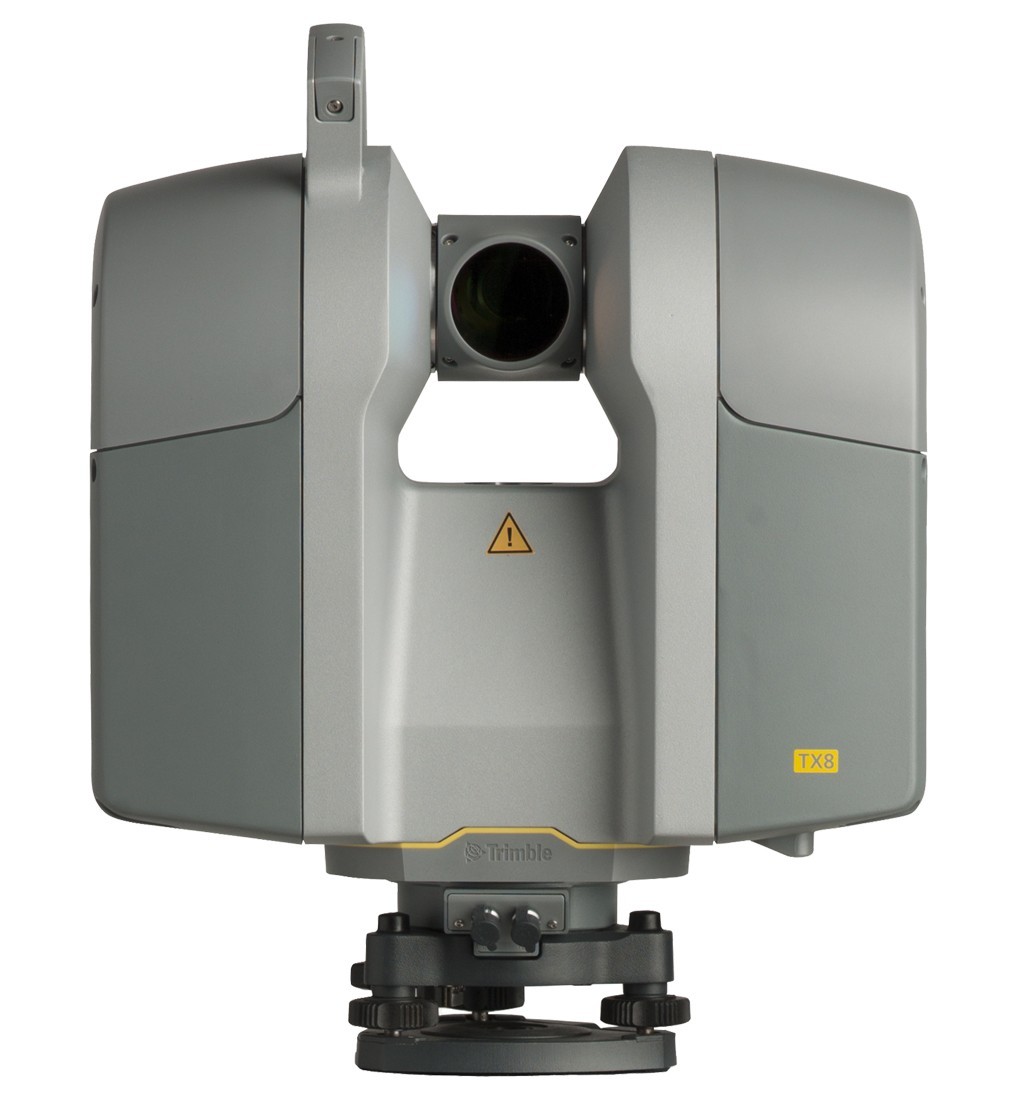

Trimble TX8雷射掃描儀

TrimbleR TX8雷射掃描儀在性能和易用與實用性方面為三維掃描設立了新的行業標準。憑藉其在測量速度、測量距離和測量精度等方面的優異表現,TX8能夠為工業測量、工程測量、建築、現場取證和其它需要高精度和靈活性的應用領域提供優質的資料成果。

三維掃描的革命

Trimble TX8能夠實現更快的掃描速度和更遠的測量距離,以節省三維掃描任務所需的時間和精力。Trimble TX8可使您從每次設站中更快速地獲取資料,同時,掃描儀更長的測量距離可減少您執行任務所需要的設站次數。您將在保證資料完整性和準確性的前提下更快地完成您的工程項目。
憑藉Trimble 專利的Lightning™閃電技術,在其整個測量距離範圍內,TX8都可以每秒1百萬個精確雷射點的速度獲取資料。Trimble 的Lightning技術很少受到表面類型和大氣條件變化的影響,所以您可從每個測站中獲得完整性的資料集。
同時,Trimble TX8還簡化了內業工作。掃描儀純淨、低雜訊的資料大大減少了內業資料處理所需的時間。Trimble TX8獲取的資料可以直接導入到Trimble RealWorks軟體和Trimble 掃描流覽器軟體中。
通過Trimble TX8和Trimble RealWorks的配合,還可以提供高效資料流程給各種主流的CAD軟體。

高端應用要求下的高性能表現

Trimble TX8是獲取真實場景細節資料的理想工具。它可以在不損失測量距離和精度的情況下進行高速的測量,為設計及分析專業人員提供其所需的高密度三維點雲資料。
Trimble TX8以 360°× 317°的視場和每秒1,000,000點的資料獲取速度。完成一次典型的測量任務,只需3分鐘。Trimble TX8在整個120米測量距離內都能夠保持高測量精度。借助升級選項,可以使測量距離擴展至340米。

堅固、靈活、易用

一鍵掃描設計和彩色觸摸顯示幕使得其掃描工作非常簡單而高效。直觀的內建使用者介面可以使使用者快速完成掃描解析度設置和定義掃描區域。由於可以僅獲取使用者需要資料,因此大大節約了外業掃描及內業資料處理的時間。
其對人眼無害的1類不可見雷射使得TX8即使在繁忙的公共場所也可安全作業。這些特性使得TX8擁有在各種要求嚴格的環境和條件下工作的靈活性。Trimble TX8具有堅固的硬體設計,IP54的防塵防水等級,高保護反射鏡以在強烈日光下進行掃描的能力。
Trimble TX8為移動作業而設計,重量只有11公斤,採用輕便、使用壽命長的鋰電池供電。TX8還配備了帶滾輪的運輸箱,符合航空托運標準,可以方便地在不同的工作地點之間運輸。

完整的解決方案

Trimble TX8為多種應用領域和環境而設計。其典型應用領域包括:

• 工廠設計與工業測量

• 市政工程

• 測繪

• 採石採礦

• 施工建設

• 建築設計

• 古建築維護與修復

• 變形監測

• 品質控制

• 事故調查

Trimble TX8雷射掃描儀所具有的獲取高精度、高密度三維資料的能力,結合Trimble RealWorks軟體先進的建模、分析和資料管理工具,可以為空間地理資訊專業人員提供完整的掃描解決方案。

產品規格
概覽
掃描原理..........................................水準旋轉基座上的豎直旋轉鏡掃描
測距原理..........................................由天寶Lightning™閃電技術提供的超高速脈衝鐳射
測量速度..........................................1MHz
最大測程..........................................120 m於大多數表面340 m,升級選項
測距雜訊..........................................< 2 mm於大多數表面

距離測量
鐳射等級.............1類,對人眼安全,依據國際電子電機委員會鐳射等級測試標準EN60825-1
鐳射波長 ............1 .5μm,不可見
雷射光束直徑...........6 mm,10 m處;10 mm,30 m處;34 mm,100 m處
最小測程.............0 .6 m
最大標準測程.........120 m ,對於反射率在18–90%之間的物體100 m,對於反射率在5%左右的超低反射率物體
擴展測程1............340 m
測距雜訊.............<2 mm,2m – 100 m範圍內反射率18–90%的物體
測距系統誤差.........<2 mm

掃描
視場角......................................................360°× 317°
測角精度..................................................±8”

掃描指標
1
2
3
擴展模式1
最大測程
120 m
120 m
120 m
340 m
一站掃描用時(分:秒)
2:00
3:00
10:00
14:00
30 米處點間距
22 .6 mm
11 .3 mm
5 .7 mm
7 .5 Mm
反射鏡旋轉速度
60 轉/秒
60 轉/秒
30 轉/秒
16 轉/秒
有效掃描速度
0 .5百萬點/秒
1 百萬點/秒
1 百萬點/秒
0 .4百萬點/秒
一站總點數
3400萬點
1 .38 億點
5 .55 億點
3 .12 億點

其它
亮度解析度............................................8 位
整平........................................................外部水準泡,內置電子水準泡
雙軸補償................................................可設定:開/關
解析度.....................................................0 .3"
範圍........................................................±10'
精度........................................................0 .5"
資料存儲...............................................USB 3 .0 快閃記憶體

物理
主機尺寸.......................................335 mm(寬) × 386 mm(高) × 242 mm(深)
重量...............................................10 .6 公斤,含三角基座不含電池
                                             11 .0 公斤,包括三角基座和電池
電源適配器..................................76 mm(寬) × 43 mm(高) × 130 mm(深)
重量...............................................0 .66 公斤
功耗...............................................72瓦
設備箱尺寸..................................500 mm(寬) × 366 mm(高) × 625 mm(深)

環境
操作溫度(非冷凝空氣)..........0 °C - +40 °C
存儲溫度...................................–20 °C - +50 °C
操作濕度範圍..........................非冷凝
每塊電池持續掃描時間.........>2 小時
光線條件...................................整個測程範圍內所有室內、室外光線條件(無光線條件限制)
防塵防水...................................IP54
電池尺寸...................................89 .2 mm(寬) × 20 .1mm(高) × 149 .1 mm(深)
電池重量...................................0 .46 公斤
掃描器重量..............................11 .0 公斤(包括三角基座、電池和USB快閃記憶體)
