代客量測 服務說明
根據不同產業及各式量測需求,台儀提供客製化的量測服務,讓您享有最專業的量測品質。代客量測:無論是因為預算與自有設備不足、特殊的量測需求或是需要第三方認證之量測結果,台儀皆能針對各式條件配合專業工程師執行儀器操作,協助您取得精確數據,並提供量測報告。


▲量測設備

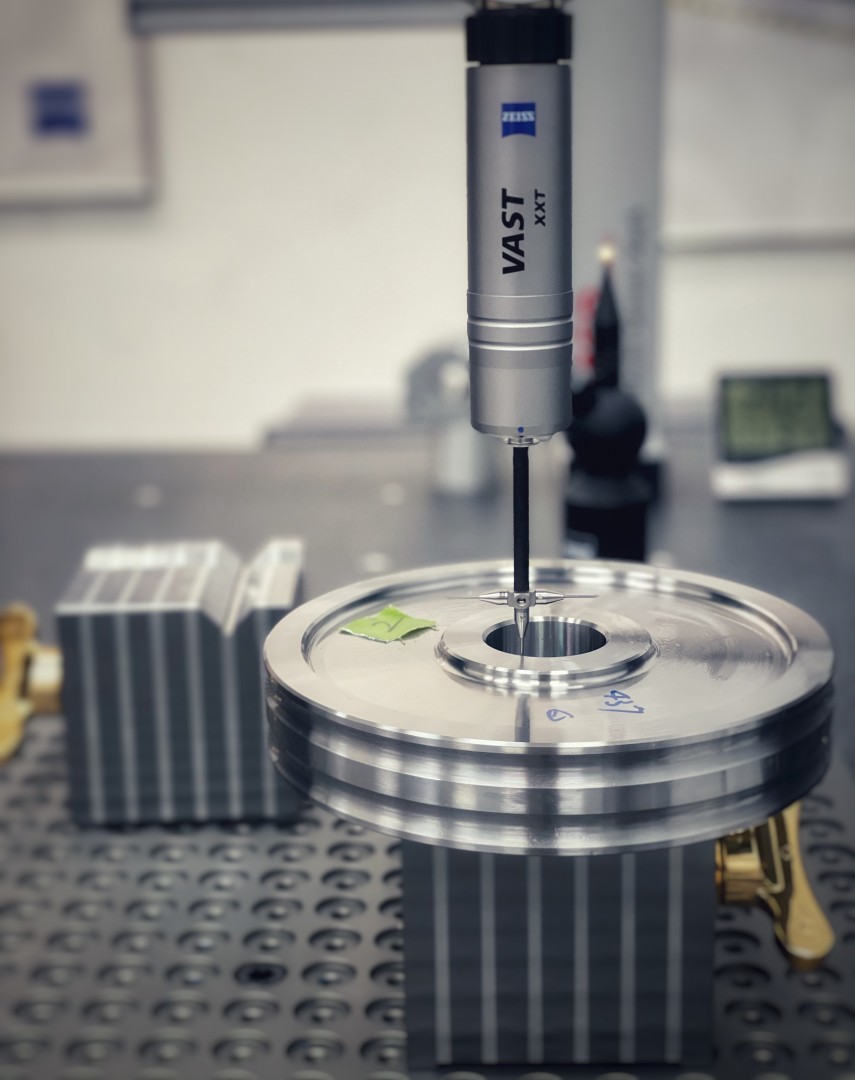

龍門式三次元量床 Zeiss Contura

為了解決客戶零件開發初期,對於精密尺寸的量測的需求,特別引進具有高公信力的ZEISS三次元。並請擁有豐富經驗的技術人員來提供代客量測服務,服務項目包含工件尺寸及幾何公差,三次元的相關規格特性如下:
  • 機型: CONTURA 7106
  • 精度: MPEE = (1.7 + L/350) um
  • 量測行程: X : 700 mm Y : 1000 mm Z : 600 mm
  • 工件負載: 730 kg
  • 旋轉系統: 水平旋轉 : +/- 180度   垂直旋轉 : +/- 180度,每2.5度一固定點,空間中有共有20736個點位置可量測
  • 掃描式測頭: 同時具有單點及連續掃描量測功能,每秒可取150點,最小可使用探針為0.3 mm


Zeiss全方位三次元量測軟體平台 CALYPSO

從設備、Sensor、軟體整套全都由Zeiss獨立開發,是市面上整合最好的軟體,且從1996年至今每一年度蔡司都不斷的更新且修正,帶來最新、最快速、最人性化的量測軟體。
多個任務,一種工具,不管是手動還是CNC測量,線上還是離線編程,CALYPSO都能應對自如。CALYPSO支持多探頭測量,相容蔡司推出的所有探頭和測量功能。

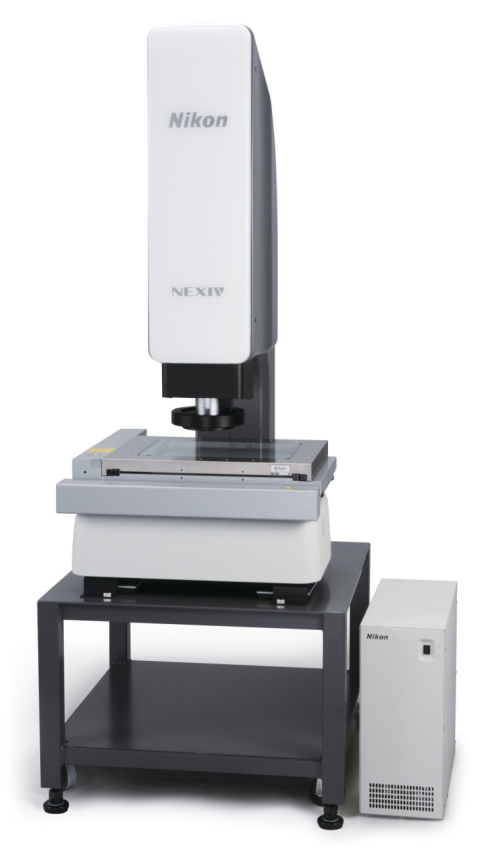

CNC影像量測儀器:NIKON VMZ-R3020

  • 非接觸式的影像量測
  • X,Y,Z 三軸尺寸,幾何尺寸的量測
  • X,Y軸使用影像自動尋邊器量測尺寸距離
  • Z軸使用同軸雷射對焦量測高度差
  • 自動量測,沒有人為量測誤差
可量測的工件大小:
  • X,Y,Z 最大尺寸: 300 X 200 X 200 mm
  • 最大荷重 : 20 kg
  • X,Y軸精度保證:U1= (1.2+4L/1000)µm / U2= (2+4L/1000)µm
  • Z軸精度保證:U1= (1.2+5L/1000)µm
  • * L = ( 量測行程 ) mm

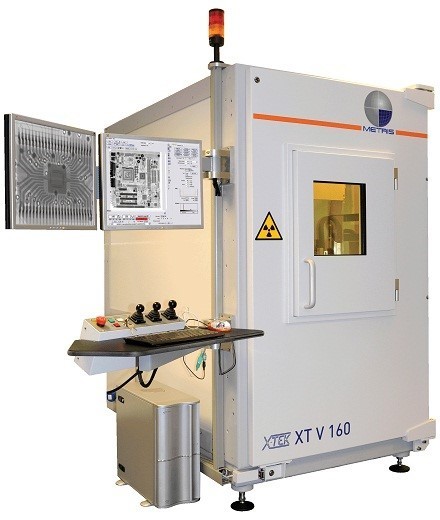

X-ray檢驗儀器 : 日本NIKON XTV160 CT

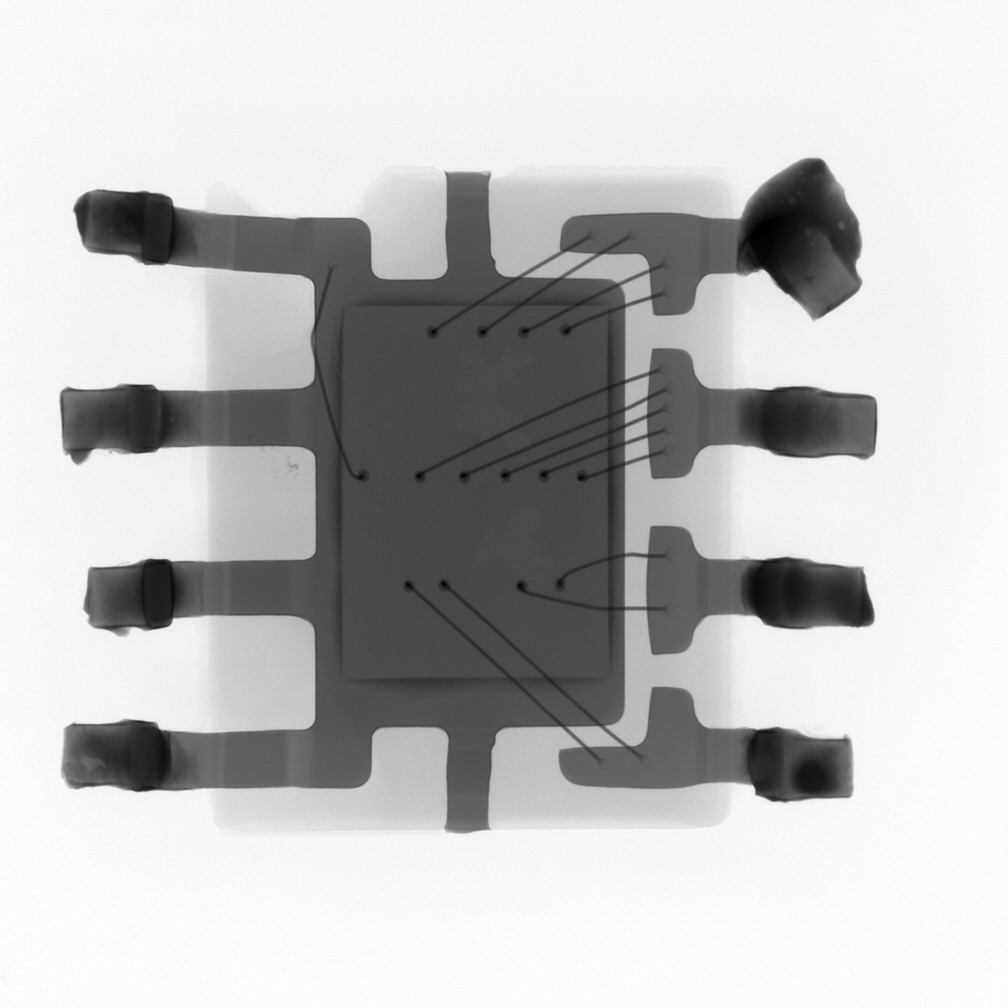

  • 使用X光透視產品,檢查內部缺陷, 做2D的觀察

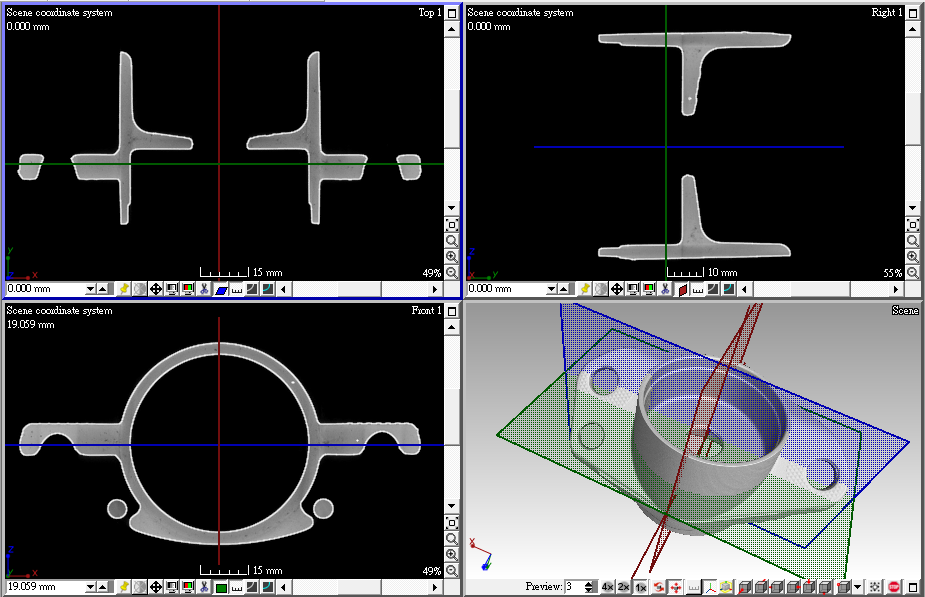

  • 可做 CT (電腦斷層掃描), 做3D的觀察
可檢測的工件大小(2D觀察):
  • X,Y 最大尺寸 : 406 X 406 mm
  • 最大荷重 : 5 kg

可檢測的工件大小(做CT , 3D觀察):
  • X,Y最大尺寸 : 12 X 18 mm
  • 最大荷重 : 300 g
