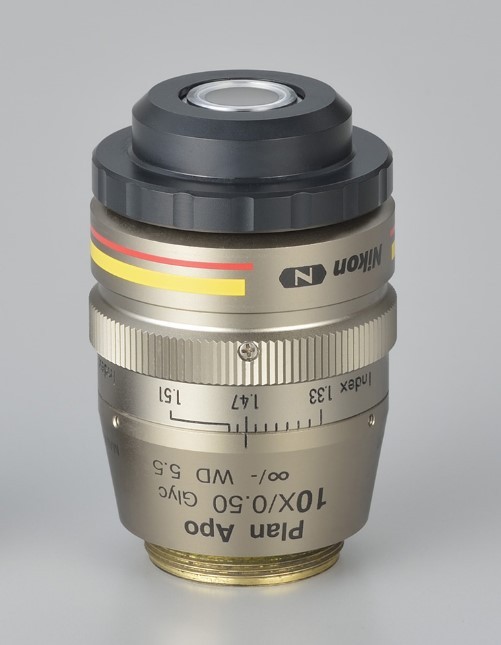

Nikon CFI Plan Apochromat 10XC Glyc甘油鏡
Nikon發表新的10倍 Plan APO級的甘油鏡，此款甘油鏡的開發是為了處理厚樣本（deep tissue）的影像，適用於各式各樣的組織透明技術（tissue clearing technique），它的高折射率相當符合神經科學研究的需求。
開發動機：
新的這顆Nikon CFI Plan Apochromat 10倍甘油鏡可以讓以往比較不易觀察的深層組織看起來就像清楚的大腦樣本一樣清晰。這顆新款的物鏡不僅提供了影像的高解析力（high resolution），更擁有大視野、高景深、高通量（high throughput）效果可應用在厚樣本的影像處理上（deep-imaging）。
CFI Plan Apochromat 10XC Glyc甘油鏡主要特色：
- 可調整對應折射率：具備校正環，可調整折射率範圍為1.33到1.51，也就是說這顆物鏡具備了水鏡、油鏡、甘油鏡的功能，一鏡多用。
- 高穿透率：採用Nikon獨家奈米結晶鍍膜技術，UV到近紅外光（near IR）的波長均有高穿透率。
- 消色差處理：由405nm到1064nm，大範圍的消色差處理。對多光子顯微鏡拍攝厚樣本，尤其是腦組織，這類需要較長波長的實驗而言，是相當理想的工具。
參考照片：

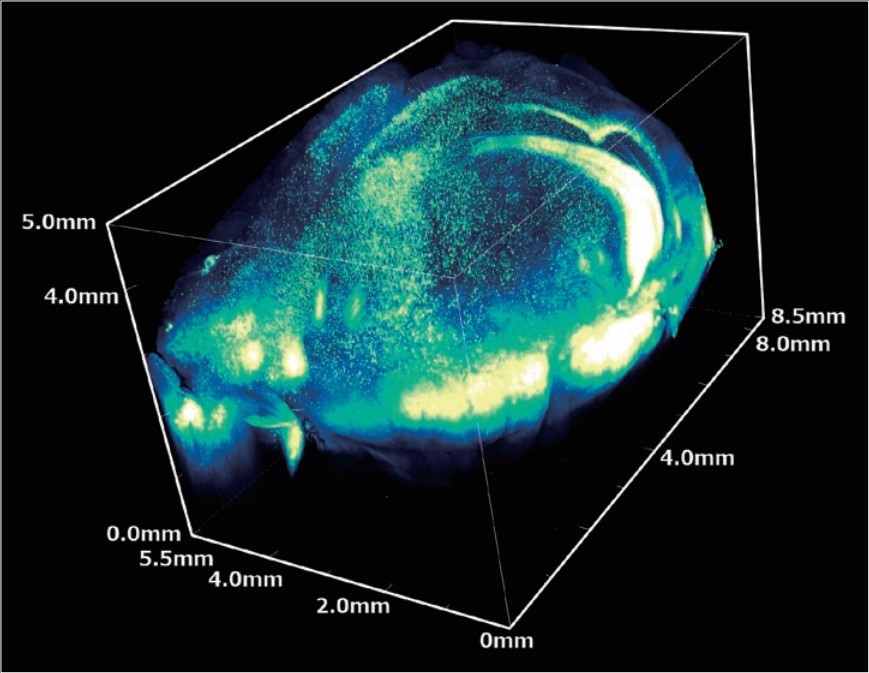

Fixed YFP-H mouse brain clarified with optical clearing solution*
Stitched image captured with Nikon Multi Photon Microscope A1R MP+ , CFI Plan Apochromat 10XC Glyc
Photographed with the cooperation of: Dr. Ryosuke Kawakami, Dr. Tomomi Nemoto, Research Institute for Electronic Science, Hokkaido University
* Whole brain image with captured with transgenic mouse labeled with yellow fluorescent protein (YFP-H)
參考影像：

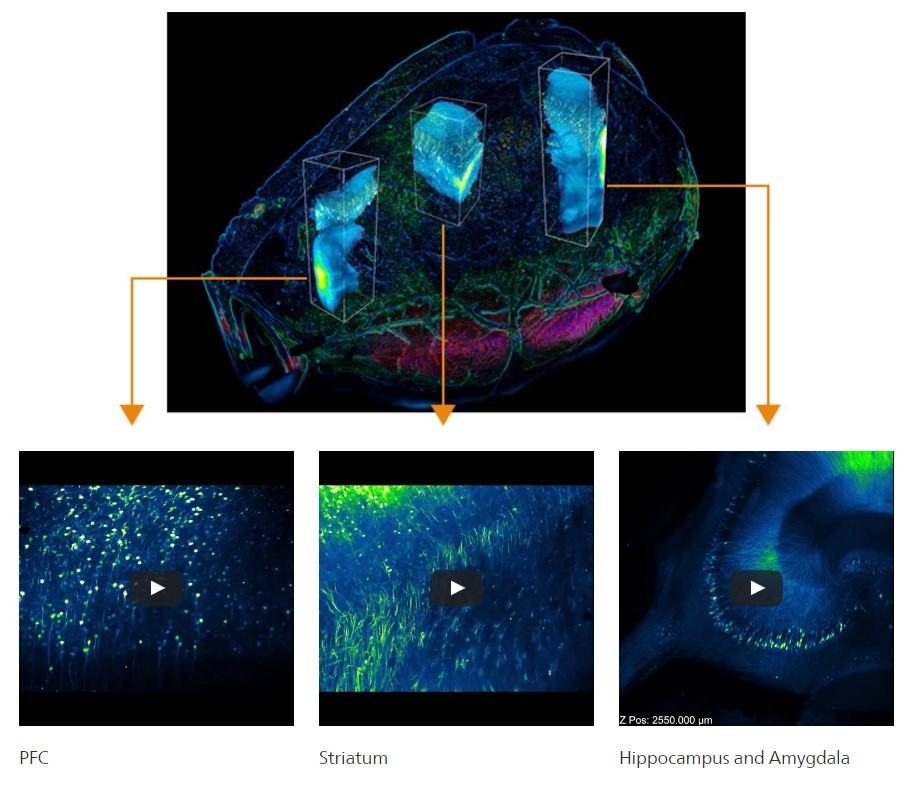

Optical slices of H-line mouse whole brain after clearing with LUCID-A
Objective: CFI Plan Apochromat 10xC Glyc (N.A. 0.5, W.D. 5.5mm)
Photo courtesy of: Drs. Ryosuke Kawakami and Tomomi Nemoto, Research institute for Electronic Science, Hokkaido University
★CFI Plan Apochromat 10XC Glyc甘油鏡產品規格
|
Model name型式
|
CFI Plan Apochromat 10XC Glyc
|
|
Magnification倍率
|
10X
|
|
Numerical aperture開口數
|
0.5
|
|
Working distance工作距離
|
5.5mm
|
|
Parfocal distance共焦距離
|
60mm
|
|
Correction ring補正環
|
Equipped: Refractive index correction of liquid immersion medium 有配備折射率補正功能
|
|
Refractive index correctable range折射率補正範圍
|
1.33 to 1.51
|
|
Usable cover glass thickness
蓋玻片厚度對應範圍
|
0 to 0.17mm
|
