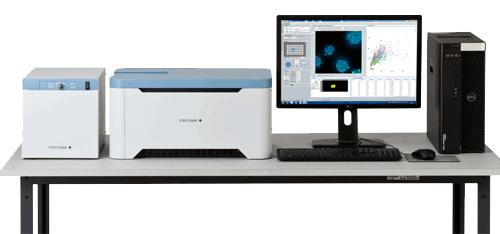

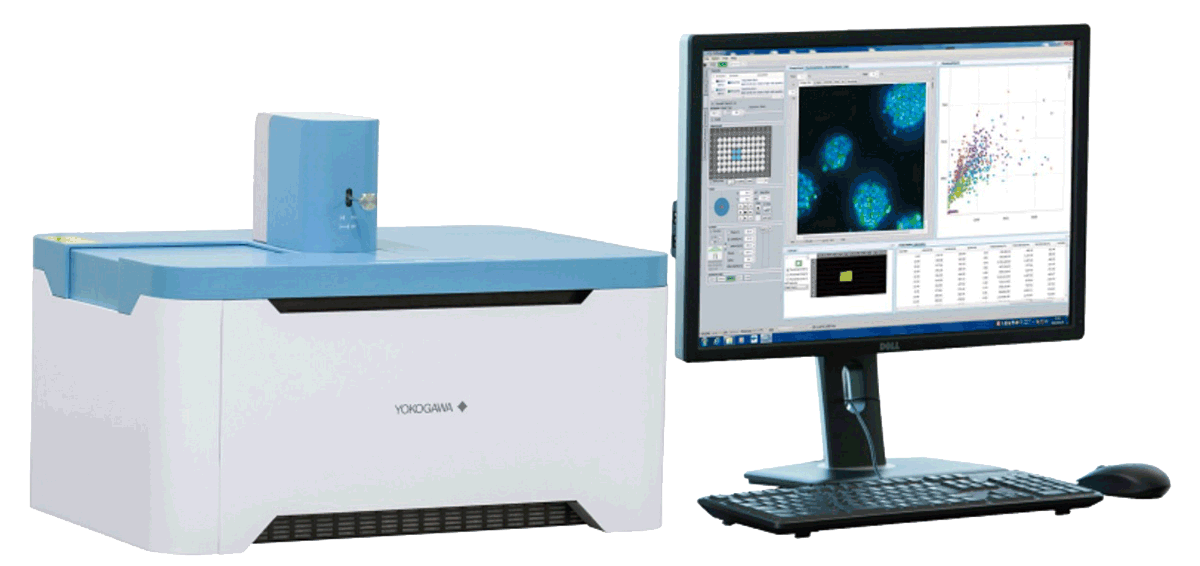

YOKOGAWA CQ1 桌上型高通量分析系統
CellVoyager CQ1 可以對活細胞團進行 3D 成像和量化分析（例如 3D 培養容器內的細胞球體），並保持細胞完整。CellVoyager CQ1 以通用格式導出功能數據，這些數據可由各種第三方軟體讀取，用於進階數據分析。透過整合外部培養皿處理機器手臂，可以構建一個基於 CellVoyager CQ1 的客製化系統。
CellVoyager CQ1 系統特點
*1 選項
|
雷射激發光波長 |
405 nm，488 nm，561 nm，640 nm |
|
照明源 |
雷射光 |
|
物鏡 |
2x-60x |
|
照相機 |
高靈敏度 sCMOS 相機 |
|
自動對焦 |
雷射自動對焦，軟體自動對焦 |
|
軟體 |
CellPathfinder |
CellVoyager CQ1 系統特點
可測量球體、菌落和組織切片
- 與傳統的流式細胞術相比，無需從培養皿中取出細胞。
- Nipkow spinning disk 共軛焦技術，實現高速而低傷害的3D圖像擷取。
- 豐富的特徵提取，便於進行複雜的細胞圖像分析。
- 大視野和拼圖功能使大樣本易於成像。
支持縮時成像和活細胞分析
- 高精度顯微培養箱和共聚焦的低光毒性，使縮時成像和活細胞分析成為可能。
- 最大 20fps 選項，可實現快速縮時攝影。*1
高質量圖像與傳統流式細胞儀相似的操作性
- 影像擷取後可即時顯示特徵數據和統計圖表。
- 可用作共聚焦顯微鏡圖像的高質量圖像。
- 易於從圖形單點追溯到原始圖像，並進行重複測量。
開放式平台
- 可客製搬運機器人與外部系統連接。*2
- 可擴展成作為圖像採集和量化儀器的整合系統。
- FCS/CSV/ICE 數據格式可由第三方資料分析軟體讀取。
- 適用於各種細胞培養和樣品培養皿。
體積小、設備輕巧、無需暗房
|
項目 |
CQ1 |
一般螢光成像 |
流式細胞術 |
|
細胞去除/懸浮液處理 |
不需要 |
不需要 |
需要 |
|
細胞圖像確認 |
可能 |
可能 |
不可能 |
|
拍照即時顯示 |
可能 |
取決於設備 |
可能 |
|
3D數據測量 |
可能 |
不可能 |
不可能 |
|
縮時攝影 |
可能 |
不可能 |
不可能 |
*1 選項
*2 請聯繫我們了解更多信息
安裝範例
規格
|
項目 |
規格 |
|
光學 |
微透鏡增強 dual wide Nipkow disk 共軛焦，可選購相位差照明 |
|
雷射/濾片 |
雷射：從 405 / 488 / 561 / 640nm 中選擇 2-4 個雷射激發光，內建可裝 10 個螢光濾片電動轉盤 |
|
照相機 |
sCMOS 2000×2000pixel, 13.0×13.0mm |
|
物鏡 |
最多 6 個鏡頭 |
|
樣品容器 |
Microplate（6, 24, 96, 384 well）、Slide glass、Cover glass chamber*1、Dish （35, 60mm*1） |
|
XY載台 |
高精度 XY 載物台，指定分辨率 0.1µm |
|
Z軸對焦 |
電動 Z 軸，指定分辨率 0.1µm |
|
自動對焦 |
雷射自動對焦，軟體自動對焦 |
|
特徵數據 |
細胞/細胞顆粒數量、亮度、體積、表面積、面積、周長、直徑、球形、圓度等 |
|
資料格式 |
圖像：16 bit TIFF（OME-TIFF）、PNG |
|
工作站 |
測量和分析工作站 |
|
氣體混合器 |
CO2 濃度：大氣濃度 – 7 % |
