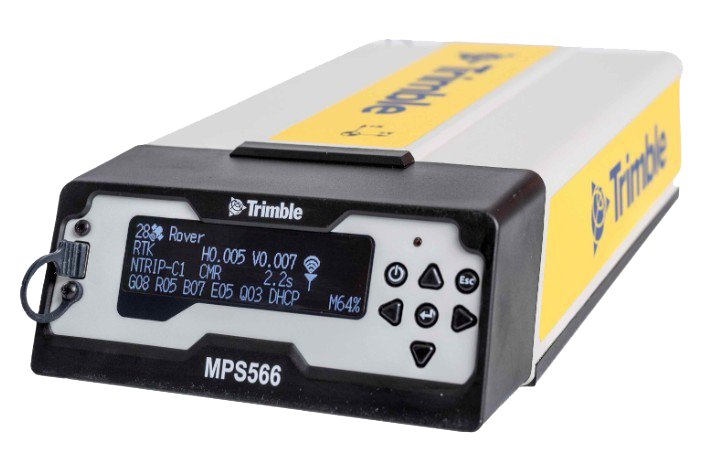

Trimble MPS566 導航系統
適用於 NeoPanamax 船隻的非移動式導航系統
精確定位和導向
Trimble MPS566 導航系統是由巴拿馬運河管理局批准永久安裝的導航單元，提供基於 GNSS 的實時位置，具有公分級的精度，用於準確的定位、速度、航向、轉向速率和自動識別系統（AIS）數據，所有數據均可通過 Wi-Fi 共享到巴拿馬導航應用程式，以便輕鬆通過運河。系統優勢
- 安全導航 - 即時公分級精度提供高精度的位置和航向，用於精確引導、靠泊和停泊。
- 安全駕駛 - 定位數據與巴拿馬運河導航應用程式共享，提供易於瀏覽的系統狀態。
- 獨立的自動識別系統（AIS）監控 - 將數據提供給獨立的自動識別系統監控。
系統資訊
- 符合巴拿馬運河管理局目前對通過巴拿馬運河的新巴拿馬型船隻的規格要求。
- 可與現有的導航軟體一同使用，以便輕鬆駕駛，內置 AIS 提供船隻識別。
- MPS566 提供前控面板和鍵盤，方便進行品質控制，無需連接 PC。
- 4G LTE 模組允許通過網路連接進行遠端監控和操作。
- 船舶停電時，仍能保持運行約五小時。
- GNSS 接收器可用作遠端支援的網路閘道，和RTK改正（NTRIP）的備用資源。
- Trimble GA830 天線設計適用於惡劣的海上環境，追蹤所有星系的 GNSS 訊號，並支援 Trimble RTX 改正服務的 L-Band 訊號。
- 內建 UHF 無線電、Wi-Fi、藍牙、MSK 校正和 4G LTE 通訊。
- LTE 支援 IBSS、Trimble VRS Now 和 NTRIP 網路校正。
- 具備 INS（慣性導航系統）的精確 GNSS 導航。
- 搭配 AIS/UPS 電子設備的堅固外殼。
- 防水、高抗衝擊性的合金外殼，保護系統免受極端條件影響。
GNSS 接收器規格
| 星系 | GPS、QZSS、Galileo、Beidou、Glonass |
| 頻率 | 所有星系都支持雙頻 |
| 定位精度 | RTK 0.01 米 +/- 1ppm，SBAS：1m 可選的Trimble RTX（水平 0.02m, 垂直 0.05m） 導向精度 10m 天線間隔下為 0.02° 速度精度 1cm/s 轉向速率精度 0.1°/min |
| GNSS 天線 | 2 個 Trimble GA830 GNSS 天線 |
| 追蹤 | 所有當前的 GNSS 星系、L 波段 MSS、SBAS 和 MSK 校正訊號 |
| 海洋功能 | 防止銥衛星傳輸、低海拔追蹤 |
| 尺寸 | 直徑 14.9 公分x高度 9.8 公分 |
| 工作溫度 | -40°C 至 +70°C |
| 安裝 | 5⁄8“ 11 UNC 母螺紋、3 x M3 螺紋孔表面安裝 |
| 重量 | 0.82 公斤 |
| IP 等級 | IP69K |
| 振動 | MIL-STD-810E 方法 514.5 |
| 衝擊 | MIL-STD-810G 方法 516.6 |
| 鹽霧 | MIL-STD-810G 方法 500.5 |
