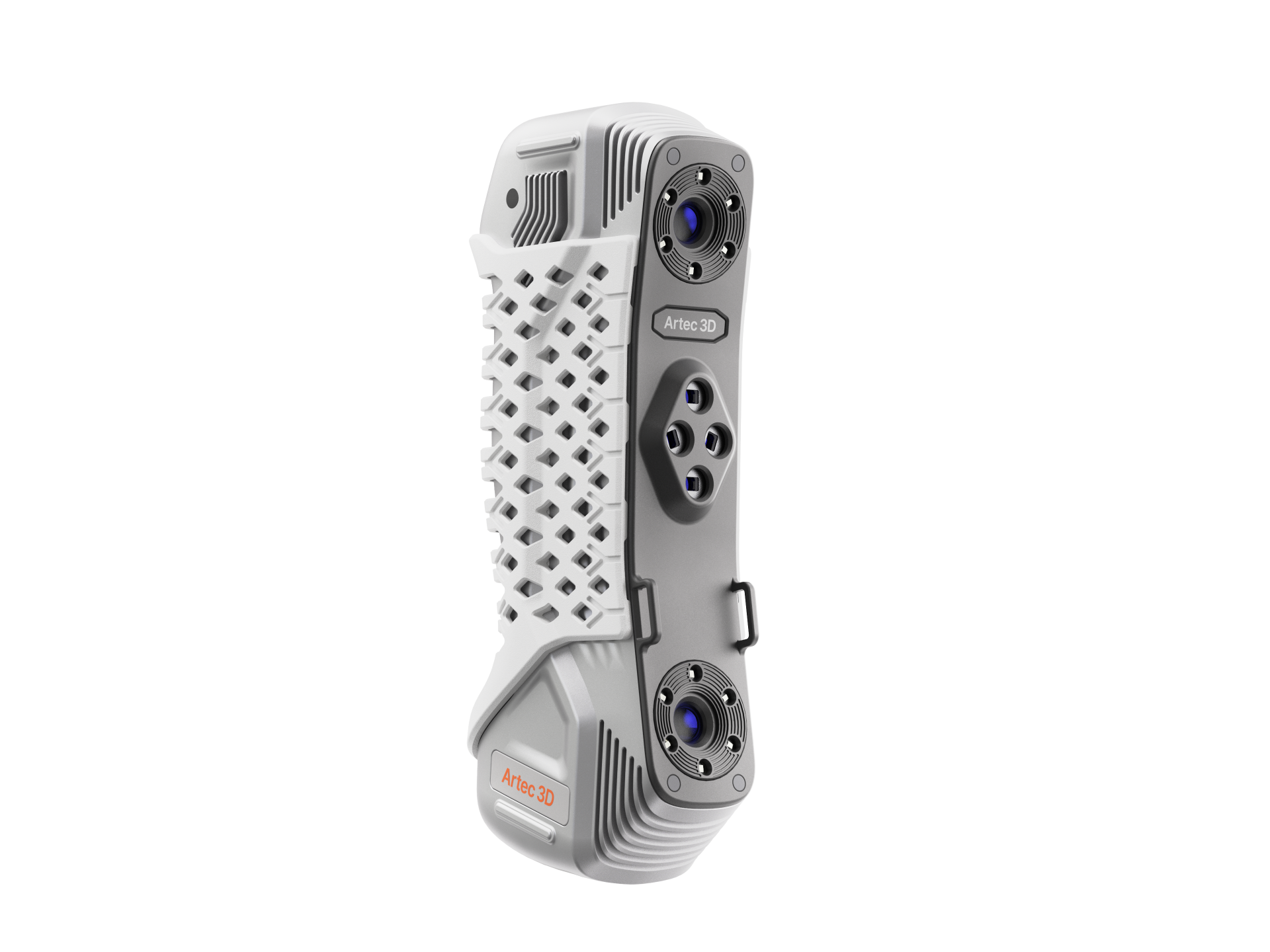

Artec Point|計量級手持 3D 掃描儀
精準穩定,次次如一,輕鬆應對各種高級計量任務
![]() |

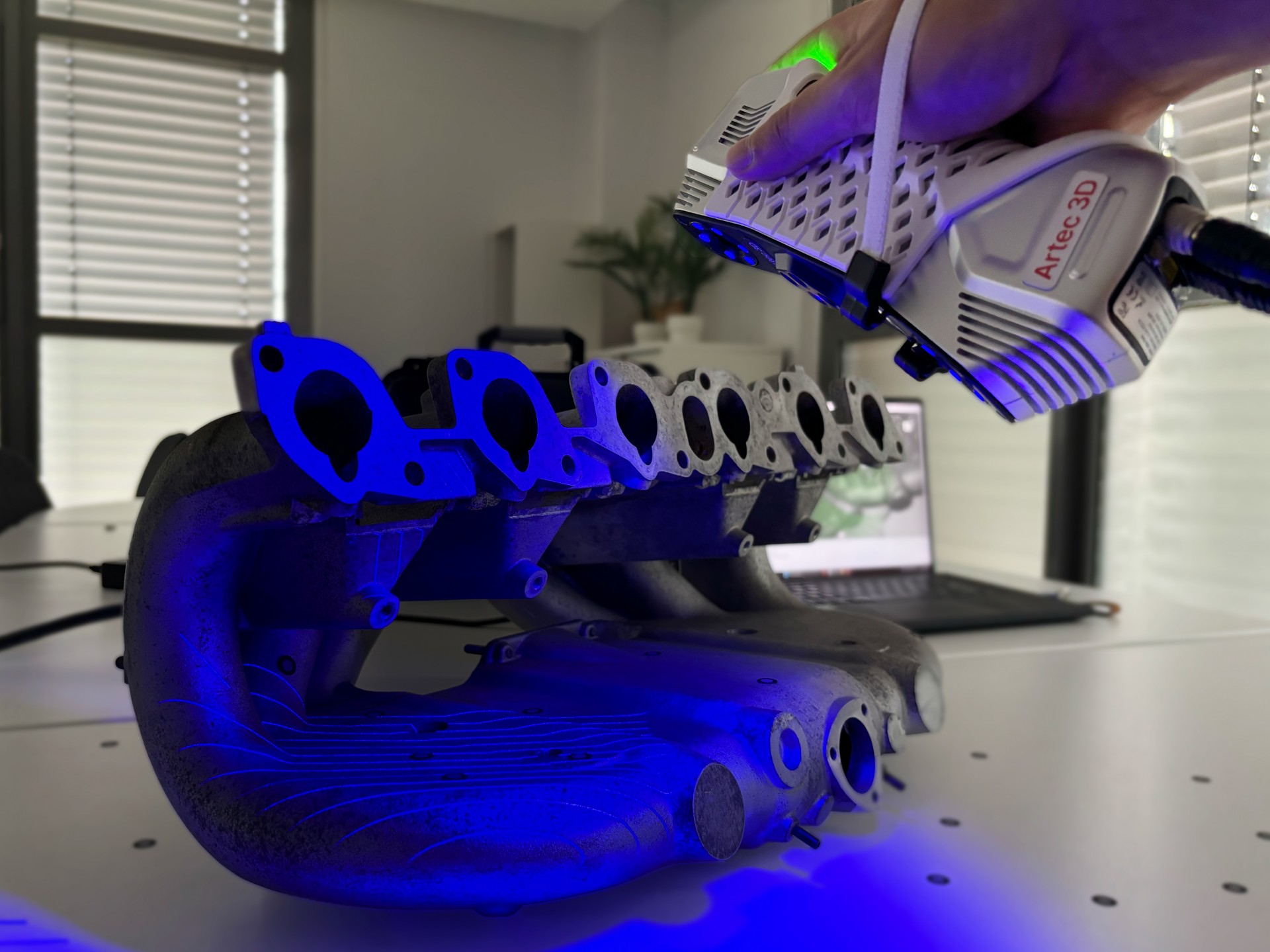

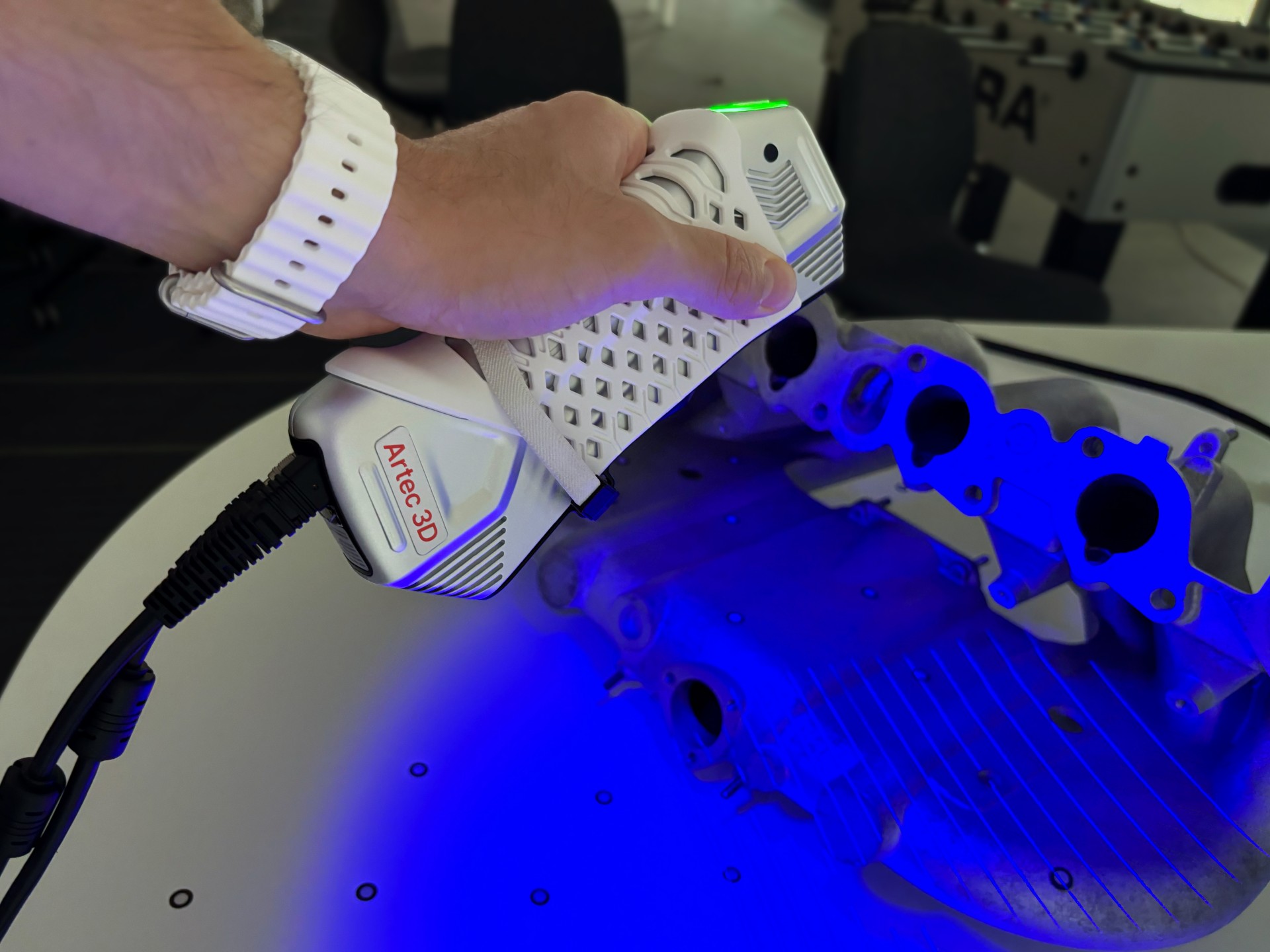

Artec 推出了首款標記點 3D 雷射掃描儀,將符合 ISO 認證的計量級 3D 掃描技術直接帶到您的面前。Artec Point 可以快速捕捉複雜的表面,即使是黑色或光滑外表,也能實現高達 0.02 mm 的精度,適用於質量控制和逆向工程。 通過切換網格、平行和單雷射模式,可以最大程度優化掃描效果,並利用以陡視角固定的高清攝像頭捕捉狹窄區域。Artec Point 擁有輕便且堅固的金屬機身,非常適合在苛刻的工業環境中使用。 如需捕捉複雜物體,且對重複性和精確度有極高要求,那麼 Artec Point 穩定的出色表現,必將成為您快速完成資料採集的可靠方案。 • 資料精度:0.02 mm • 3D 解析度:0.02 mm • 最大距離掃描範圍 H x W:700 x 600 mm |
值得信賴的高精準模型
Artec Point 3D 掃描儀憑藉其超高精度、穩定的追蹤功能、複雜幾何專用模式,可捕捉高解析度計量資料,值得信賴。
計量級精度
Artec Point 捕捉複雜表面時,精度和重複性極為出色,為工業計量穩定提供高品質資料。
極易使用
Artec Point 的大部分主要功能都可以透過四個易於操作的按鈕完成,使用者可以調整按鈕配置,優化工作流程效率。
追蹤穩定
Artec Point 以高達 120 FPS 的速度捕捉物體,實現對物體的全程鎖定,確保資料中沒有空洞,使用體驗非常愉快。
切換模式以應對複雜表面
掃描儀擁有三種不同模式:高速網格模式、用於捕捉複雜幾何的平行雷射模式,以及用於深孔等隱蔽幾何的單一雷射模式。使用者可在三種模式之間切換以實現最佳效果。
放大查看更多細節
可放大 8 倍,能更仔細查看表面,讓掃描完整覆蓋,微小細節不遺漏。
掃描視野寬廣
Artec Point 3D 雷射掃描儀擁有廣闊的掃描區域,可捕捉更大的物體,同時使目標保持在視野中,實現無縫、高速的 3D 掃描。
計量 3D 掃描的好搭檔

一鍵對應不同表面
Artec Point 具備三種模式 —— 快速掃描大型物體、捕捉精細細節、深孔數位化。您只需點擊一個按鈕即可隨意切換。
Artec Studio

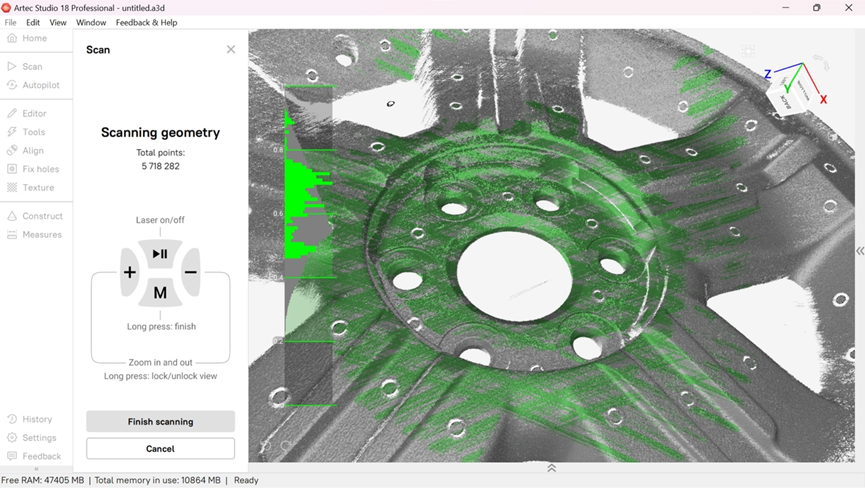

實時可視化
Artec Studio 直觀的彩色編碼 3D 雷達為使用者提供實時反饋,幫助調整掃描方法以實現最佳資料捕獲。
快速資料處理
基於標記點的 3D 掃描儀和 Artec Studio 是一組傑出搭檔,捕捉和處理速度非常快且操作簡單,從掃描到網格生成通常只需幾秒鐘。
真正的全方位軟體
Artec Studio 提供逆向工程和檢測所需的全部基本功能,資料可以一鍵發送到 ZEISS INSPECT 或 Control X,以應對更高級的使用場景。
對比掃描與CAD資料
透過自動曲面功能整理網格並創建 CAD 實體,並檢查偏差,且無需離開當前選項卡,更不必打開其他軟體。
內建檢測工具

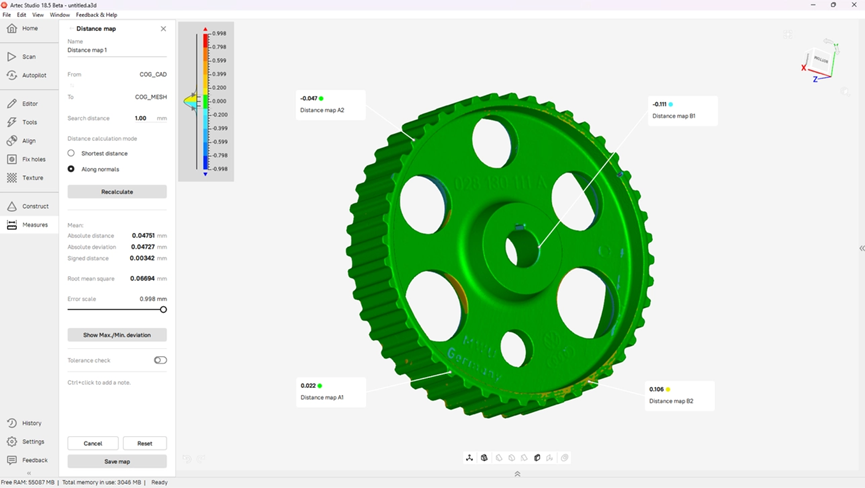

將掃描結果分成多個部分,使用 Artec Studio 的 3D 比較圖識別缺陷,並透過直觀的容差檢查確保產品符合標準。
合併掃描以提升結果
將我們首款基於標記點的手持式 3D 雷射掃描儀掃描結果,與其他 Artec 3D 掃描儀捕捉的資料結合起來,可創建更大、更詳細的 3D 模型。
Artec Studio 直觀的彩色編碼 3D 雷達為使用者提供實時反饋,幫助調整掃描方法以實現最佳資料捕獲。
快速資料處理
基於標記點的 3D 掃描儀和 Artec Studio 是一組傑出搭檔,捕捉和處理速度非常快且操作簡單,從掃描到網格生成通常只需幾秒鐘。
真正的全方位軟體
Artec Studio 提供逆向工程和檢測所需的全部基本功能,資料可以一鍵發送到 ZEISS INSPECT 或 Control X,以應對更高級的使用場景。
對比掃描與CAD資料
透過自動曲面功能整理網格並創建 CAD 實體,並檢查偏差,且無需離開當前選項卡,更不必打開其他軟體。
內建檢測工具
將掃描結果分成多個部分,使用 Artec Studio 的 3D 比較圖識別缺陷,並透過直觀的容差檢查確保產品符合標準。
合併掃描以提升結果
將我們首款基於標記點的手持式 3D 雷射掃描儀掃描結果,與其他 Artec 3D 掃描儀捕捉的資料結合起來,可創建更大、更詳細的 3D 模型。
應用場景
品質控制
仔細檢查產品批次,確保它們在安裝或發貨給客戶之前符合所需的公差和品質標準。
逆向工程
精度是有效逆向工程的基石,捕捉精確的幾何資料可用於對比,或製作複製品進行迭代。
改裝
採集已停產的零部件,轉換為 CAD 模型,並重新製造以用於當今的應用場景,如根據需要進行改進。
製造售後零件
使用亞毫米級精度的 3D 掃描儀設計新零件,如定製汽車引擎蓋,使其完美貼合現有幾何。
維護、修理、大修
為損壞的零件完成高精度數位化,查找缺陷,識別超出公差的幾何,並進行修復,以確保裝配和工作流程的正常運行。
勝任各種規模的檢測
確保任何中小型產品都能按預期性能運行。無論是小批量生產還是工業規模,Artec Point 都非常擅長零件的精細檢查。
仔細檢查產品批次,確保它們在安裝或發貨給客戶之前符合所需的公差和品質標準。
逆向工程
精度是有效逆向工程的基石,捕捉精確的幾何資料可用於對比,或製作複製品進行迭代。
改裝
採集已停產的零部件,轉換為 CAD 模型,並重新製造以用於當今的應用場景,如根據需要進行改進。
製造售後零件
使用亞毫米級精度的 3D 掃描儀設計新零件,如定製汽車引擎蓋,使其完美貼合現有幾何。
維護、修理、大修
為損壞的零件完成高精度數位化,查找缺陷,識別超出公差的幾何,並進行修復,以確保裝配和工作流程的正常運行。
勝任各種規模的檢測
確保任何中小型產品都能按預期性能運行。無論是小批量生產還是工業規模,Artec Point 都非常擅長零件的精細檢查。
應用行業
汽車行業
敏捷、輕便且超高精度的 3D 掃描是採集汽車資料的可靠配方,從車輛引擎蓋、車門面板、擾流板到難以採集的內部細節,一網打盡。
航空航天
即便在理想狀態下,實現超精細公差可能也並非易事。Artec Point 操作簡單,容易上手,為捕捉複雜的、光滑的翼型表面提供出色的精度。
製造業
無論您使用何種技術 —— 機械加工、注塑成型、鑄造或其他不同工藝,Artec Point 3D 掃描儀都是一款出色的非接觸式質量檢驗解決方案。
重工業
即使是採集大型、重型物體,Artec Point 也能應對挑戰。輕輕鬆鬆地為小螺栓到鑄鐵件等各種物體完成精確數位化。
模具製造
不合格的模具只會產生次品零件。啟動 Artec Point 的超精細掃描模式,在全面生產前仔細評估零件幾何。
能源行業
無論是活塞頭還是海上網絡中的管道,Artec Point 都非常適合檢查能源行業中的裝配件,以確定它們是否需要維修或更換。
敏捷、輕便且超高精度的 3D 掃描是採集汽車資料的可靠配方,從車輛引擎蓋、車門面板、擾流板到難以採集的內部細節,一網打盡。
航空航天
即便在理想狀態下,實現超精細公差可能也並非易事。Artec Point 操作簡單,容易上手,為捕捉複雜的、光滑的翼型表面提供出色的精度。
製造業
無論您使用何種技術 —— 機械加工、注塑成型、鑄造或其他不同工藝,Artec Point 3D 掃描儀都是一款出色的非接觸式質量檢驗解決方案。
重工業
即使是採集大型、重型物體,Artec Point 也能應對挑戰。輕輕鬆鬆地為小螺栓到鑄鐵件等各種物體完成精確數位化。
模具製造
不合格的模具只會產生次品零件。啟動 Artec Point 的超精細掃描模式,在全面生產前仔細評估零件幾何。
能源行業
無論是活塞頭還是海上網絡中的管道,Artec Point 都非常適合檢查能源行業中的裝配件,以確定它們是否需要維修或更換。
規格
掃描儀類型
|
手持式
|
3D光源
|
藍色雷射 , II 類(對眼睛安全無害)
|
3D點精度最高可達
|
0.02mm
|
體積精度最高可達
|
0.015mm + 0.035mm/m
0.015mm + 0.015mm/m(使用 Artec 計量套件) |
重量
|
570g
|
掃描速率最高可達
|
280 萬次測量/秒
|
捕捉速率最高可達
|
120FPS
|
掃描區域
|
700 × 600 mm
|
景深
|
550 mm
|
掃描對象/區域的大小
|
小型-大型
|
認證
|
基於 VDI/VDE 2634 和 JJF1951 完成的 ISO 17025 認證
|
