影響三次元的量測因素
越是精密的量測儀器對於整體環境而言的要求就越苛刻,影響一台設備的變因越多,其得到的答案或許不會是準確的,也因此我們必須要確保這些變因是操作者可以去控制的,那對於量測設備而言,其數據的價值就會越高,而在接觸式量測擁有很精確數據的三次元機台而言也是如此。
我們先暫時撇開各家機台的量測手法,針對設備環境來做探討。影響機台的狀況有非常多,溫度、濕度、震動、環境是否乾淨、電壓氣壓等,這些環節都會去影響設備量測的精準度,要擁有一個精確性高的數據,這些外在因素我們都要一一去克服。

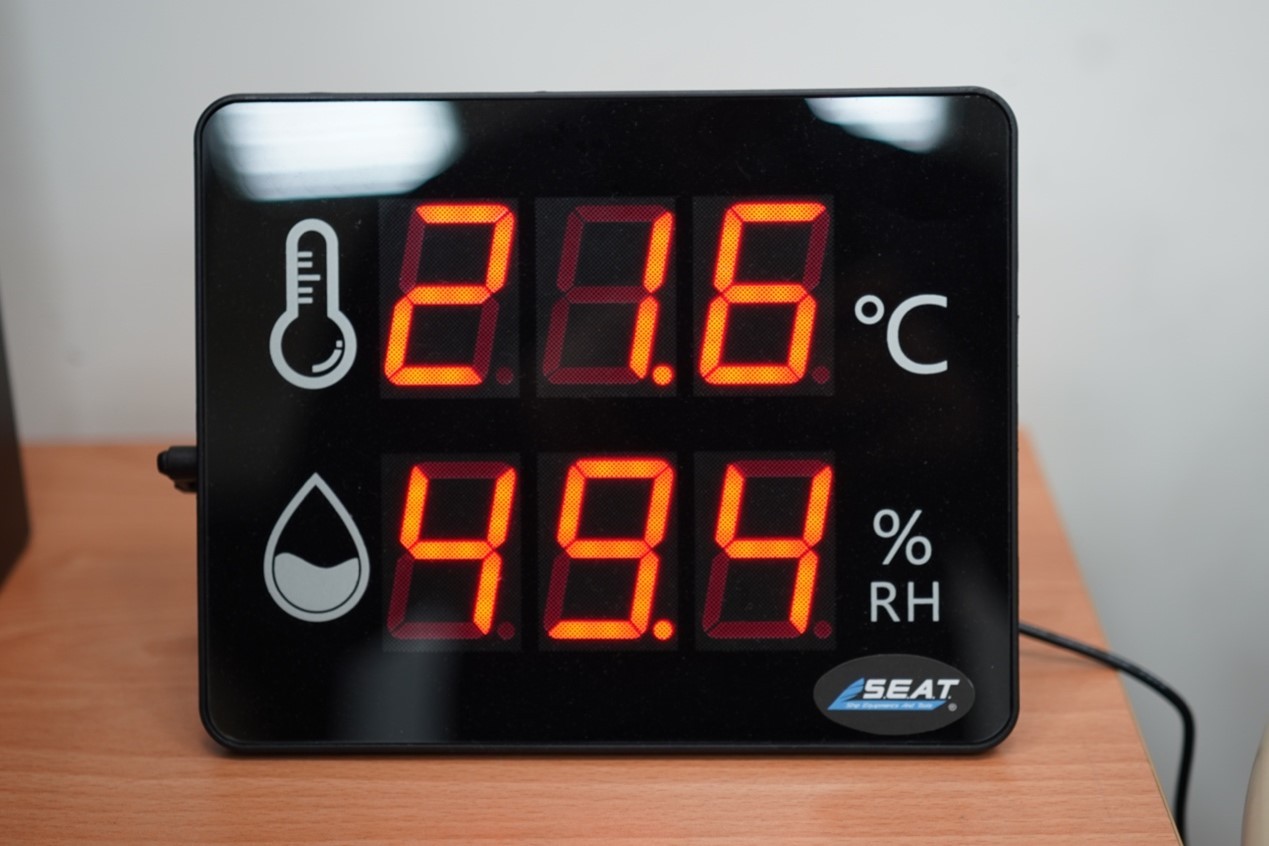

• 溫度濕度:
三次元設備必須長期放置在氣溫正負20度左右的設備中做量測,由於機器精度達到微米等級,因此要避免工件在量測時發生熱膨脹的現象發生,量測出來的數據會相對比較穩定;濕度也是如此,大多數的機台皆為花崗岩材質,一旦濕度過高將會發生平台膨脹的狀況,這時候機台軸承在做動時就會對此造成損壞,因此三次元設備盡量放置在陽光照射不到的恆溫室,24小時要不停開空調與除濕才可以。
擁有穩定的溫度與濕度,量測數據將會相對穩定。
• 震動:
由於設備精度很高,因此對於震動的要求也很高,三次元機台通常會建議放置在一樓或是地下室,遠離震動源如鐵路、加工機台、打氣機等這些會產生高速震動的震動源旁,如無法避免,建議可以建立出防震溝或是額外的減震設備來協助機台穩定,操作員也是如此,量測時盡量不要在空間內多餘的移動,也會影響設備的量測。
• 環境是否乾淨:
環境中如有很多雜質或是沙塵,都會對機器造成不可抹滅的傷害,空氣軸承其實與平台只有幾微米的距離,當軸承與平台表面中有雜質、油污與灰塵,龍門結構一旦移動皆會對軸承造成受損的情況。

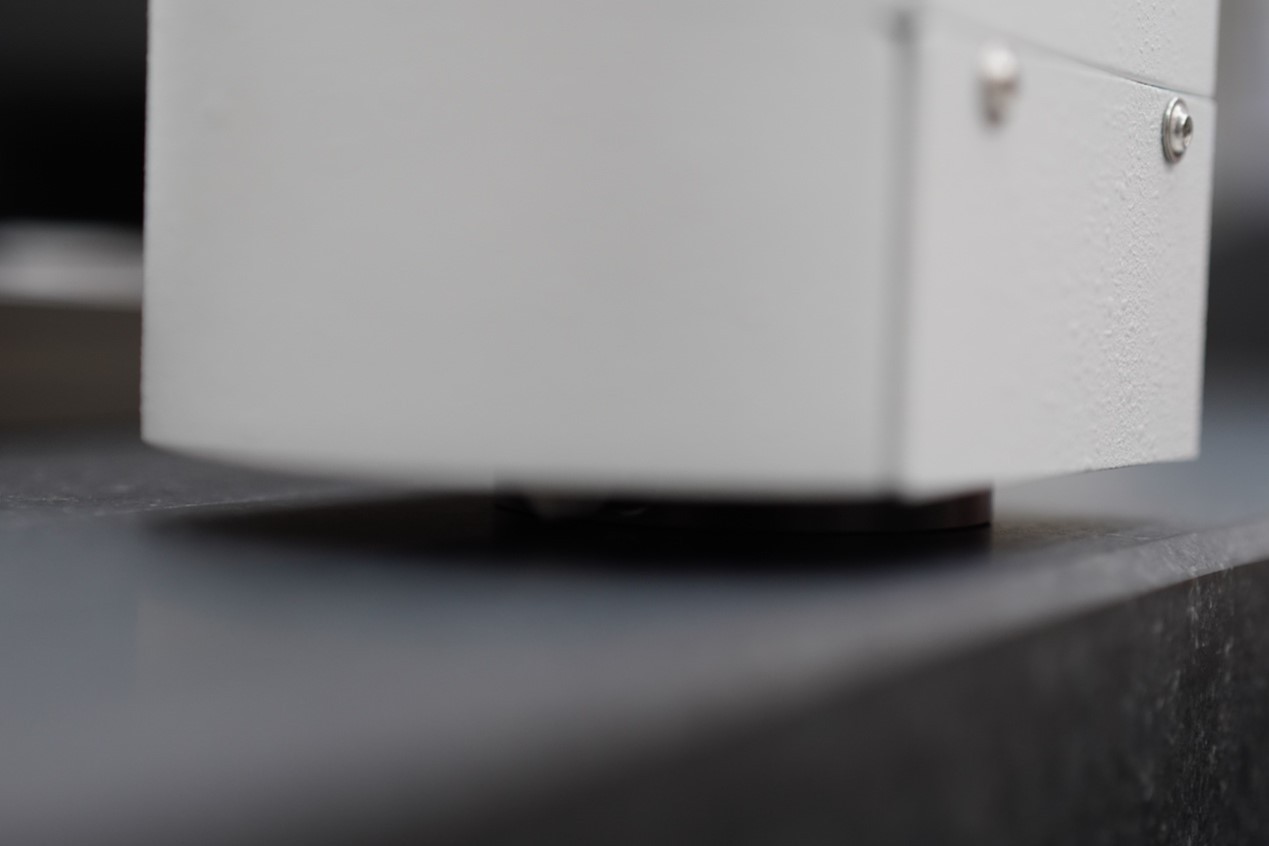

上圖可以發現軸承與平台間隙非常小,因此要避免有雜質在平台上損壞軸承。
•電壓氣壓:
電壓氣壓對於一台三次元來說十分重要,你可不想一下電壓不穩造成機器受傷,抑或是氣壓不穩讓機器無法正常運作影響產能,這部分都要去注意。
最後,機器都要確實保養,擁有良好的使用習慣與維護,三次元機台才可以用的長久,量測數據才可以穩定安心。
