影像量測如何兼顧大視野與高解析

為什麼 Nikon VMZ-S 系列的鏡頭技術是量測視野的核心關鍵？
1. 獨家鏡頭切換技術：單一鏡頭、五段倍率

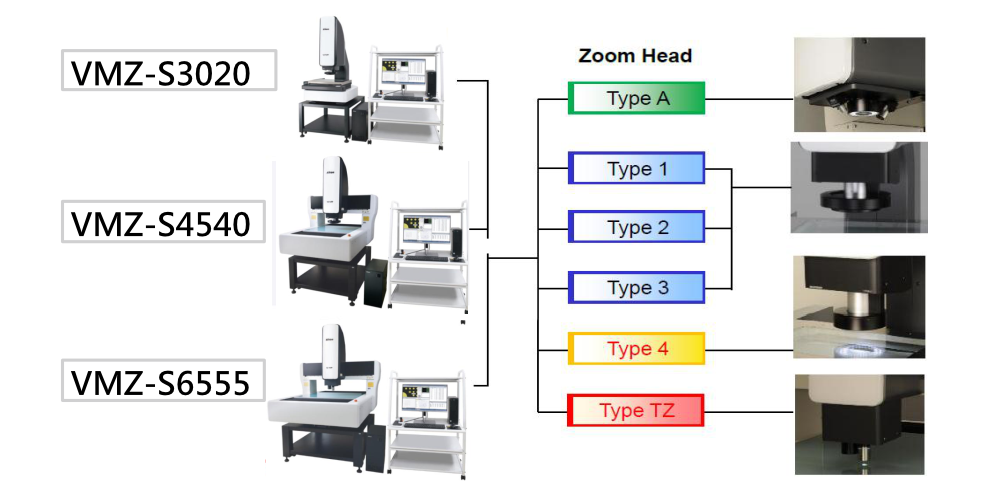

Nikon VMZ-S 系列針對不同機型（如 S3020、S4540、S6555）提供多達 6 種鏡頭選擇（Type 1-4、A、TZ）。最主要的優點在於每一個鏡頭都具備 5 段倍率切換功能，讓使用者無需更換鏡頭即可從極廣角觀察無縫銜接至微觀分析。

另一方面，工件全貌被切割成多個零散片段，使量測人員必須頻繁移動平台、反覆比對不同區域影像，不僅增加作業時間，也提高誤判風險，最終仍難以對量測結果產生充分信心。

每個鏡頭（Type）：都有 5 個倍率可以切換
• Type 1：18~270X
• Type 2：36~540X
• Type 3：72~1080X
• Type 4：144~2160X
• Type TZ：36~270X / 576~4320X（雙鏡頭系統）
• Type A：12.6~126X



每個鏡頭（Type）：都有5個倍率可以切換



2. 革命性的拼圖功能 （Stitching）：從區域到全貌
傳統量測受限於 FOV，往往只能看到工件的一小部分。Nikon VMZ-S 系列的拼圖功能可將碎片視野整合為完整高解析影像，主要優勢包括：

• 全工件觀察：實現大尺寸工件的一體化影像呈現。
• 高效報告製作：為品質分析報告提供清晰、完整的視覺證據。
• 瑕疵檢測自動化：可結合選配軟體，實現一邊拍照一邊檢測的自動化流程。

3. 數據實測：速度與容量的極致平衡
根據實測，以 Type 2 鏡頭進行 13 x 9 mm 的拼圖範圍，在 36X 倍率下僅需 9 秒。若需更高解析度，軟體支援高比例壓縮，甚至可選配 EDF/STITCHING Express 軟體將檔案處理上限提升至 1GB，滿足大數據檢測需求。

• 全工件觀察：實現大尺寸工件的一體化影像呈現。
• 高效報告製作：為品質分析報告提供清晰、完整的視覺證據。
• 瑕疵檢測自動化：可結合選配軟體，實現一邊拍照一邊檢測的自動化流程。

拼圖範圍：13 X 9 mm 檔案格式：jpg

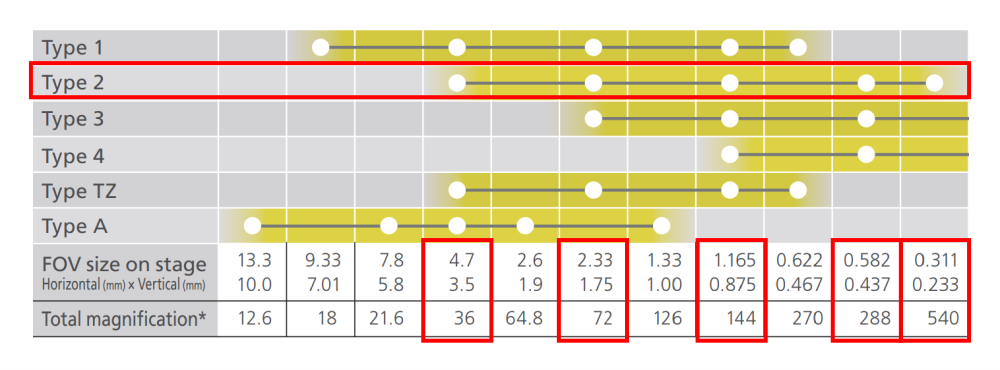

以上為 Type 2 的5個倍率和視野（紅框）

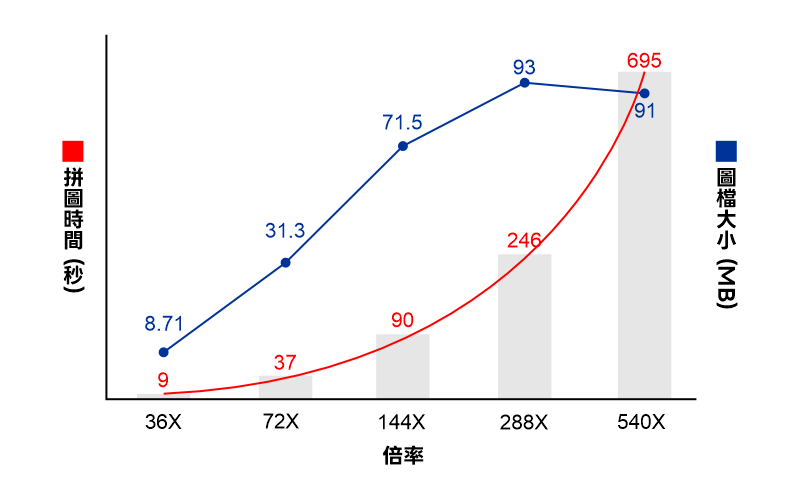

速度、細節與檔案大小之間的最佳平衡




結論：為智慧製造而生的量測利器
在高精度影像量測需求持續提升的製造環境中，Nikon VMZ 系列 透過多鏡頭 Type 配置、五段倍率切換與拼圖（Stitching）技術，兼顧大視野觀察與高倍率細節解析，協助使用者在檢測效率與判斷一致性之間取得平衡。
此類影像量測架構特別適用於半導體、微電子與精密加工產業，作為支援製程分析、品質檢測與瑕疵判斷的關鍵量測工具。
