景深太淺怎麼辦？
Nikon VMZ 疊圖功能實戰解析，輕鬆掌握全焦段影像



在精密製造與品管檢測的日常中，大家一定遇過這個問題：當顯微鏡或量測儀的倍率一拉高，想看清微小零件的細節，卻因為「景深太淺」，導致焦點以外的區域直接糊成一片。想要一次看清高低落差極大的工件（例如 IC 封裝的打線、階梯狀的精密加工件），難道只能手動慢慢對焦，或是憑感覺瞎猜嗎？Nikon VMZ 系統內建的「疊圖功能」，正是為了解決這個光學困境而生。

突破光學物理限制，一鍵生成「全聚焦」清晰影像
傳統量測中，超過焦距的影像模糊不清是無法避免的光學硬傷。但透過 Nikon VMZ 強大的疊圖運算技術，系統能夠擷取多張「不同焦距」的局部影像，並將它們完美結合。

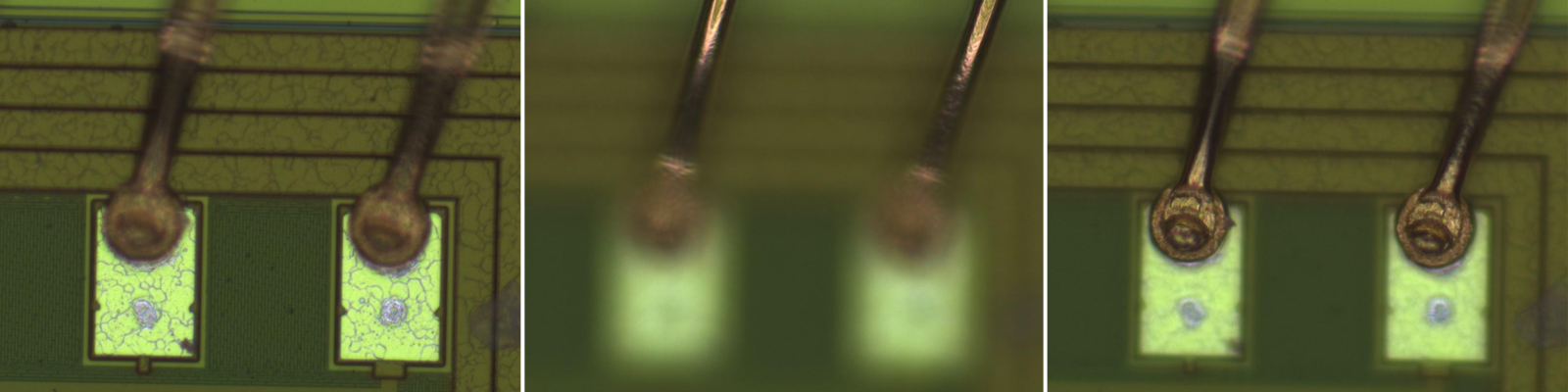

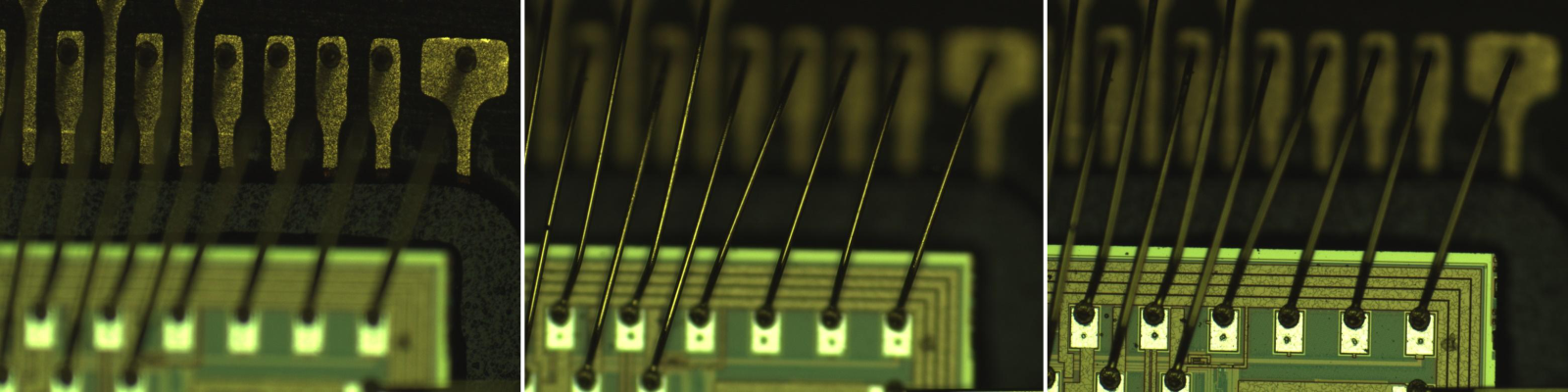

不同焦距的影像



不同焦距的影像



這個過程就像是把每一層最清晰的部分萃取出來，最終疊加成一張「從頭到尾都清楚」的全聚焦圖檔。無論工件的表面起伏有多複雜，所有細節都能在同一張圖上銳利、清晰地呈現，大幅降低了肉眼誤判的風險，也省去了反覆對焦的繁瑣時間。

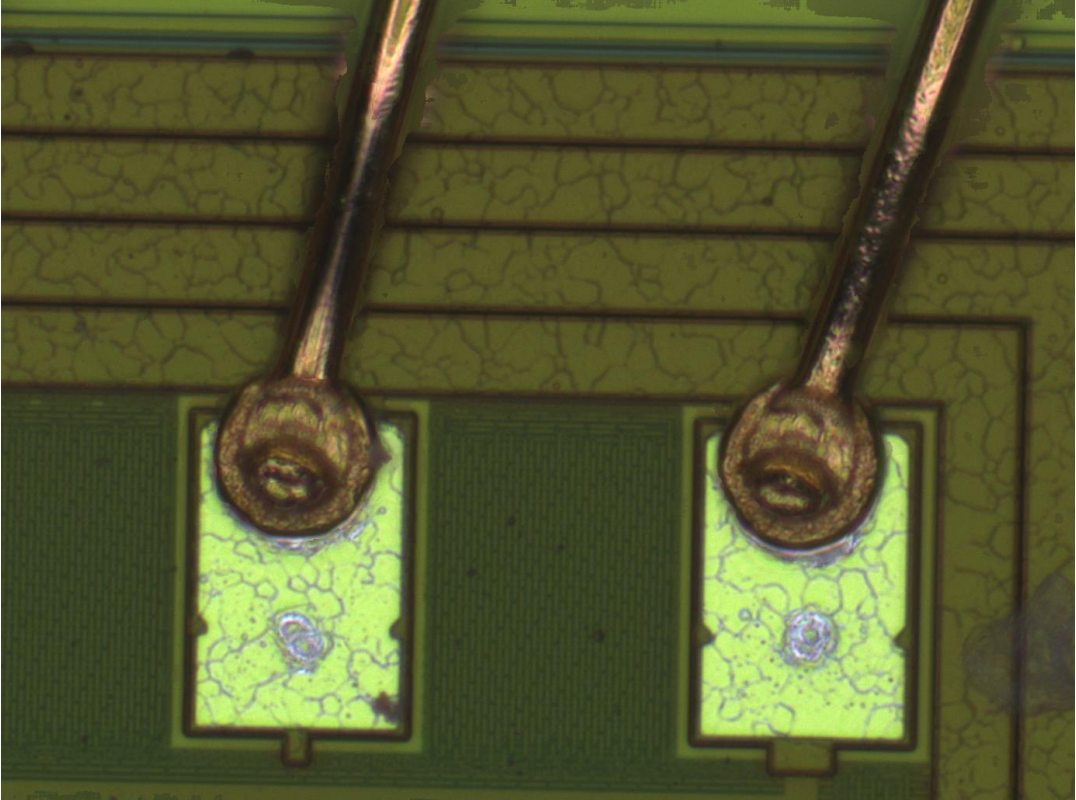

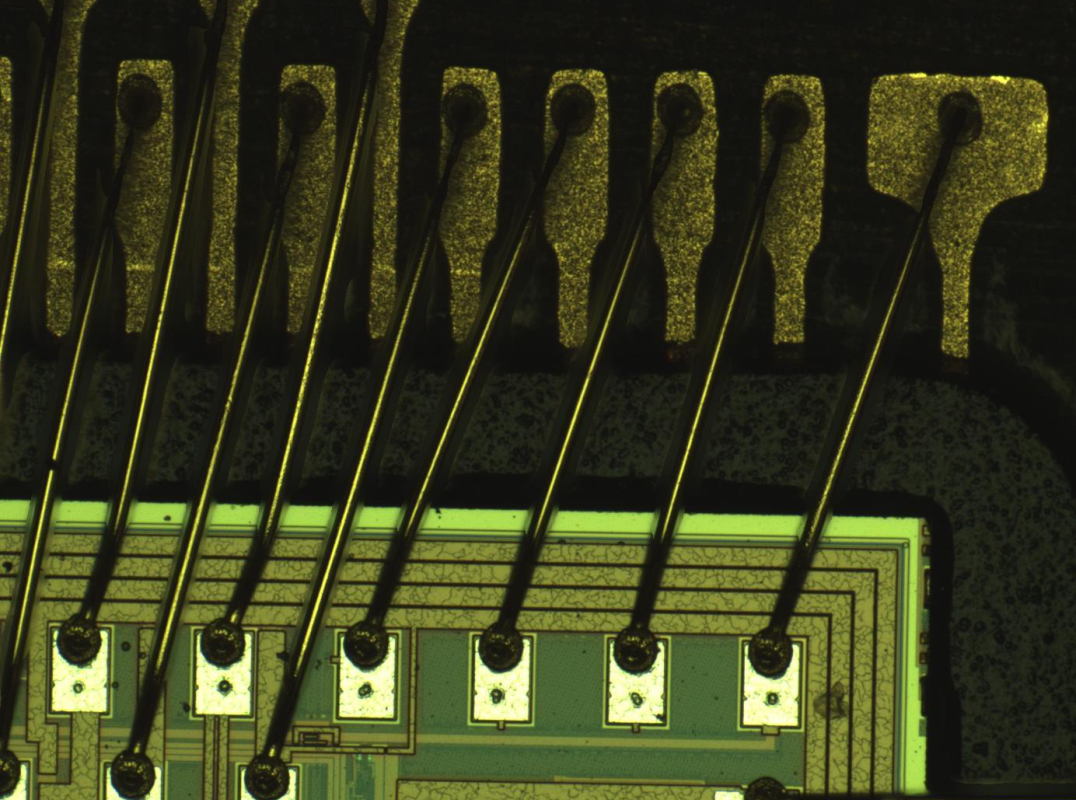

疊圖成一張全聚焦的影像




疊圖成一張全聚焦的影像

不僅看透平面，更要精準掌握 3D 輪廓與高低差

光是擁有 2D 的全聚焦影像還不夠，若想要讓檢測功力大增，選配專屬的EDF/Stitching Express 軟體絕對是實戰上的得力助手 。這套軟體賦予了疊圖更豐富的數據價值：

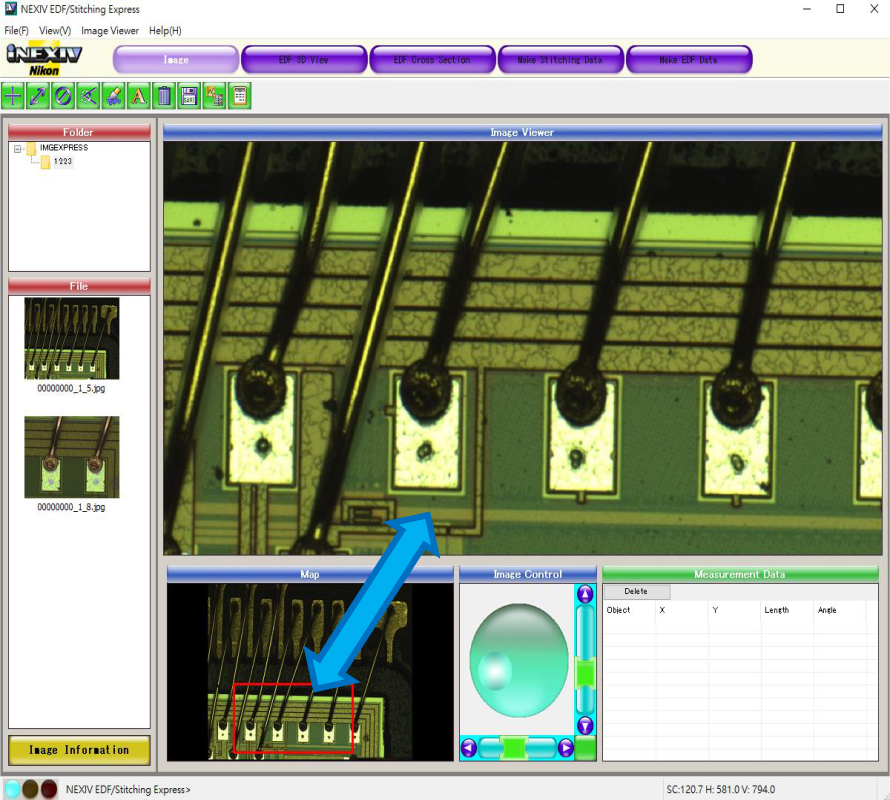

會顯示程式中所有的疊圖圖檔，可任意選取縮放做觀察

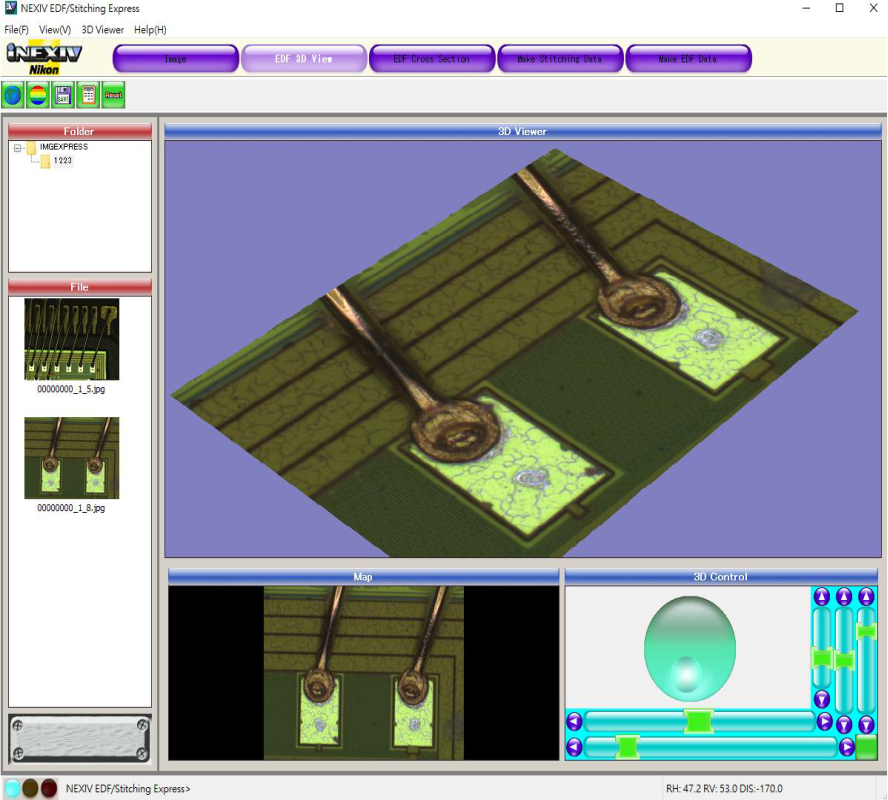

• 3D 視覺化 (3D View)：讓原本平面的影像瞬間立體化，零件的高低起伏、立體佈局一目了然，有助於快速掌握工件的整體幾何型態。


3D VIEW



•  一鍵剖面量測，數據直觀呈現：這是實務上極為強悍的功能！您只需在畫面上指定檢測區域，透過調整箭頭的位置和長度，系統就會立刻顯示出該區域的「剖面圖」。您可以直接在生成的剖面圖上進行量測，無論是微米級的高低段差、深度還是斜率，都能透過圖表精準掌握，讓數據說話。

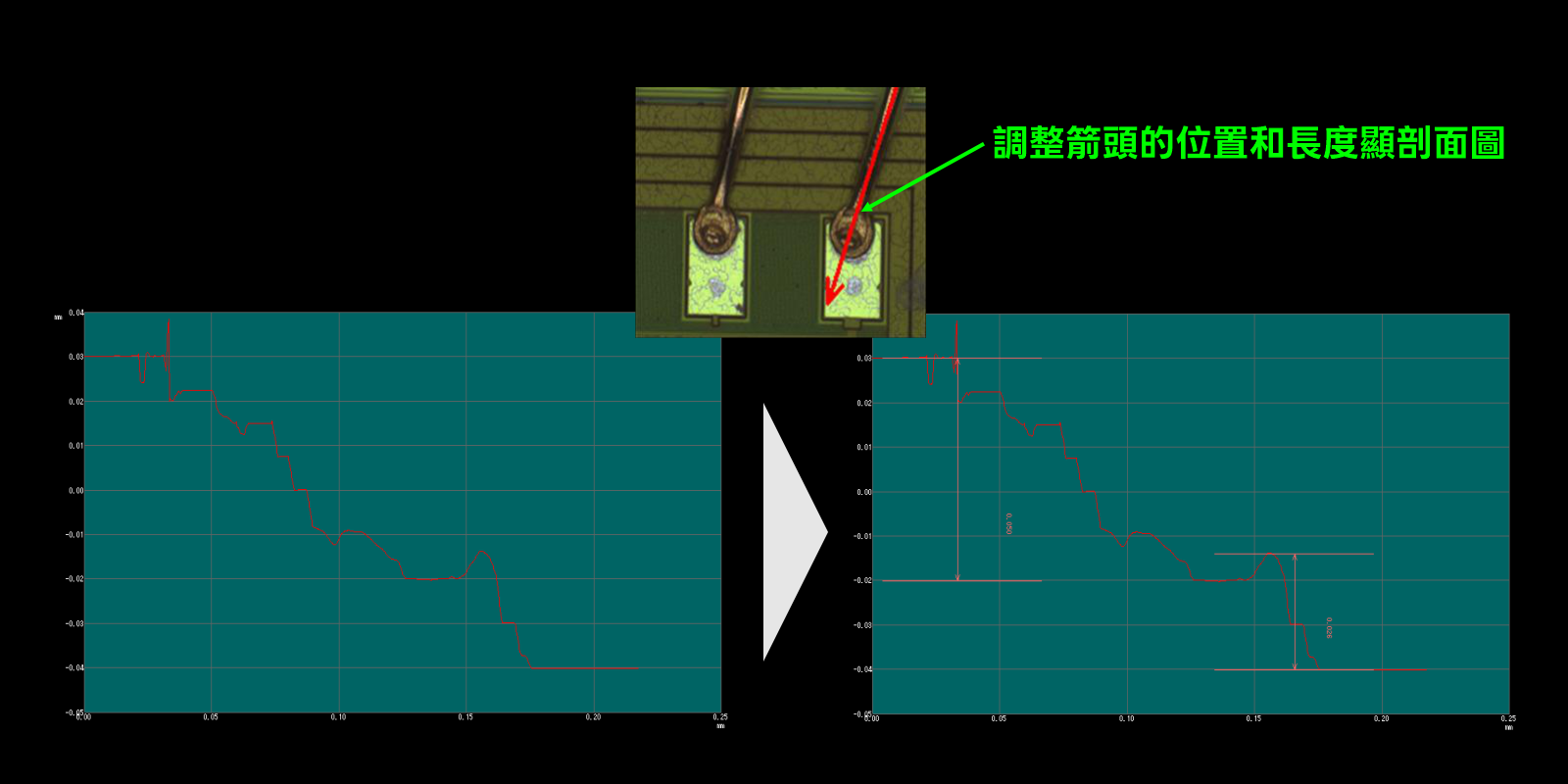

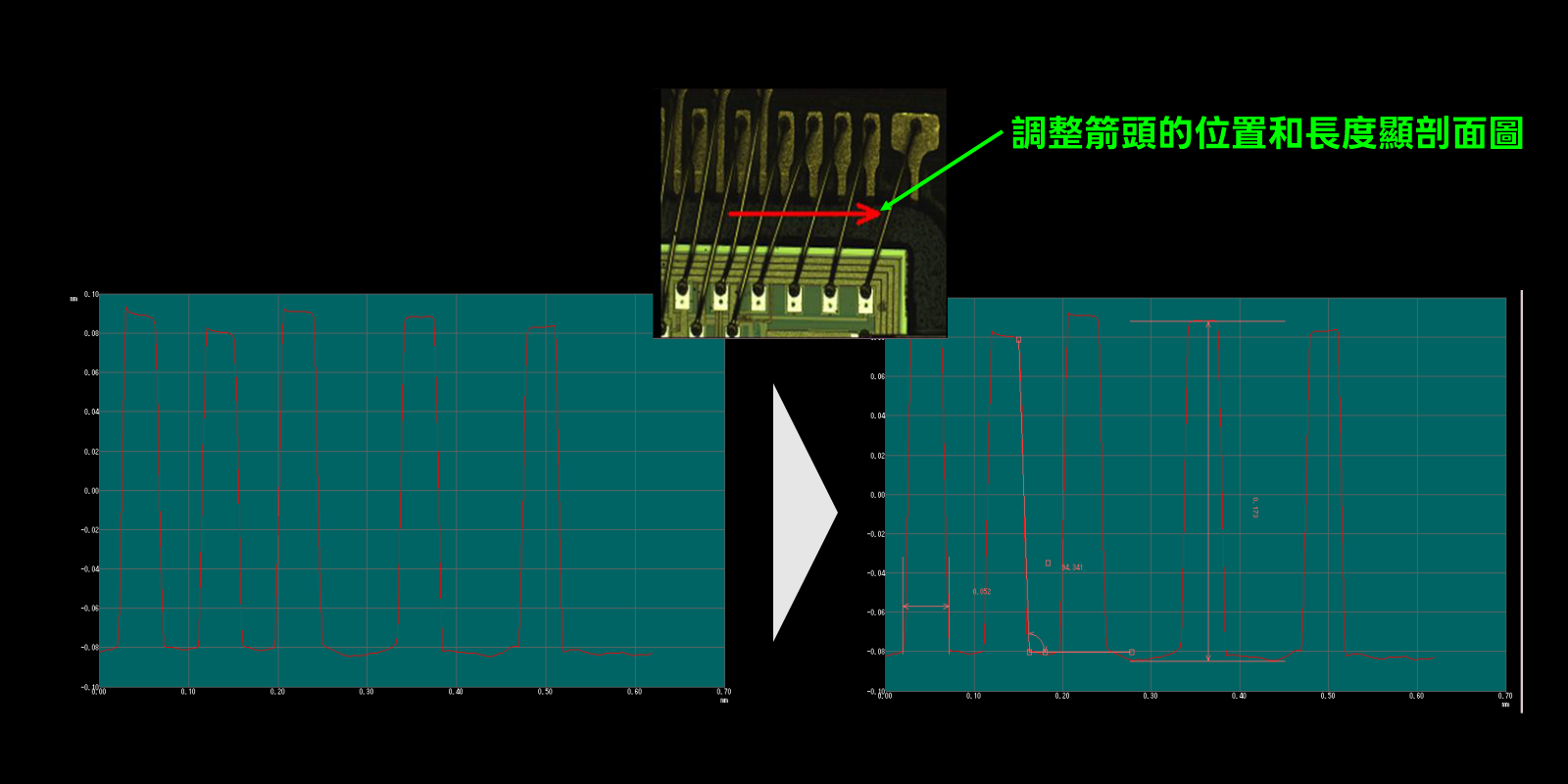

可指定區域顯示剖面圖量測

可指定區域顯示剖面圖量測




總結
Nikon VMZ 的疊圖功能搭配 EDF 軟體，早已超越了單純的「把圖看清楚」。它是一套從視覺優化到精準量測的完整解決方案。別再讓淺景深限制了您的檢測極限，善用疊圖神器，讓每一次的品管檢驗都精準無死角！
