3D 輪廓量測技術深解
演算法如何自動過濾雜訊，抓出關鍵的「第一層針尖」？
在高密度懸臂式探針卡（Cantilever Probe Card）的檢測現場，工程師往往面臨一個兩難：用工具顯微鏡看太慢，且容易有盲點；導入 3D 掃描後，卻又因為資料量太龐大、層數太複雜，導致判讀困難。
硬體掃描取得 3D 點雲只是第一步，真正的決勝點在於「軟體如何處理這些資料」。若無法有效過濾雜訊並精準分層，再精密的數據也只是一堆無法決策的雜訊。本文將以 Solarius 整合平台為例，解析從 Pin Map 匯入到演算法自動分層的完整技術路徑，揭開「資料結構化」如何成為製程良率的關鍵推手。
一、拒絕人工教讀：Pin Map 驅動的自動化座標整合
現今自動化量測最耗時的環節在於「人工教讀（Teaching）」，但在數千根針尖的高密度架構下，這已不切實際。現代化的量測流程，起點必須是 Pin Map 。

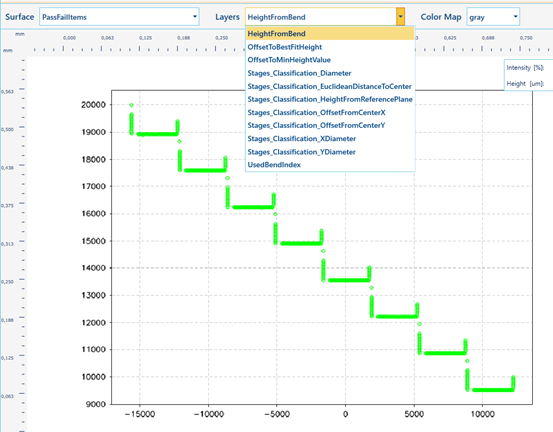

Pin Map
1. 座標數位化，而非目視化：匯入 Pin Map 的核心價值，在於將量測目標從「憑經驗找點」轉化為「精確的座標集合」。這不僅大幅降低建立 Recipe（量測程式）的時間成本，更消除了人為操作的變異與失誤。

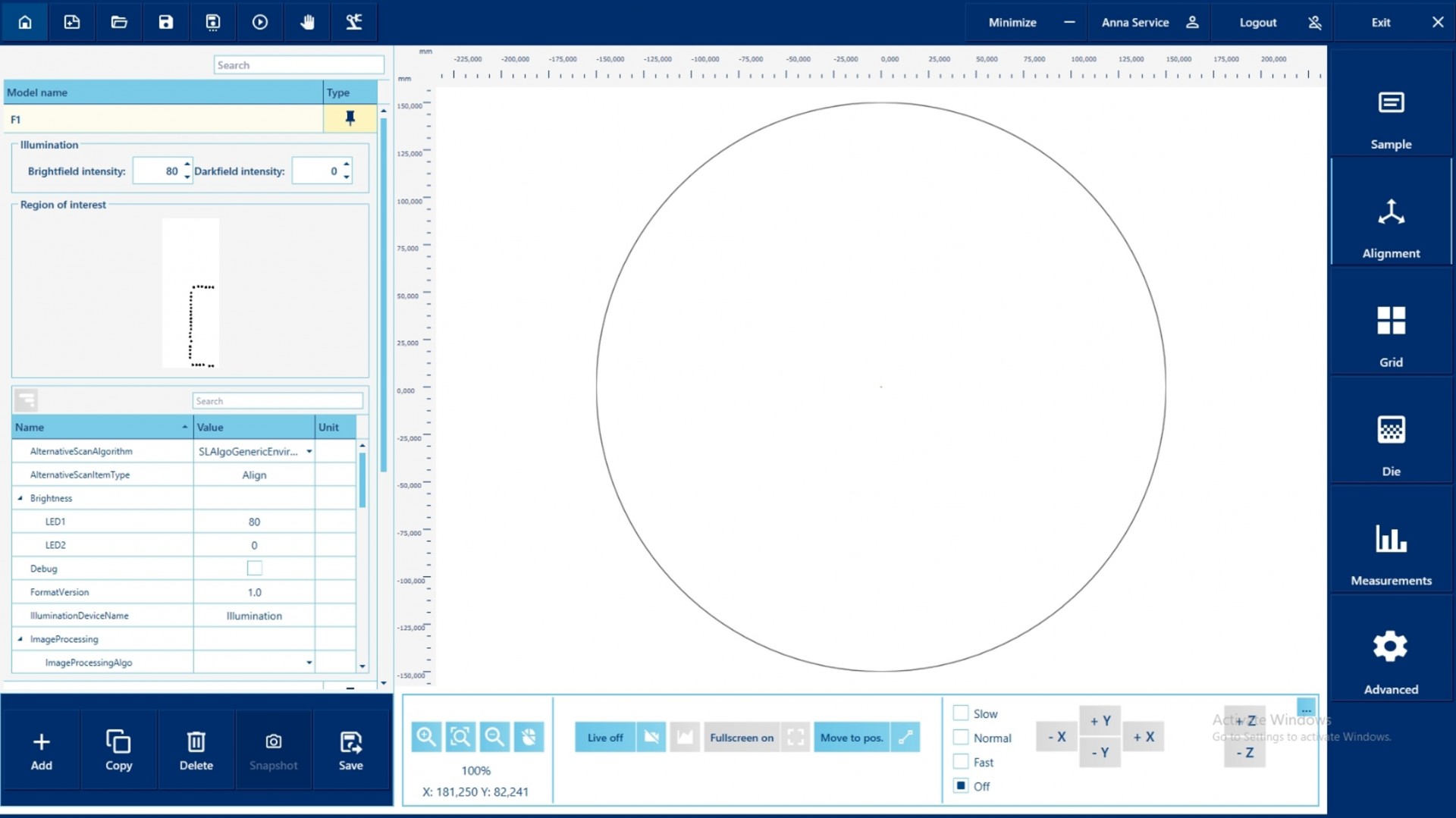

2. 視覺化確認與座標對應：在軟體介面中，系統會將 Pin Map 的理論座標以十字標記疊合在相機影像上。這是一個關鍵的「視覺化檢查點」，工程師能一鍵確認資料是否載入正確，並將設計座標與機台機械座標進行初步綁定。
二、精準對位（Alignment）：用「高度」取代「影像」
探針卡放置在載台後，必定存在平移與旋轉誤差。傳統依賴影像紋理（Pattern Matching）的對位方式，容易受金屬反光或背景干擾影響。
在進階的 3D 量測流程中，我們採用 「高度特徵對位」：
• 系統先掃描指定區域，取得高度資訊。
• 將高度資料進行二值化（Binary）處理，形成清晰、不受光線影響的特徵點。
• 透過比對這些特徵，系統能同時精確補償平移與旋轉誤差，確保 Pin Map 準確指向每一根目標針尖，為後續掃描打下完美基礎。
三、演算法的核心魔法：自動分層與雜訊過濾
掃描完成後，原始的 3D 輪廓資料本質上是一個複雜的「高度分佈場」。在高密度多層結構中，不同層的懸臂與針尖訊號往往混雜在一起，甚至出現結構遮蔽。這就是軟體演算法發揮價值的主戰場。
1. 資料結構化：從「點」到「物件」
演算法的第一步是將原始的高度數據轉化為具有工程意義的「物件集合」（Object Collection）。系統不再只看「這個座標的高度是多少」，而是識別出「這是一個針尖」或「這是一根懸臂」。
2. 自動高度分層（Auto-Layering）
這是抓出「關鍵第一層」的技術核心。演算法會分析整體高度分佈直方圖，自動辨識出不同的高度群組（Clusters）。
• 分色渲染：系統自動將不同層級用不同顏色標示，讓使用者一眼就能區分哪一群是目標針尖，哪一群是背景結構。
 |
 |

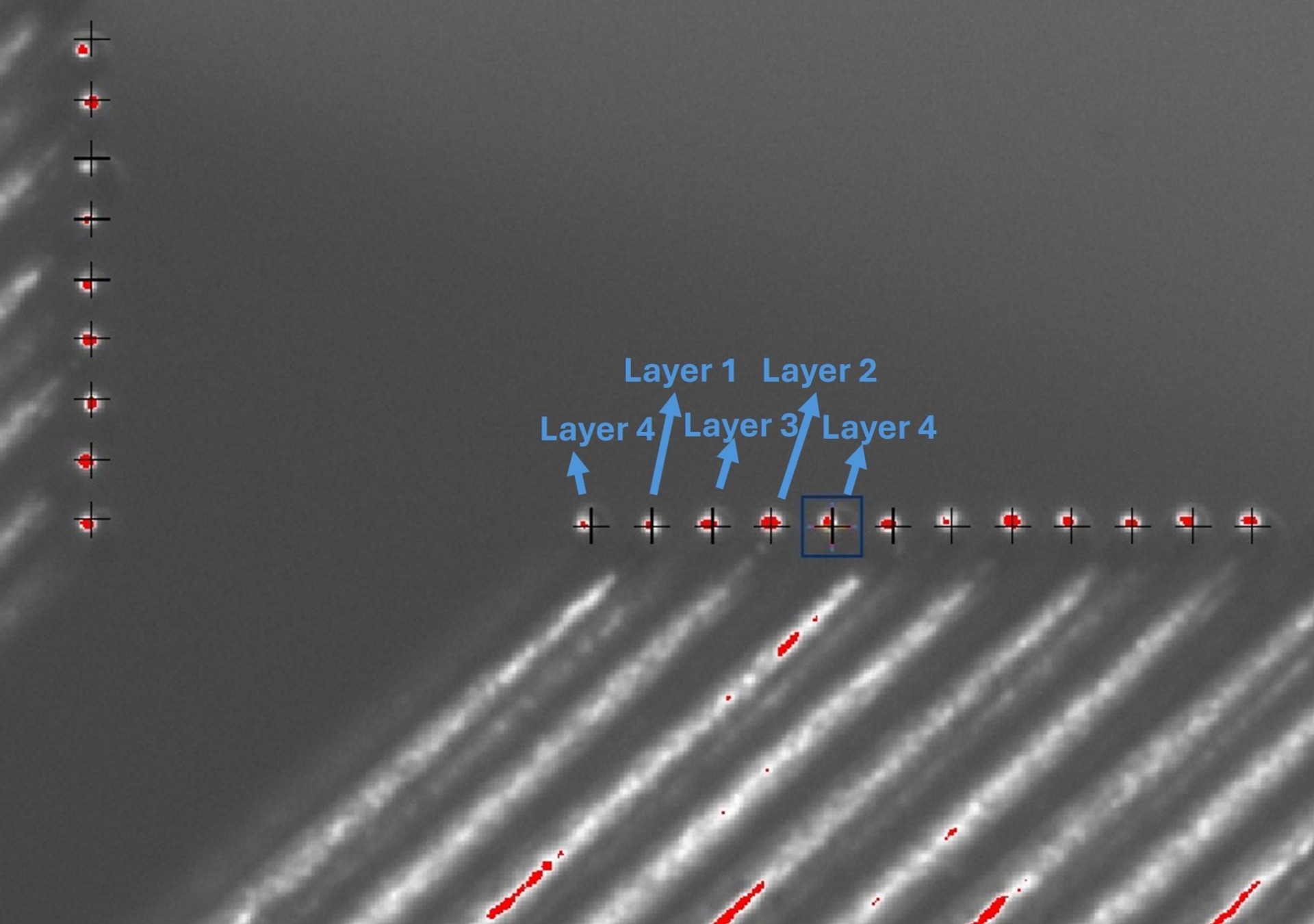

黑白影像為 vision camera 實時影像，十字為匯入的 pin map
• 目標鎖定：
工程師可以設定僅鎖定「最先接觸層」（First Contact Layer）。系統會自動過濾掉非目標層級的結構與雜訊，即使有結構遮蔽或反射干擾，也能確保分析數據純淨且正確。

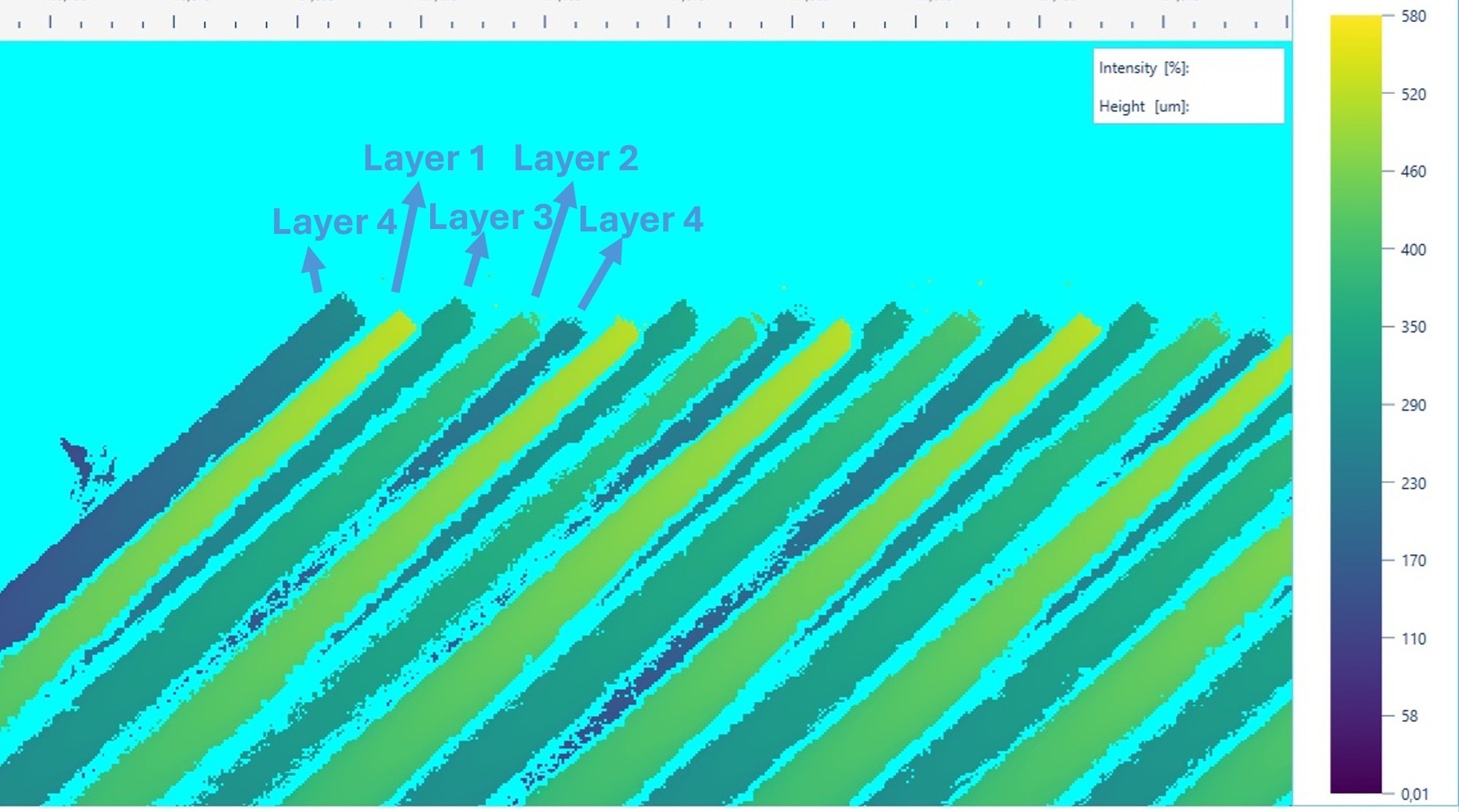

分層分色

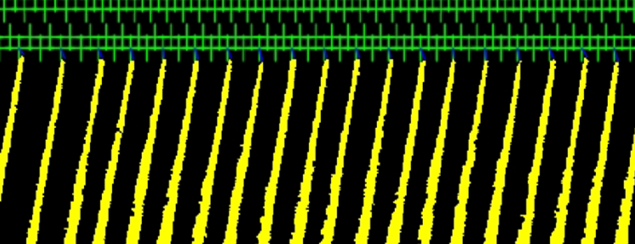

獨留第一層
四、從數據到決策：標準化的判讀邏輯
當資料被清洗並分層後，我們該如何解讀？工程文件建議建立一套標準化的「看圖邏輯」，讓跨部門溝通有據可依 ：
• 全區概覽 (Global View)：先看整體輪廓，確認是否有系統性的傾斜、翹曲或區域性偏移。
• 分層檢視 (Layer View)：利用分層渲染，確認高度群組分佈是否符合設計預期。
• 目標過濾 (Filter Target)：隱藏非關鍵層級，聚焦於目標層針尖的相對高度一致性。請記住，在高密度結構下，「相對高度差」往往比「絕對高度」更能反映接觸穩定度。
• 關聯驗證 (Traceability)：透過軟體建立針尖與懸臂的配對連線，提供可追溯的驗證路徑，方便工程師在發現異常時快速回溯原因。

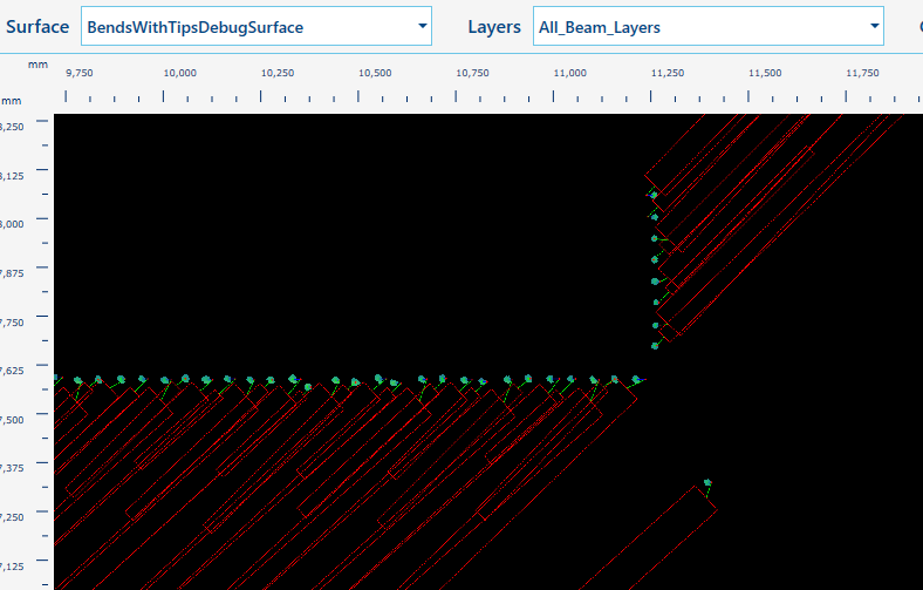

建立針尖與懸臂的連線配對
結語：將量測變成可複製的工程資產
高密度探針卡的量測挑戰，核心不在於硬體能不能掃到，而在於流程能不能被標準化。
從 Pin Map 的座標管理、高度特徵的精準對位，到演算法的自動分層分析，這套整合流程將量測從「依賴個人經驗的手藝」轉化為「可重複執行的科學程序」。這不僅解決了「量測什麼」的問題，更回答了「如何判讀」與「如何決策」，讓 3D 輪廓數據真正成為提升製程良率的強大武器。
