傳統陣列比對已死？
針對高階探針卡不等距與不規則排列的高效量測新標準



面對高階封裝與微間距探針卡（Fine Pitch Probe Card）的快速迭代，傳統仰賴絕對規律陣列的量測邏輯已無法滿足現代測試產線的要求，這種硬性比對甚至成為拖垮設備稼動率的隱形殺手。要突破產線 UPH（每小時產能）與精度的戰略矛盾，導入具備自適應數位化 Mapping 與影像記憶搜尋技術的高階量測系統，才是確保新產品導入（NPI）無縫接軌的終極標準。

破除「教點地獄」：當傳統陣列複製不再管用
隨著半導體測試端面臨前所未有的產出壓力，探針密度呈現幾何級數成長。為了因應複雜的電力或訊號傳輸需求，現代高階探針卡經常採用不等間距或特定區塊的非對稱佈局。

根據專業測試指出，傳統量測軟體的「陣列複製」功能在面對這類不規則排列時完全失效，逼迫工程師必須針對數千個針點進行冗長的手動教點，這不僅耗費數小時至半天的工程建立時間，更容易因人為疲勞產生輸入錯誤。

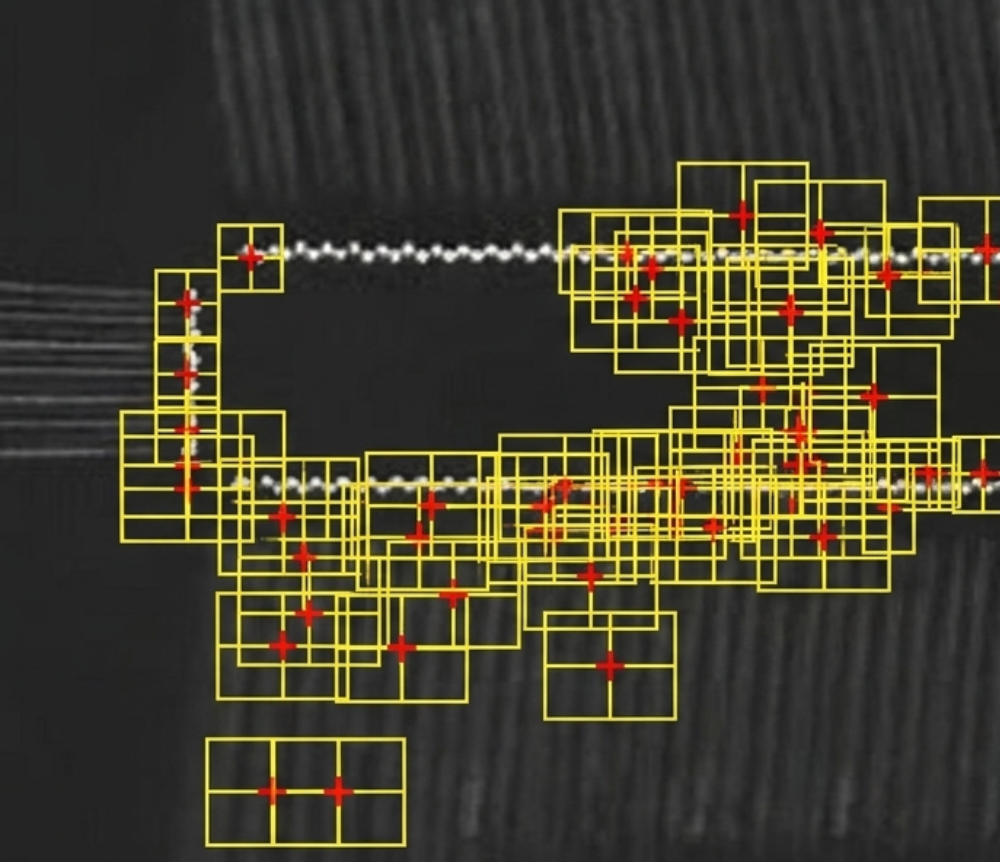

數千個針點，手動焦點冗長（示意圖）

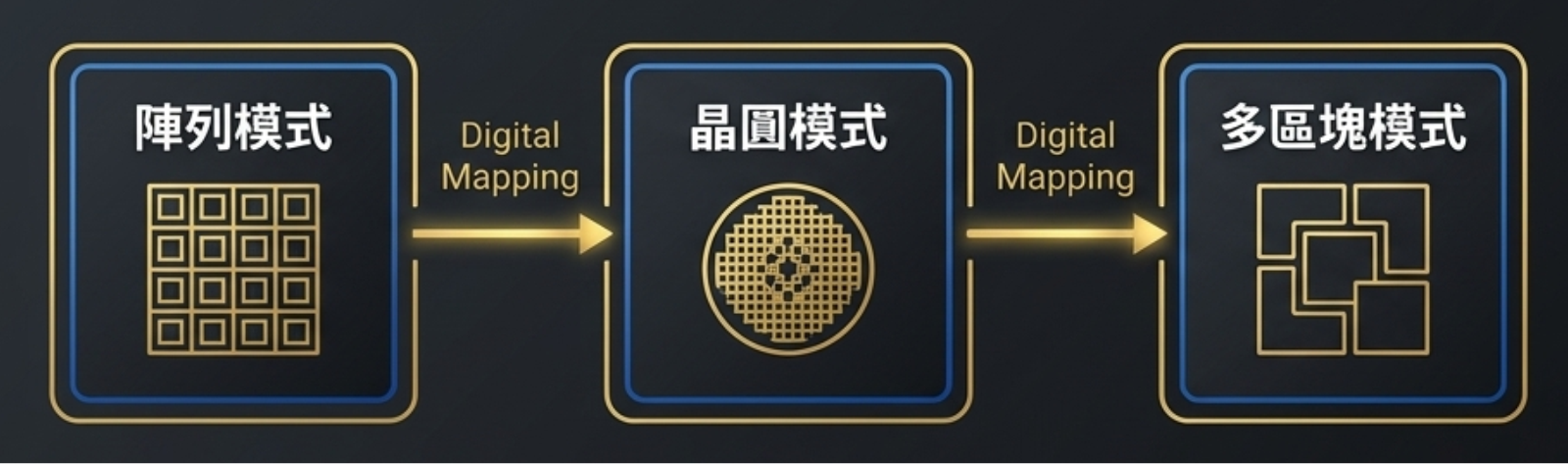

針對上述問題，Nikon 高階影像量測系統提出了多元化 Mapping 模式：

• 靈活定義邏輯：涵蓋陣列模式、晶圓模式與多區塊模式，工程師僅需單次定義邏輯，系統即可自動生成量測路徑。
• 效率極致化：自動化偵測並無縫串接複雜針位，不僅具備防呆機制，更能將 NPI 階段的程式建立時間大幅縮短 70% 以上。



終結微米級偏差引發的「假性停機」
除了設定端的挑戰，執行階段的「針位位移」更是侵蝕設備稼動率的最大黑洞。探針在受壓或經歷熱膨脹後，針尖座標經常會發生微米級的細微偏移。當傳統系統死守預設座標卻找不到目標時，便會立即判定異常並中斷量測。這種「為了精度而犧牲稼動率」的盲點，造成了數百萬美元設備資產的無謂浪費。

為了解決這個問題，系統導入了核心的「影像記憶搜尋（Image Memory Search）」技術：
1. 特徵演算先決：系統在量測前先進行目標針尖的「影像記憶」，執行時透過視窗內的智慧特徵演算來搜尋相符針位，而非僅尋找發光點。
2. 動態即時修正：即使針尖存在微米級偏差，系統依然能精準抓取 XY 座標並即時修正。
3. 零中斷產能保衛：這項技術成功消滅了 100% 因針位位移導致的誤判停機，確保機台在無人值守狀態下維持最高稼動率。

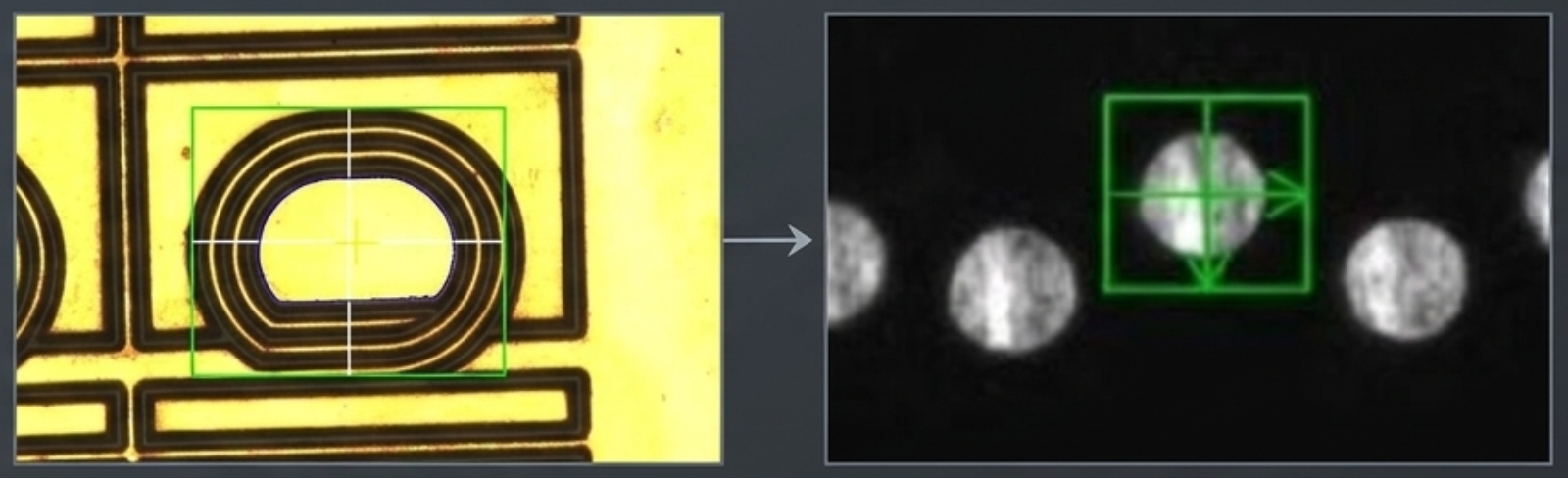

特徵記憶建立→即時動態搜尋：影像記憶搜尋（Image Memory Search）

• 精準判定：支援圓形、方形、梯形等多種針尖形狀的尺寸與受壓面積計算，並即時根據公差進行 合格/不合格（Pass/Fail）判定。
• 共平面度 （Coplanarity）分析：結合影像對焦與雷射對焦技術，高速獲取 Z 軸高度資訊，產出整張探針卡的共平面度分析報告。

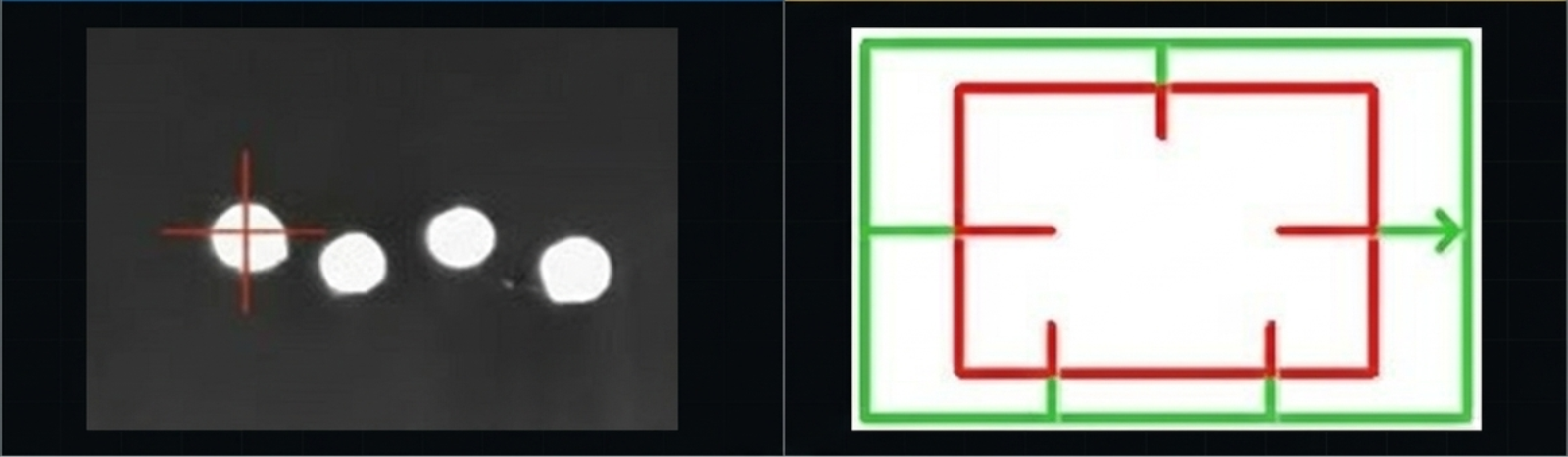

傳統弱點：單純找光 VS. Nikon 解法：精確 FOV 特徵鎖定


從解決「不等距教點地獄」到消滅「針位偏差中斷」，高階影像量測技術的導入，是半導體測試企業從技術領先邁向營運卓越的必經之路。我們憑藉深厚底蘊與專業技術，致力於提供與台灣科學園區同步發展的在地化設備支援。

常見問題（FAQ）
Q1：面對 Micro LED 或高階先進封裝極高密度的微間距（Fine Pitch）探針卡，影像搜尋是否會因為針距過近而產生鄰近干擾或誤判？
A：不會。面對高密度針位，單純依賴反光點尋找的傳統光學極易誤判。本系統採用獨家「特徵演算」，透過事先擷取專屬的「影像記憶」，輔以精確的搜尋視窗（FOV）大小設定，能有效屏除視窗內相鄰探針的視覺干擾，即使在極微間距的嚴苛條件下，依然能展現強大的防呆效果與座標抓取穩定性。

Q2：產線上探針卡表面常有磨損或金屬反光不均的問題，這會影響 Z 軸高度（共平面度）量測的準確性嗎？
A：針對金屬表面高反光或磨損造成的散射挑戰，本系統提供「影像對焦」與「雷射對焦」的技術雙保險。面對複雜反光表面，雷射對焦能提供高速且穩定的高度資訊互補，確保 Z 軸數據的取樣不受表面光影變化的干擾，精準還原整張探針卡的 3D 共平面度輪廓。

Q3：從舊有手動量測系統轉換到具備自動 Mapping 與智慧搜尋的高階設備，工程端的學習曲線與程式轉移成本會不會很高？
A：恰好相反，導入此系統正是為了「解放」工程端人力。多元 Mapping 模式的設計理念是將複雜的點位設定轉化為「區塊邏輯定義」，工程師只需掌握分區規則即可快速上手。搭配在地化專業團隊（如深耕台灣半導體多年的國祥貿易 TIC Group）的技術轉移支援，能大幅縮減陣痛期，讓產線以最快速度實現 ROI 翻倍。
