精密量測小技巧 - 平行度基準變換
兩個面的平行度基準交換對結果有影響嗎？
以圖1.為例，使用平面1與平面3來做平行度。
以圖1.為例，使用平面1與平面3來做平行度。

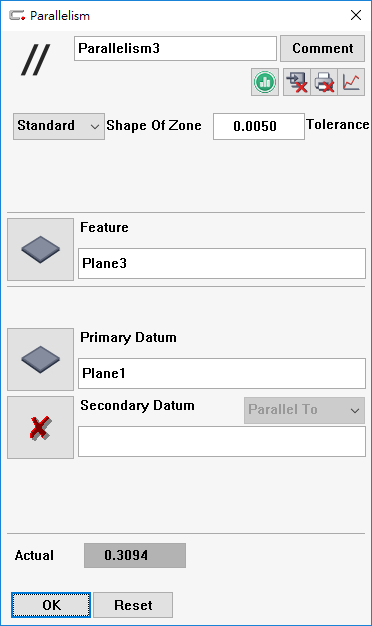

再分別用平面1與平面3做為基準，如圖2.、圖3.。
圖2.
圖2.
圖3.
我們發現結果的不同，但是為什麼呢？

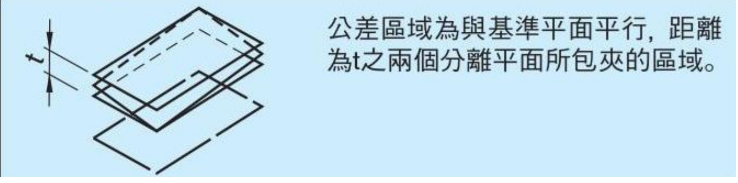

來看一下平行度的定義（圖4.）
圖4.
舉圖3.的例子來看，兩平面由於不完全平行，而存在一個固定角度θ。(圖5.)
圖5.
此一角度所產生的平面度為：(平面1) * cos(θ) = 平行度
有此可知平行度的大小是以平面1的大小下去做計算的。
以此類推，若是基準換成平面3去計算，所得到的平行度理當不同。
圖4.
舉圖3.的例子來看，兩平面由於不完全平行，而存在一個固定角度θ。(圖5.)
圖5.
此一角度所產生的平面度為：(平面1) * cos(θ) = 平行度
有此可知平行度的大小是以平面1的大小下去做計算的。
以此類推，若是基準換成平面3去計算，所得到的平行度理當不同。
