Calypso應用之CAD視窗功能介紹

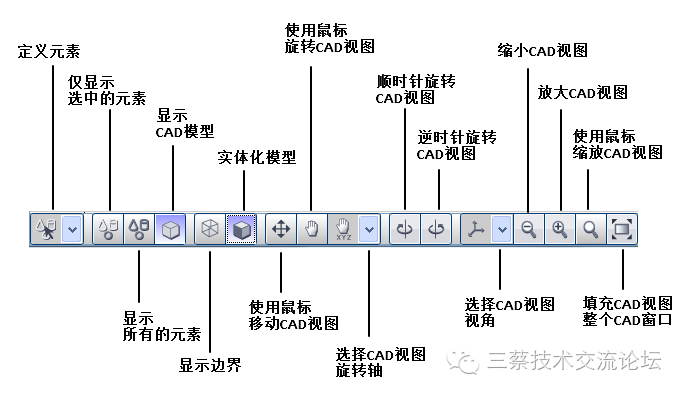

CAD視窗圖示的功能介紹:
通過點擊“新建”或者打開已有的程式

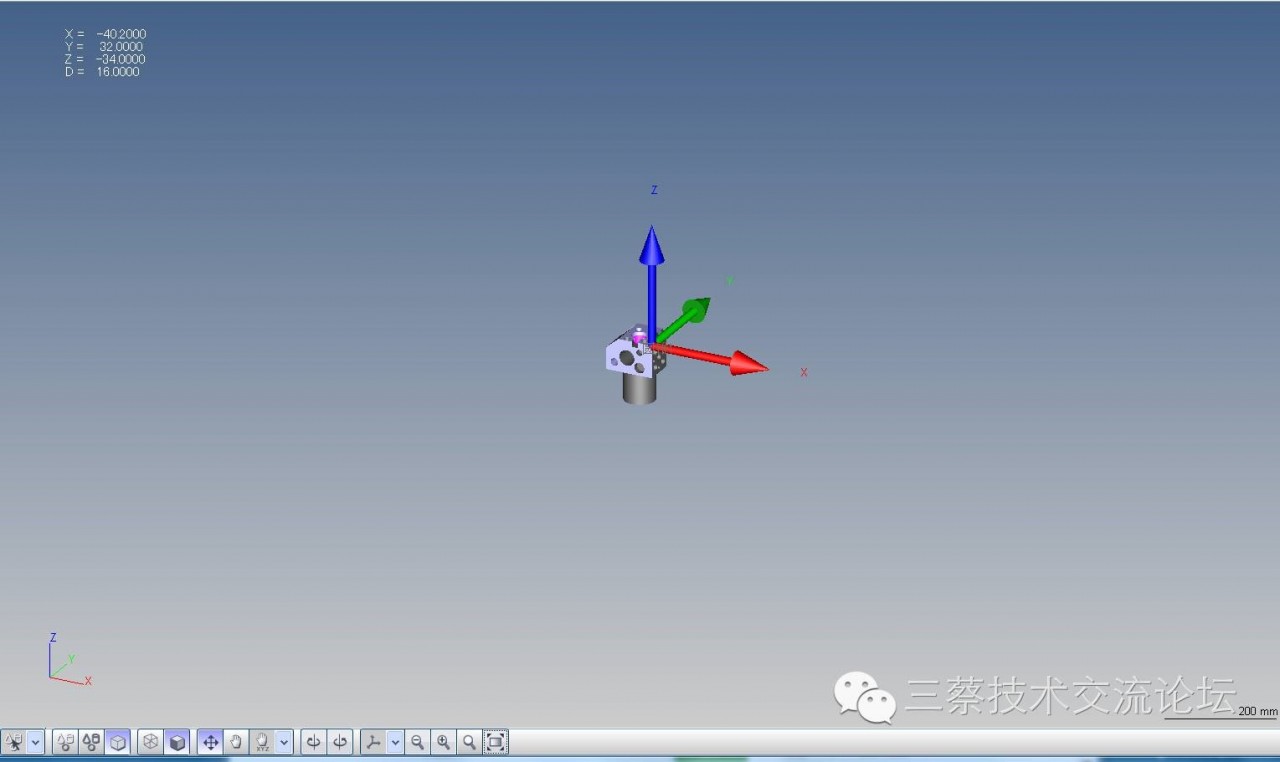

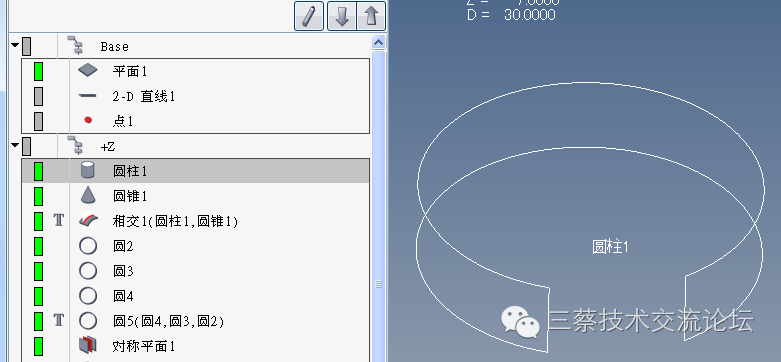

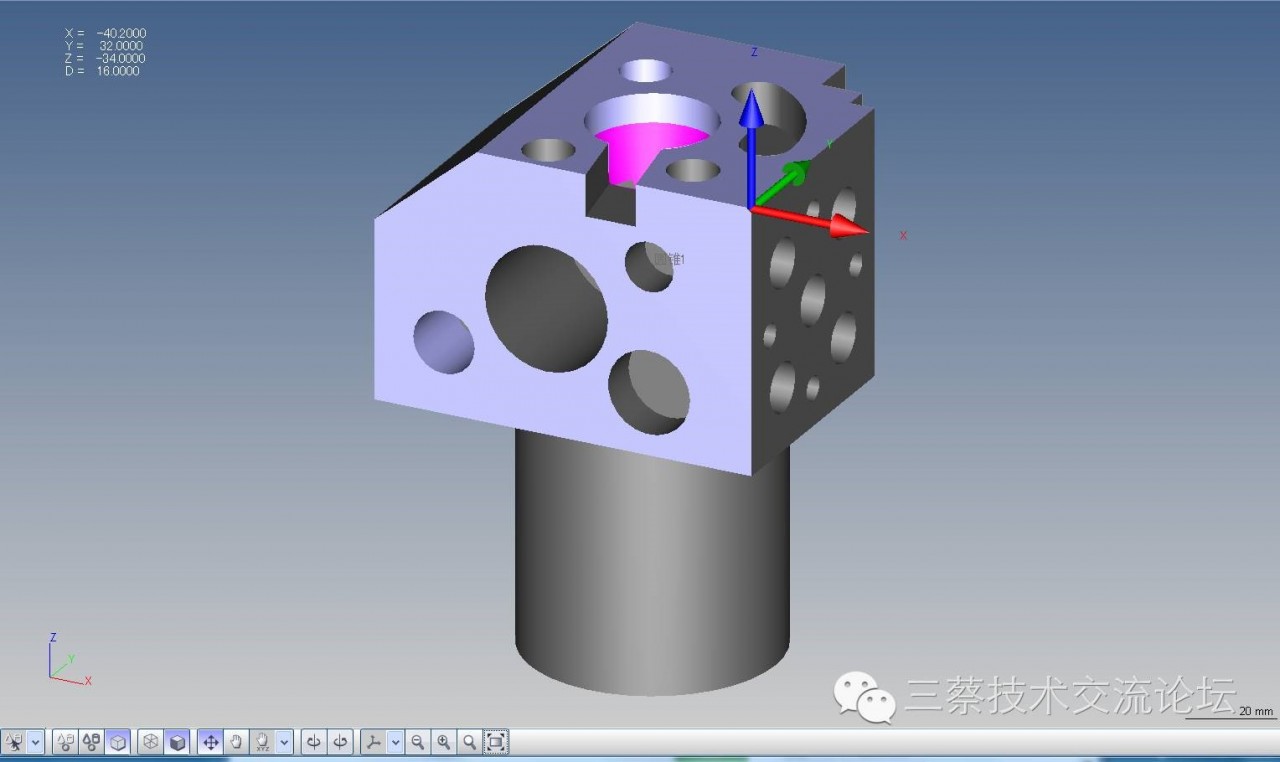

在CAD介面上,會顯示導入的CAD的模型或者已創建的元素

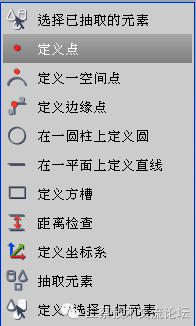

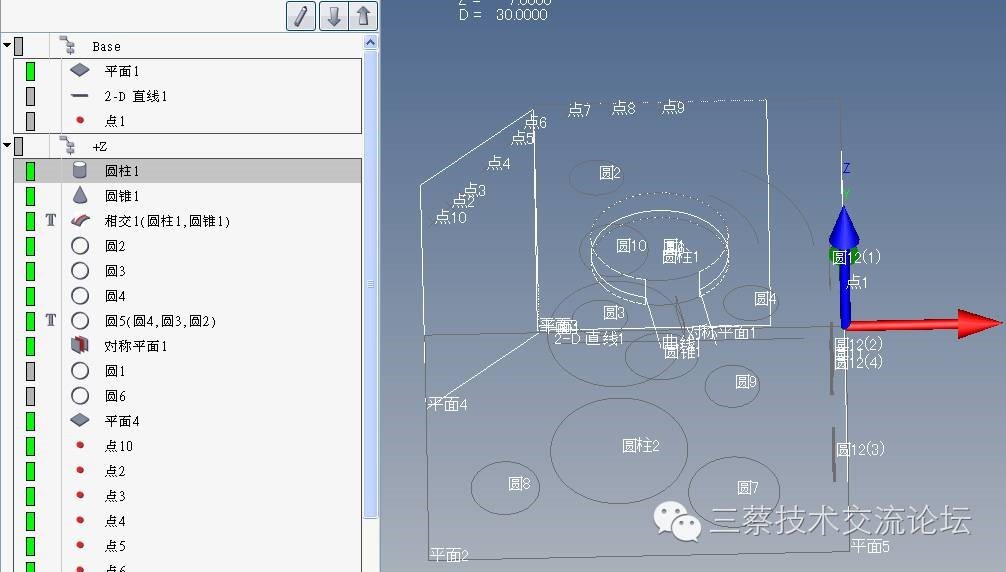

1. 定義元素
針對CAD模型的操作,在模型上選取特定的元素

2.僅顯示選中的元素

3.顯示所有的元素

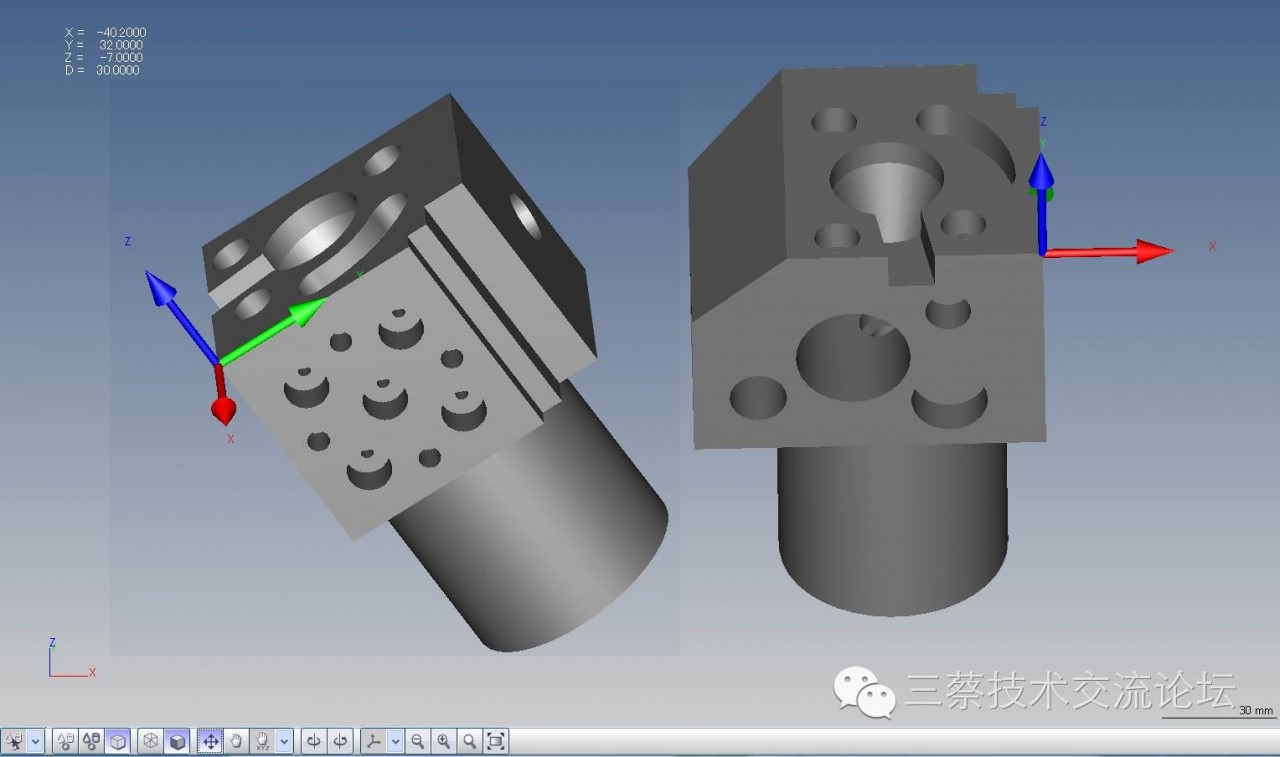

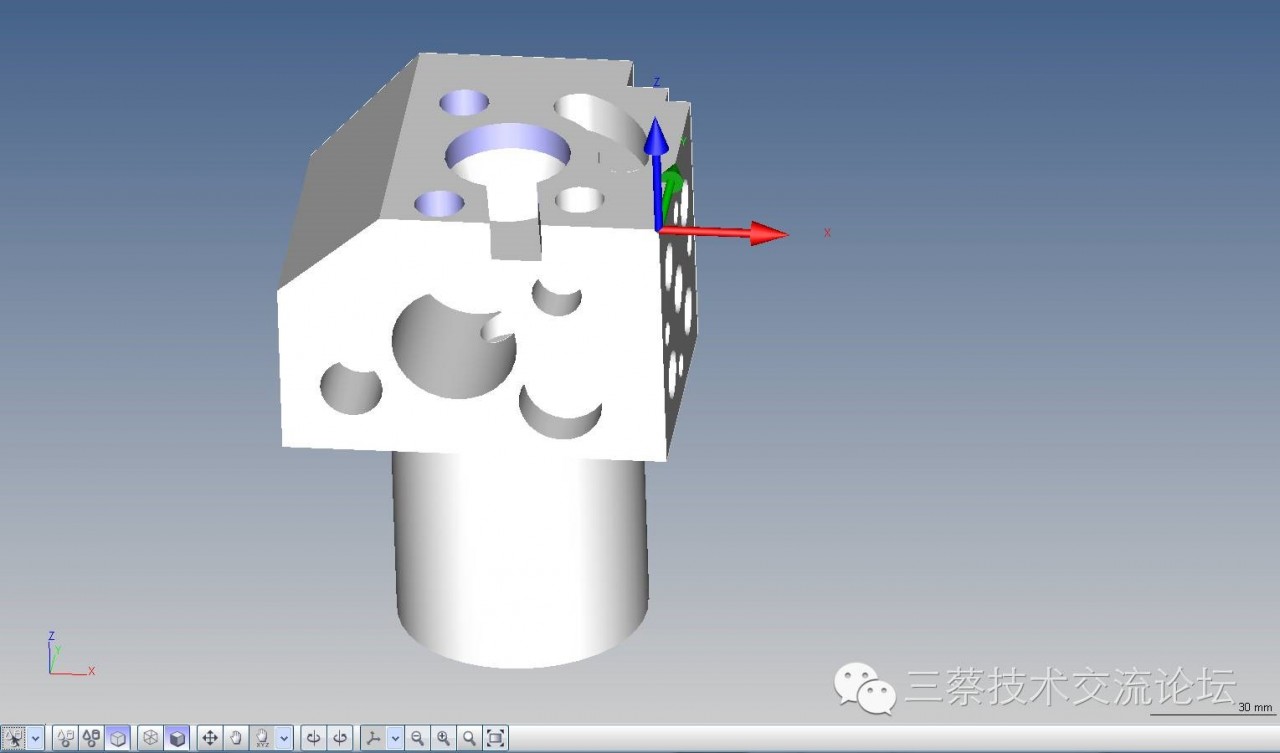

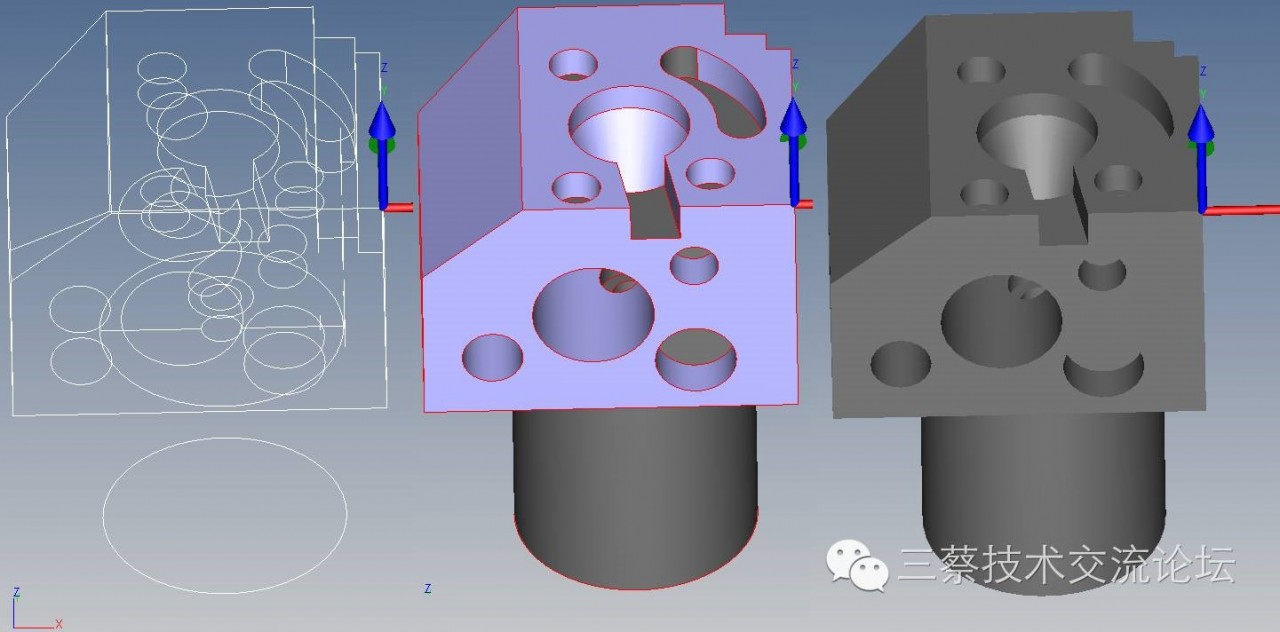

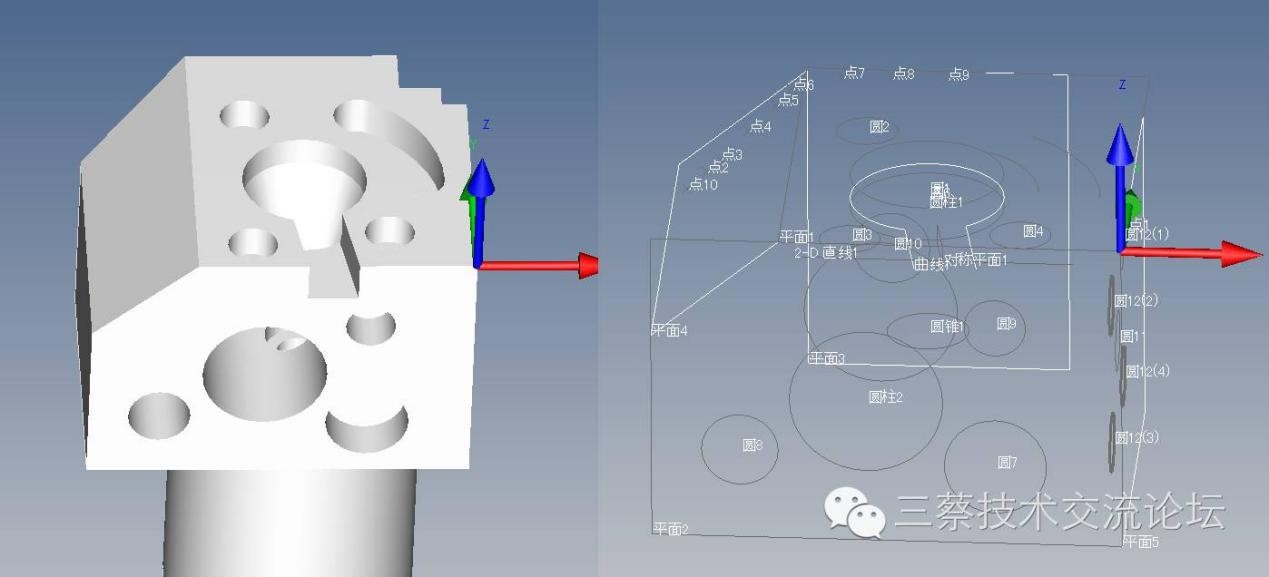

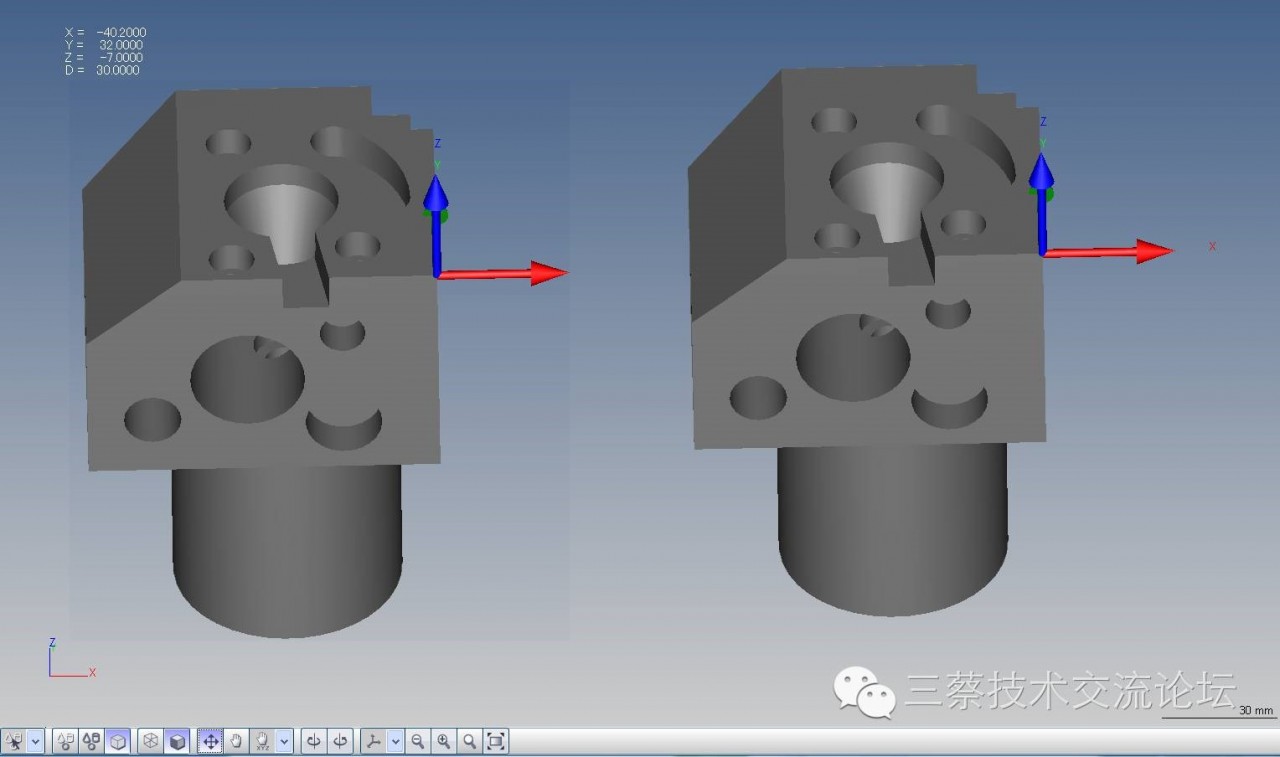

4.顯示CAD模型(見下圖左) 5.顯示邊界(見下圖中) 6.實體化模型(見下圖右)

7.使用滑鼠移動CAD視圖

8.使用滑鼠旋轉CAD視圖

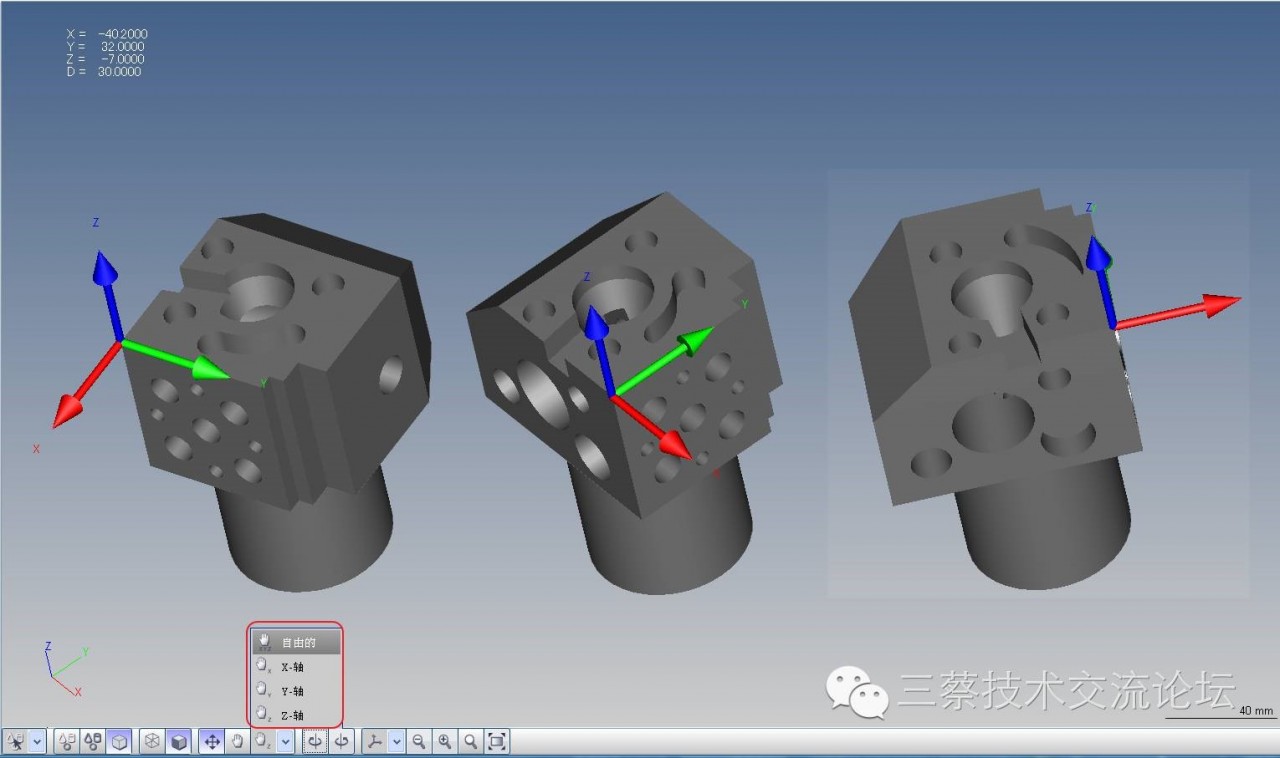

9.選擇CAD視圖旋轉軸(見下圖)
10.順時針旋轉CAD視圖(見下圖左)
11.逆時針旋轉CAD視圖(見下圖右)

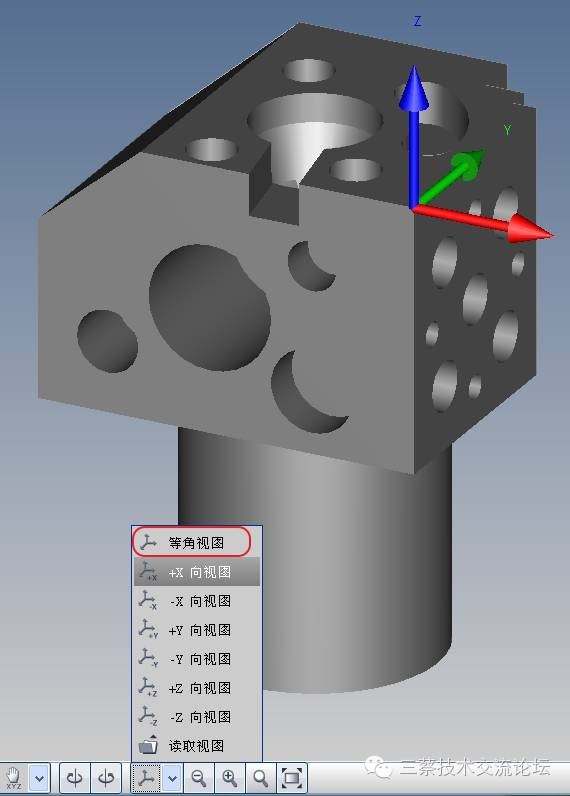

12.選擇CAD視圖視角

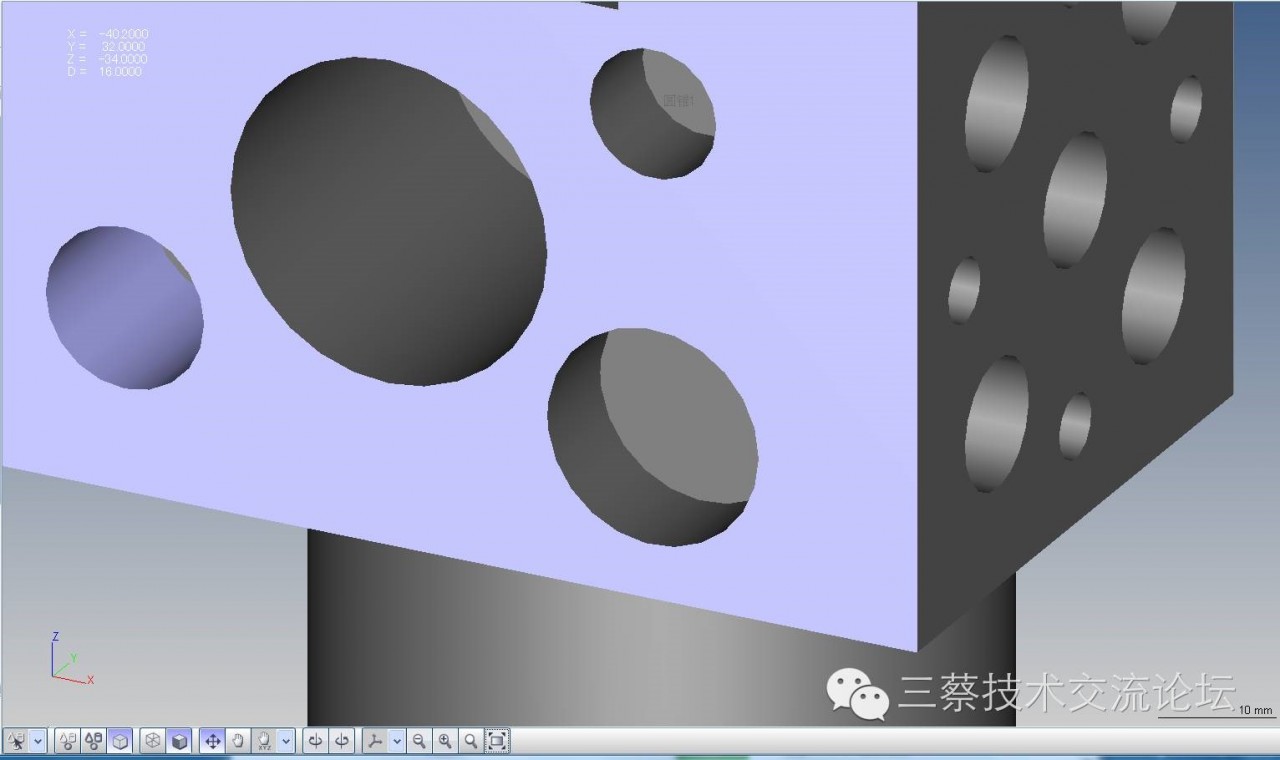

13.縮小CAD視圖

14.放大CAD視圖

15.使用滑鼠縮放CAD視圖 16.填充CAD視圖整個CAD視窗
