Calypso: 紅綠燈視窗應用

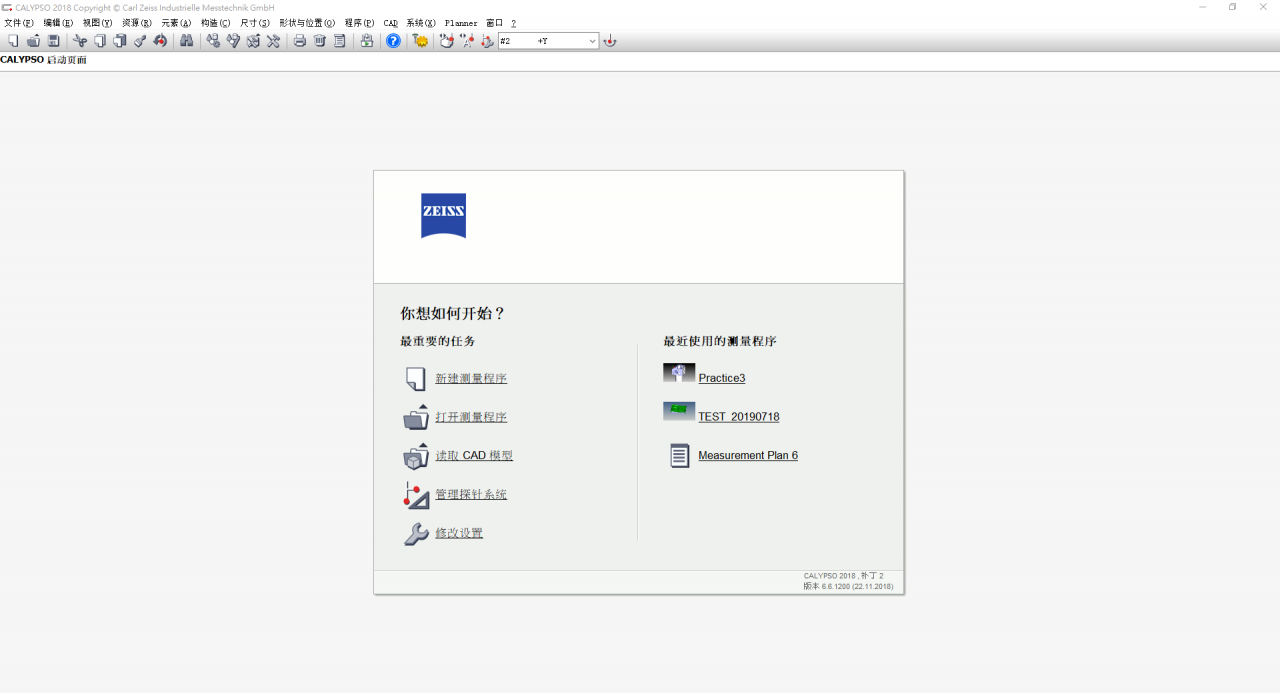

Calypso軟體在打開時會顯示三個視窗,一個是Calypso視窗,一個是狀態視窗,一個是紅綠燈視窗
1.png           2.png


Calypso視窗是日常使用的主頁面

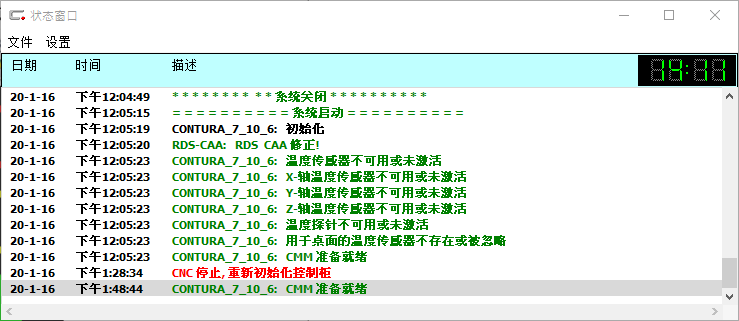

狀態視窗(可關閉)記錄了我們三次元日常運行的資訊,包括日期、時間和日常相對應的操作描述(開機初始化、感測器即時狀態、碰撞錯誤訊息等)

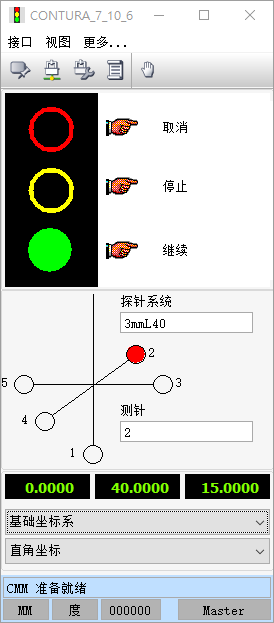

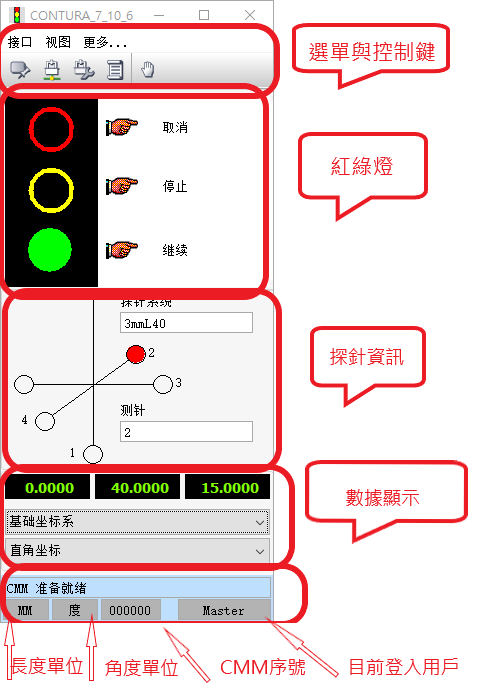

紅綠燈視窗(軟體運行時不可關閉)除了紅、黃、綠燈分別控制程式的取消、停止、繼續外,還有一些資訊和操作控制供我們使用。


今天介紹紅綠燈視窗的作用和功能

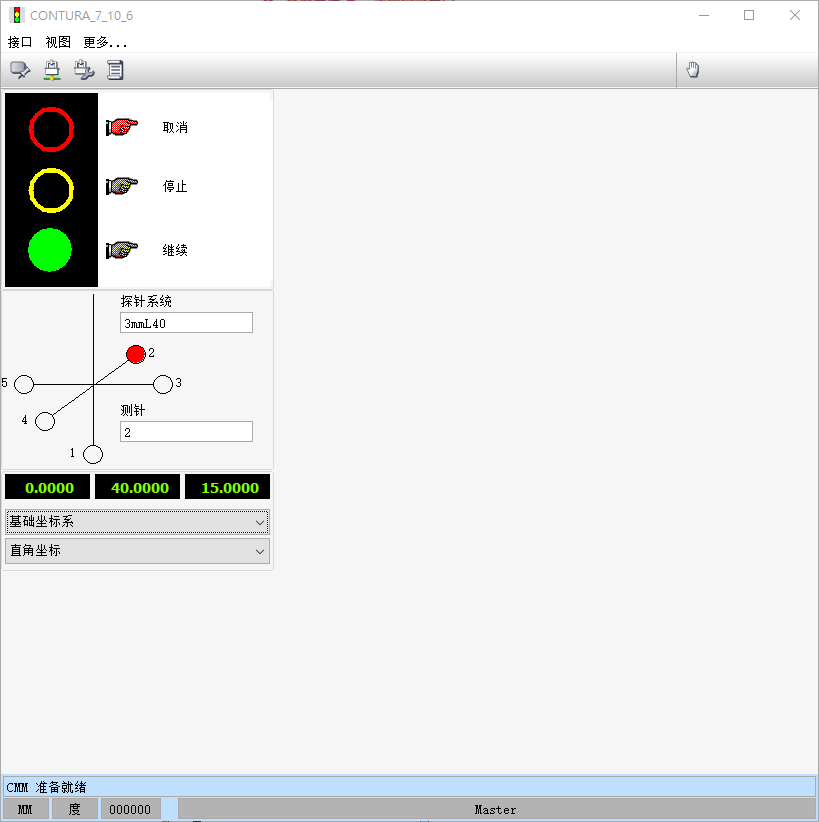

紅綠燈視窗可以將滑鼠放置邊緣進行視窗大小顯示的調節

儲存視圖,大小及位置

紅綠燈視窗將顯示為設定的大小和位置

重新連接CMM


注:和“系統”-“CMM”- “連接”是一樣的

CMM設定

打開狀態視窗

一 “介面”包括:

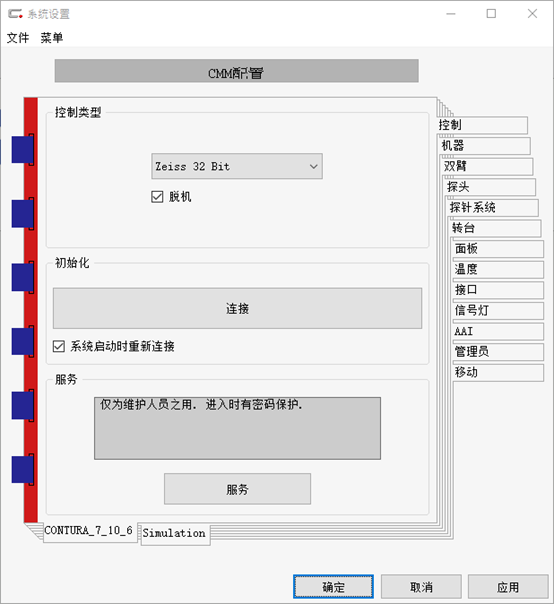

新建:打開CMM設定視窗
恢復:與機器重新連接並初始化
注:作用和“系統”-“CMM”- 點擊“連接”是一樣的

二 “視圖”:前面打勾代表當前資訊顯示,未打勾表示資訊不顯示。其中“紅綠燈”、“探針資訊”、“資料顯示”預設顯示,即我們預設正常視窗時顯示的狀態。

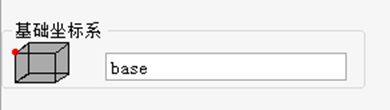

“基礎坐標系”:顯示當前程式基礎坐標系

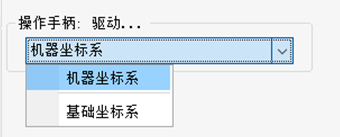

“沿工件坐標系移動”:可將操作手柄沿機器坐標系或其他坐標系進行移動(包括基礎坐標系和附件坐標系)。
注: 不使用這個功能,手柄移動預設和機器的XYZ軸對應,比如:手柄往前,就是沿機器Y軸移動;往右,就是沿機器X軸移動。使用這個功能後,移動手柄,機器會沿著選擇的坐標系軸的方向移動

“位置顯示擴展”:可顯示轉檯轉角和RDS探頭的A、B角

“單獨顯示座標”:可將當前下的座標以單獨視窗顯示在螢幕上,並可調節大小,對遠距離即時觀察作用很大

“資料傳輸關閉”:控制機器與軟體的資料傳輸,預設打勾狀態,如勾取消掉,機器取點無效。

“總在最上面”:多工視窗時保持紅綠燈視窗一直顯示在螢幕前方。

三 “更多”:工作列、狀態視窗和鎖定操作杆

狀態視窗(可以從這裡再打開狀態視窗)
鎖定操作杆

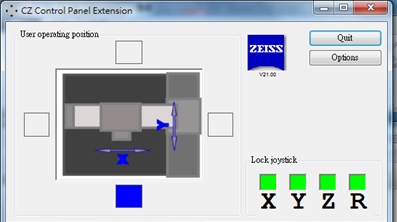

可將XYZR軸中某一軸或多根軸鎖定,當移動手柄時,機器只能按照特定的方向移動
注;適用於手動采點
