Calypso: CAD檔案導入與支援格式


將CAD模型導入到Calypso軟體中，可以提升程式編寫的方便性和直觀性。同時輸出CAD視圖報告可以更加真實。

CAD模型如何導入？

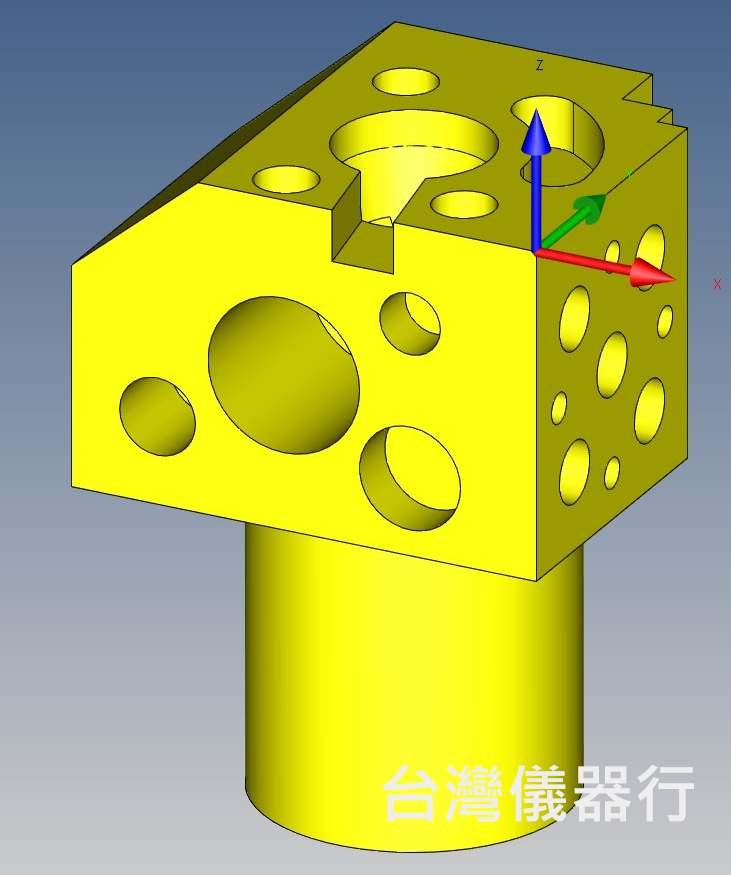

注：Calypso本身附有訓練課程的教學件模型，"cadcube.sat"(模型格式.sat)。

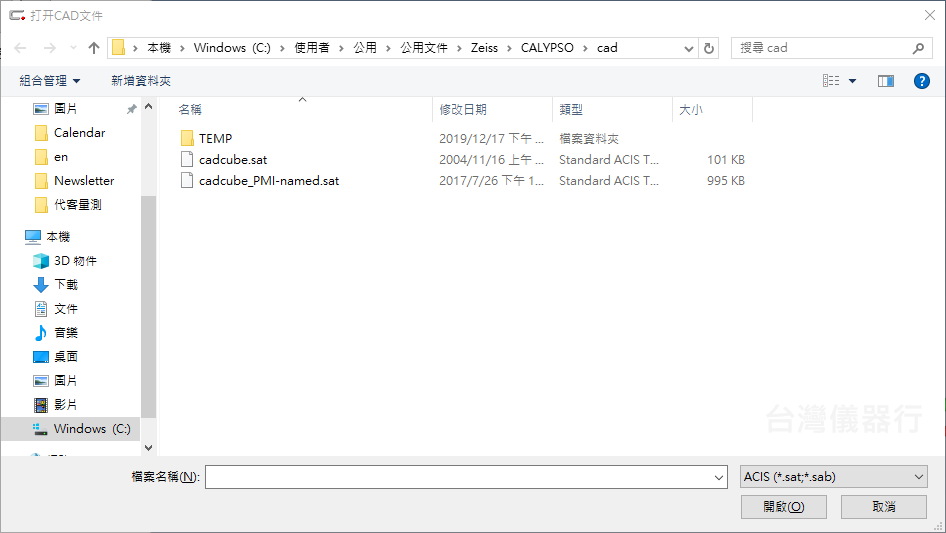

檔案路徑:

• Calypso5.6以及之後版本：C:\Users\Public\Documents\Zeiss\CALYPSO\cad\
• Calypso5.4以及之前版本：C:\Program Files (x86)\Zeiss\CALYPSO\opt\om\cad\

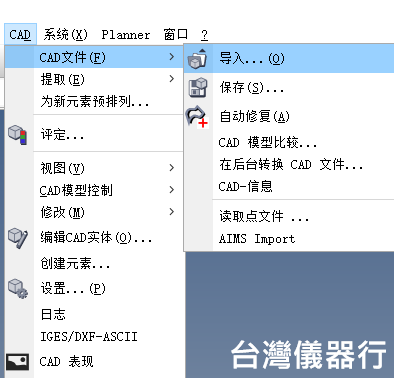

• 操作方法：”CAD”>”CAD文件”>”導入”，現在右下角下拉式功能表選擇模型格式，然後選擇相應CAD模型檔




CAD模型的格式說明：

查看當前Calypso支援的CAD模型格式方法：

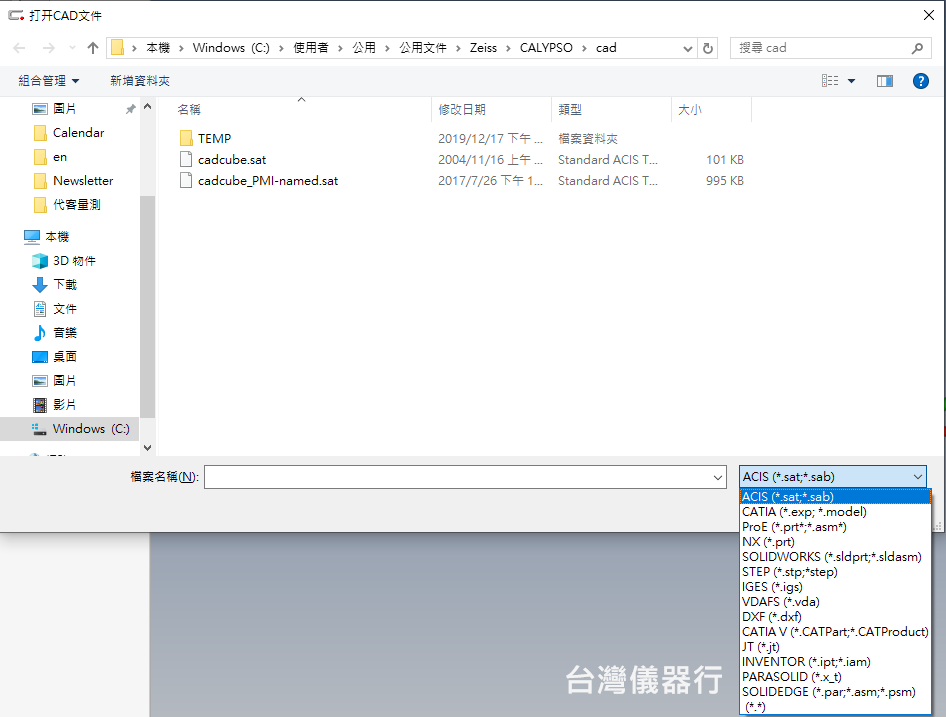

“CAD””>CAD文件”>”導入”，在右下角菜單中查看


2. Calypso軟體支援的模型格式：
注：“選配”表示根據需要，購買相對應的介面

• ACIS(*sat、*sab): 預設附贈
• IGES(*.igs): 選配
• ProE（*.prt*、*.asm*): 選配

注：後面“*”表示數字，比如*.prt1，*.prt2等

• STEP（*.stp、*.step): 選配
• PARASOLID(*.x_t): 選配
• CATIA(*.exp、*.model): 選配
• CATIA V(*.CATPart、*.CATProduct): 選配
• NX(*.prt): 選配
• SOLIDWORKS(*.sldprt、*sldasm）: 選配
• VDAFS(*.vda): 選配
• DXF(*.dxf): 選配
• JT(*.JT): 選配
• INVENTOR(*.ipt): 選配

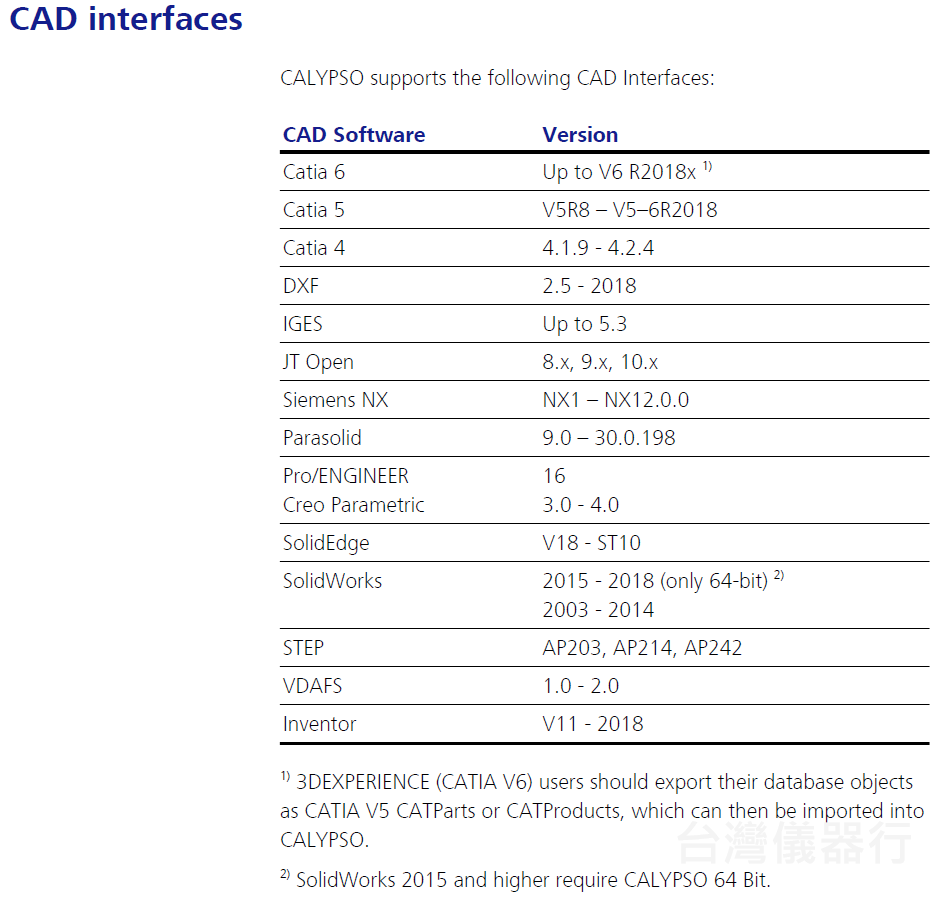

關於格式的相容性還可以參考下方目錄中的”releaseinfo_en.pdf”

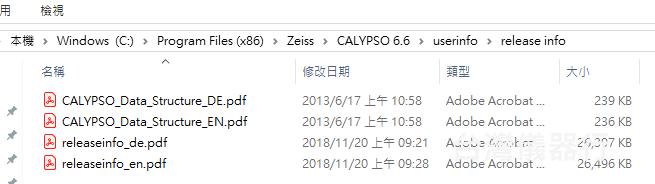

C:\Program Files (x86)\Zeiss\CALYPSO\userinfo\release info

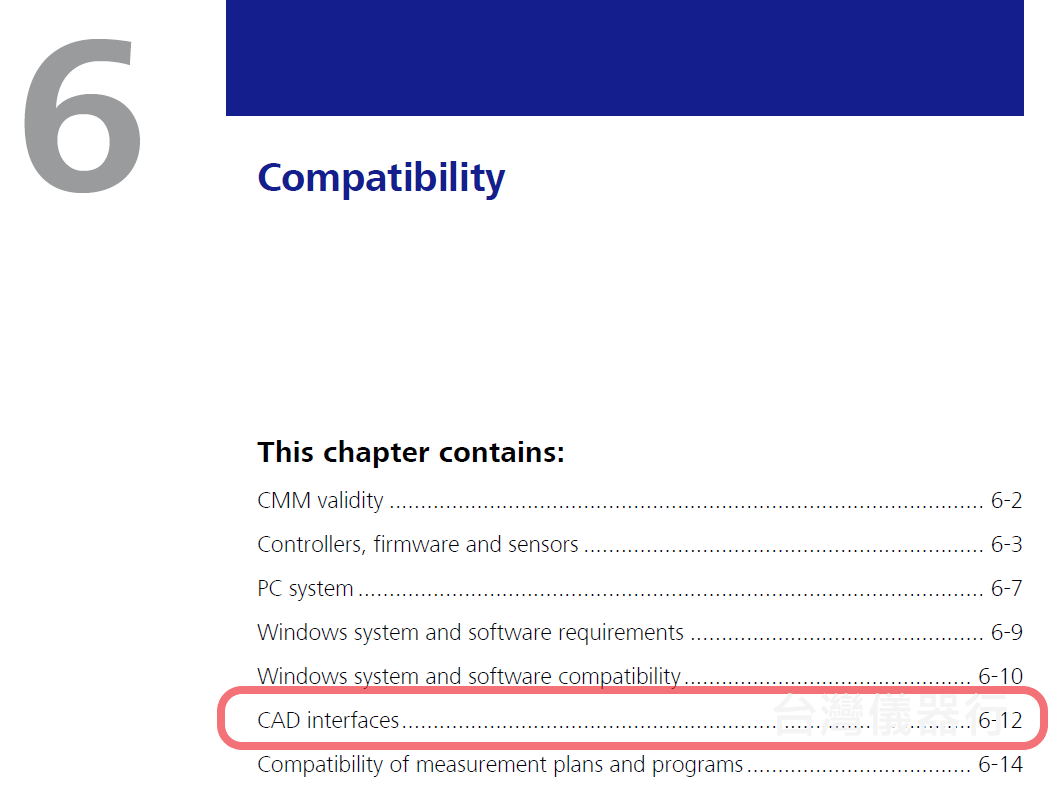

找到Compatibility這個章節
