Trimble Business Center VS Trimble Realworks
3D掃描點雲資料處理大比拚(上集)
Trimble Business Center (以下簡稱TBC)與Trimble Realworks (以下簡稱TRW)兩套軟體是Trimble推出已久並引以為傲的專業資料處理軟體，儘管兩套軟體都可以處理點雲資料，但兩套軟體各有所長，分別針對不同的客戶族群與工作流程而設計，像是TBC傾向各種測繪資料的整合應用(例如：GNSS、全站儀、水準儀、空拍影像、點雲資料等)，而TRW則是專業的點雲資料處理軟體(例如：點雲建模、分析、檢測等)。3D掃描點雲資料處理大比拚(上集)
以下比較將分為上下兩集的文章，分享這兩款軟體針對點雲處理的功能比較，希望能讓大家了解它們的差異與優勢，選擇最適合自己的內業軟體。
(此次功能比較的軟體版本為TBC v5.30與TRW v11.2)
上集的部分將會帶來可支援的數據導入格式、軟體操作介面、點雲渲染、點雲拼接與地理定位、以及點雲分類與裁切的比較。

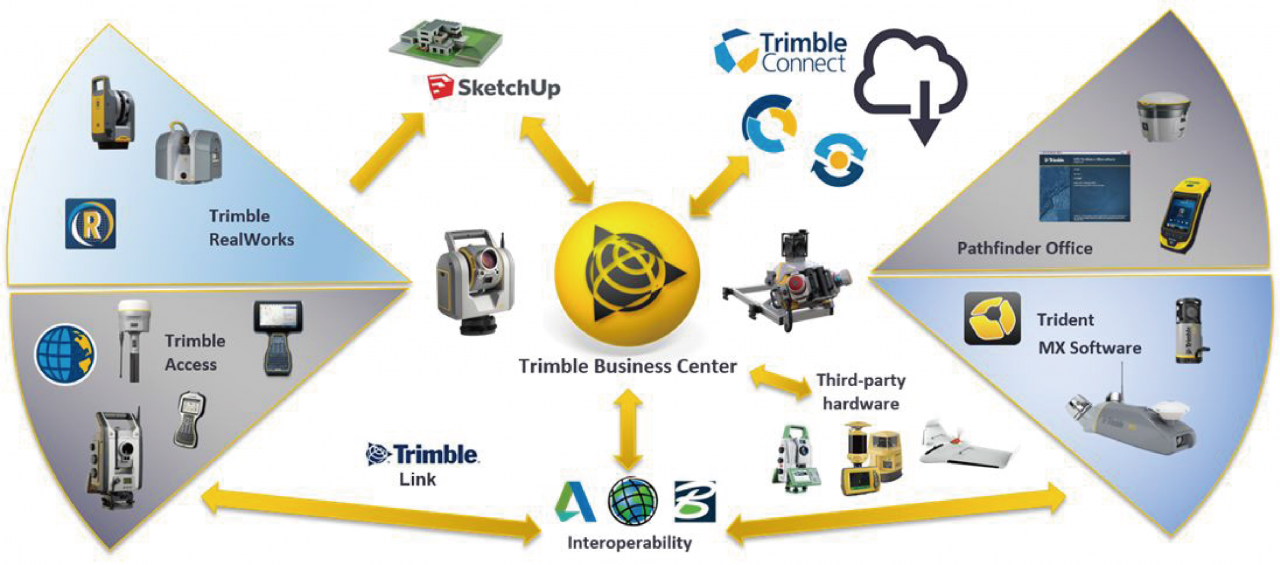

(圖為TBC強大的數據整合能力)
可支援的數據導入格式
| 支援的數據導入格式 | Trimble Realworks | Trimble Business Center |
| 點雲格式 | *.tdx, *.tzf, *.las, *.laz, *.fls, *.ptx, *.e57, *. tzs, *.rsp, *.zfs, *.iQscan |
*.tdx, *.tzf, *.las, *.laz, *.fls,*.ptx, *.e57 |
| 測量數據 | 座標資料 | 原始資料 |
| CAD檔案格式 | *.dxf, *.dwg, *.ifc, *. fbx | *.dxf, *.dwg, *.ifc, *.dgn,*.icm.dgn |
| 自定義格式 | 定制格式 | yes |
| Trimble Connect數據 | no | yes |
- TBC不僅可以導入座標資料，還可以導入原始資料，如：GNSS基線解算、導線數據等。
- TRW僅提供定制的格式導入座標資料，TBC則提供多種定制格式來導入第三方的數據資料。
- TBC可以直接與Trimble Connect雲端連線，直接上傳或下載資料。

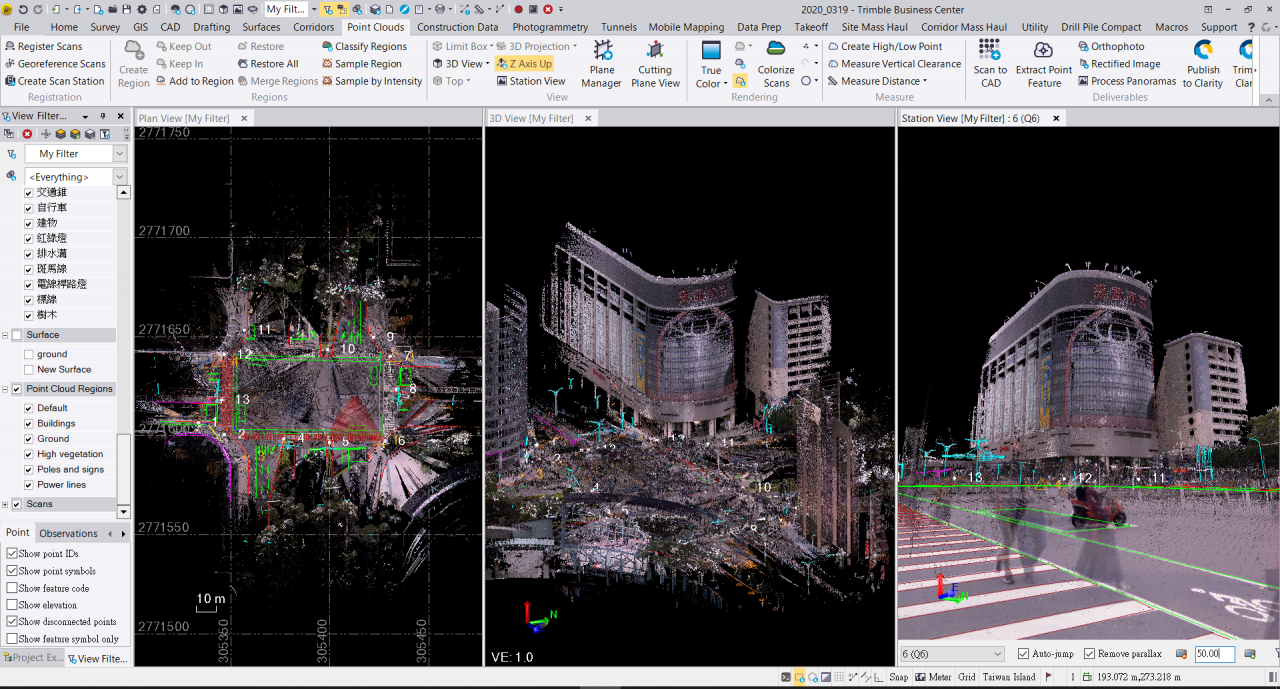

(圖為TBC操作介面可分割多個視窗)
軟體操作介面
| 操作介面 | Trimble Realworks | Trimble Business Center |
| 資料拖放導入 | yes | yes |
| 與傳統測量數據的整合 | no | yes |
| 個別專案的樣板 | no | 可以 (圖層、座標系統、單位、符號、精度顯示) |
| 主要視窗選項 | 3D、測站視角、剖面 | 平面俯視、3D、測站視角、剖面 |

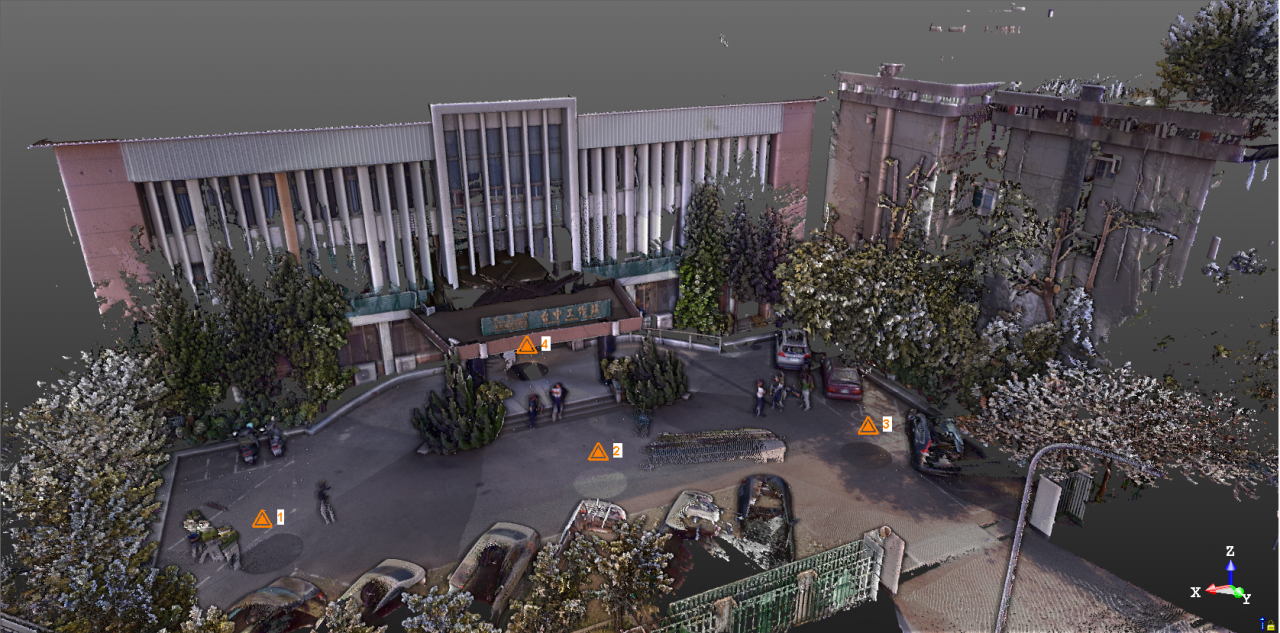

(圖為TRW中查看的Trimble X7 掃描資料真實色彩點雲渲染成果)
點雲渲染
| 點雲渲染 | Trimble Realworks | Trimble Business Center |
| 點雲查看模式 | 全部查看、查看內部、查看輪廓、隱藏背景 | 全部查看、查看內部、查看輪廓 |
| 陰影選項 | 無陰影、一般陰影、周圍陰影、增強周圍陰影 | 無陰影、一般陰影、周圍陰影 |
| 點雲渲染 | 基於掃描、反射強度、高程、真實色彩、測站、點雲及分類的點雲類別 | 基於掃描、反射強度、高程、真實色彩、分類的點雲區域 |
| 外部相機著色 | yes | no |
- TRW提供了隱藏點雲資料背景的選項，以改善查看室內環境點雲資料的便利性。

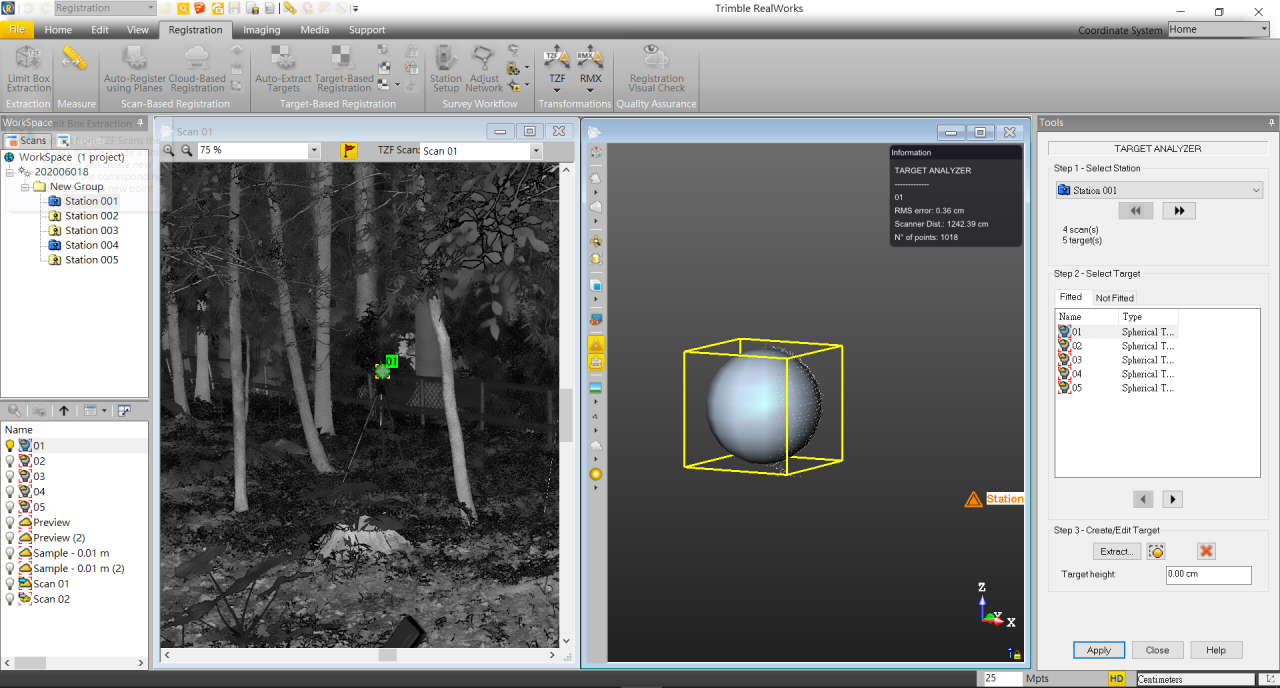

(圖為TRW的拼接球偵測與拚接畫面)
點雲拚接與地理座標定位
| 點雲拚接與地理座標定位 | Trimble Realworks | Trimble Business Center |
| 導入時自動拼接 | yes | no |
| 拼接方式 | 自動拚接、手動拼接(點雲特徵點)、目標物拼接 | 自動拚接、手動拼接(點雲特徵點) |
| 目標物自動偵測 | 拼接球、黑白相間的平面覘標 | no |
| 產製拼接報告 | yes | yes |
| 另存拚接參數 | yes | no |
| 地理座標定位 | yes | yes |
- TRW支援另存點雲拼接的參數到一個*.rmx檔案格式，如此一來在複製資料時不需要複製整個資料夾與專案檔，只需要付製一個*.rmx的檔案格式，就可以讓其他人使用相同的拼接成果。

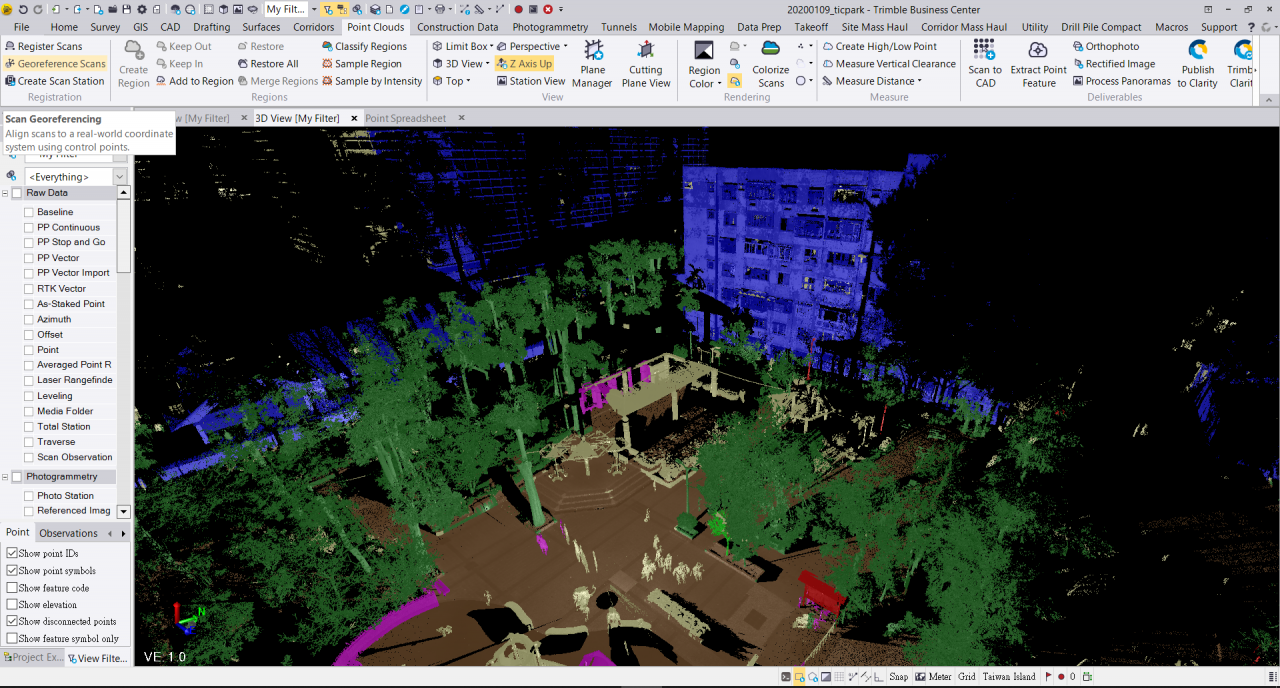

(圖為TBC中點雲依不同顏色顯示分類的成果)
點雲分類與裁切
| 點雲分類與裁切 | Trimble Realworks | Trimble Business Center |
| 室外點雲自動分類 | yes | yes |
| 室內點雲自動分類 | yes | no |
| 點雲提取方式 | 點間距提取、隨機提取、測站提取、反射強度提取、點連續性提取、地形高程提取 | 點間距提取、隨機提取、反射強度提取 |
- 這兩套軟體都提供了於室外常見的特徵物的自動分類功能，包括地面、建築物、電線桿與標誌牌、電線及樹木。
- TRW還提供了常見的室內特徵物的自動分類功能，如：地板、格柵地板、天花板、牆面、天花板
- TBC與TRW對於點雲隨機提取的方式略有不同。TBC隨機提取的點雲是先設定要提取的點雲數量，再透過反射強度選項提取點雲。TRW的隨機提取則是可以設定一定比例的點密度去提取；點連續性提取可選擇保留邊緣或角落區域的點雲，降低平面區域的點密度。
