CALYPSO 軟體之 CAD 視圖報告應用

CALYPSO 軟體標配： CAD 視圖功能應用的方法

啟動方法

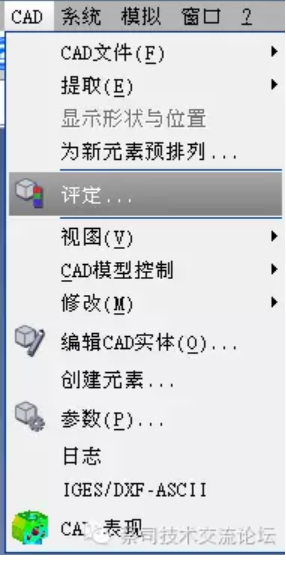

功能表列 - CAD - 「評定」



CAD 視圖報告主要用途：

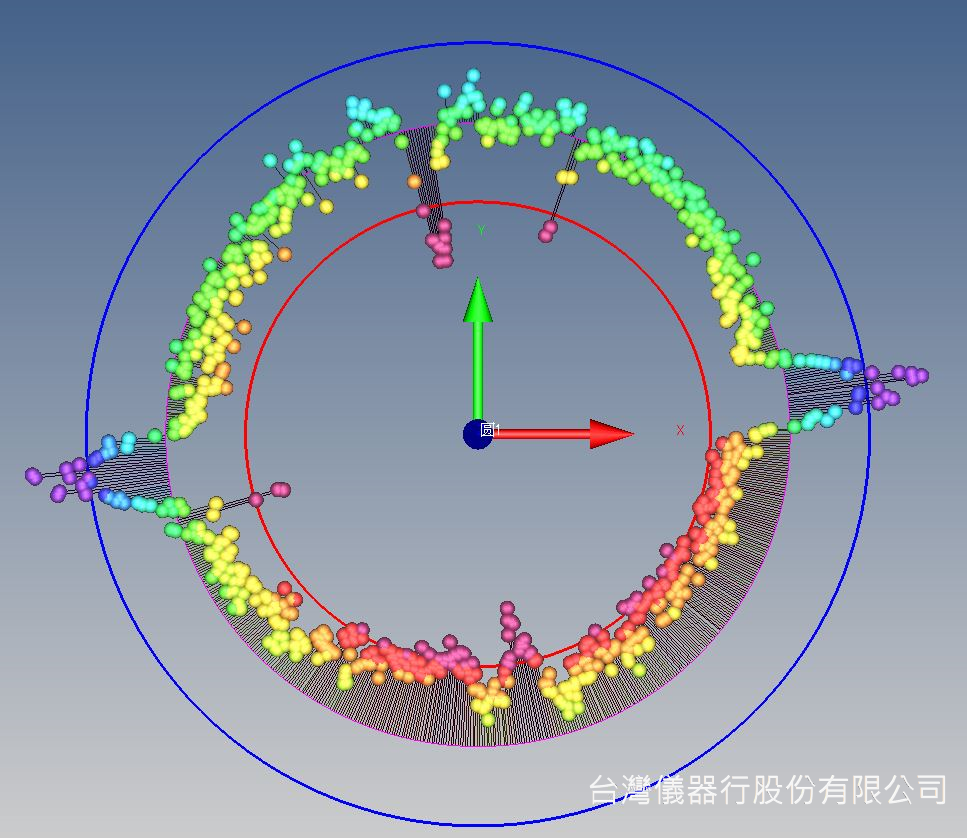

• 將形狀偏差通過顏色點（線 / 圓柱 / 球 / 顏色片）來體現。

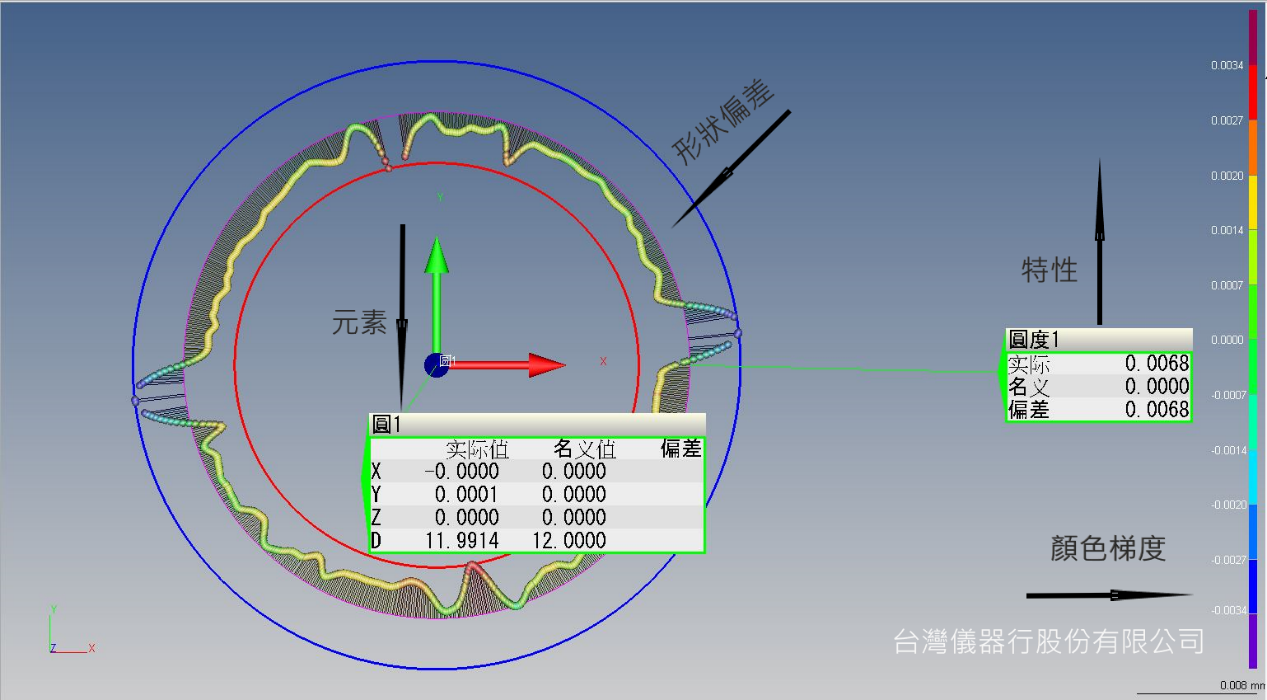

• 按照特性排列顯示特性的相關資料（名稱 / 理論值 / 實際值 / 上下公差 / 偏差）如下圖樣板中，同時包含了形狀偏差、特性報告及元素報告。 實際使用中三者是並列關係,可以分別選擇是否需要輸出顯示。
