Calypso應用之卡尺距離

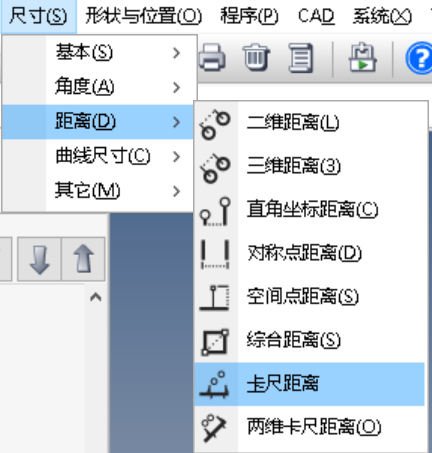

一般在量測距離的時候其實是看兩點之間的距離,因此都只有一組結果。但使用卡尺去量測時,卡不一樣的地方會有不一樣的結果。為了解決這個問題 CALYPSO 軟體 6.4 版之後「尺寸」中有新增一項卡尺距離的功能。

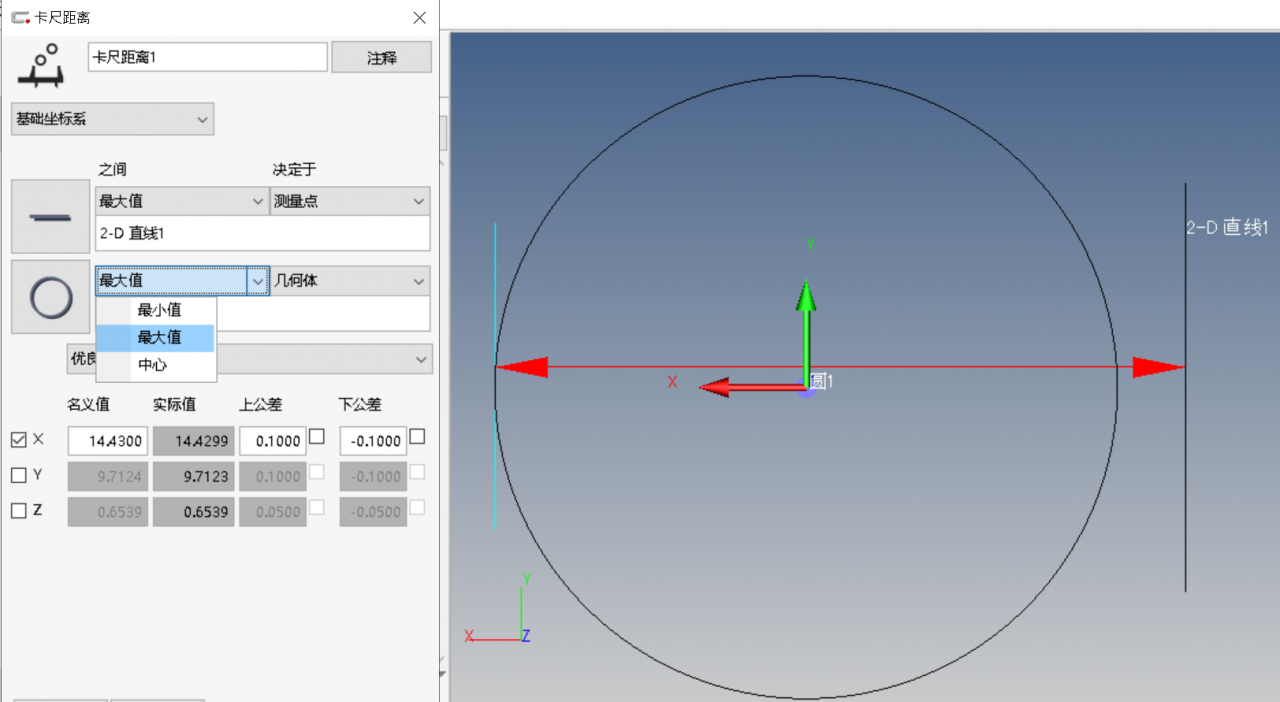

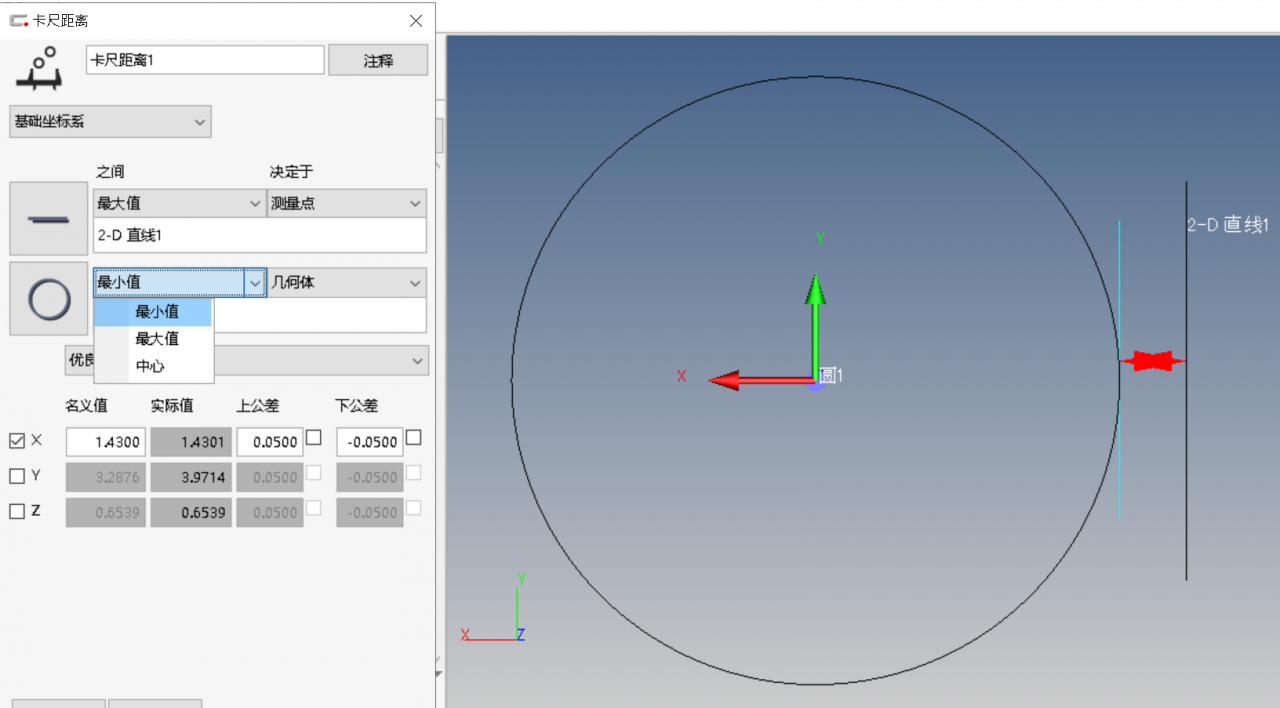

卡尺距離在使用上可以計算兩個元素之間「最大」、「最小」和「中心」等三種距離,不再只是單一結果。從原先單一的距離到確認組裝配合時,計算出最窄與最寬邊界,若是量測時很重視極大極小值的情況,卡尺距離便會是一個很方便的工具,使用者在進行距離量測的時候能更靈活運用。
