橋梁安全監測系統應用
透過 IOT 監測無線傳輸技術來達到即時監測目標
橋梁為陸上運輸重要設施，並且在經濟貿易與交通運輸上扮演著重要的角色，當橋梁受損或倒塌意外事故發生，不只交通中斷也造成人民生命與資產的損失，因此維持橋梁使用目的和人車安全，是橋梁管理與維護的重要工作。
解決方案
Trimble 4D Control（T4D）監測系統除可連接機器人全站儀、GNSS 衛星接收儀及傾斜儀等感測器進行即時監測外，還可連接 IOT 物聯網監控系統製造商 WorldSensing 旗下的大地感測器，透過 T4D，使用者可以達到全天候 24 小時的即時監控，掌握您所關注每一個監測專案。
- 圖像化：將感測器顯示於Trimble web中顯示其所在位置。
- 分析：將觀測資料進行統計圖表或點位散佈圖呈現，提供直觀的判斷決策分析。
- 警報功能：設定觀測的警戒值透過email和SMS服務來掌握監測專案。
- 橋梁 IOT 監測無線傳輸技術：將 T4D 監測系統建置於客戶處，透過無線傳輸部分連接在橋上所佈置的雷射傾斜儀感測器、應變片、熱敏電阻器、裂縫計，分別監控結構靜態撓度、墩柱之間的距離、壓力和溫度、形變位移和裂縫情形。
- 優勢：同時控制全測儀、GNSS 與其他感測器的測量資料並管理，分析資料以圖表方式呈現，即時決策。

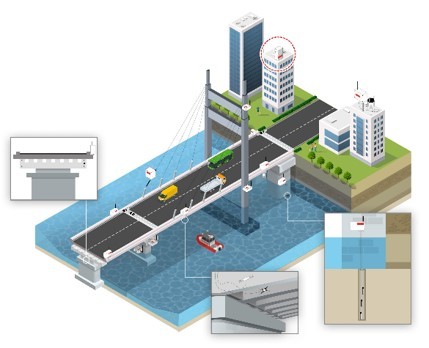

監測系統架構
 |
▲ 透過 IOT 監測無線傳輸技術來達到橋梁即時監測 |
應用產品
 |
Trimble 4D Control
|
