以雷射共軛焦系統快速捕捉味蕾由巨觀至微觀的顯微影像
業界唯一同時具備高速、高解析、最大視野範圍的雷射共軛焦顯微鏡
味蕾形狀如同花蕾一般,分布在哺乳類動物的軟齶上皮及舌頭表面。其約60~80 um高,40um寬,內含50~150個味覺細胞,可將化學刺激轉為電脈衝訊號並透過神經元傳遞至大腦,進而產生酸、甜、苦、鹹、鮮等不同味道。
傳統雷射共軛焦顯微鏡若同時需要低倍率大範圍影像及高倍率高解析影像,往往因為掃描時間過長,造成樣品光漂白。
解決方案

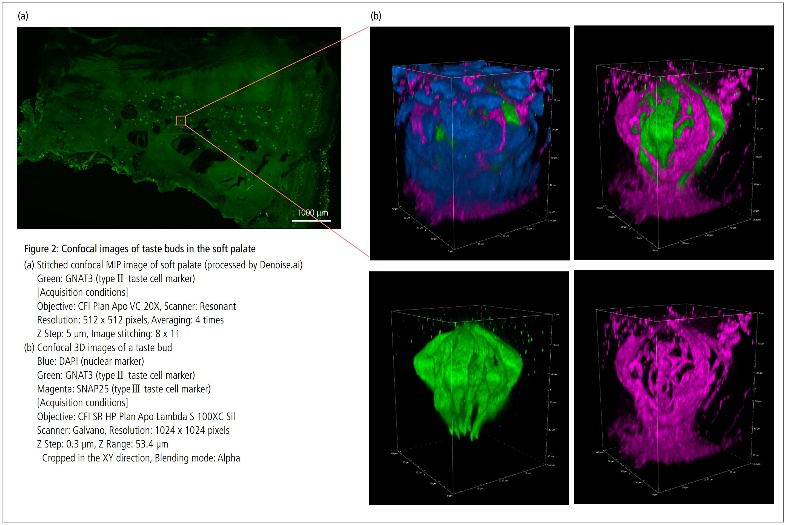

Nikon AX R 雷射共軛焦系統,擁有業界最大 25mm 視野範圍,先以高速 Resonant 掃描模式拼圖取得軟顎上皮全景影像,便於找到味蕾位置。再切換至高解析 Galvano 掃描模式,以高 NA 高倍率物鏡擷取高解析味覺細胞 3D 結構。單機達成快速巨觀與微觀成像需求,在對樣品不造成光漂白傷害的前提下,以最短時間取得最多實驗資訊。
![]() |
應用流程
取小鼠軟顎上皮後,分別以 DAPI / GNAT3 / SNAP25 標記細胞核 / type II 味覺細胞 / Type III 味覺細胞,而後以 Nikon AX R 共軛焦系統進行拍攝。
![]() |

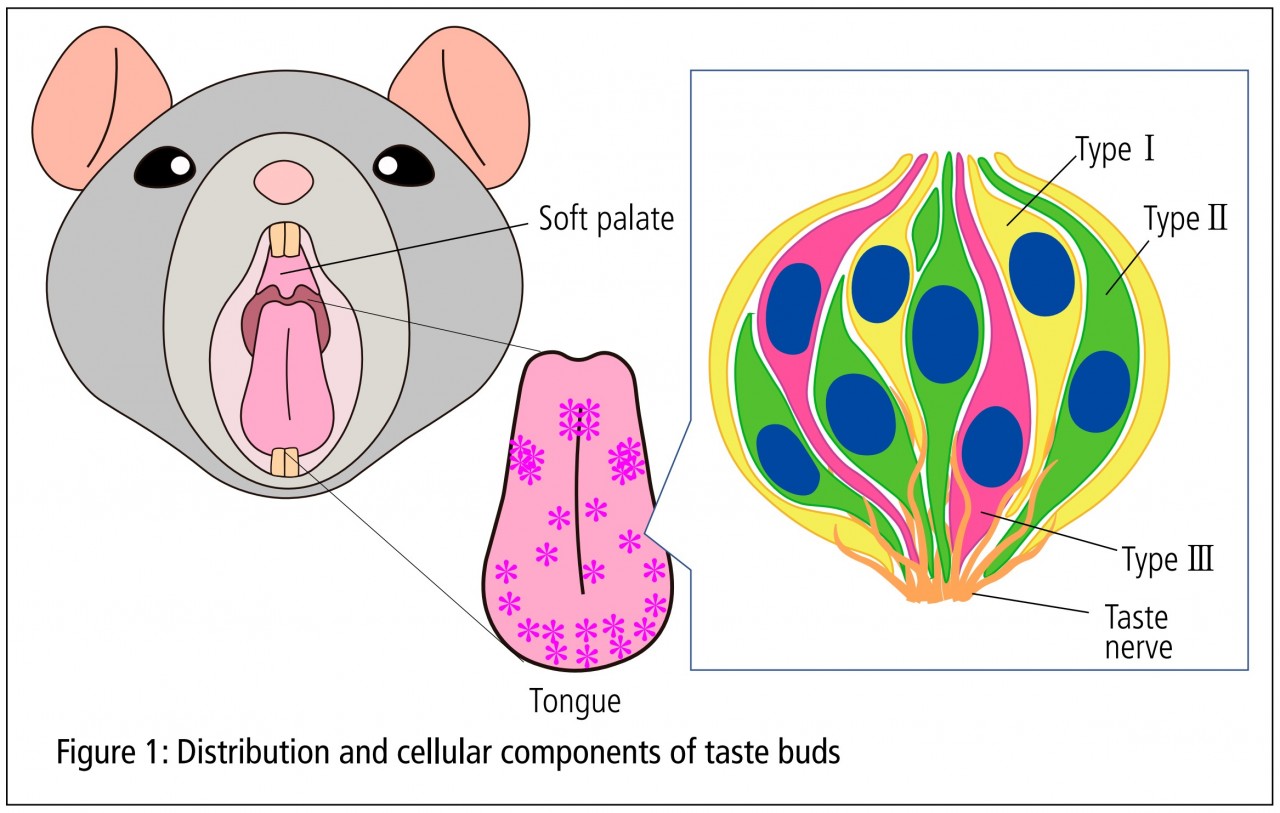

▲味蕾結構 |
實際範例

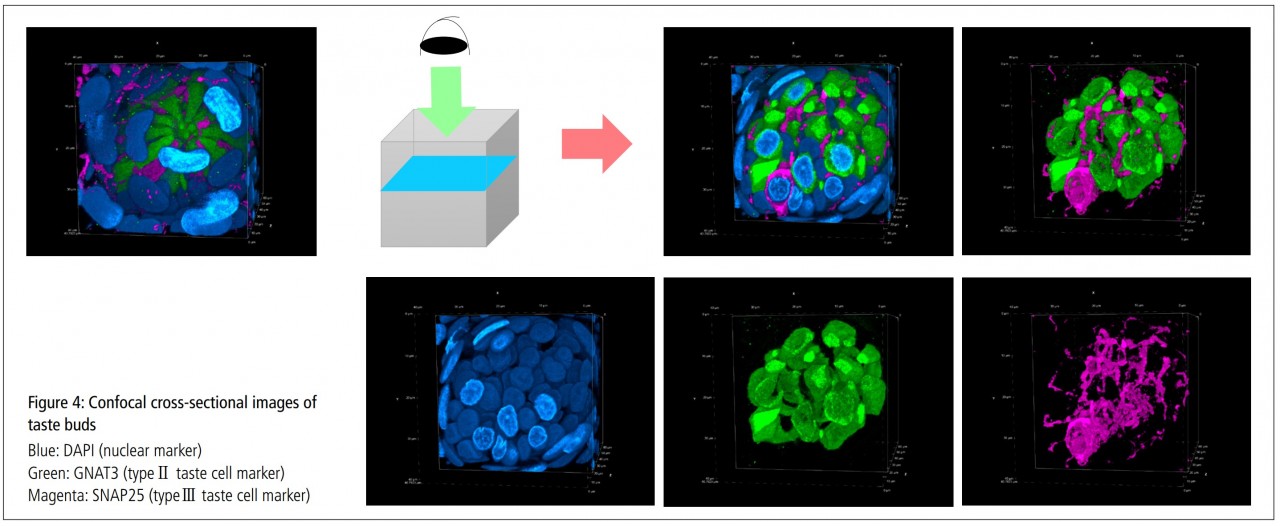

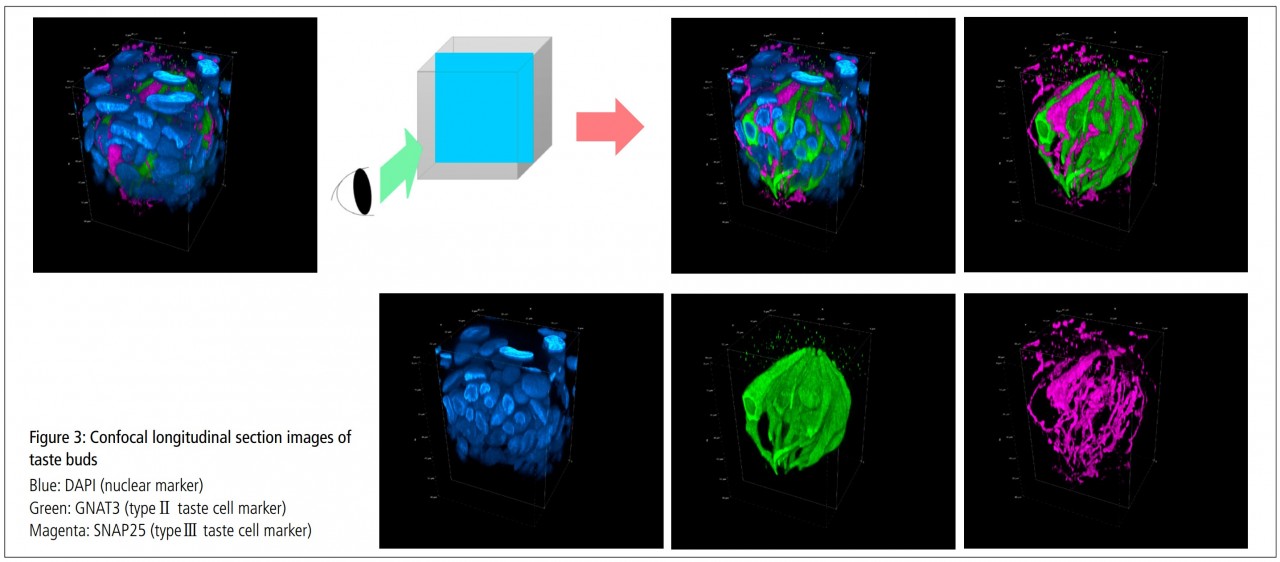

巨觀與 3D 微觀影像
![]() |
![]() |
![]() |
應用產品

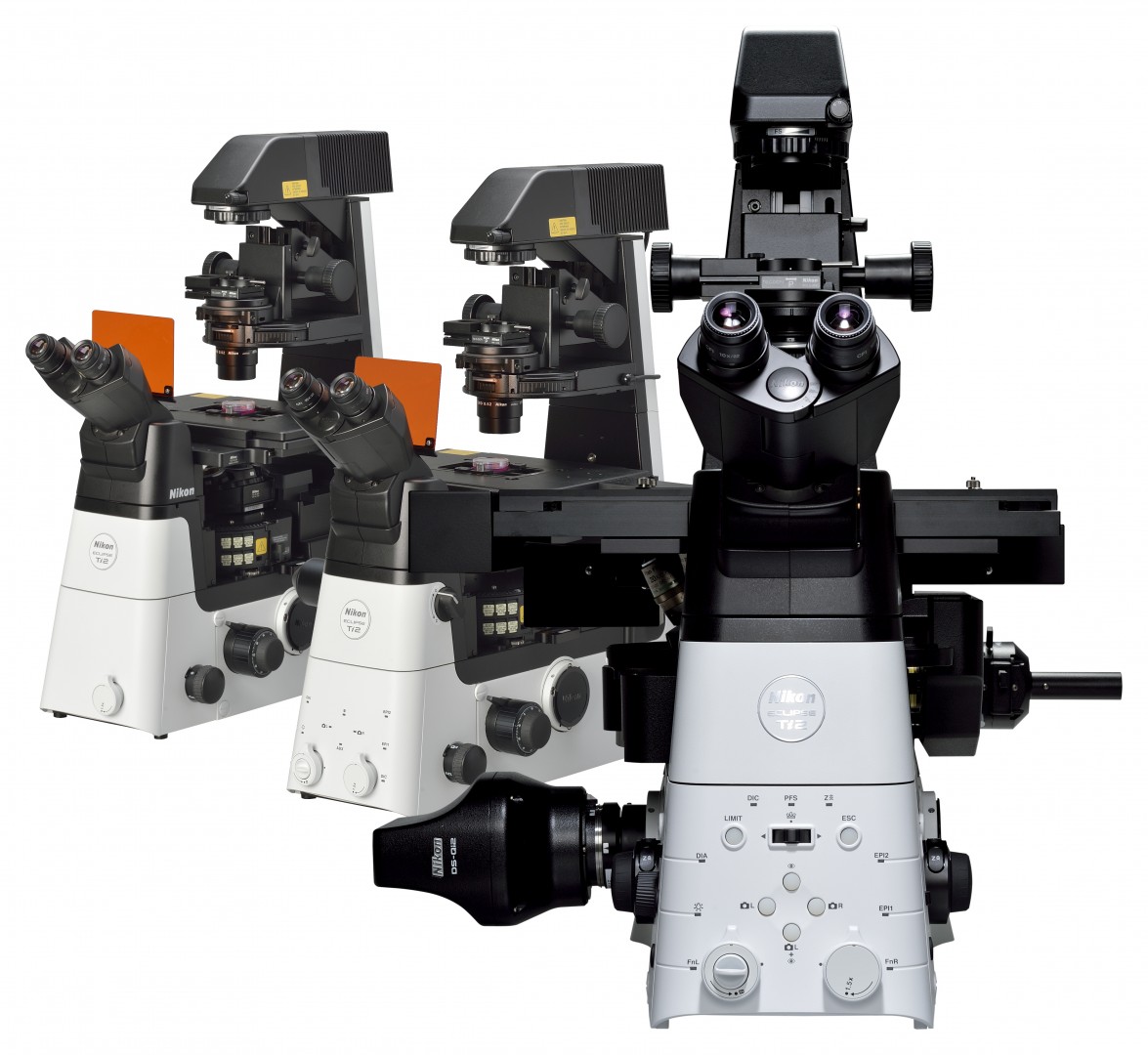

Nikon Eclipse Ti2-E 全新設計倒立顯微鏡,擁有無敵超大 25mm 視野數(Field of View),不需妥協即可匹配大尺寸感測晶片 CMOS cameras,顯著提升資料輸出量。Ti2 搭載穩定的抗漂移對焦平台,應付 super-resolution 超高解析快速成像的挑戰,游刃有餘。機身內部新增多處偵測元件,協助使用者判讀光學配件是否有在正確光路上,減少錯誤發生。另外,每個感測點資訊均可在拍照時自動記錄下來,方便實驗品管控制並能加強資料再現性。
|
Nikon AX/AX R 是第十代的點掃描共聚焦系統,系統具備下述優點:
2、Autosignal.ai:自動設置雷射強度和 Gain 值 3、Denoise.ai:將圖像去除雜訊 |
NIS Element C-ER 是 Nikon 影像處理軟體 ,功能進一步提升Confocal 影像的解析力!! *ER = Enhanced Resolution
|
