Trimble S9 應用於攔河堰自動化監測案例分享
Automated Deformation Monitoring Projects for Waterways
原文出處：https://www.gim-international.com/content/news/automated-deformation-monitoring-protects-for-waterways
自動化監測系統對基礎設施的維護及營運決策，這也包括河道設施，以下是一個荷蘭的應用案例介紹。

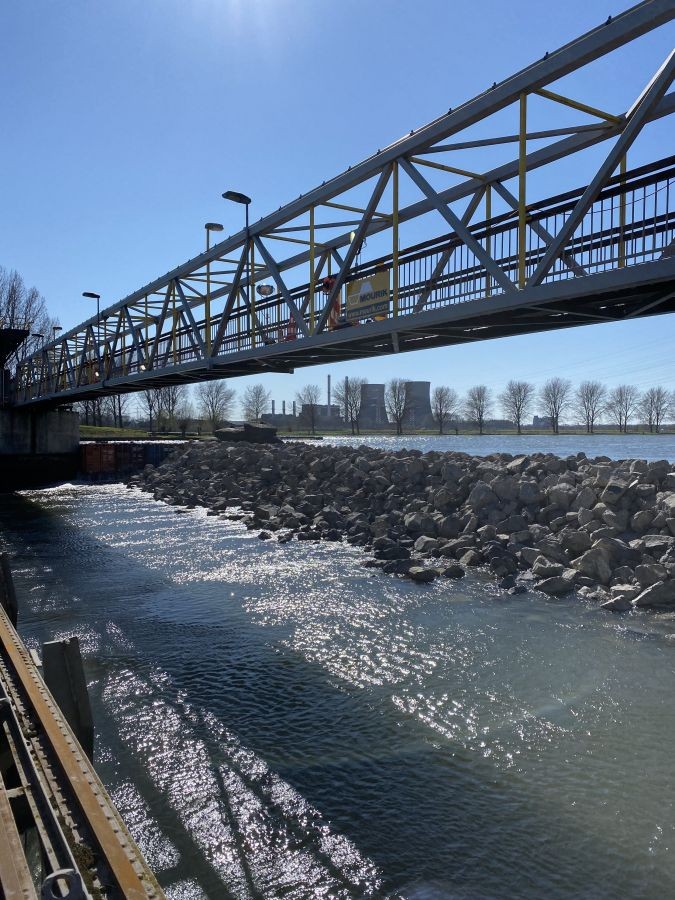

強風暴襲擊歐洲的情況並不少見，這會對當地的基礎設施和經濟帶來衝擊。荷蘭一座受損的攔河堰在 Ciara 暴風中遭受到破壞，並需要緊急修復，Trimble 當地的經銷商 Geometius 制定了一個行動計劃，以監測受損的堰壩和隨後的修復工作，透過即時自動化系統進行全天候攔河堰監測，注意潛在的風險。
手動監測
強風暴襲擊歐洲的情況並不少見，這會對當地的基礎設施和經濟帶來衝擊。荷蘭一座受損的攔河堰在 Ciara 暴風中遭受到破壞，並需要緊急修復，Trimble 當地的經銷商 Geometius 制定了一個行動計劃，以監測受損的堰壩和隨後的修復工作，透過即時自動化系統進行全天候攔河堰監測，注意潛在的風險。
 |
手動監測
首先攔河堰的維護方 Mourik Infr 聯繫 Geonius 進行損壞水壩的手動監測。
在損壞發生後的一個小時內，Geonius 專案經理 Hassan El Gardaoui 和他的團隊開始手動監測水壩，第一個目標是確定受損水壩的穩定性，並提前預警即將發生的潰堤風險。這個過程需要每隔 10 分鐘進行一次水壩測量，以確定是否發生了顯著位移變動。
 |

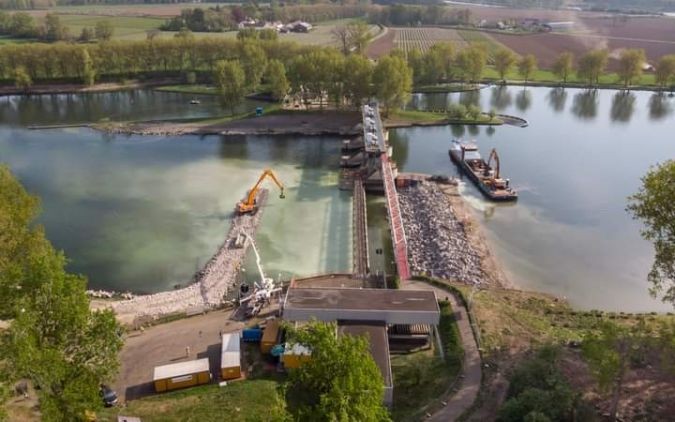

Geonius 與專業從事測量、地理和水文應用的 Trimble 經銷商 Geometius 進行合作，建立了 Geonius 手動監測解決方案，Mourik Infra 建造了兩座臨時水壩，以便對損壞進行全面檢查並支持維修工作。臨時水壩控制了河流的水流，並提供了通往受損水壩的渠道。為了確認水壩和臨時水壩的穩定性和變動情況，需要有兩名測量員全天候24小時手動監測，過程重複性及成本高，無法維持太久。
“目前的解决方案並非長久之計，我們必須尋找一種有效的途徑，在確保安全與工程品質的前提下，減輕工作負擔”El Gardaoui 說。
“目前的解决方案並非長久之計，我們必須尋找一種有效的途徑，在確保安全與工程品質的前提下，減輕工作負擔”El Gardaoui 說。
 |
自動化監測
從手動監測過渡到自動化系統，需要持續的現場電源供應，與感測器保持不間斷地通信以提供實時數據，隨著這個過程，手動監控一直持續到自動化系統完全運行為止。兩天內就完成了對攔河堰的實時監控。

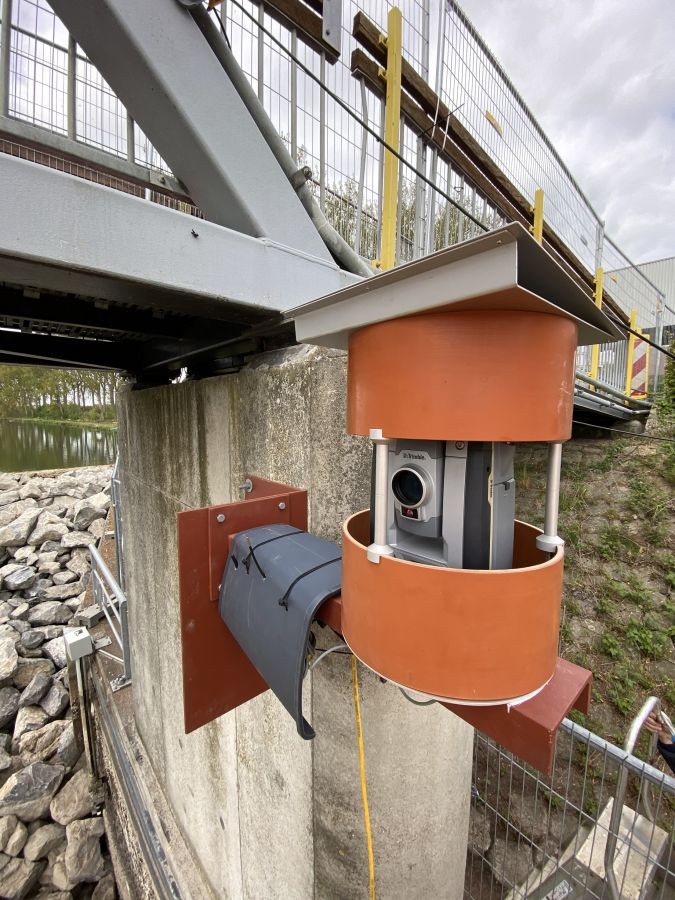

自動化系統使用 Trimble TSC3 資料採集器進行初始化設置，再使用 Trimble S9 全站儀連接到 Trimble Settop M1 監測控制器，自動收集資料並傳輸給相關人員。全站儀的設置是為了定期測量由棱鏡標記的監測點。間隔時間可以設置為每隔幾分鐘，也可以延長到每天一次。
監測系統配置完成後，將自動將全站儀測量資料輸入到 Trimble 的自動化監測平台 Trimble 4D（T4D）Control，透過監測整備與系統的整合，達到了以下的優勢：
- 效率提升和資料共享：透過即時數位化報告取代傳統 Excel 表格，各團隊能夠更高效地收集和共享資料。
- 即時預警：T4D 自動警報功能可在變形量超標時提前預警，有效防範損壞或災難風險。

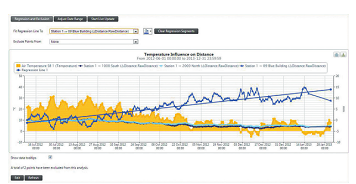

- 專案管理最佳化：自動化監測雖需投入較多資金，但測量團隊將日益體驗到其帶來的好處。T4D Control 的趨勢線助於判斷變形是否真實，進而優化決策過程。
- 安全保障：變形監測為項目團隊及周邊居民提供額外安全保障，T4D 平台確保團隊獲得規劃和降低風險所需的資料透明度。
 |

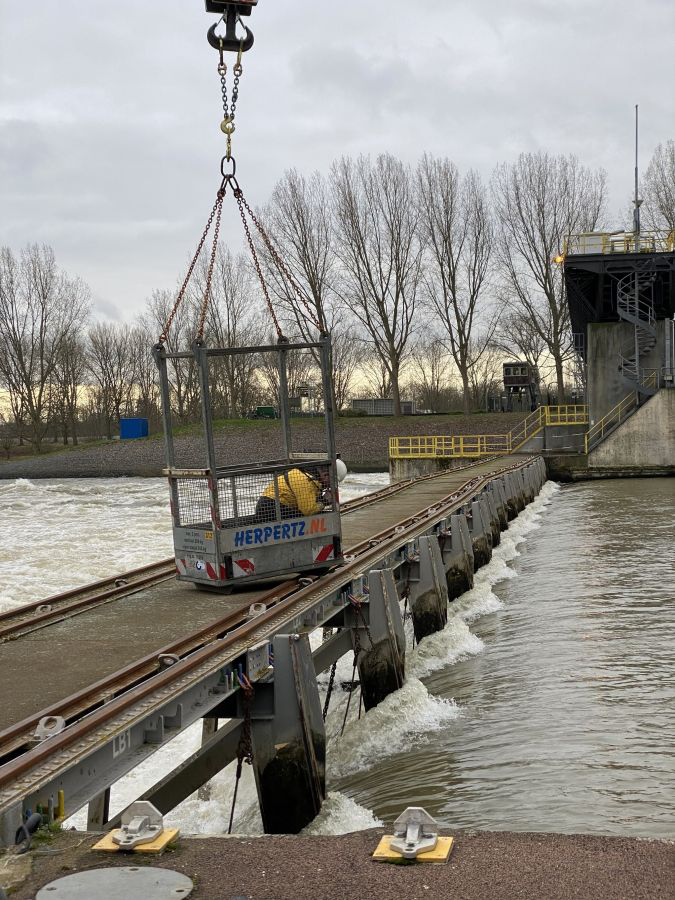

| ▲現場工作人員禁止走在因受損存有風險的攔河堰，使用吊車進行監測棱鏡的安裝作業。 |
應用產品
 |
  |
 |
Trimble S 系列全站儀 |
Trimble 4D Control 監控軟體 |

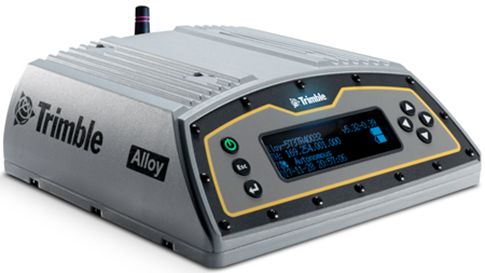

Trimble Alloy GNSS參考站接收儀 |
