【PENTAX】AMD 瞬檢機系列

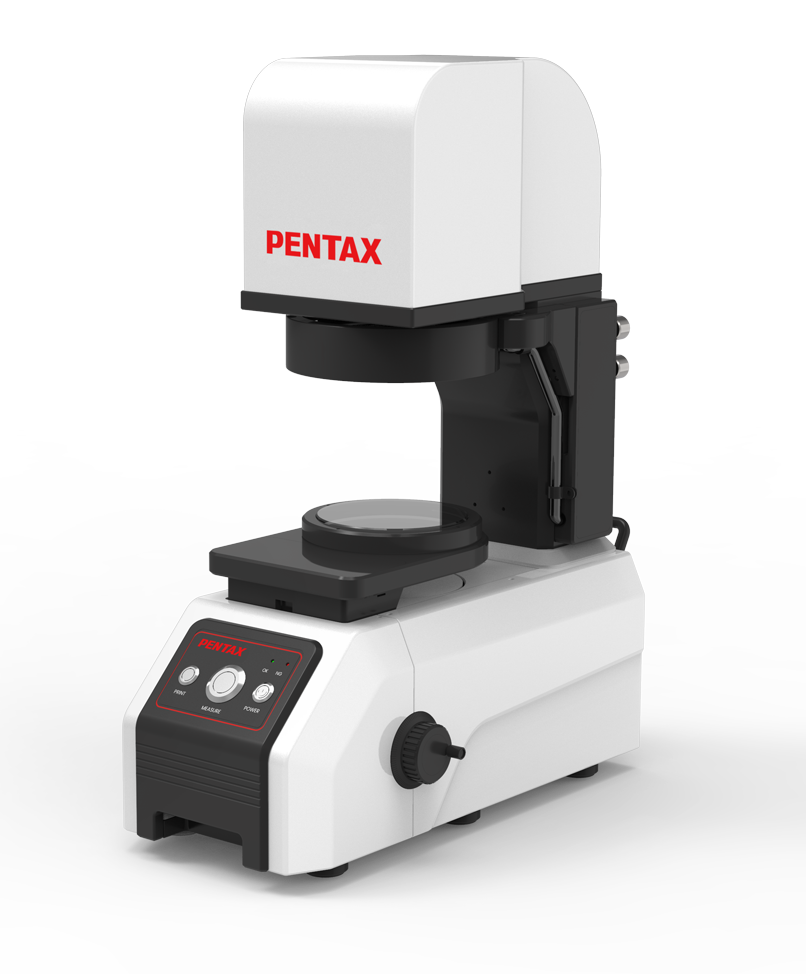

AMD 100 全自動影像尺寸量測儀
![]() |
● AMD 100 特點 雙遠心光學鏡頭 具有高景深、高解析度趨近零畸變 量測範圍 Ø100mm Z 軸調整系統 行程 35mm 智能程控照明系統 由四分割落射程式控制照明系統和遠心透射程式控制照明系統組成 一鍵量測按鈕 CNC 模式下,只需按下此鍵即可瞬間完成圖像尺寸的測量和評估 ▪ 最小支援線寬 ▪ 自動量測取點功能 ▪ 景深(工件焦深)實測約30mm ▪ 自訂公司 Logo 產出報表 |
非接觸式高度量測功能
![]() ▲檢測工件 |
![]() ▲2.5D 測量 |
CAD 導入模板
![]() ▲DXF 圖面導入 |
![]() ▲編輯測量模板 |
解決傳統測量儀器難題
傳統測量儀器如投影儀、影像測量儀、工具顯微鏡、輪廓儀、游標卡尺、千分尺等,在測量時面臨諸多問題,如:測量物件的定位、原點定位費時、批量測量操作時間長、不同測量人員導致測量結果不同、資料統計管理繁雜等。
▪ 傳統測量儀器 ◇測量效率低 →測量物件與原點定位耗費工時。 ◇結果有偏差 →對焦位置不同導致測量結果不同。 ◇操作難掌握 →學會操作需要很長時間。 |
▪ AMD 系列瞬檢機 ◇快速高效 →可任意擺放產品,無需夾具定位最多可同時測量。 ◇準確一致 →只需一鍵,任何人都能輕鬆獲得準確一致的結果。 ◇簡單輕鬆 →任何人都能很快上手,無需複雜培訓。 |
便捷的操作流程
步驟一:載入模組 ▪ CNC 程式範本並支援 DXF 導入 |
步驟二:放置工件 ▪ 無需定位可任意擺放 |
步驟三:一鍵測量 ▪ 按下 Measure 鍵或敲下空白鍵 |
|
高效的量測過程
|
AMD 系列瞬檢機採用了雙遠心光學鏡頭,該鏡頭具有高景深、大視野等特點。 ◇放寬對焦精細度的要求,在景深範圍內都可準確測量,無需耗時於對焦過程。 ▪ 大視野 ◇無需耗時移動拼接,數秒即可完成視野內所有尺寸的測量。 ▪ 一次可同時測量高達 1024 個特徵 ▪ 一次可同時測量多達 100 個工件 ▪ 一鍵後,僅需 3 秒左右完成測量 |
智慧消除人為誤差
![]() |
![]() |
![]() ▲無須定位 |
![]() |
![]() ▲自動提取邊緣 |
採用高景深專用雙遠心鏡頭
一般光學鏡頭![]() |
專用雙遠新鏡頭![]() |
▪ 即使有段差,焦點仍然清晰 ◇測量時無需進行嚴格的焦點調節即可進行正確的測量。 |
![]() |
![]() |
▪ 即使有段差,大小始終如一 ◇測量時無需擔心測量物件的凹凸不平。 |
![]() |
![]() |
▪ 全視野範圍內圖像零畸變 ◇採用高景深專用雙遠心鏡頭,全視野內圖像近乎零畸變。 |
![]() |
![]() |
▪ 自動識別邊緣並進行次像素處理 ◇採用高階插值、數值擬合等高精度演算法,對邊緣進行次像素處理。 |

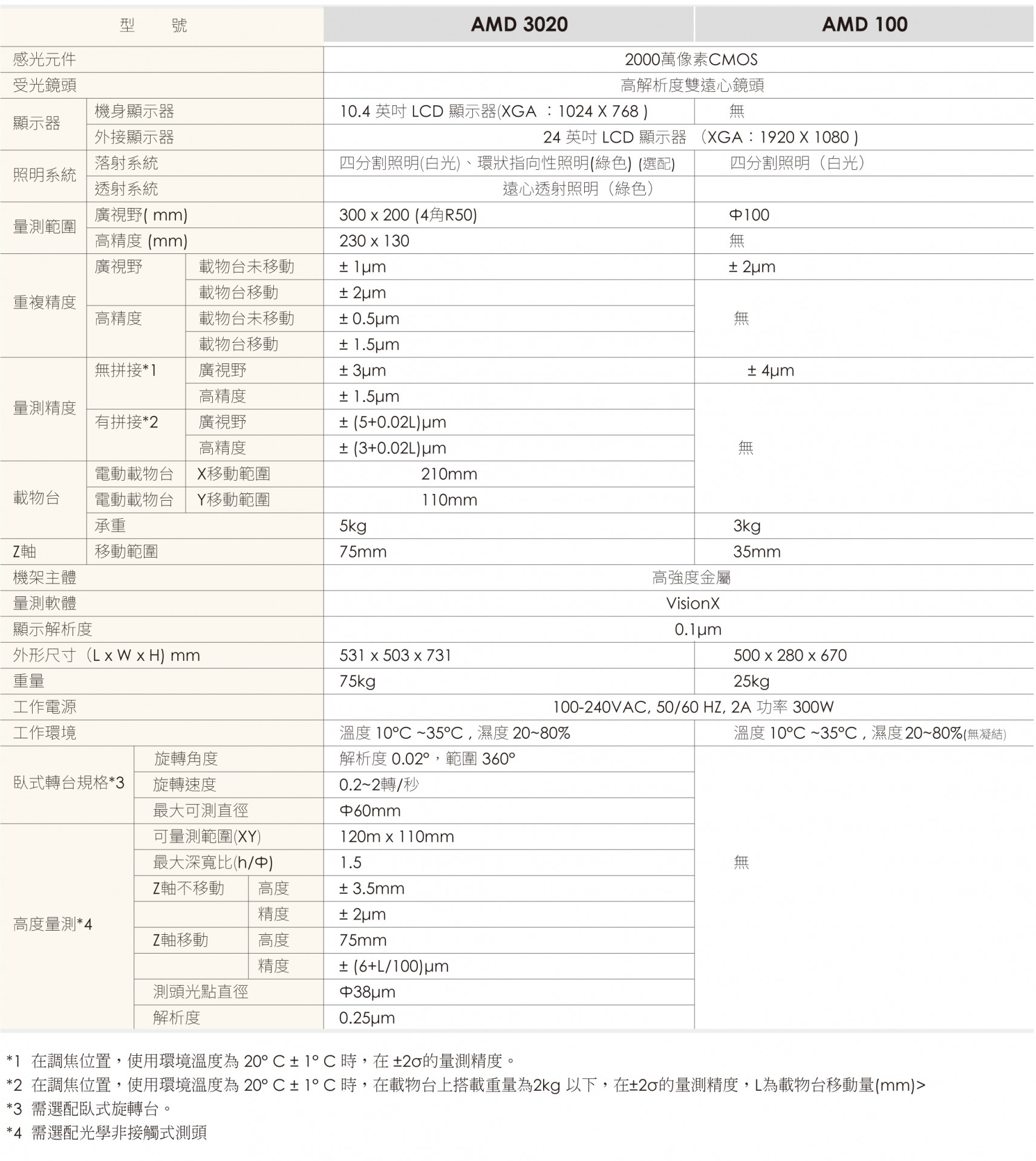

AMD 3020 / 100 規格表
