【PENTAX】AMD 瞬檢機系列

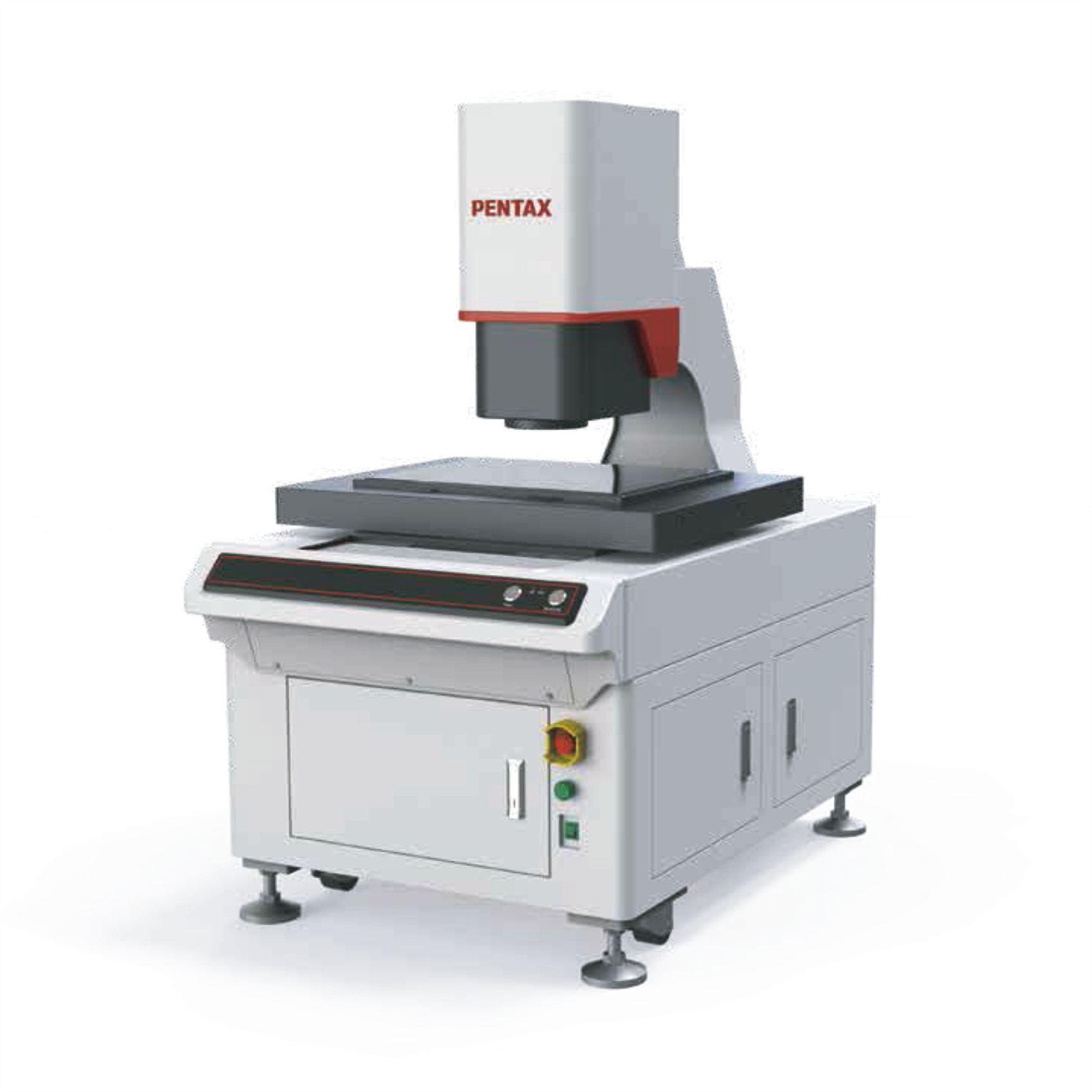

AMD 5040 全方位大行程影像尺寸量測儀
大工件量測首選、一次完成更多工件量測
![]() |
● AMD 5040 特點 雙遠心光學鏡頭 具有高景深、高解析度趨近零畸變
雙遠心光學鏡頭 具有高景深、高解析度,趨近零畸變 量測範圍 X 行程 500mm,Y行程 400mm Z軸調焦系統 行程 200mm 智慧控制照明系統 由四分割落射照明系統和遠心透射照明系統組成 放置工件 任意擺放、無須定位 一鍵量測按鈕 CNC模式下,只需按下此鍵即可瞬間完成圖像尺寸的測量和評估 |
非接觸式高度量測功能
即一鍵式 2.5D 量測

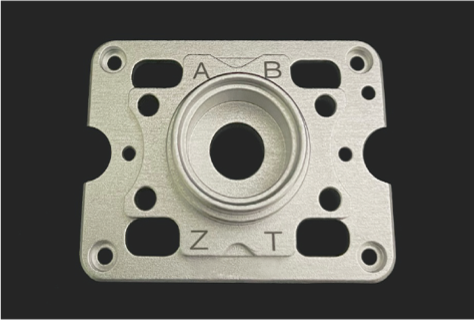

![]() ▲檢測工件 |

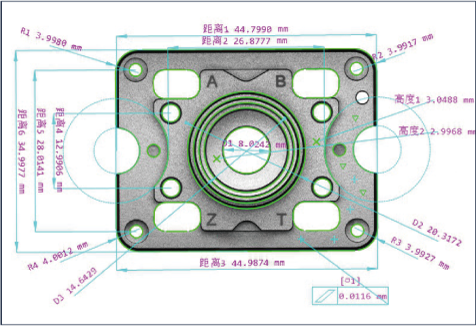

![]() ▲2.5D 測量 |
CAD 導入模板
即使待測工件不在身邊,也可實現 CNC 量測模板的輕鬆製作

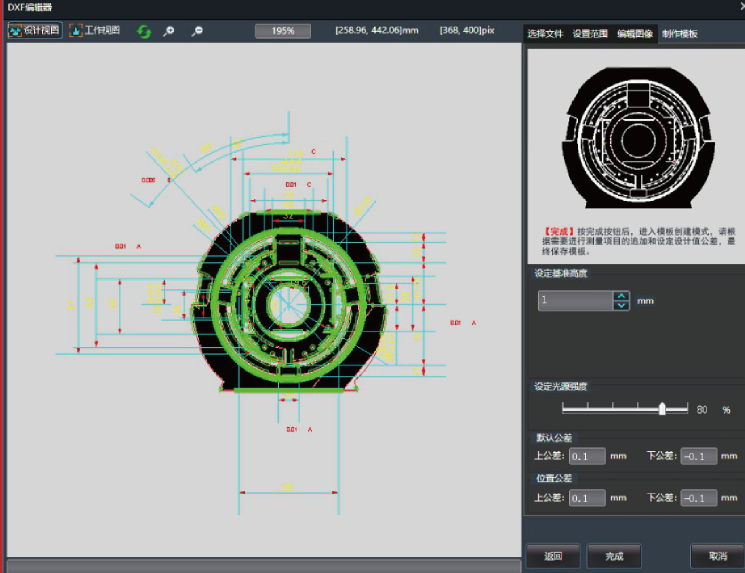

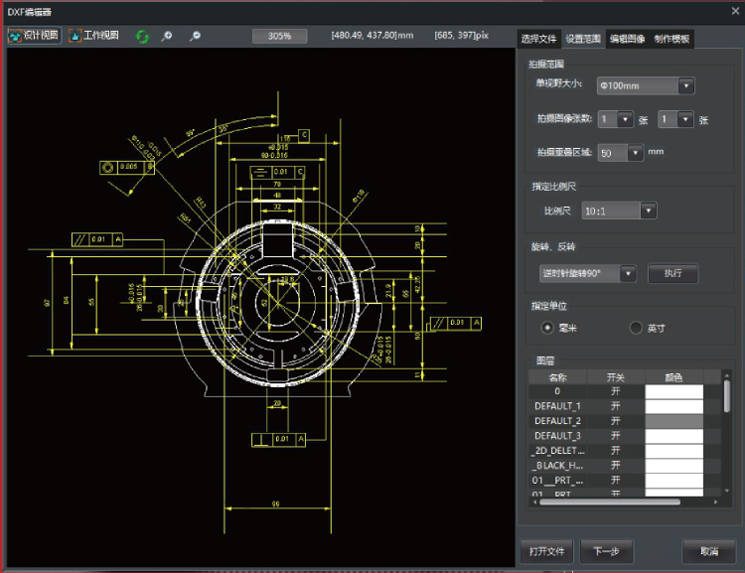

![]() ▲DXF 圖面導入 |
![]() ▲編輯測量模板 |
解決傳統儀器難題
傳統測量儀器如投影儀、影像測量儀、工具顯微鏡、輪廓儀、游標卡尺、千分尺等,在測量時面臨諸多問題,
如:測量物件的定位、原點定位費時、批量測量操作時間長、不同測量人員導致測量結果不同、資料統計管理繁雜等。
▪ 傳統測量儀器 ◇測量效率低 →測量物件與原點定位耗費工時。 ◇結果有偏差 →對焦位置不同導致測量結果不同。 ◇操作難掌握 →學會操作需要很長時間。 |
▪ AMD 系列瞬檢機 ◇快速高效 →可任意擺放產品,無需夾具定位最多可同時測量。 ◇準確一致 →只需一鍵,任何人都能輕鬆獲得準確一致的結果。 ◇簡單輕鬆 →任何人都能很快上手,無需複雜培訓。 |
便捷的操作流程
步驟一:載入模組 ▪ CNC 程式範本並支援 DXF 導入 |
步驟二:放置工件 ▪ 無需定位可任意擺放 |

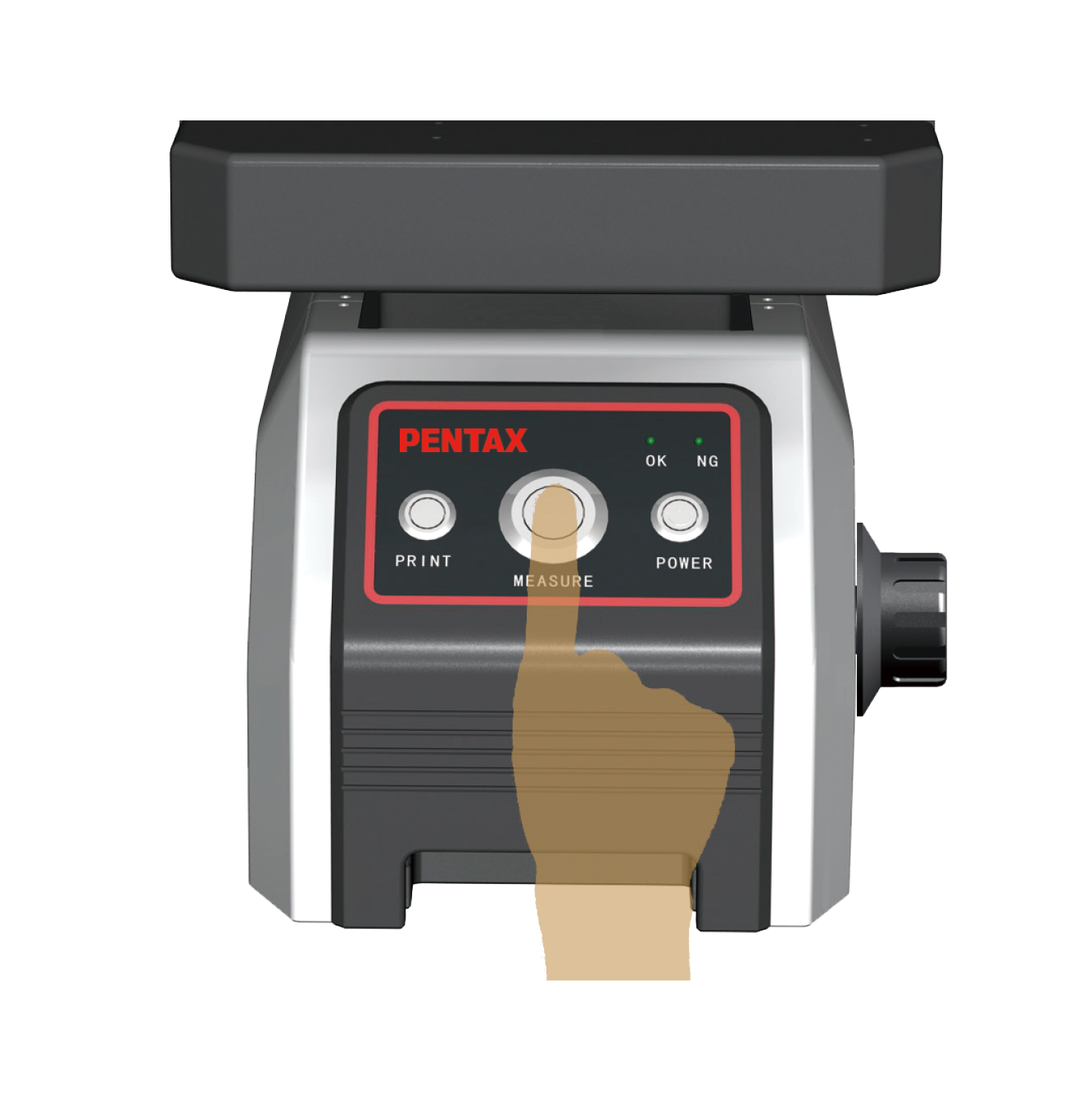

步驟三:一鍵測量 ▪ 按下 Measure 鍵或敲下空白鍵 |
|
高效的量測過程
|
◇放寬對焦精細度的要求,在景深範圍內都可準確測量,無需耗時於對焦過程。 ▪ 大視野 ◇無需耗時移動拼接,數秒即可完成視野內所有尺寸的測量。 ▪ 一次可同時測量高達 1024 個特徵 |
智慧消除人為誤差
![]() |
![]() |
![]() ▲無須定位 |
![]() |
![]() ▲自動提取邊緣 |
採用高景深專用雙遠心鏡頭

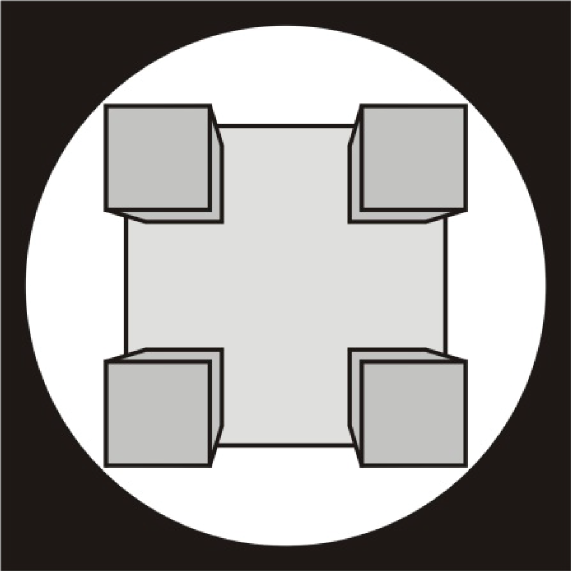

一般光學鏡頭![]() |

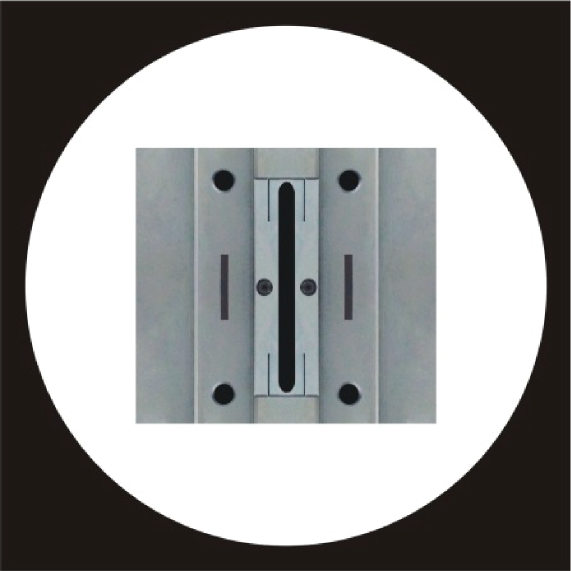

專用雙遠新鏡頭![]() |

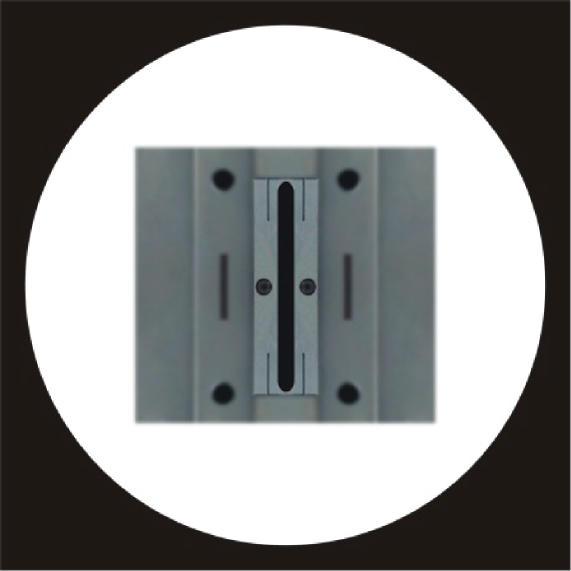

▪ 即使有段差,焦點仍然清晰 ◇測量時無需進行嚴格的焦點調節即可進行正確的測量。 |
![]() |
![]() |

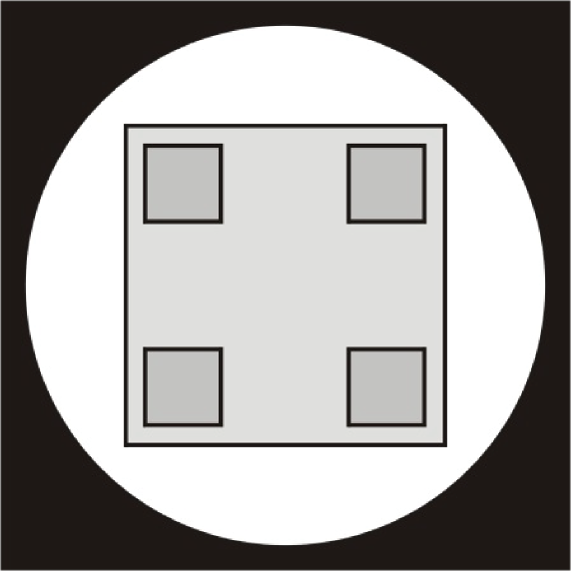

▪ 即使有段差,大小始終如一 ◇測量時無需擔心測量物件的凹凸不平。 |
![]() |
![]() |

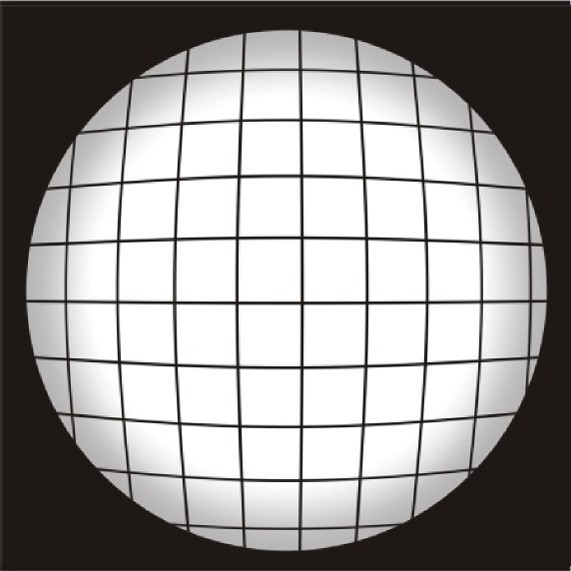

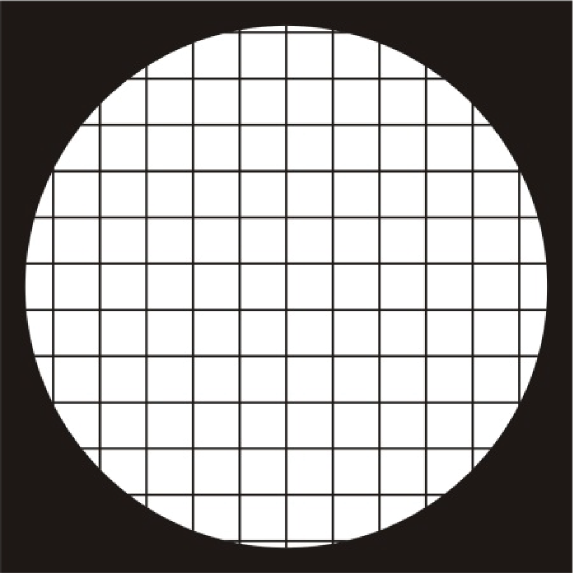

▪ 全視野範圍內圖像零畸變 ◇採用高景深專用雙遠心鏡頭,全視野內圖像近乎零畸變。 |
![]() |
![]() |

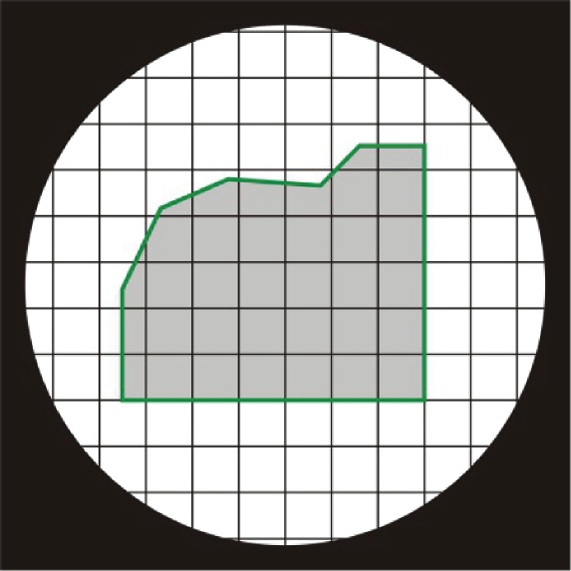

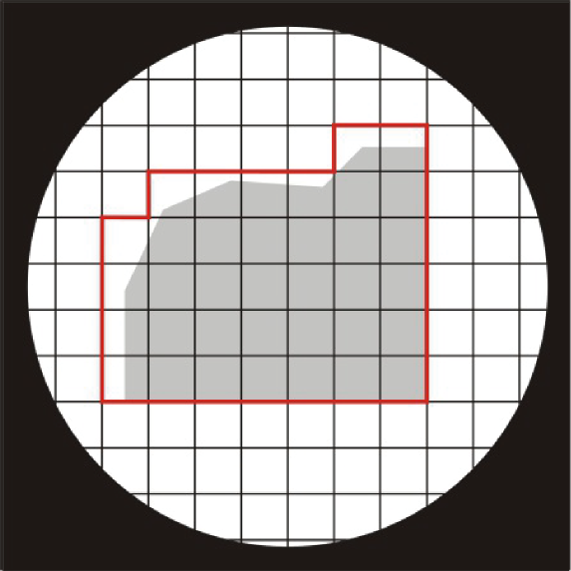

▪ 自動識別邊緣並進行次像素處理 ◇採用高階插值、數值擬合等高精度演算法,對邊緣進行次像素處理。 |

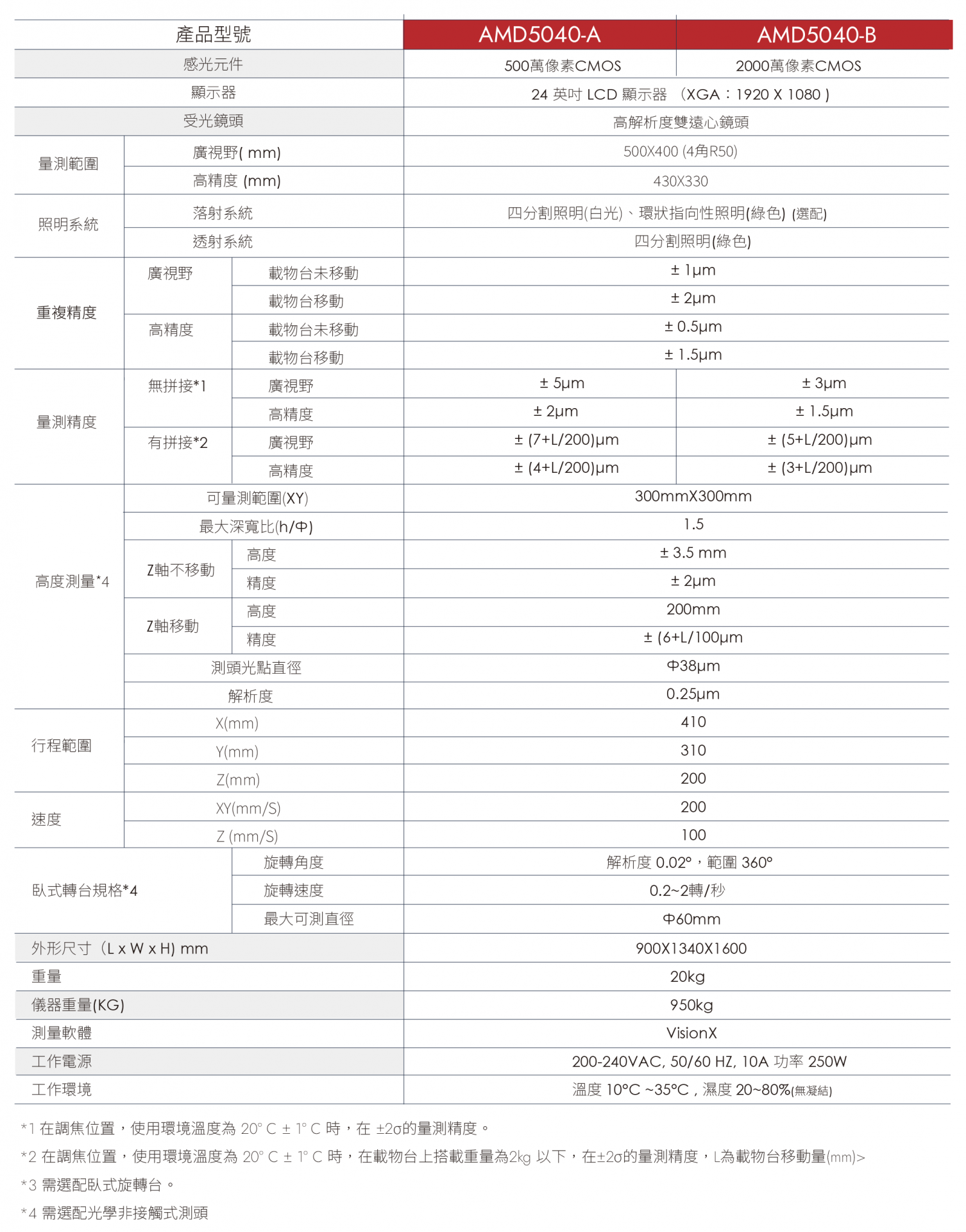

AMD 5040-A / 5040-B規格表
