圓柱量測不穩定
使用複數截面與直線提高量測穩定性
量測有關圓柱的幾何公差時,量測結果偏差大又不穩定,但是看起來又與實際工件無直接關聯?例如垂直度或偏轉度。
![]() |

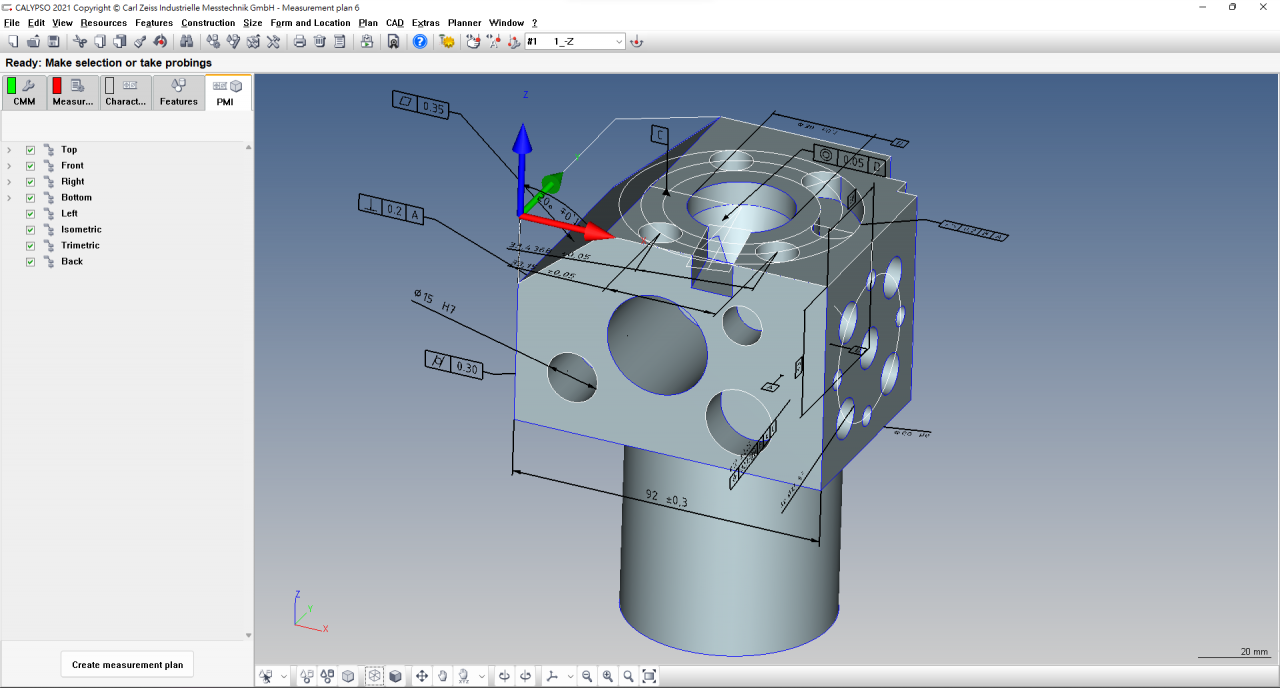

▲各種量測問題 |
解決方案
使用截面圓來量測圓柱以圓心來建立圓柱軸線。並且將截面圓盡可能延伸至形體最大處以減少計算誤差,同時提高截面圓數量增加穩定性。![]() |

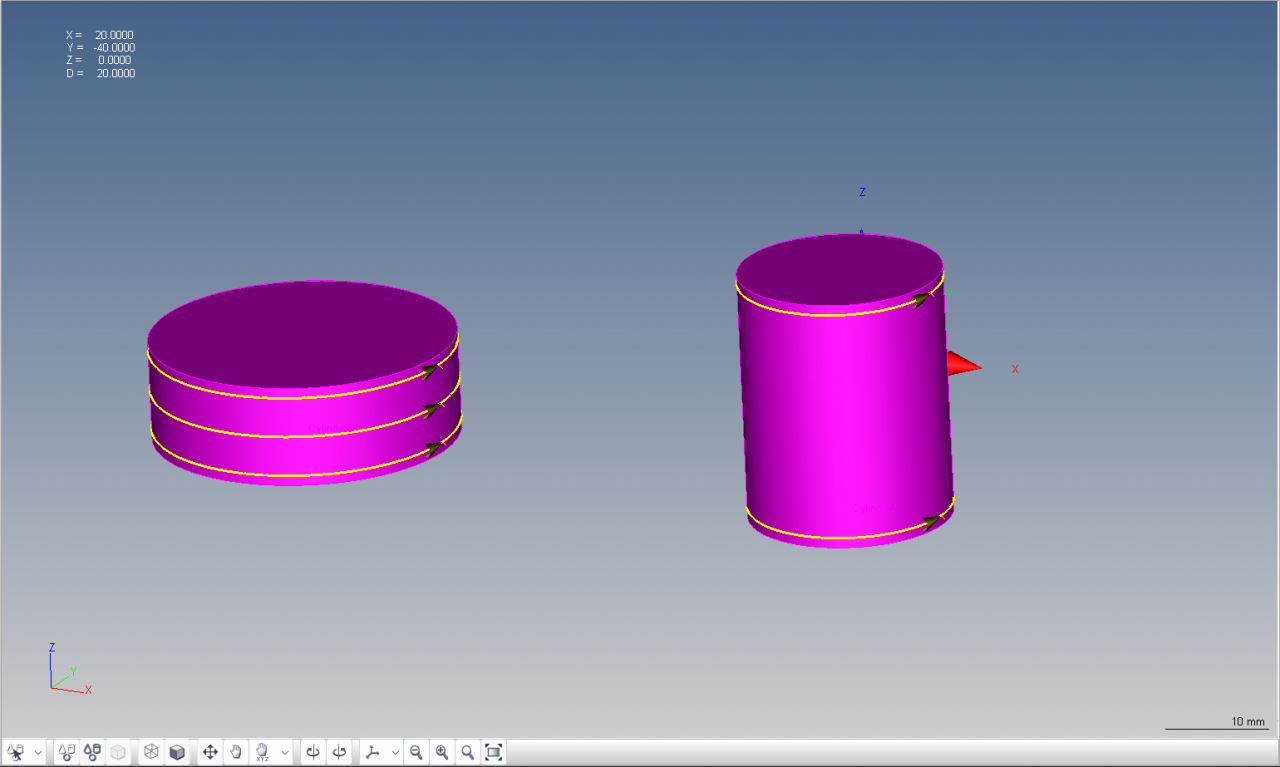

▲量測方式的修正 |
實際範例
![]() |
![]() |
垂直度 | 偏轉度 |
![]() |
▲各種量測問題 |
![]() |
▲量測方式的修正 |
![]() |
![]() |
垂直度 | 偏轉度 |
